447

● Процедура проверки.

1. Проверка электропривода нагнетателя.

Отсоединить разъем B4 электропривода нагнетателя, подключить контакт 2-B4 электропривода нагнетателя к

положительному контакту аккумулятора. Подключить контакт 1-B4 электропривода нагнетателя к

отрицательному контакту аккумулятора. Нагнетатель должен включиться и нормально работать.

Нормально – перейти к выполнению следующей

операции.

В случае обнаружения неполадок

отремонтировать или заменить электропривод

нагнетателя.

Проверить сервоблок системы кондиционирования.

Нормально – перейти к выполнению следующей

операции.

В случае обнаружения неполадок

отремонтировать или заменить сервоблок

кондиционера.

3. Проверить фильтр помех.

Нормально – перейти к выполнению следующей

операции.

В случае обнаружения неполадок

отремонтировать или заменить фильтр помех.

4. Проверить кабельную шину и разъем между модулем регулировки частоты вращения нагнетателя и

аккумулятором.

Нормально – продолжить проверку.

В случае обнаружения неполадок

отремонтировать или заменить кабельную шину

или разъемы.



2.3.14. Цепь компрессора.

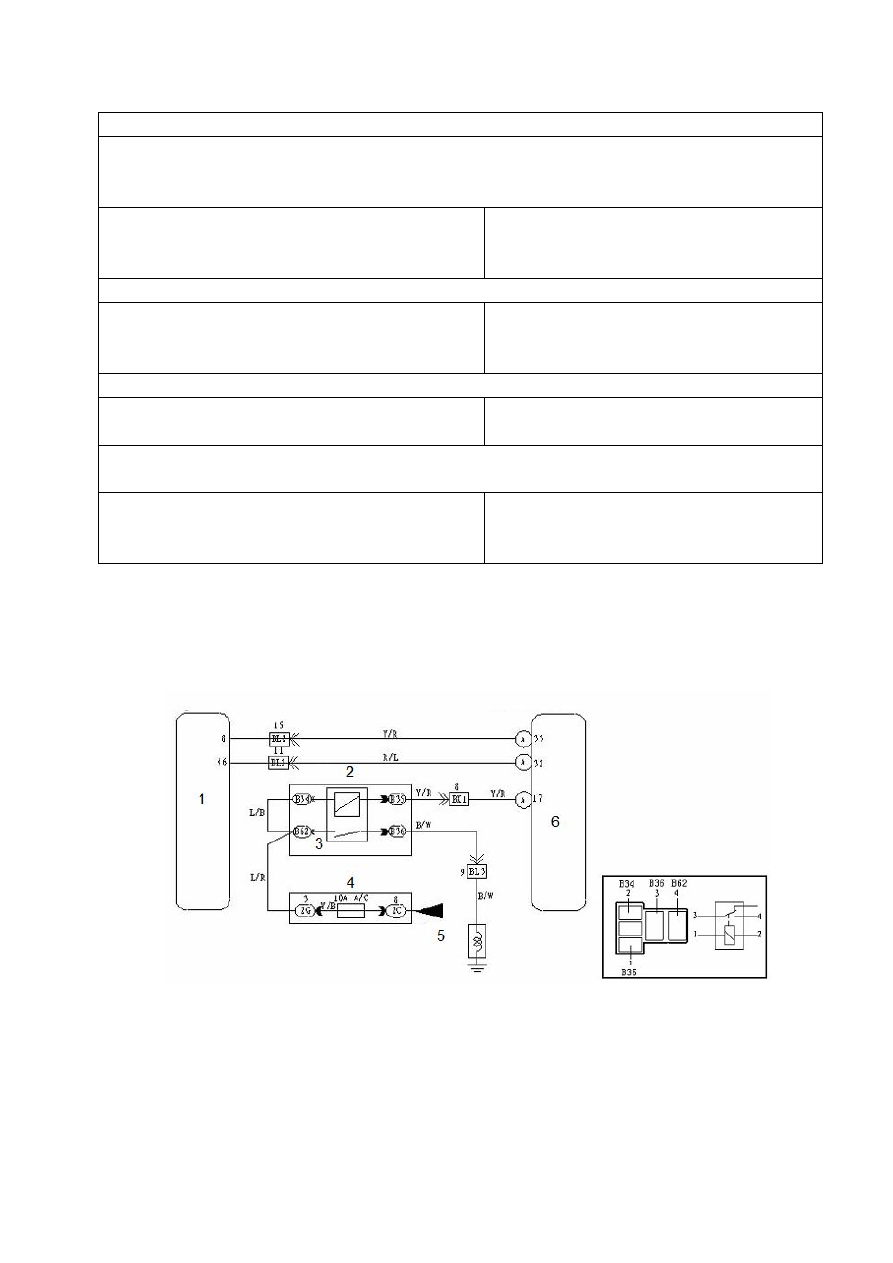

● Цепь компрессора показана на рисунке 8-5-26. Ниже приводится описание процедуры
проверки.



Рисунок 8-5-26.

Цепь компрессора.

1. Электронный блок управления двигателем. 2. Блок плавких предохранителей. 3. Реле кондиционера. 4. Блок

разъемов. 5. От реле обогревателя. 6. Модуль управления кондиционером.







448

● Процедура проверки.

1. Проверить контроллер системы кондиционирования.

Снять контроллер кондиционера, не отсоединяя разъем, запустить двигатель и нажать кнопку AUTO, измерить

электрическое напряжение между контактом 17-C11 контроллера кондиционера и массой кузова. При

работающем кондиционере напряжение должно составлять менее 1В, при выключенном кондиционере –

10-14В.

Нормально – перейти к выполнению следующей

операции.

Ненормально – перейти к операции 5.

2. Проверить реле электромагнитной муфты.

Вынуть реле электромагнитной муфты сцепления из блока реле в двигательном отсеке, сопротивление между

контактами B34 и B35 должно составлять 50-95 Ом, при этом не должна присутствовать проводимость между

контактами B62 и B36; подключить аккумулятор к контактам B34 и B35, при этом должна присутствовать

проводимость между контактами B62 и B36.

Нормально – перейти к выполнению следующей

операции.

Ненормально – заменить реле электромагнитной

муфты.

3. Проверить электромагнитную муфту.

Отсоединить разъем A2 электромагнитной муфты сцепления; соединить контакт A2 с положительным

контактом аккумулятора. Замкнуть отрицательный контакт аккумулятора на массу кузова. Муфта должна

войти в зацепление с характерным звуком.

Нормально – перейти к выполнению следующей

операции.

Ненормально – заменить электромагнитную муфту.

4. Проверить кабельную шину и разъем между компрессором и реле, а также между компрессором и кузовом.

Нормально – продолжить проверку по таблице

неисправностей.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину или разъемы.

5. Проверить контроллер системы кондиционирования.

Снять разъем 33-C11 контроллера кондиционера, перевести ключ в замке зажигания в положение ON, измерить

электрическое напряжение между контактом 33-C11 контроллера кондиционера и массой кузова. Нормальное

напряжение – 10-14В.

Нормально – перейти к выполнению следующей

операции.

В случае обнаружения неполадок отремонтировать

или заменить контроллер кондиционера.

6. Проверить электронный блок управления двигателем.

Снять разъем 33-C11 контроллера кондиционера, запустить двигатель, нажать кнопку AUTO, измерить

электрическое напряжение между контактом 33-C11 контроллера кондиционера и массой кузова. При

зацеплении муфты напряжение должно составлять менее 1В, при расцеплении – 10-14В.

Нормально – перейти к выполнению следующей

операции.

В случае обнаружения неполадок отремонтировать или

электронный блок управления двигателем.

7. Проверить контроллер системы кондиционирования.

Запустить двигатель, нажать кнопку AUTO, измерить электрическое напряжение между контактом 32-C11

контроллера кондиционера и массой кузова. При выключенном кондиционере напряжение должно составлять

менее 1В, при работающем кондиционере – 10-14В.

Нормально – перейти к выполнению следующей

операции.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину или разъемы.

8. Проверить кабельную шину и разъем между контроллером кондиционера и электронным блоком управления

двигателем.

Нормально – заменить контроллер кондиционера.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину или разъемы.





449

Раздел  6.  Технические  характеристики  и  примечания  касательно
системы кондиционирования.

1. Технические параметры.

1.1. Датчик температуры внутри салона.

Температура (◦C)

Минимальное

допустимое

сопротивление (кОм)

Стандартное значение

(кОм)

Максимальное

допустимое

сопротивление (кОм)

0

32,25

33,69

32,97

15

15,55

15,77

16,00

25

9,900

10,00

10,10



1.2. Датчик температуры наружного воздуха.

Температура (◦C)

Минимальное

допустимое

сопротивление (кОм)

Стандартное значение

(кОм)

Максимальное

допустимое

сопротивление (кОм)

0

32,25

33,69

32,97

15

15,55

15,77

16,00

25

9,900

10,00

10,10



1.3. Датчик температуры испарителя.

Темпе

ратура

(◦C)

Минимальное

допустимое

сопротивление

(кОм)

Стандартное

значение

(кОм)

Максимальное

допустимое

сопротивление

(кОм)

Темпе

ратура

(◦C)

Минимальное

допустимое

сопротивление

(кОм)

Стандартн

ое значение

(кОм)

Максимальное

допустимое

сопротивление

(кОм)

-20

14,820

15,600

16,380

15

2,466

2,555

2,644

-15

11,144

11,730

12,317

20

1,964

2,055

2,106

-10

8,455

8,900

9,345

25

1,581

1,630

1,679

-5

6,508)

6,850

7,193

30

1,276

1,315

1,354

0

5,081

5,320

3,359

35

1,031

1,063

1,095

1

4,819

3,020

5,221

40

0,845

0,871

0,897

2

4,57-9

4,770

4,961

45

0,693

0,714

0,735

3

4,358

4,540

4,722

50

0,575

0,590

0,605

4

4,147

4,320

4,493

33

0,4S1

0 493

0,505

5

3,936

4,100

4,264

60

0,404

0,412

0,420

6

1,754

3,910

4,066

65

0,338

0,345

0,352

7

3,576

3,725

3,874

70

0,286

0,292

0,298

8

3,408

3,550

3,692

75

0,244

0,248

0,252

9

3,250

3,385

3,520

80

0,209

0,212

0,215

10

3,101

3,230

3,359

85

0,179

0,181

0,183









450

1.4. Датчик температуры жидкости в системе охлаждения (впускная трубка кожуха
обогревателя).

Температура (◦C)

Минимальное

допустимое

сопротивление (кОм)

Стандартное значение

(кОм)

Максимальное

допустимое значение

(кОм)

0

3,996

4,163

4,288

15

2,090

2,133

2,176

25

1,372

1,400

1,428



1.5. Датчик освещенности.

Температура (◦C)

Освещенность (люкс)

Сопротивление (кОм)

Допуск

25

500

1,1

+20%

25

1000

2,1

+20%

25

1500

5,18

+20%

25

3500

7,35

+20%

25

5000

11,57

+20%

25

6500

16,98

+20%



1.6. Переключатель давления.

3,14±0,2

МПа

OFF

Выключено

Высокое давление

2,44±0,2

МПа

ON

Включено

1,77±0,1

МПа

ON

Высокая частота вращения вентилятора конденсатора

Среднее давление

1,37±0,12

МПа

OFF

Низкая частота вращения вентилятора конденсатора

0,196±0,02

МПа

OFF

Выключено

Низкое давление

0,206±0,03

МПа

ON

Включено



1.7. Момент затяжки частей и разъемов соединений трубок магистрали.

Положение

Момент затяжки

Компрессор

35 Н*м

Впускная и выпускная трубка компрессора

35 Н*м

Разъем между испарителем и компрессором

12 Н*м

Разъем между компрессором и конденсатором

12 Н*м

Разъемы соединений других трубок магистрали

18 Н*м



1.8. Датчик температуры испарителя.

Температура (◦C)

Сопротивление (кОм)

0

5,081----5,559

15

2,466----2,644

20

1,964----2,106

25

1,581----1,679

30

1,275----1,354

35

1,031----1,095
