8.BYD F3, F3-R. Ремонт вентилятора конденсатора1. Отсоединить разъем вентилятора конденсатора. 2. Снять конденсатор. 3. Открутить два болта, как показано на рисунке 8-4-42.

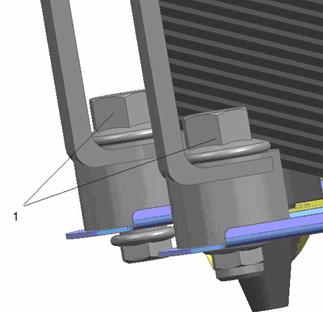

Рисунок 8-4-42. 1. Амортизирующие подкладки. 2. Болт крепления. 4. Открутить два болта, как показано на рисунке 8-4-43.
Рисунок 8-4-43. 1. Болты крепления. 5. Установка выполняется в последовательности, обратной процедуре демонтажа.
9.BYD F3, F3-R. Демонтаж сердечника обогревателяСнять впускную и выпускную трубки обогревателя, как показано на рисунке ниже. 1. Снять сердечник обогревателя с автомобиля. 1). Снять нижнюю крышку обогревателя.
Рисунок 8-4-44. 1. Нижняя крышка обогревателя. 2). Снять нижний воздуховод со стороны водителя.
Рисунок 8-4-45. 1. Нижний воздуховод со стороны водителя. 3). Снять обогреватель, открутить винты прижимной пластины и винты крепления зажима.
Рисунок 8-4-46. 1. Винты крепления зажима. 2. Винты крепления прижимной пластины. 4). Вынуть сердечник обогревателя.
Рисунок 8-4-47. 1. Сердечник обогревателя. 2. Установка выполняется в последовательности, обратной процедуре демонтажа.
