7.BYD F3, F3-R. Ремонт потолочного люка
Некоторые элементы конструкции потолочного люка подлежат ремонту и техническому обслуживанию только квалифицированными техническими специалистами с применением специального ремонтного инструмента и оборудования. 1. Основные элементы конструкции:
1. Крышка. 2. Электропривод. 3. Реле и переключатель. 2. Проверка электропривода. (1). Проверить функциональное состояние электропривода. В нормальном режиме работы механизма потолочного люка соединить положительный контакт аккумулятора с контактом 3 электропривода потолочного люка, отрицательный контакт аккумулятора подключить к контакту 1, затем выполнить подключение наоборот, проверив открывание и закрывание люка, а также наличие ненормального шума. Если люк не открывается или не закрывается нормально, заменить электропривод. (2). Проверить проводимость выключателя. Заменить электропривод, если он не работает нормально в соответствии с заданными характеристиками. (3). Проверить проводимость заземления электропривода. Заменить электропривод, если он не соответствует требованиям. (4). Проверьте функциональное состояние размыкателя потолочного люка. Полностью открыть люк, затем нажать кнопку “OPEN” и проверить наличие звука при срабатывании размыкателя в течение 10-90 сек. Полностью отрыть люк, затем нажать кнопку “CLOSE”, после чего люк должен закрыться в течение 20 сек. Заменить электропривод, если он не соответствует требованиям.
8.BYD F3, F3-R. Демонтаж и установка потолочного люкаВ случае обнаружения неполадок, если люк не закрывается или не открывается, снять стеклянную крышку люка с крыши автомобиля и выполнить необходимый ремонт.
1. Демонтаж и установка стеклянной крышки люка. Открутить четыре болта с обеих сторон стеклянной крышки и вынуть стекло. Процедура установки выполняется в обратной последовательности, при этом все части механизма должны находиться в закрытом положении; отрегулировать положение стеклянной крышки по высоте и закрутить болты. 2. Демонтаж и установка потолочного люка. Снять внутреннюю декоративную отделку крыши салона; снять панель управления потолочным люком, отсоединить электропривод, отсоединить четыре водоотводных трубки от лотка, открутить болты и гайки крепления рамы потолочного люка к автомобильной крыше, затем аккуратно снять раму. Процедура установки выполняется в обратной последовательности. 3. Демонтаж и установка механизма скольжения. Снять блок скользящей пластины и блок щитка. Снять щиток потолочного люка, проверить направляющие скольжения и очистить их от грязи, снять кулачковый отсек, открутить болты направляющей, снять амортизатор, левую и правую ограничительные пластины, заменить их в случае обнаружения трещин. Процедура установки выполняется в обратной последовательности, при этом левая и правая скользящие пластины должны быть установлены в исходном положении параллельно друг другу. 4. Демонтаж и установка электропривода. Открутить три болта крепления электропривода к трубчатому гнезду и лотку, затем снять электропривод. Процедура установки выполняется в обратной последовательности, при этом электропривод и подвижные части механизма должны находиться в исходном положении. Рисунок A. Установка шестерни и стопорного кольца.
1. Стопорное кольцо. 2. Выходная шестерня.
Рисунок B. Установка электропривода.
1. Фланцевый болт. 5. Установить электропривод в исходное положение: подключить электропривод к проводу управления и аккумулятору, нажать кнопку “CLOSE” и удерживать ее до остановки электропривода, затем нажать кнопку “UP” и удерживать ее до остановки электропривода, затем нажать кнопку “CLOSE” и удерживать ее до остановки электропривода, затем нажать кнопку “OPEN” и удерживать ее до полного открывания, затем нажать кнопку “CLOSE” и удерживать ее до полного закрывания, после чего электропривод будет установлен в исходное положение. 6. Установить механизм управления потолочным люком в исходное положение. A. Сдвинуть левую и правую скользящие пластины в закрытое положение.
B. С помощью линейки измерить максимальную
высоту от задней стороны кулачка до направляющей скольжения, как показано на
рисунке ниже. Отрегулировать положение направляющей таким образом, чтобы
высота H с левой и с правой стороны была одинаковой и составляла 40±

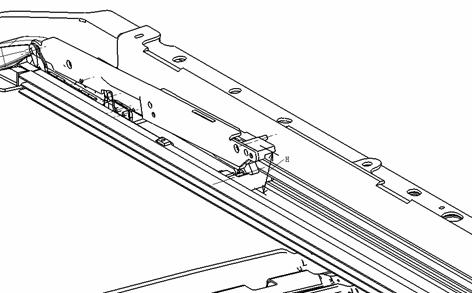

Рисунок: измерение высоты H. Демонтаж конструкции потолочного люка.

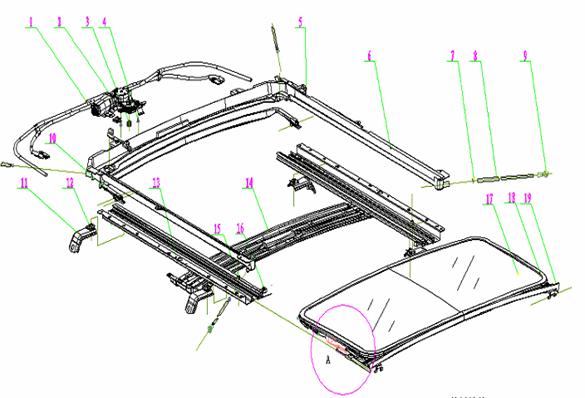

Рисунок 1. Основные элементы конструкции потолочного люка.
1. Трубка в сборе. 2. Электропривод в сборе.
3. Выходная шестерня. 4. Фланцевый болт (крепления электропривода). 5.
Ограничительная пластина. 6. Лоток. 7. Пружинное стопорное кольцо. 8.
Водоотводная трубка. 9. Водосток. 10. Амортизатор в сборе. 11. Монтажная
пластина потолочного люка. 12. Зажим.

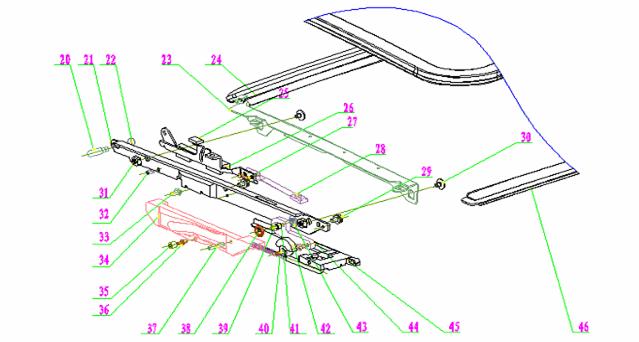

Рисунок 2. Схема разборки конструкции в зоне A. 20. Вал. 21. Монтажная пластина стеклянной крышки. 22. Кольцевое уплотнение. 23. Пластина крепления стеклянной крышки. 24. Усиленная пластина A. 25. Амортизатор. 26. Направляющая скольжения. 27. Заклепка листовой пружины. 28. Листовая пружина. 29. Винт с головкой под отвертку с крестовидным жалом. 30. Винт с головкой под отвертку с крестовидным жалом. 31. Гайка. 32. Стопорный шплинт A. 33. Стопорный шплинт B. 34. Кулачок. 35. Ролик. 36. Вал кулачка. 37. Шплинт кулачка. 38. Ролик скользящего рычага. 39. Малый ролик скользящего рычага. 40. Вал скользящего рычага. 41. Малый ролик скользящего рычага. 42. Пружинное колесо в сборе. 43. Крышка скользящего рычага. 44. Скользящий рычаг. 45. Трос в сборе. 46. Усиленная пластина B. 9. Таблица поиска и устранения неисправностей.
10.Ремонт компонентов электронного управления.1. Внешний вид управляющего переключателя:
2. Разъемы потолочного люка.
Электрический разъем M2.
Конструкция электрического разъема M2.
Электрический разъем M1.
Разъем кабельной шины M1.
Конструкция разъема кабельной шины M1.
Описание проверки напряжения на разъемах M1, M2 см. 4-(6). 3. Таблица поиска и устранения неисправностей.
4. Проверка компонентов электронного управления. (1). Проверка электропривода. Проверить функциональное состояние электропривода. Во время работы механизма потолочного люка в нормальном режиме соединить положительный контакт аккумулятора с контактом 3 электропривода потолочного люка, отрицательный контакт аккумулятора подключить к контакту 1, затем выполнить подключение наоборот, проверив открывание и закрывание люка, а также наличие ненормального шума. Если люк не открывается или не закрывается нормально, заменить электропривод. Электропривод подключается через разъем M2. (2). Проверка проводимости ограничительного переключателя. a). Ограничительный переключатель №1 выключен – отсутствует проводимость между контактами 5# и 6#. b). Ограничительный переключатель №1 включен – присутствует проводимость между контактами 5# и 6#. c). Ограничительный переключатель №2 выключен – отсутствует проводимость между контактами 4# и 6#. d). Ограничительный переключатель №2 включен – присутствует проводимость между контактами 4# и 6#. В случае обнаружения отклонений от нормы заменить ограничительный переключатель потолочного люка. (3). Проверка провода заземления электропривода. Проверить проводимость между контактом 2# электропривода и массой. Заменить электропривод, если он не соответствует требованиям. (4). Проверить функциональное состояние электропривода. Полностью открыть люк, затем нажать кнопку “OPEN” и проверить наличие звука при срабатывании размыкателя в течение 10-90 сек. Полностью отрыть люк, затем нажать кнопку “CLOSE”, после чего люк должен закрыться в течение 20 сек. Заменить электропривод, если он не соответствует требованиям. (5). Проверить функции управления передней лампой для чтения с выключателем в сборе. a. Проверить открывание люка со сдвигом. Установить ключ в замке зажигания в положение 'ON', нажать кнопку ‘OPEN’, проверить, до конца ли сдвигается люк при открывании. b. Проверить закрывание люка со сдвигом. Установить ключ в замке зажигания в положение 'ON', нажать кнопку ‘CLOSE’, проверить, до конца ли сдвигается люк при закрывании. c. Проверить открывание люка с откидыванием. Установить ключ в замке зажигания в положение 'ON', нажать кнопку ‘UP’, проверить, откидывается ли люк при открывании. d. Проверить закрывание люка с поворотом. Установить ключ в замке зажигания в положение 'ON', нажать кнопку ‘DOWN’, проверить, закрывается ли люк с поворотом. (6). Проверить проводимость реле и выключателя передней лампы для чтения и выключателя в сборе. a. Снять разъем передней лампы для чтения с выключателем в сборе, как описано в таблице. Проверить электрическое напряжение и проводимость каждого контакта бокового проводного разъема передней лампы для чтения и выключателя в сборе. Если результат проверки не соответствует параметрам, указанным в таблице, проверить соответствующий провод. Разъем передней лампы для чтения и выключателя в сборе - M1.
b. Подключить разъем передней лампы для чтения с выключателем в сборе, как описано в таблице. Проверить электрическое напряжение и проводимость каждого контакта бокового проводного разъема передней лампы для чтения и выключателя в сборе. Если результат проверки не соответствует параметрам, указанным в таблице, проверить соответствующий провод. Разъем передней лампы для чтения и выключателя в сборе - M1.
