Next, install wiper arms but not
blades.

Close hood and fit wiper blades.

Recheck wiper blade position as
described earlier under



Wiper

arms, removing and installing

.

Check all electrical harness
fittings and sealing grommets for
correct reinstallation. Replace any
wire ties cut off during removal.

Tightening torques

Center wiper
assembly mount to
cowl

10 Nm (88 in-lb)

Wiper arm to wiper
shaft

30 Nm (22 ft-lb)

Wiper shaft nut at
cowl

10 Nm (88 in-lb)





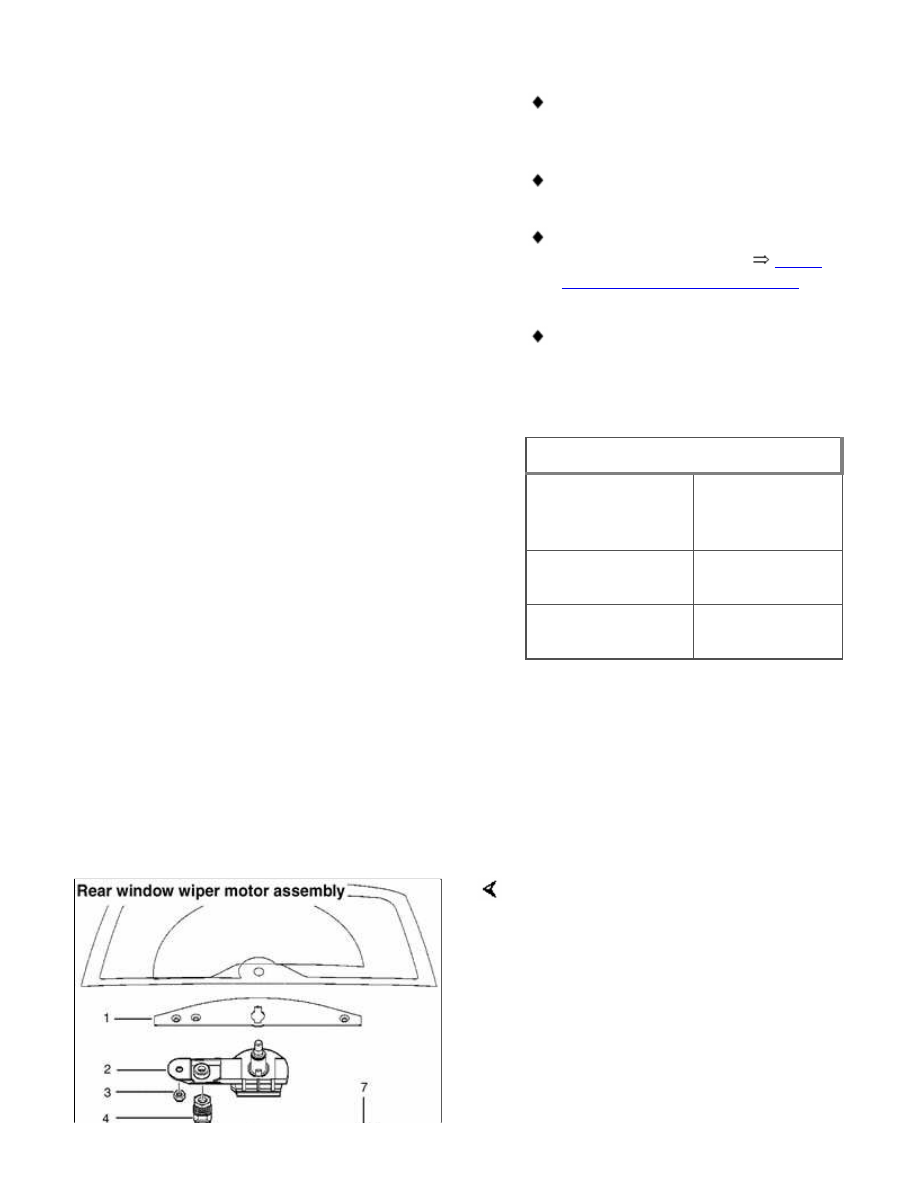

Rear window wiper motor,
removing and installing (Sport
Wagon)

 -

Remove rear deck interior trim
panel.

Detach electrical harness connector(s)
and remove screws mounting motor
assembly to rear deck lid. Remove
motor assembly.

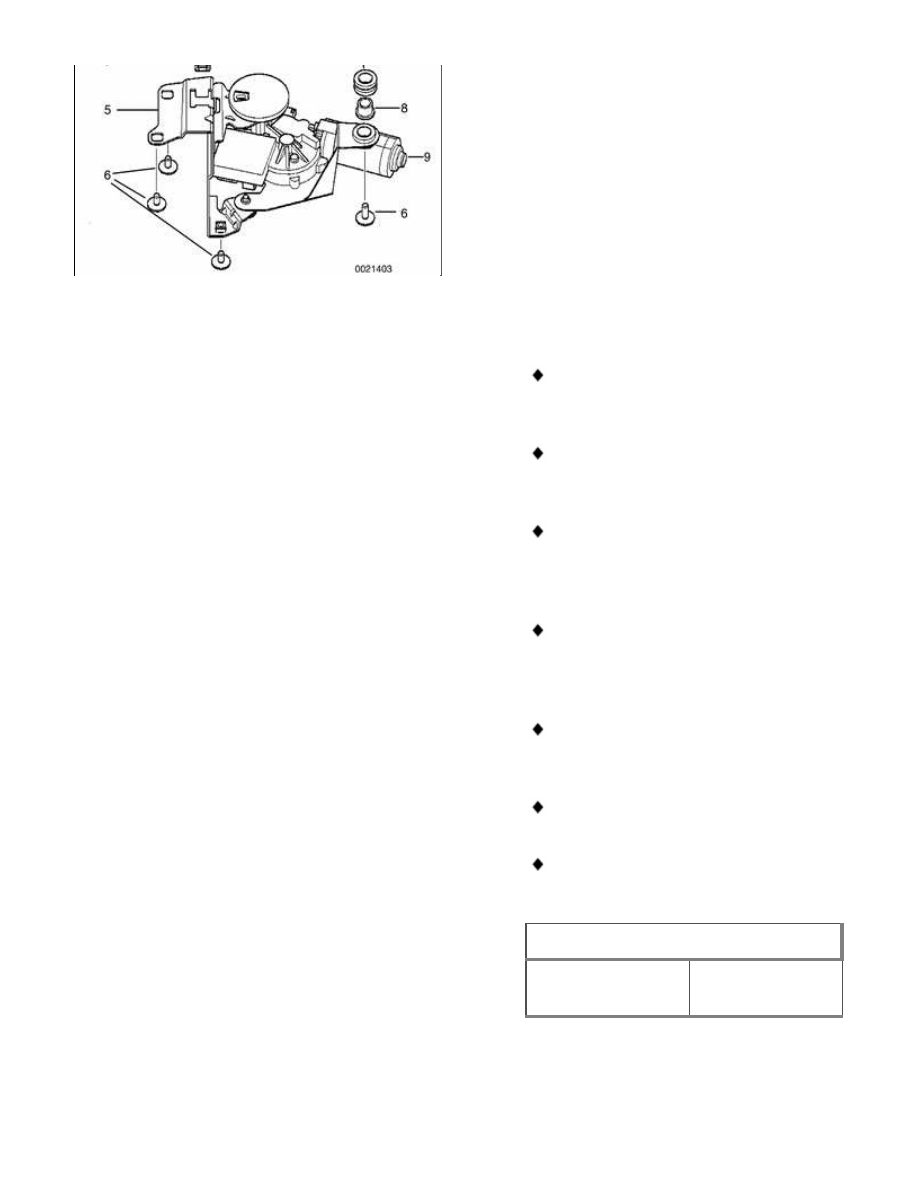

1 - Plastic trim

2 - Rear wiper pivot assembly

3 - Nut M6 -tighten to 9.5 Nm (7 ft-lb)

4 - Mechanical coupling

5 - Wiper motor assembly

6 - Torx bolt M6 -tighten to 9.5 Nm (7

ft-lb)

7 - Damper ring

8 - Mounting sleeve

9 - Rear wiper motor assembly

 -

To install:

Remove rear window lock
assembly from rear deck.

Install wiper motor assembly and
thread mounting bolts finger tight.

Place BMW special tool 61 1 330
on rear window wiper drive and
close rear window.

With rear wiper vertical, allow rear
wiper shaft mechanical coupling to
snap into special tool bore.

Tighten down wiper motor
assembly.

Remove special tool.

Remainder of assembly is reverse
of removal.

Tightening torque

Wiper motor to
rear deck (Torx)

9.5 Nm (7 ft-lb)





Rear window wiper shaft,
removing and installing (Sport

Wagon)

 -

Remove rear wiper arm.

 -

Lift rear window and remove wiper
shaft housing plastic trim covers.

 -

Remove housing mounting nuts.
Remove housing.

 -

Slacken rear window lift nut.

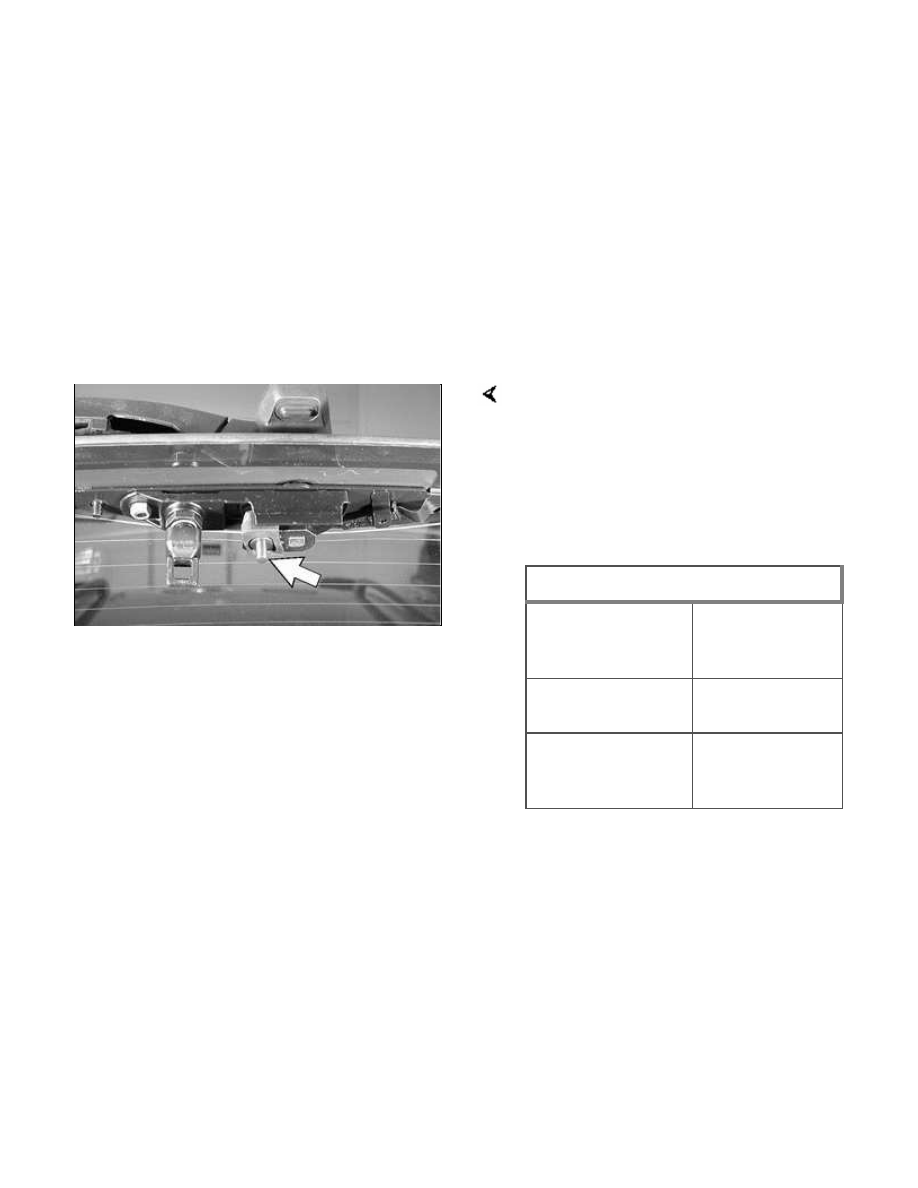

Remove wiper shaft assembly
mounting nut (arrow). Pull shaft and
bearing out of housing.

 -

Installation is reverse of removal.
Adjust wiper arm position as
described earlier.

Tightening torques

Rear window
button to rear
window

9.5 Nm (7 ft-lb)

Wiper arm to wiper
shaft

9.5 Nm (7 ft-lb)

Wiper shaft
housing to rear
window

9.5 Nm (7 ft-lb)

611-4





Washer Systems

The windshield washer system
includes the heated spray nozzles in
the engine hood, the washer fluid
pump, and the washer fluid reservoir in
the front passenger side of the engine
compartment.

The headlight washer system (optional)
consists of the front washer fluid tank
(shared with the windshield washer
system), a separate washer pump and
spray nozzles in the front bumper.

The rear window washer system (Sport
Wagon only) consists of a washer tank
and pump in the right side cargo
compartment behind a trim panel and a
spray nozzle at the top of the rear
window frame.





Windshield spray nozzle,
removing and installing

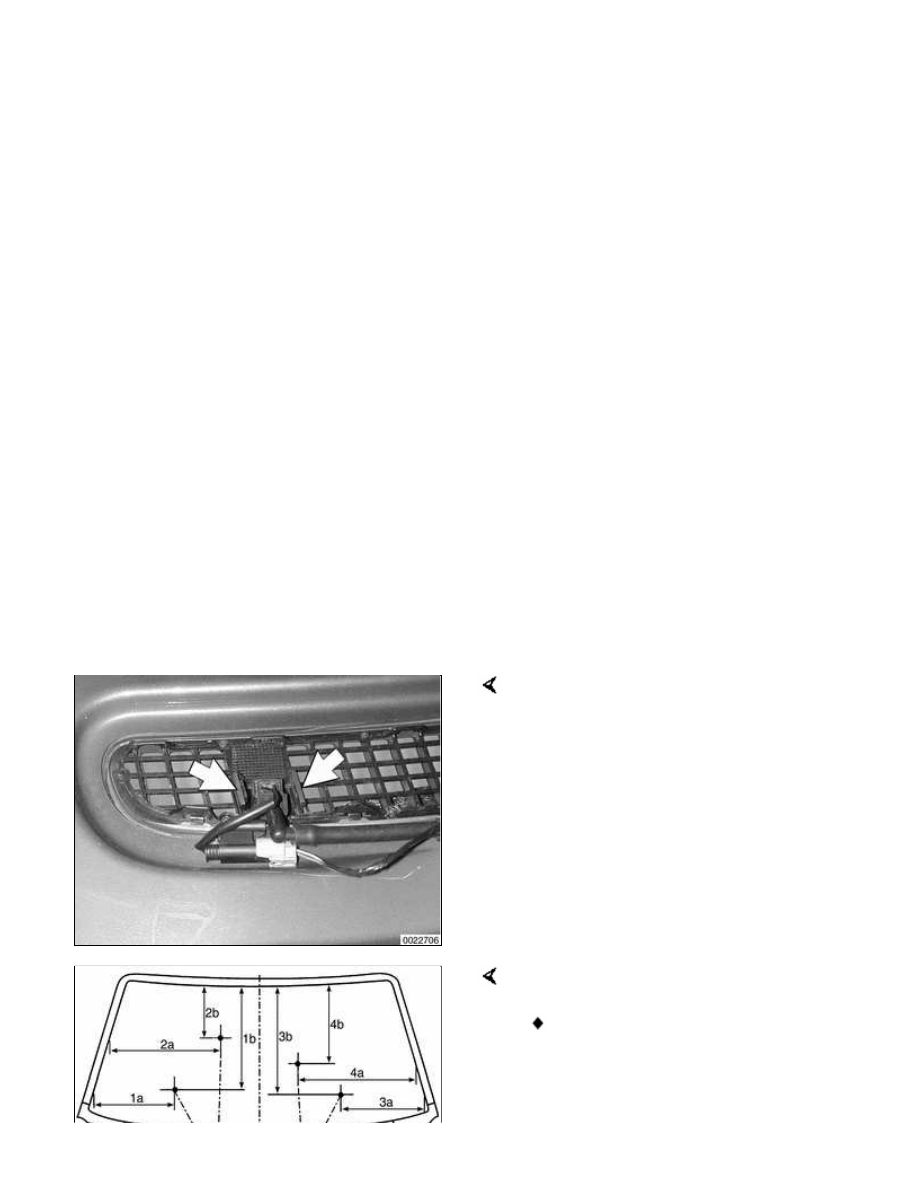

Working under open engine hood,
gently squeeze retaining clips (arrows)
on nozzle sides to free nozzle from
plastic intake grille.

 -

Carefully disconnect hose from
nozzle. Disconnect harness
connector for nozzle heater.

Installation is reverse of removal:

Check and adjust nozzles before
driving. Use diagram.

1a - 265 mm (10.4 in)
