610-2





Fuse Positions

There are three locations for fuses in
E46 cars:

Main harness fuse in trunk

Fuse panel above glove
compartment

E-box in engine compartment left
side

Note:

In BMW repair information, fuses
are numbered F1 through F108.
There are two fuses with the same
designation: F5 in the main fuse
panel is rated 5A and protects the
horn circuit. F5 in the E-box fuse
carrier is rated 30A and protects
the unloader relay circuit in 1999 -
2000 models, and fuel injector
relay in 2001 models.

In a few cases, a fuse may have
two different amperage ratings
depending on equipment in the
vehicle. In such cases the second
rating is put in parenthesis in the
fuse rating tables.





Main harness fuse

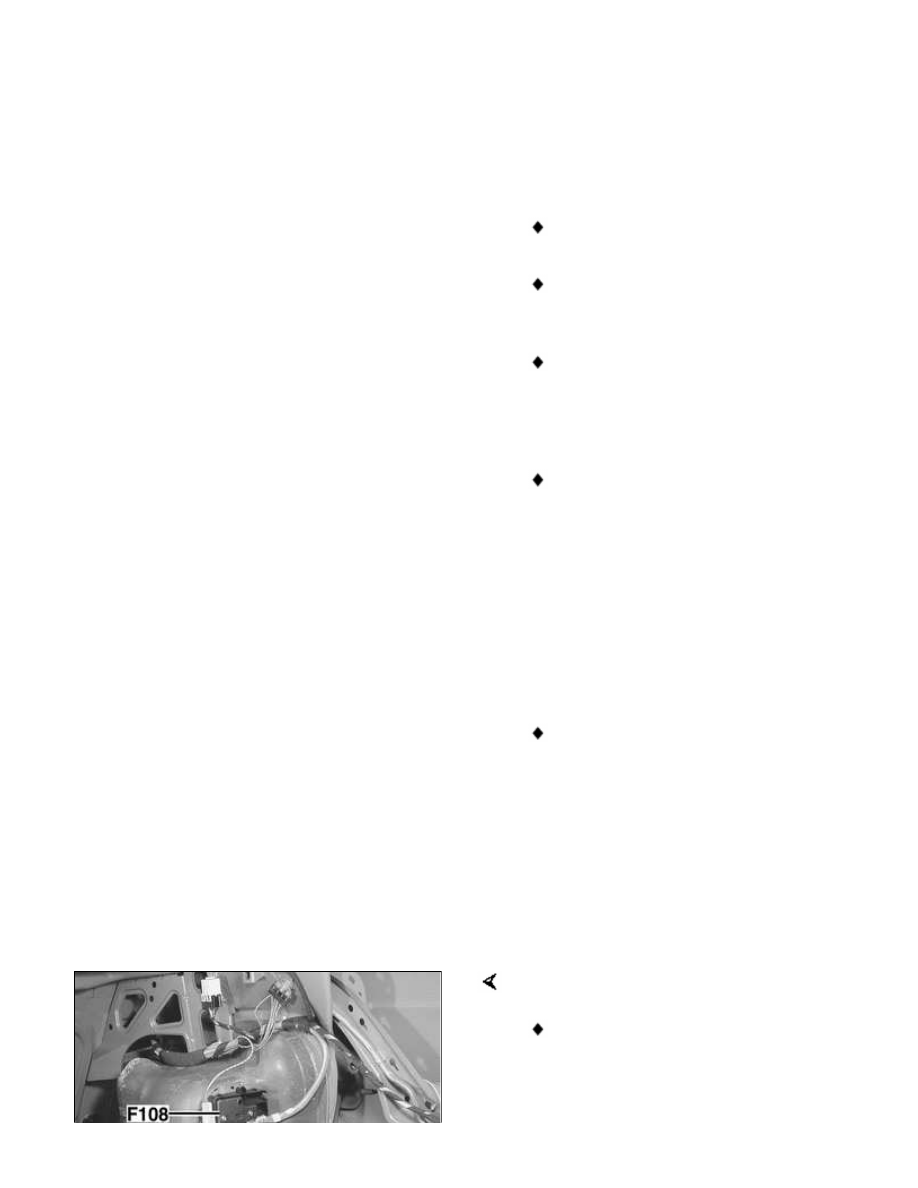

Fig. 1 Main harness fuse in trunk:

Working ahead of battery in trunk,
remove trim liner clips.

Peel back liner to access F108
(200 amp) fuse (arrow) in main
power distribution circuit.





Electronics box (E-box) fuse
carrier

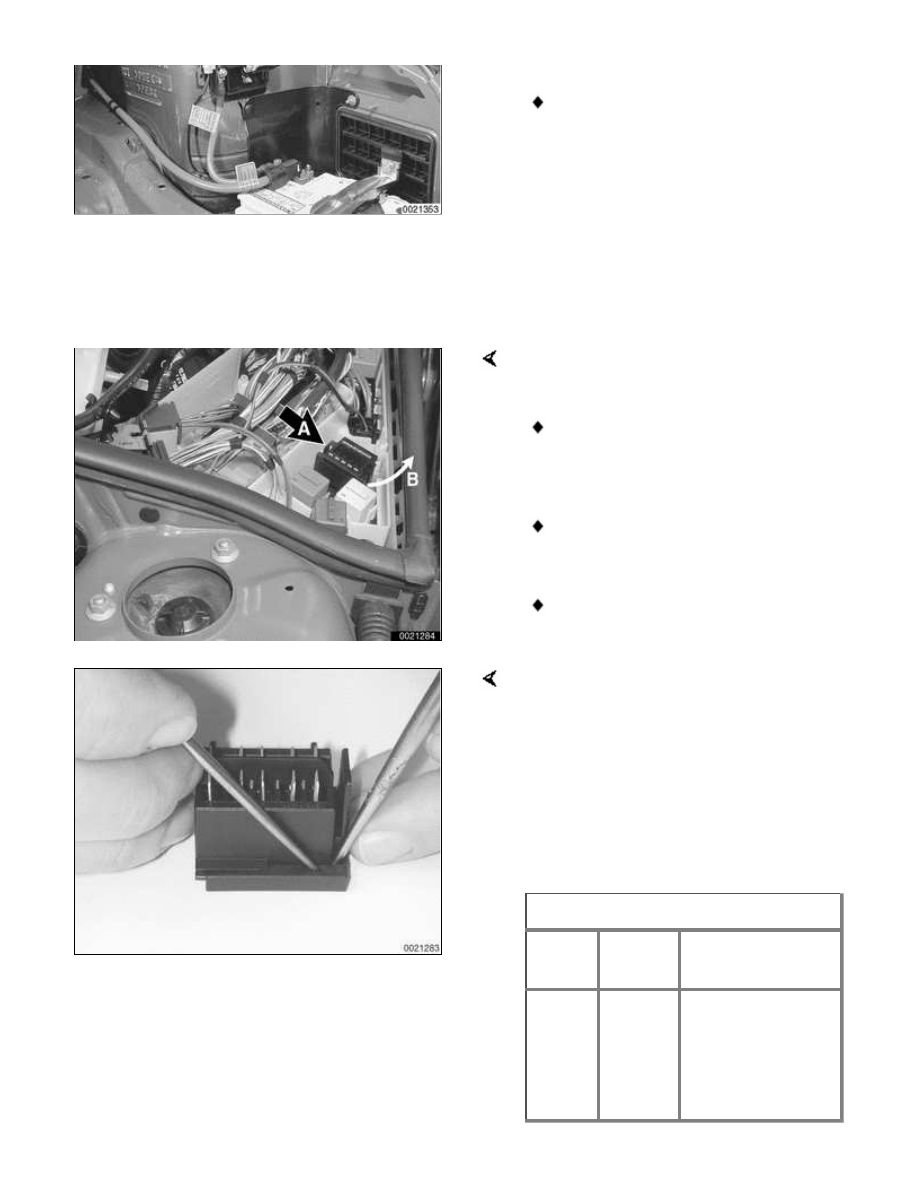

Fig. 2 Engine electronics fuse pack in
E-box:

Working in left rear of engine
compartment, remove E-box
plastic cover.

Push on hold-down lock clip (A) to
release fuse pack carrier.

Pull up on fuse pack lock clip (B)
to release fuse pack.

To remove an individual defective fuse
inside fuse pack carrier, slide cover off
by prying gently while you use pin tool
to squeeze lock tabs. nothing

CAUTION!

Once cover is off, fuses can fall out
easily. Be sure to keep them in order
while replacing defective fuse.

Table a. E-box fuse pack

Fuse

Rating

Protected
circuits

1

30A

Not used (1999 -
2000 models)
DME main relay
(2001 models)
Ignition coils

Table a. E-box fuse pack

Fuse

Rating

Protected
circuits

(2001 models)

2

30A

DME control
module (ECM)
Evaporative
emissions valve
Fuel injectors
Idle speed control
valve
Resonance valve,
intake manifold
Secondary air
injection pump
Suction jet pump
valve, LDP system
Vanos solenoids

3

20A

A/C compressor
clutch relay
Camshaft position
sensors
Crankshaft
position sensor
DME main relay
Fuel pump relay
Leakage
diagnosis pump
(fuel tank)
Mass air flow
sensor
Secondary air
injection pump
relay
Thermostat

4

30A

Changeover
valve, running
losses (3/2 valve)
Oxygen sensors

5

30A

Fuel injector relay
(2001 models)
Unloader relay to
ignition coils
(1999 - 2000
models)





Main fuse panel

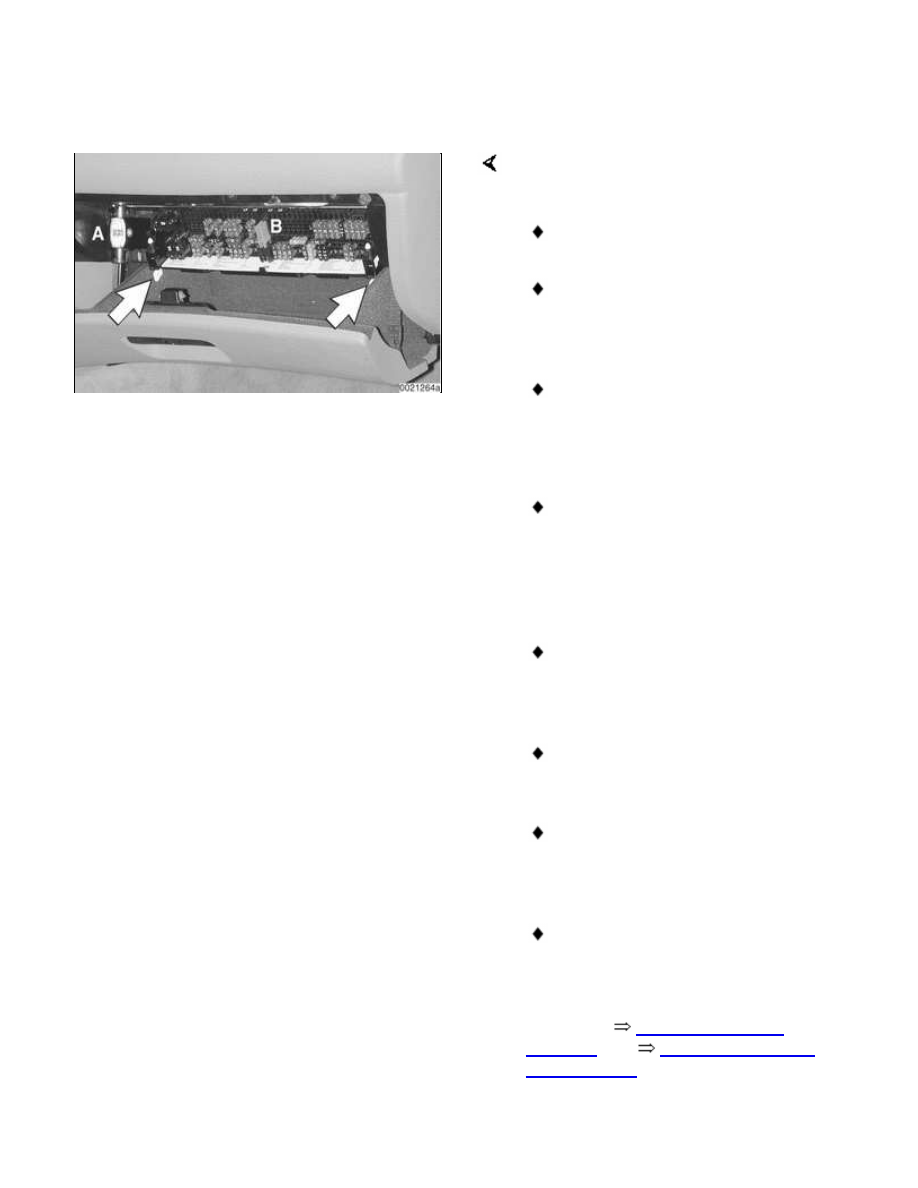

Fig. 3 Fuse panel above glove
compartment:

Open glove compartment door.

Working inside compartment, twist
each plastic lock tab (arrows) at
top of compartment 90°.

Pull down on fuse panel to swing
it down.

Note:

When the fuse box is up in locked
position, the plastic tabs should
point toward each other. When
unlocked, they point to the back of
the car.

A small built in flashlight (A) is in
the glove compartment next to the
fuse box.

A red plastic fuse puller (B) is in
the center of the fuse box.

The sheet of paper with the fuse
assignments, below the fuses, can
be slid out for reference.

Vertical fuses are active.
Horizontal fuses are spares.

Fuse locations in the main panel are
detailed in



Table c. 1999 fuse

positions

 and



Table d. 2000-2001

fuse positions

.

Additional high amperage fuses are
