BMW 3 (E46). Manual - part 186









Sport Wagon interior features

Child seats. There are three child seat
hold down anchors behind the rear seat
back rest. Plastic trim covers are used to
hide the anchors.

Cargo area. There is a spring-loaded
blind and a cargo safety net installed
behind the rear seat.

Storage. There are extra storage
compartments on the left and right sides
in the rear. These house the rear window
washer fluid reservoir and sound system
components.

Power socket. A 12 volt power socket is in
the left side of the cargo area behind the
rear seat backrest.

410-1





General

This repair group covers replacement
of the front fenders and removal and
installation of the engine hood.

Note:

The body is painted at the factory after
assembly. Realignment of body panels
may expose unpainted metal. Paint all
exposed metal once the work is
complete.





Special tools

Most body repairs can be performed
using regular automotive service tools.
Some BMW special tools are required
to set body pieces into the service
positions.

Service position hood props BMW 51 2
160

410-2





Front Fenders





Front fender, removing and
installing

 -

Raise hood. Raise and safely
support front of vehicle.

WARNING!

When raising the car using a
floor jack or a hydraulic lift,
carefully position the jack pad to
prevent damaging the car body.
A suitable liner (wood, rubber,
etc.) should be placed between
the jack and the car to prevent
body damage.

Watch the jack closely. Make
sure it stays stable and does not
shift or tilt. As the car is raised,
the car may roll slightly and the
jack may shift.

 -

Remove front wheel. Remove
inner plastic liner from wheel
housing.

 -

Remove front turn signal/lens
assembly from applicable front
corner. Carefully pry out side
directional from fender and
disconnect. See



630 Lights

.

 -

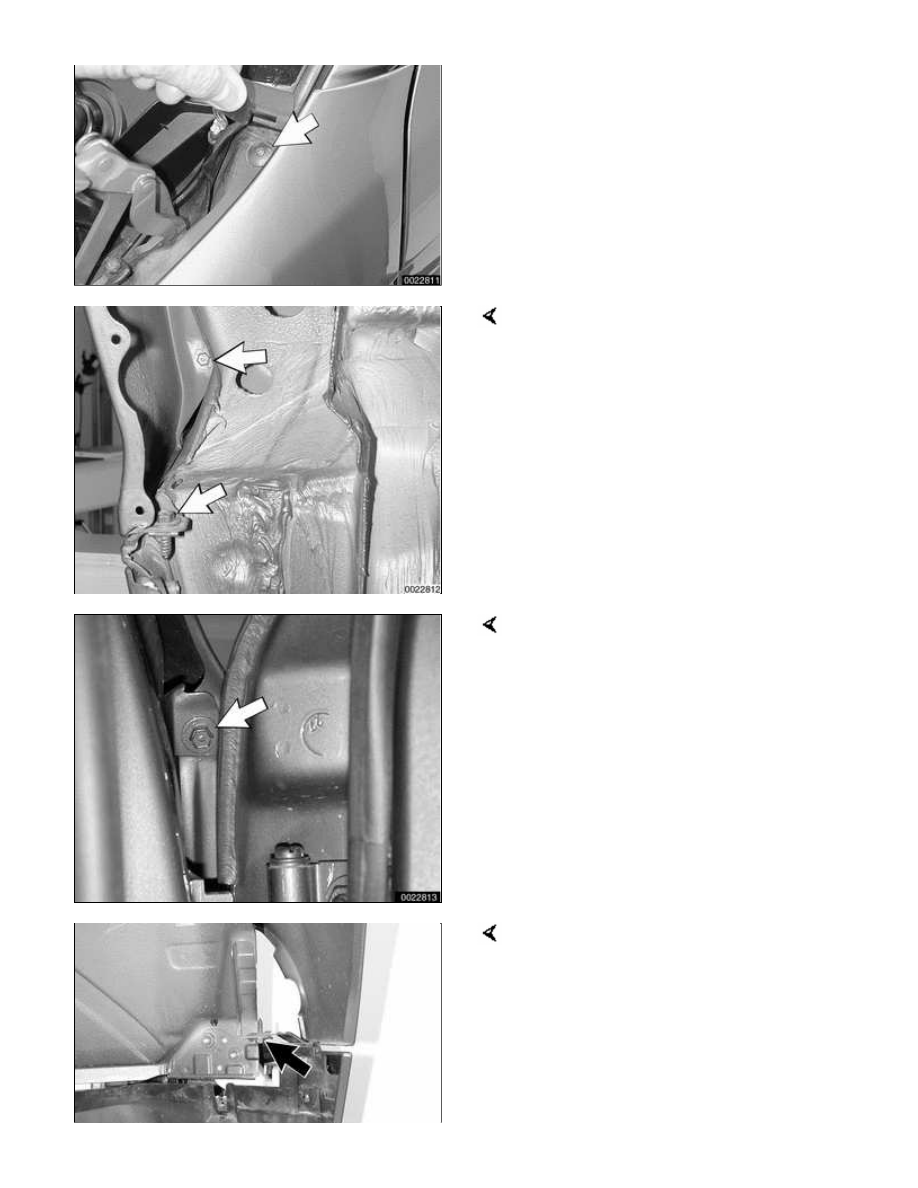

Remove body colored trim panel
underneath headlight assembly.

Working at cowl, feed corner of side
trim panel cover out from side of
fender. Gently lift panel cover upwards

and remove retaining screw (arrow).

Remove lower fender attaching bolts
(arrows) at rear of wheel housing.

With door open remove upper fender to
door post attaching bolt (arrow).

Remove screw (arrow) at front of
fender.
