BMW 3 (E46). Manual - part 128

missing, clogged or corroded teeth, or
other damage that could alter the
clearance between the sensor tip and
toothed wheel.





Ride height

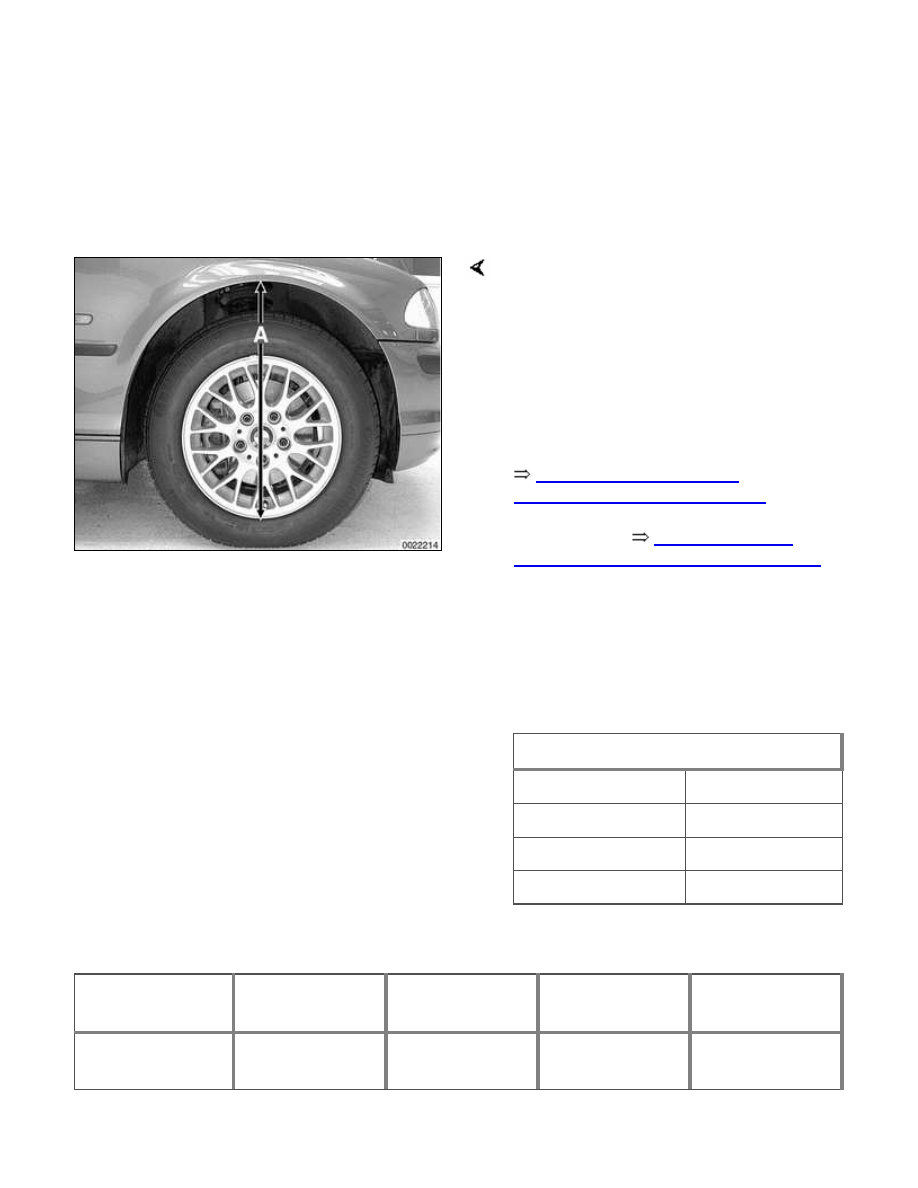

Ride height measurement (A) at either
axle is taken from center of wheel arch to
bottom of wheel rim.

If the ride height is outside the
specification listed, new springs should
be installed. Be sure to have the old
spring code number on hand when
ordering new spring.



Table e. Front ride height

specifications (measurement A)

 lists

front suspension ride height
specifications,

Table f. Rear ride

height specifications (measurement A)

lists rear suspension ride height
specifications. These specifications
apply to a car in a normally loaded
position. When checking ride height or
installing suspension components that
require the car to be "normally loaded,"
load the car as follows:

Normal loaded position

Each front seat

68 Kg (150 lbs)

Rear seat (center)

68 Kg (150 lbs)

Trunk

21 Kg (46 lbs)

Fuel tank

full

Table e. Front ride height specifications (measurement A)

Wheel size

Standard
suspension

Sport
suspension

Rough road
suspension

All wheel drive
suspension

15 inch

576 mm
(22.67 in.)

561 mm
(22.08 in.)

593 mm
(23.35 in.)

Wheel size

Standard
suspension

Sport
suspension

Rough road
suspension

All wheel drive
suspension

16 inch

589 mm
(23.19 in.)

574 mm
(22.59 in.)

606 mm
(23.86 in.)

606 mm
(23.85 in.)

17 inch

604 mm
(23.77 in.)

589 mm
(23.19 in.)

621 mm
(24.44 in.)

621 mm
(24.44 in.)

18 inch

617 mm
(24.29 in.)

602 mm
(23.71 in.)

634 mm
(24.96 in.)

634 mm
(24.96 in.)

Maximum variation between sides: 10 mm (0.4 in)

Maximum deviation from specifications: 10 mm (0.4 in)





Table f. Rear ride height specifications (measurement A)

Wheel size

Standard
suspension

Sport
suspension

Rough road
suspension

All wheel drive
suspension

15 inch

542 mm
(21.33 in.)

526 mm
(20.70 in.)

562 mm
(22.12 in.)

16 inch

555 mm
(21.85 in.)

539 mm
(21.22 in).

575 mm
(22.64 in.)

572 mm
(22.52 in.)

17 inch

570 mm
(22.44 in.)

554 mm
(21.81 in.)

590 mm
(23.22 in).

587 mm
(23.11 in.)

18 inch

583 mm
(22.95 in.)

567 mm
(22.32 in.)

603 mm
(23.74 in.)

600 mm
(23.62 in.)

Maximum variation between sides: 10 mm (0.4 in)

Maximum deviation from specifications: 10 mm (0.4 in)





310-1





General

This repair group covers the repair and
replacement of components that make
up the front suspension of E46 cars.

See



300 Suspension, Steering and

Brakes-General

 for a description of the

front suspension and components, as
well as specification for setting ride
height.





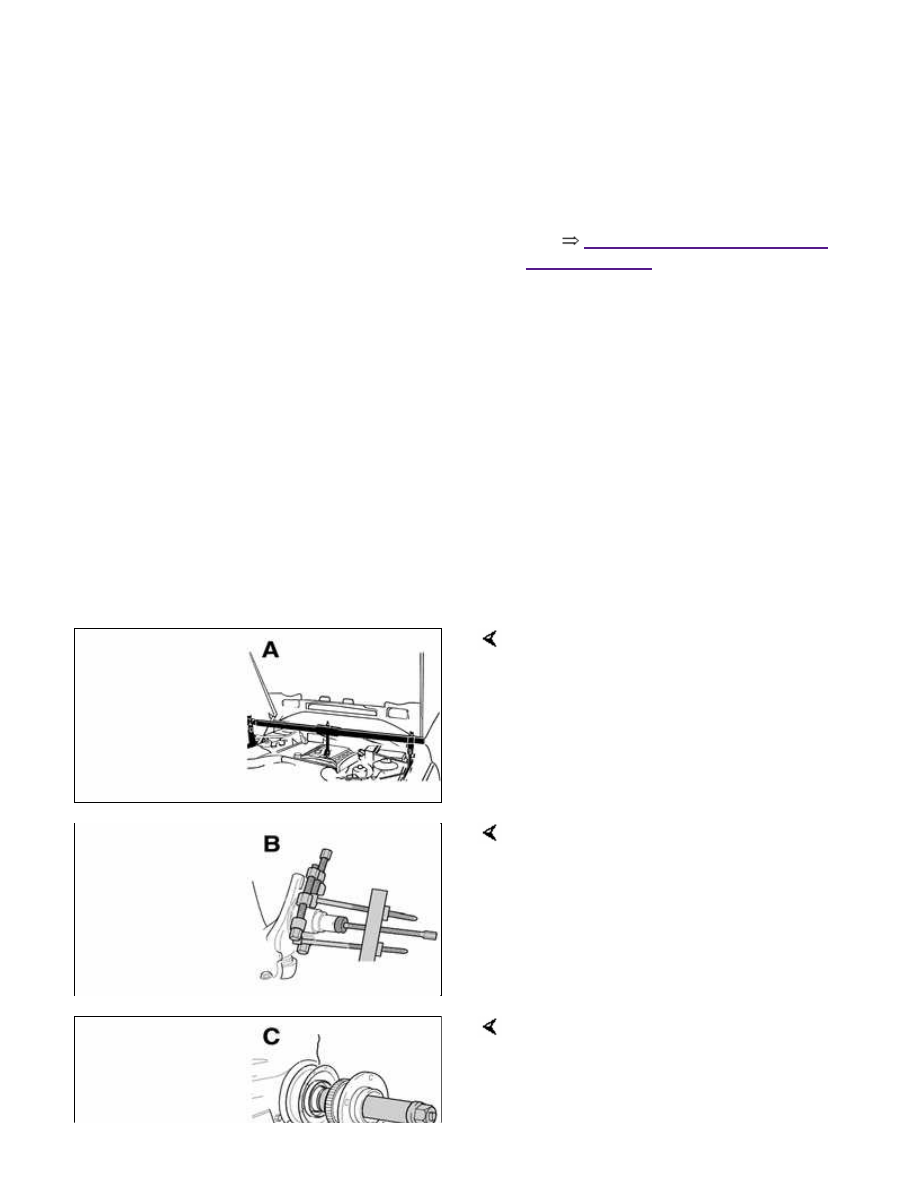

Special tools

Special service tools are required for
most of the work described in this
repair group. In addition to the tools
depicted in the illustrations, a variety of
press tools are necessary for control
arm bushing replacement.

Read the procedures through before
beginning any job.

Engine support bracket BMW 00 0
200/00 0 205

Bearing puller BMW 00 7 500/31 2 106

Wheel bearing installation tool BMW 31
2 110

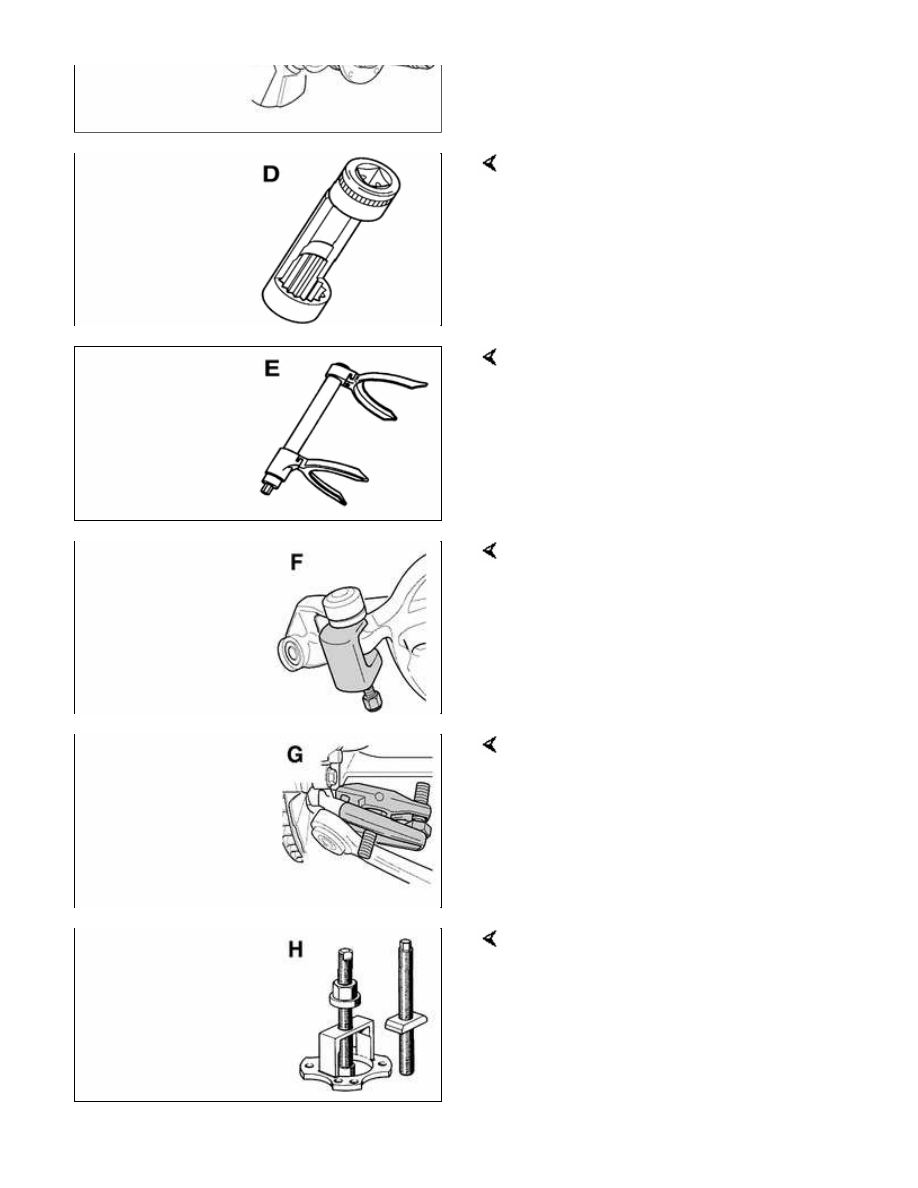

Upper strut nut removal socket BMW
31 2 210

Front coil spring compressor BMW 31 3
120

Ball joint puller (all wheel drive BMW
32 2 040

Ball joint puller BMW 32 3 090

Outer CV joint removal tool BMW 33 2
111/116/117
