57

Необходимые условия включения поворотного механизма

Поворотный сферический палец можно выдвинуть или убрать при соблюдении следующих условий:
–

автомобиль не должен двигаться;

–

дверь багажного отсека должна быть открыта;

–

переключатель E474 должен быть нажат;

–

прицеп не должен быть присоединен.

Условия самопроизвольного выключения поворотного механизма

Следующие условия могут привести к прерыванию процесса поворота:
–

превышение допустимого крутящего момента (защита от перегрузки);

–

изменение параметров электропитания, это означает, что при напряжении питания менее 9 В или более
15 В процесс поворота прерывается;

–

нарушение необходимых условий включения;

–

подсоединение прицепа;

–

передвижение автомобиля со скоростью более 6 км/час.

Инициализация

Поворотное тягово<сцепное устройство с электроприводом необходимо инициализировать при следующих
условиях:
–

наличие в памяти неисправностей следующих ошибок: «механическая неисправность»,
«неидентифицируемый сигнал» или «неисправность в электрической цепи»;

–

прерывание подачи электропитания от клеммы 30 (например при снятии клеммы с АКБ), если
тягово<сцепное устройство не находилось при этом в конечном положении;

–

после замены поворотного тягово<сцепного устройства с электроприводом;

–

после замены блока управления распознавания прицепа J345.

При проведении инициализации в память заносится положение обоих концевых упоров и ход сферического
пальца.
Для этого поворотный сферический шарнир должен без остановок полностью повернуться в одно из крайних
положений. Инициализация произойдет позднее — по завершении полного цикла «выдвинуть<убрать».

Для проведения инициализации соответствующая часть качающегося переключателя должна быть нажата
до тех пор, пока сферический палец не достигнет концевого упора.
Альтернативно инициализацию можно провести с помощью тестера, войдя в раздел диагностики
исполнительных механизмов.

Проведение инициализации возможно только при соблюдении следующих условий:
–

блок управления распознавания прицепа J345 не распознает наличие прицепа;

–

скорость автомобиля менее 6 км/час;

–

напряжение питания находится в диапазоне 9<15 В;

–

дверь багажного отсека открыта.

58

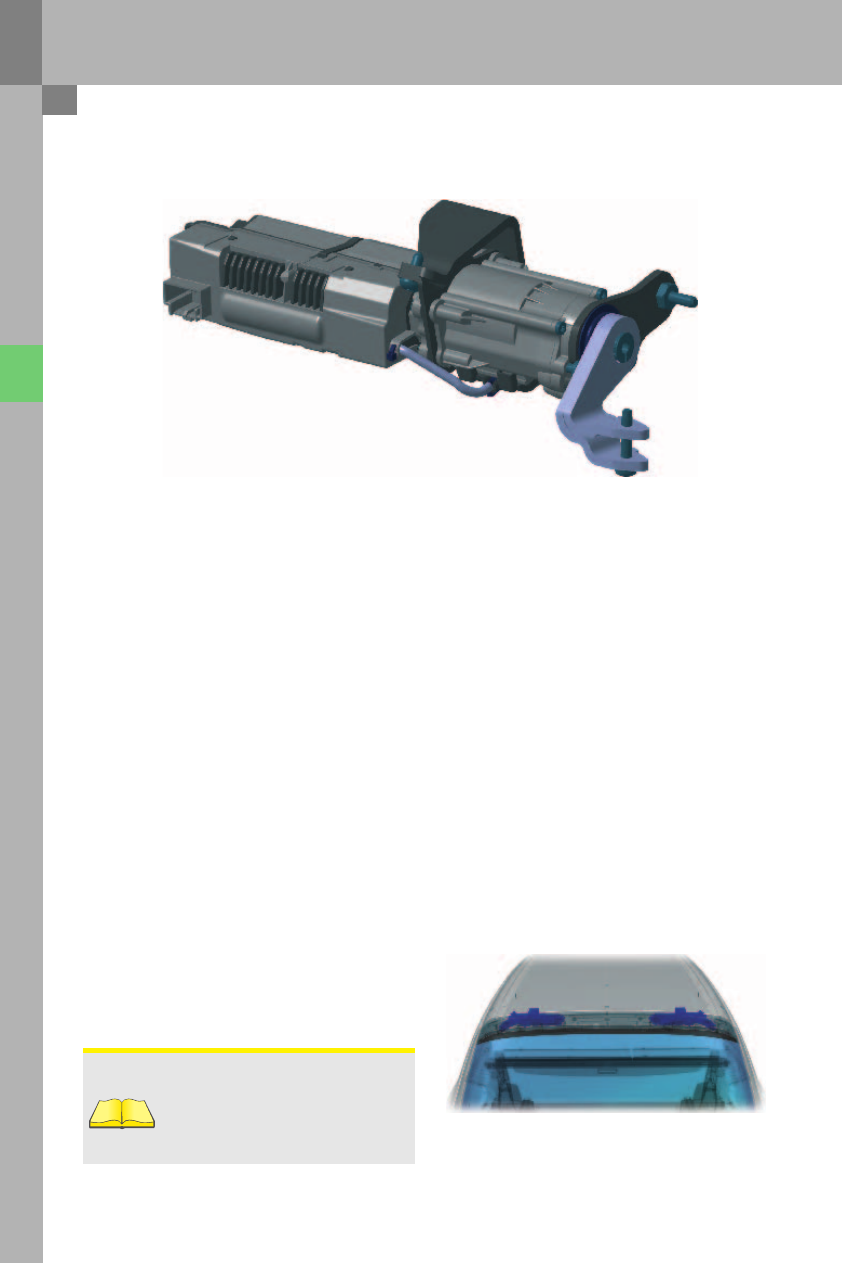

Блок управления двери багажного отсека J605 и
блок управления 2 двери багажного отсека J756

364_054

364_053

Изменения по сравнению с Audi A6 ’05

Блоки управления двери багажного отсека J605 и J756 заимствованы у Audi A6 Avant.
Программное обеспечение было адаптировано для Audi Q7, имеющего, например, иной угол открывания
двери. Концепция работы системы управления дверью багажного отсека идентична описанной в программе
самообучения SSP 344.

Система управления дверью багажного отсека

Блок управления двери багажного отсека J605 связывается с блоком управления 2 двери багажного отсека
J756 через однопроводную шину, разработанную поставщиком системы — фирмой Valeo.
Блок управления двери багажного отсека J605 соединен с шиной CAN<комфорт и может быть опрощен
с помощью тестера по адресному слову 6D. Блок управления 2 двери багажного отсека J756 не может быть
опрошен отдельно с помощью тестера, всю необходимую для диагностики информацию он передает блоку
управления двери багажного отсека J605.

Привод двери багажного отсека и блок управления двери багажного отсека образуют единый блок. Они
имеют единый номер запасной части. Задающий (Master) блок управления двери багажного отсека J605
всегда устанавливается с левой стороны, подчиненный (Slave) блок управления 2 двери багажного отсека
J756 находится с правой стороны.

Место установки приводов двери
багажного отсека

Примечание

Более подробную информацию можно
найти в программе самообучения
SSP 344.

375

Все права защищены.
Мы оставляем за собой право на
внесение технических изменений.

Авторские права:
AUDI AG
I/VK35
Service.training@audi.ru
Факс: +49841/8936367

AUDI AG
D85045 Ингольштадт
По состоянию на 10/05

Перевод и верстка
ООО «ФОЛЬКСВАГЕН Груп Рус»
A05.5S00.21.75

Audi Q7 — Новые вспомогательные

системы для водителя

Программа самообучения 375

Превосходство высоких технологий www.audi.ru

Service Training

!

Ассистент смены полосы движения

!

Оптический парковочный ассистент (OPS)

!

Камера заднего вида

Вспомогательные системы для водителя

Постоянное повышение уровня безопасности является первоочередной целью при разработке новых
автомобилей. Важный вклад в обеспечение безопасности Audi Q7 вносят новые вспомогательные системы
для водителя, которые впервые вошли в стандартную комплектацию серийного автомобиля. По желанию
Audi Q7 можно дооборудовать многими другими вспомогательными системами, такими как радарный
ассистент смены полосы движения, оптический парковочный ассистент и камера заднего вида.

Частой причиной аварий при перестроении в другой ряд является то, что водитель не замечает
транспортные средства на соседних полосах.
Ассистент смены полосы движения постоянно наблюдает за ситуацией в соседних рядах и позади
автомобиля, предупреждая водителя об опасности при обгоне и перестроении, и этим повышает уровень
активной безопасности автомобиля. Если соседний ряд занят другими транспортными средствами, то
система незамедлительно уведомляет об этом водителя. Но несмотря на все возможности системы,
водитель должен помнить о том, что она выполняет вспомогательную руль и не снимает с него
ответственности за принятие решений. Водитель, как и прежде, должен смотреть назад и в зеркала заднего
вида. Одним словом, он должен следить за ситуацией на дороге.

Еще одна вспомогательная система — это усовершенствованный парковочный ассистент, обладающий
двумя новыми функциями. Возможности прежнего акустического парковочного ассистента теперь
дополнены функцией визуальной индикации на дисплее MMI. Условные обозначения на схеме позволяют
водителю точно определить, в каком месте существует угроза столкновения, и точно оценить расстояние до
препятствия. При этом функция акустического предупреждения тоже сохранилась.

Контролировать ситуацию позади автомобиля позволяет камера заднего вида, передающая изображение на
дисплей MMI. Камера встроена в ручку двери багажного отсека и позволяет водителю хорошо рассмотреть,
что происходит сзади. Изображение с камеры появляется на дисплее автоматически при включении
передачи заднего хода.

Дизайн и техническое превосходство —
вот факторы успеха

Программы самообучения по Audi Q7

SSP 312 Audi A3 ‘04

–

Блоки  управления

–

Распределение функций

–

Infotainment

–

Системы пассивной безопасности

Номер для заказа: A03.5S00.03.75

375_041

SSP 326 Электрооборудование Audi A6 05

–

Шины данных

–

Топология шин

–

Электрооборудование систем комфорта

–

Infotainment

Номер для заказа: A04.5S00.09.75

SSP 364 Audi Q 7

–

Шины данных

–

Места установки

–

Блоки управления систем комфорта

–

Бортовая сеть

Номер для заказа: A05.5S00.14.75

375_042

375_043
