Запись в память и вызов регулировок из памяти с помощью системы Advanced Key

Вызов регулировок из памяти с помощью системы Advanced Key происходит аналогично вызову регулировок
из памяти с помощью радиоключа.
Единственное различие заключается в том, что запирание и отпирание автомобиля должно производиться
посредством системы Advanced Key.

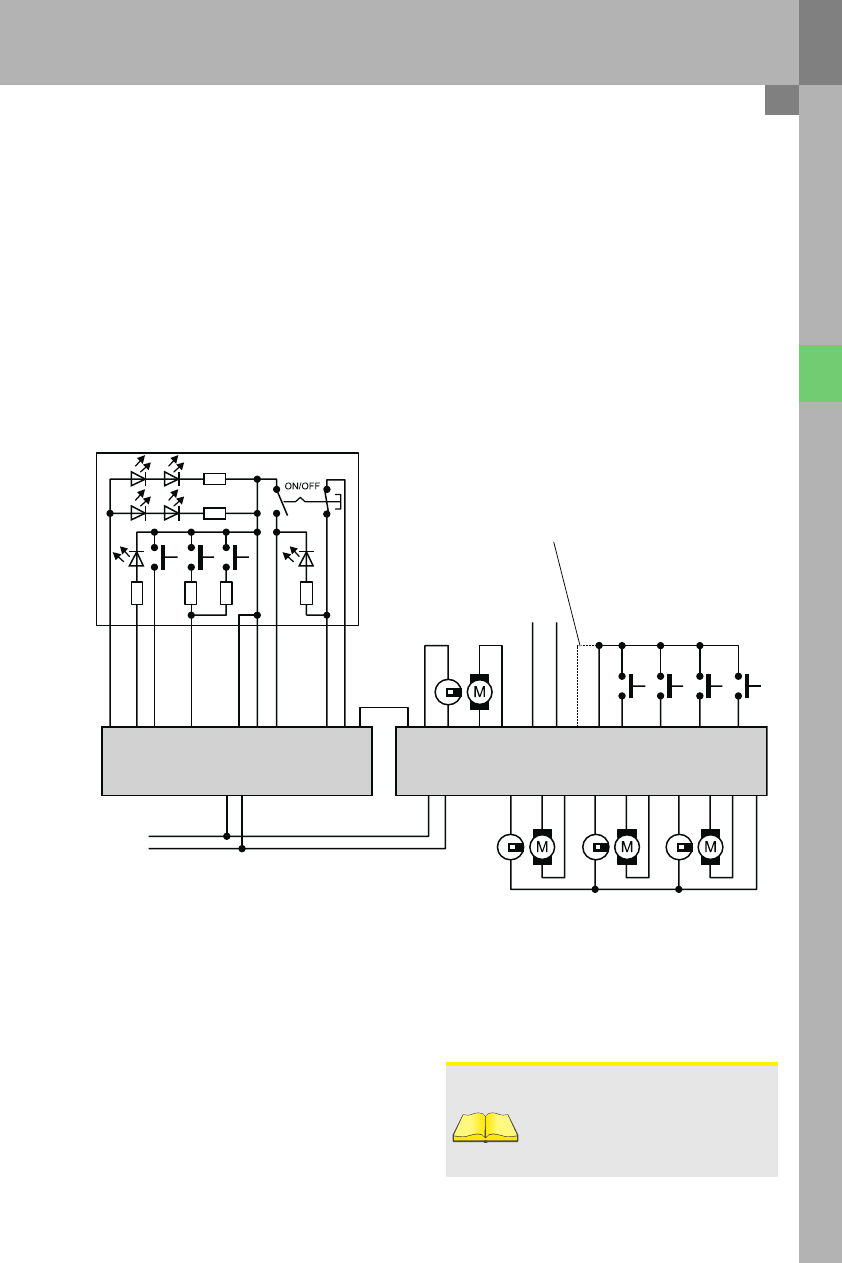

Принципиальная электрическая схема системы запоминания положения сидений

364_033

Примечание

Более подробную информацию можно
найти в программе самообучения
SSP 326.

Панель управления сиденьем водителя с функцией памяти E97

Блок управления двери

водителя

J386

Блок управления для регулировки положения сиденья и рулевой

колонки с функцией памяти

J136

Электрический провод кодирования
по выводу блока управления со
стороны водителя/переднего
пассажира подключен только
к блоку управления сиденья
переднего пассажира

Электро+

двигатель

регулировки

наклона

подушки

сиденья

Электро+

двигатель

регулировки

высоты сиденья

Электро+

двигатель

регулировки

продольного

положения

сиденья

Электродвигатель

регулировки

положения спинки

сиденья

Аварийное

отключение

сиденья

Кл

емма 58s

Св

е

т

одио

д SET

SET

Кл

емма 31

ON /

OFF

P1

 / P

2

Кл

емма 31

Кл

емма 30g

Ав

ар

ий

но

е о

т

клю

ч

ен

ие

 си

д

е

н

ь

я

Кл

емма 31

Кл

емма 30

Шина CAN<комфорт High

Шина CAN<комфорт Low

Панель управления

регулировками

сиденья водителя

E470

42

Изменения по сравнению с Audi A6 ’05

Основой при создании центрального блока
управления систем комфорта J393 послужил блок
управления от Audi A6 ’05.

В него внесены следующие изменения:

В связи с введением второго блока управления
систем комфорта (центрального блока управления
2 систем комфорта J773) отпала необходимость
в некоторых функциях и выходах. Их точное
описание приведено ниже.

Оставшиеся свободными выводы блока управления
используются для управления дополнительными
фонарями, так как фонари стоп<сигналов и
габаритных огней, а также указателей поворота
установлены теперь не только в двери багажного
отсека, но и в бампере. Установка дополнительных
фонарей потребовалась в связи с тем, что при
открытой двери багажного отсека фонари,
установленные в ней, становятся плохо видны для
водителей движущегося в попутном направлении
транспорта.

Блоки управления

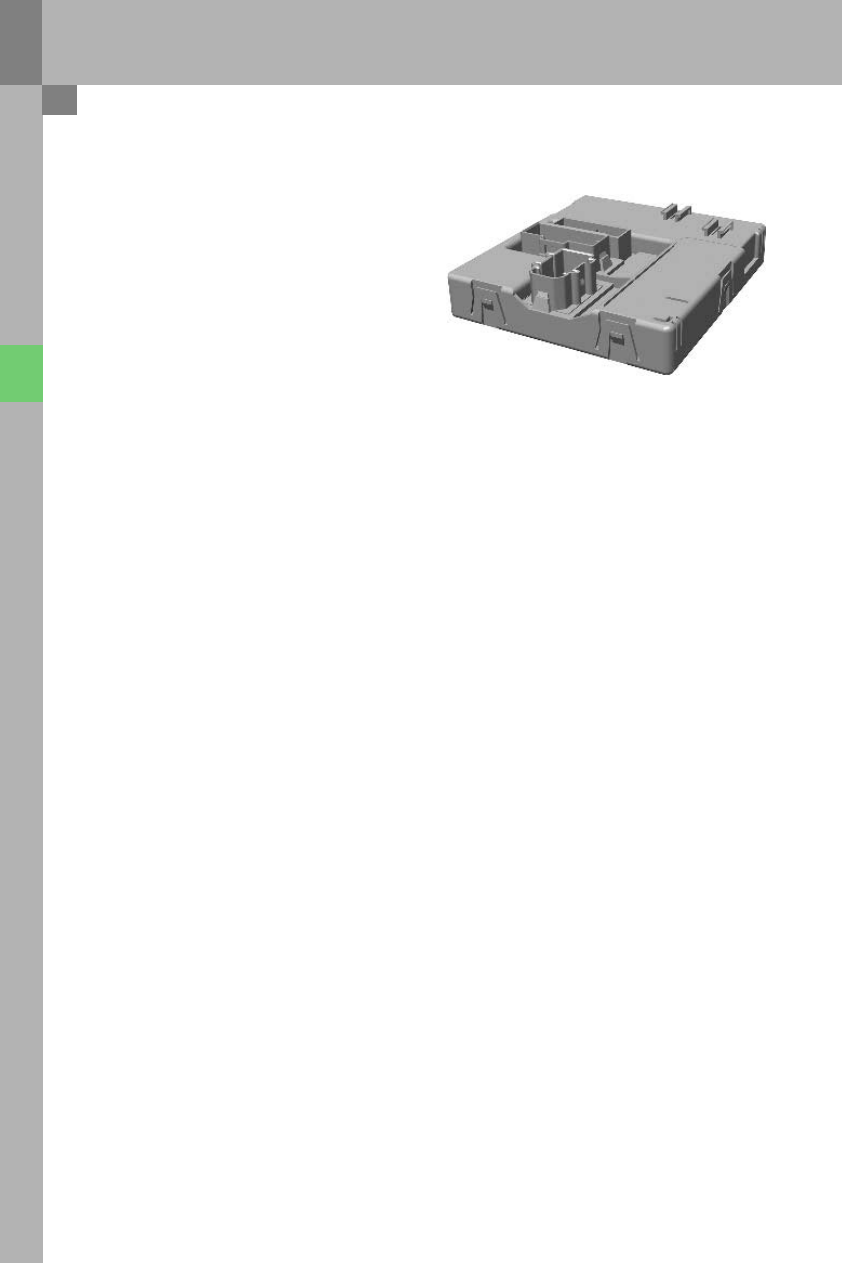

Центральный блок управления систем комфорта J393

Основные функции

–

Задающее устройство (Master) для указателей поворота

–

Задающее устройство (Master) в системе центрального замка

–

Задающее устройство (Master) в системе освещения салона

–

Задающее устройство (Master) шины LIN для подключенных к шине LIN устройств — сирены H12 и датчика
охраны салона G273

Варианты исполнения

В Audi Q7 возможна установка центрального блока управления систем комфорта J393 в одном из двух
вариантов исполнения:
базовый вариант и вариант Highline.

Вариант Highline отличается от базового варианта наличием двух дополнительных функций:

–

управления освещением пространством для ног в задней части салона;

–

управления доводчиком двери багажного отсека.

364_034

43

Выходы

–

Левый стоп<сигнал и габаритный огонь в бампере

–

Левый наружный стоп<сигнал и габаритный огонь в двери багажного отсека

–

Левый внутренний стоп<сигнал и габаритный огонь в двери багажного отсека

–

Левый указатель поворота в бампере

–

Левый указатель поворота в двери багажного отсека

–

Правый стоп<сигнал и габаритный огонь в бампере

–

Правый наружный стоп<сигнал и габаритный огонь в двери багажного отсека

–

Правый внутренний стоп<сигнал и габаритный огонь в двери багажного отсека

–

Правый указатель поворота в бампере

–

Правый указатель поворота в двери багажного отсека

–

Центральный стоп<сигнал

–

Лампы освещения номерного знака

–

Фонари освещения багажного отсека

–

Фонари освещения пространства для ног в задней левой части салона

–

Фонари освещения пространства для ног в задней правой части салона

–

Электродвигатель блокировки крышки лючка горловины топливного бака

–

Реле обогрева заднего стекла

–

Линии подачи питания на электродвигатель доводчика

–

Электродвигатель отпирания замка двери багажного отсека

–

Сигнал включения активного режима в блоке управления системы регулирования дорожного просвета
J197 (при открывании двери автомобиля)

–

Сигнал включения активного режима в блоке управления двигателя

Двунаправленные линии

–

Линии High и Low шины CAN<комфорт

–

Линии шины LIN к сирене H12 и датчику охраны салона G273

Входы

–

Микровыключатель контроля положения доводчика

–

Выключатель стоп<сигнала

–

Система Softtouch (мягкое касание) в двери багажного отсека

–

Распознавание охранной сигнализацией разрушения стекла (левых и правых боковых стекол и заднего
стекла)

–

Сигнал о столкновении от блока управления подушками безопасности

–

Мигающий сигнал, подтверждающий успешное окончание процесса программирования универсальной
системы дистанционного открывания ворот гаража

–

Включение стоп<сигналов по запросу блока управления ABS J104 при торможении автомобиля системой
адаптивного круиз<контроля

–

Микровыключатель, сигнализирующий о закрытии двери багажного отсека

44

Блоки управления

Выходы и входы, расположенные теперь в центральном блоке управления 2 систем
комфорта J773

–

Левый боковой габаритный фонарь

–

Правый боковой габаритный фонарь

–

Левый противотуманный фонарь

–

Правый противотуманный фонарь

–

Левый фонарь заднего хода

–

Правый фонарь заднего хода

–

Плафоны освещения салона

–

Линия шины LIN к панорамной крыше

364_035

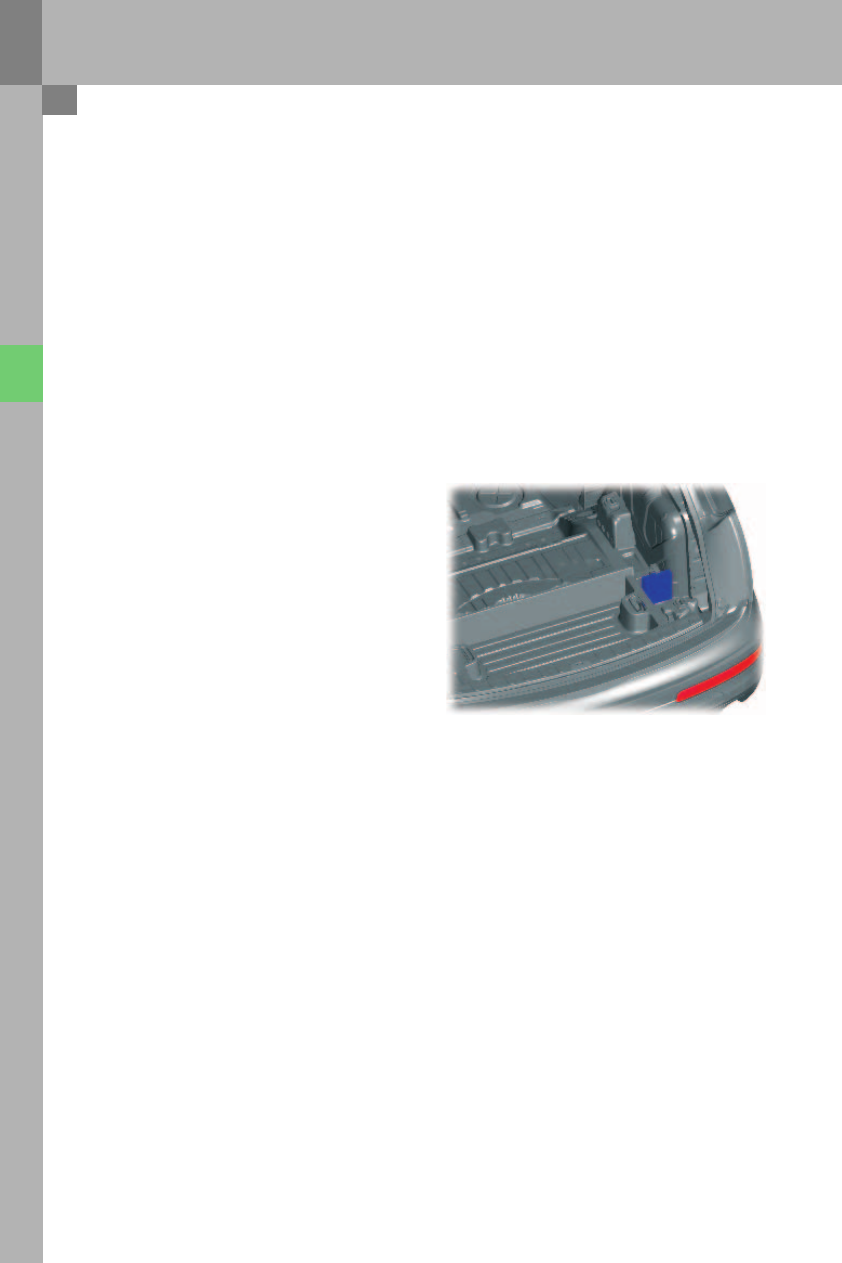

Место установки

Центральный блок управления систем комфорта
J393 расположен в задней правой части
автомобиля.
Блок управления закреплен на кронштейне
в вертикальном положении. Слева от него на таком
же кронштейне закреплен центральный блок
управления 2 систем комфорта J773.
