Ауди Q7. Инструкция - часть 40

9

364_006

Передняя панель

управления,

индикации и выдачи

информации

J523

Приемно+

передающее

устройство

телефона

Мультимедийный

проигрыватель,

положение 1

R118

Цифровая

аудиосистема

J525

Выключатель системы

санкционирования доступа

и пуска двигателя

E415

Блок считывания информации

с антенн для разрешения доступа

без ключа

J723

Электродвигатель

стеклоочистителя

J400

Датчик дождя и

освещенности

G397

Система охраны

салона

G273

Сирена

противоугонной

сигнализации

H12

Передний левый

передатчик

G431

Передний правый

передатчик

G432

Задний левый

передатчик

G433

Задний правый

передатчик

G434

Задняя антенна

системы контроля

давления в шинах

R96

Управляющая

трубка

телефона

R37

Система

навигации

с CD приводом

J401

ТВ+тюнер

R78

Магнитола

R

Система ввода

голосовых команд

J507

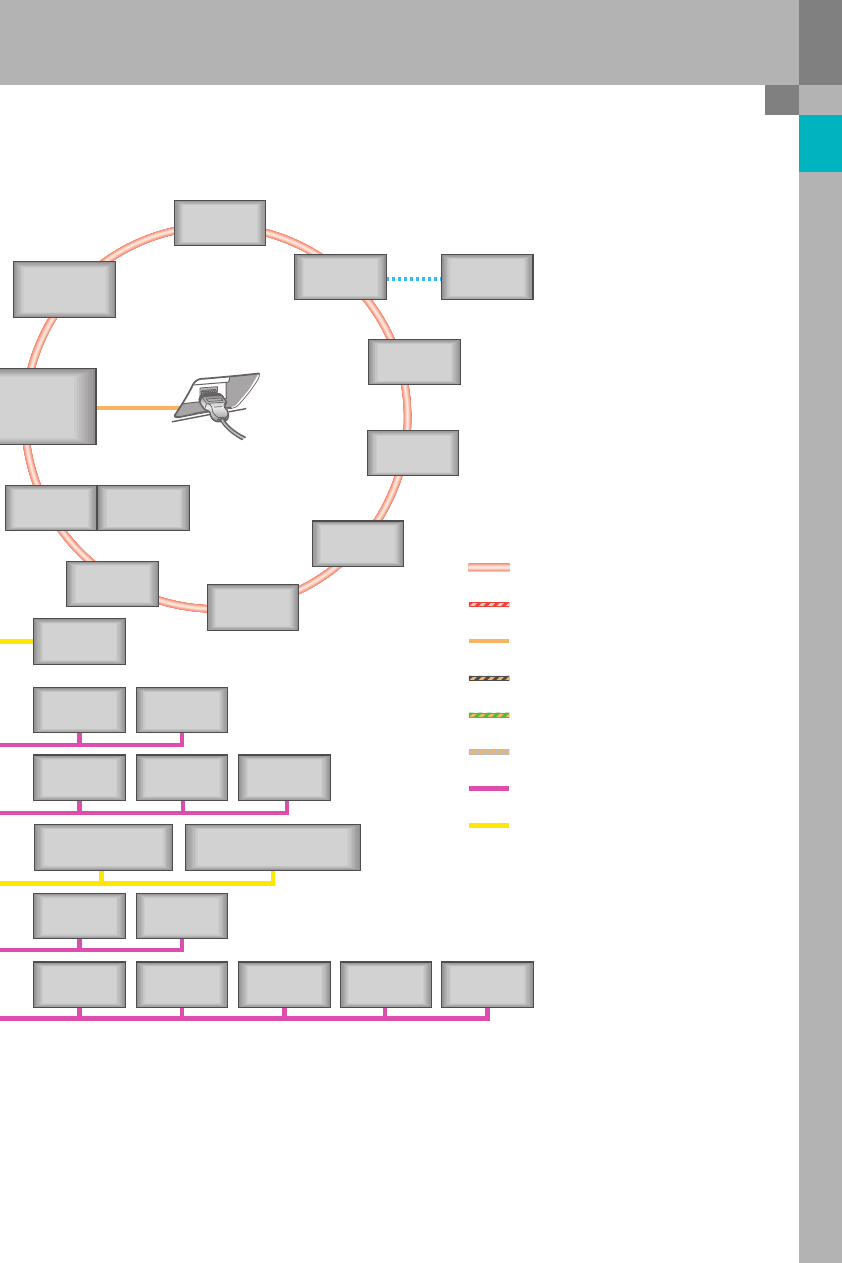

 Шина MOST

Шина CAN комбинации приборов

Шина CAN диагностики

Шина CAN<привод

Шина CAN<комфорт

Дополнительная шина CAN

Шина LIN

прочие компоненты с шинами данных

Цифровая

магнитола

R147

Блок управления

мобильного

телефона

J412

Люк

J245

Шторка люка

J394

Задний

люк

J392

Блок управления 2

двери багажного

отсека

J756

10

Блоки управления

Диагностический интерфейс шин данных J533

Изменения по сравнению с Audi A6 ’05

Диагностический интерфейс шин данных Audi Q7 получил более мощное аппаратное обеспечение с новым
процессором. Необходимость обновления была вызвана увеличением потока информации, передаваемой
между шинами различных систем. Принцип действия диагностического интерфейса шин данных
в сравнении с Audi A6 ’05 не претерпел никаких изменений. Позднее диагностический интерфейс шин
данных на базе нового аппаратного обеспечения будет устанавливаться также на Audi A8 ’03 и A6 ’05.

364_007

364_008

Основные функции

●

Подача напряжения на клемму 15 шины
CAN<привод после выключения зажигания

●

Перевод шин данных в режим ожидания и
в активный  режим

●

Диагностика разрыва кольцевой шины MOST

●

Создание перечня подключенных компонентов

Варианты исполнения

Диагностический интерфейс шин данных для Audi
Q7 выпускается в двух вариантах исполнения.
В номере запасной части варианты исполнения
кодируют различными индексами. Конструктивно
оба варианта отличаются наличием или
отсутствием разъема для подключения внешней
(дополнительной) шины CAN. Этот разъем
необходим, если автомобиль оборудован
адаптивным круиз<контролем или ассистентом
смены полосы движения.

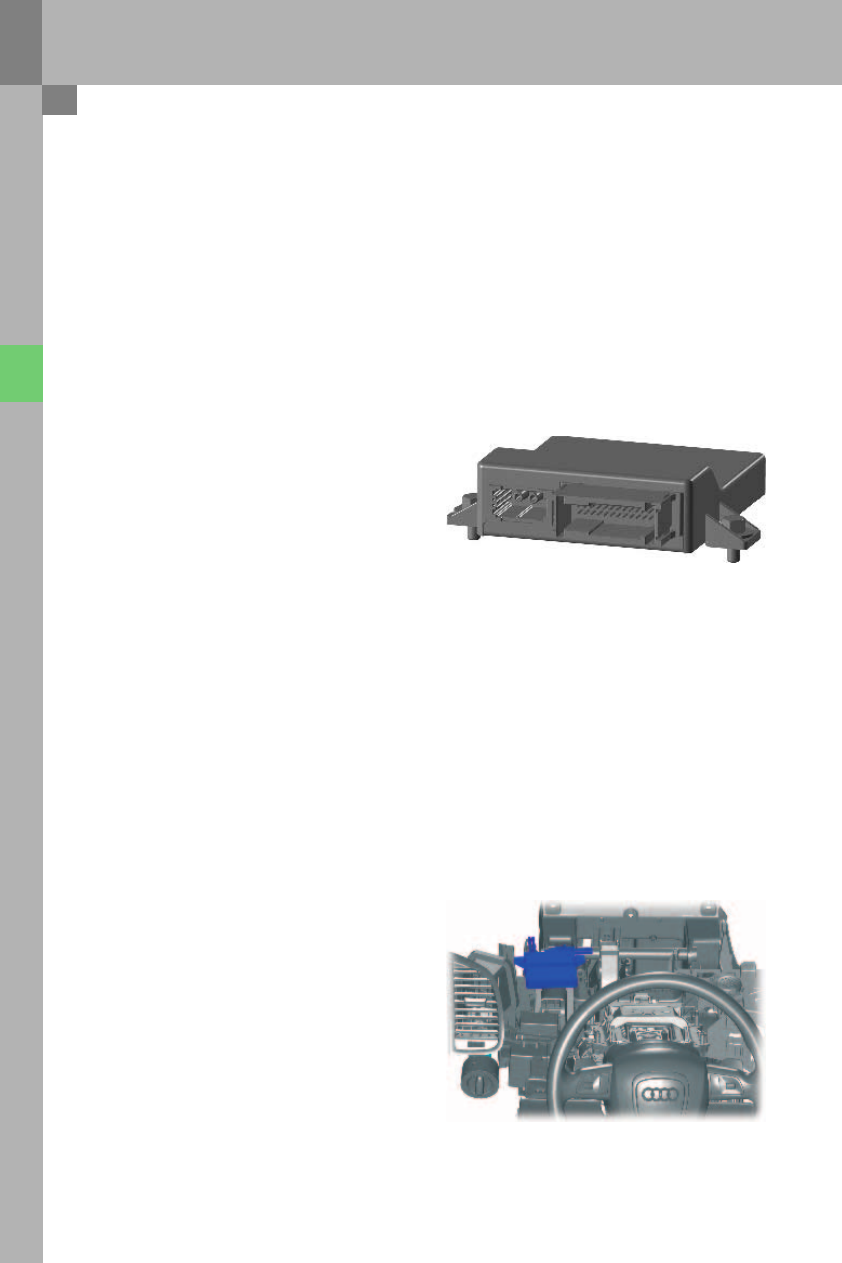

Место установки

Блок диагностического интерфейса шин данных
J533 закреплен на кронштейне с левой стороны за
комбинацией приборов.

11

Блок управления комбинации приборов J285

364_009

Изменения по сравнению с Audi A6 ’05

Блок управления комбинации приборов J285 ранее уже устанавливался на Audi A6 ’05. Набор функций блока
был изменен с учетом нововведений в Audi Q7.

В противоположность Audi A6 ’05 с электромеханическим стояночным тормозом, Audi Q7 оснащен
механическим стояночным тормозом с ножным приводом. На рычаге привода стояночного тормоза
установлен выключатель, сигнал от которого поступает в блок управления комбинации приборов J285. При
включении стояночной тормозной системы происходит соединение с массой и в комбинации приборов
загорается соответствующая контрольная лампа.

В автомобилях с пневматической подвеской в комбинации приборов появился новый индикатор — уровня
дорожного просвета. Как только происходит автоматическое изменение уровня дорожного просвета, этот
индикатор появляется на среднем дисплее. Это происходит, например , когда в режиме увеличенного
дорожного просвета достигнутая скорость превышает заданный порог, что приводит к опусканию
автомобиля.
Разумеется, водитель также может установить режим постоянного отображения индикатора, для этого он
должен, нажимая на кнопку Reset бортового компьютера, перейти в соответствующий раздел программы
бортового компьютера.

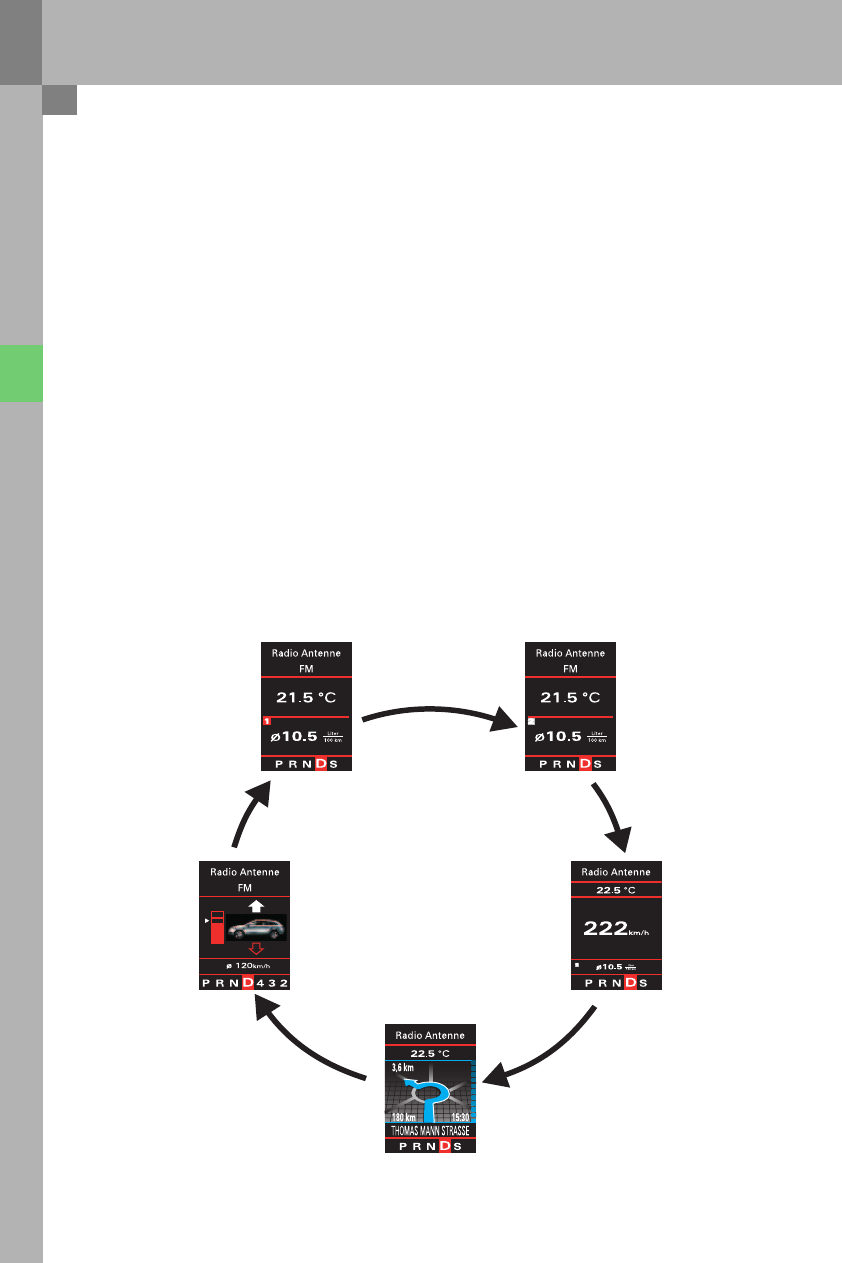

Нововведения коснулись также бортового компьютера. Так, у водителя появилась возможность получать
информацию о текущей скорости движения в цифровом виде. Для этого с помощью кнопки Reset
необходимо перейти в соответствующий раздел программы бортового компьютера. В автомобилях
с комбинацией приборов с цветным дисплеем, находясь в этом разделе, можно, как и прежде, выводить на

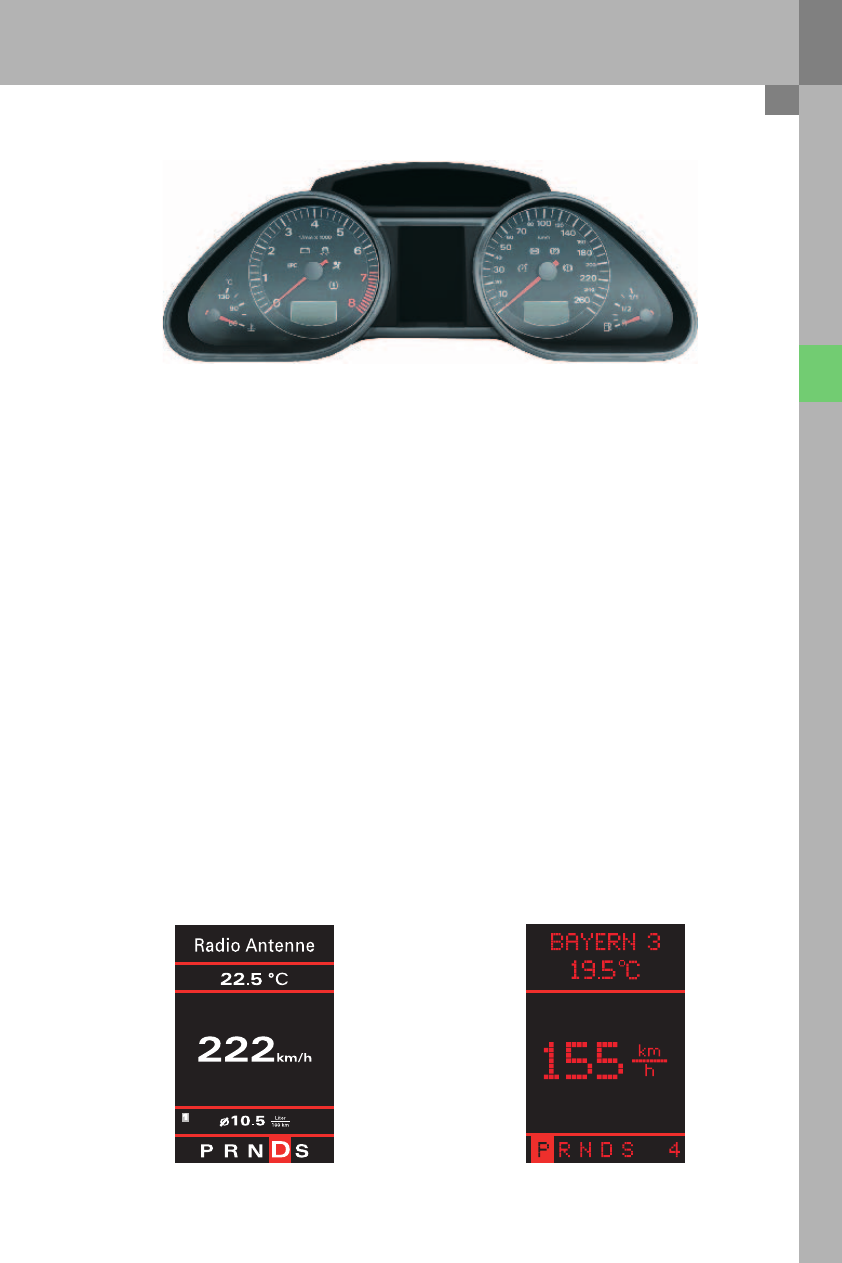

дисплей различные данные из бортового компьютера. Ниже на обоих рисунках показано, как отображается
индикация скорости в комбинации приборов с цветным и монохромным дисплеем.

364_011

364_010

12

Блоки управления

364_012

Входящие сигналы

–

Датчик давления масла

–

Датчик температуры и уровня масла

–

Сигнал от радиочасов

–

Сигнал на указатель износа тормозных колодок

–

Датчик топливного бака 1 и датчик топливного
бака 2

–

Датчик (выключатель) низкого уровня жидкости
в бачке омывателя

–

Датчик (выключатель) низкого уровня
тормозной жидкости в бачке тормозной
системы

–

Концевой выключатель стояночного тормоза

–

Датчик температуры наружного воздуха

–

Клавиша тест<контроля (Auto<Check<System)

–

Клемма 30

–

Клемма 31

Входящие и исходящие сигналы

–

Шина CAN комбинации приборов

–

Пробуждающий провод между диагностическим
интерфейсом шин данных и блоком управления
комбинации приборов для включения активного
режима при выключенном зажигании (клемма 15
выкл.).

Исходящие сигналы

–

Электропитание радиочасов

–

Клемма 58d (подсветка дисплея)

–

Клемма 58s (подсветка выключателей)

Варианты исполнения

Для Audi Q7 разработано три варианта исполнения
комбинации приборов. В стандартной
комплектации комбинация приборов имеет
монохромный дисплей, кроме этого, выпускается
комбинация приборов с цветным дисплеем. Два
варианта комбинации приборов с цветным
дисплеем различаются наличием или отсутствием
в автомобиле функции адаптивного
круиз<контроля.
