12

Тормозная система

Активный усилитель тормозов

В задачи активного усилителя тормозов входит
нагнетание тормозного давления без участия
водителя, то есть при не нажатой педали тормоза.
Это необходимо для работы некоторых функций
ESP. Особенно быстро давление в тормозном
приводе должно нагнетаться при стабилизации
автомобиля с целью предотвращения
опрокидывания и ликвидации избыточной
поворачиваемости.

Для этого активный усилитель тормозов создает
давление на входном трубопроводе насоса ESP.
Производительность насоса ESP повышается, и
давление в тормозном приводе нагнетается
быстрее.

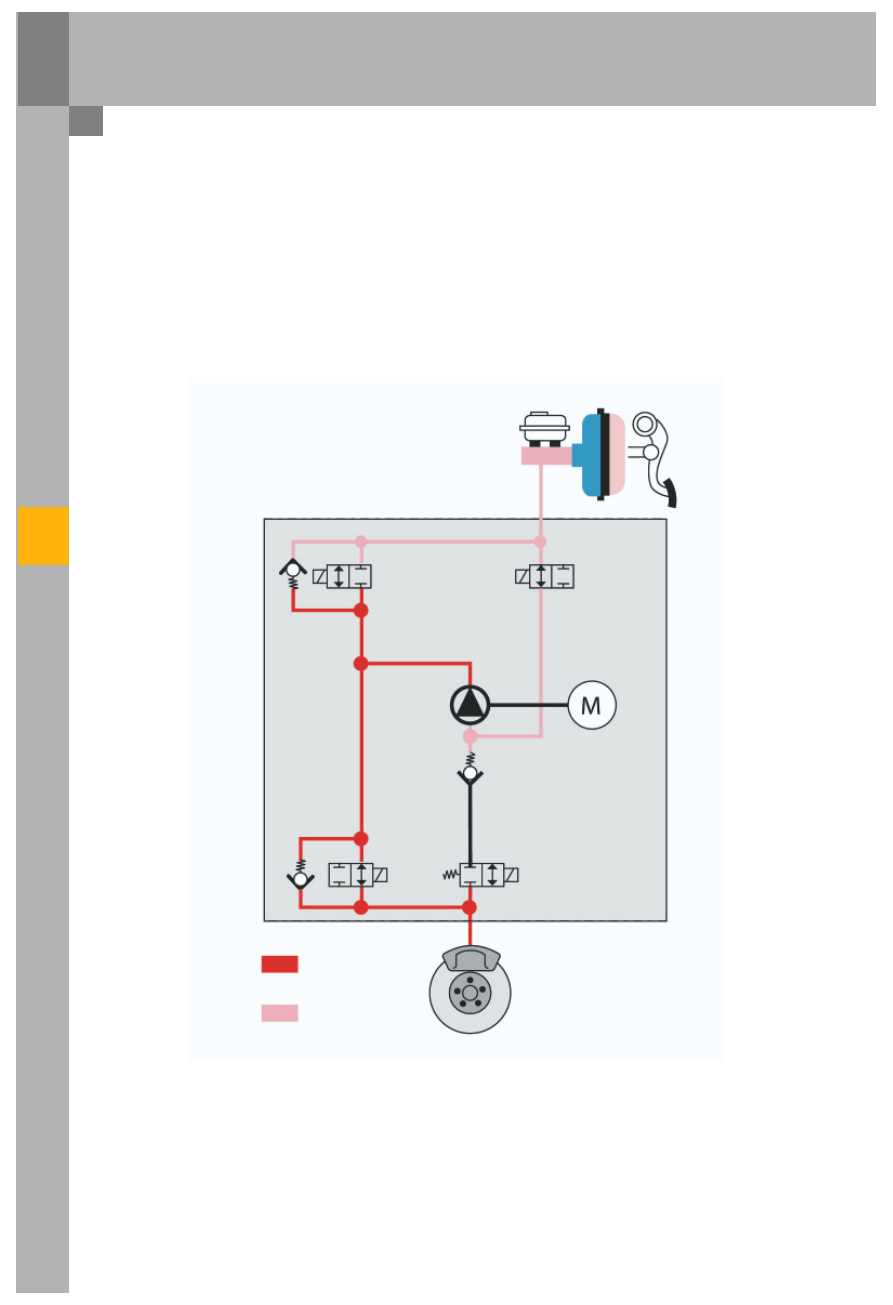

362_070

Активный усилитель тормозов

Насос ESP

Электродвигатель

Быстрое нагнетание

тормозного давления

Нагнетание давления

активным усилителем

тормозов

Тормозной

механизм

колеса

13

Активный усилитель тормозов

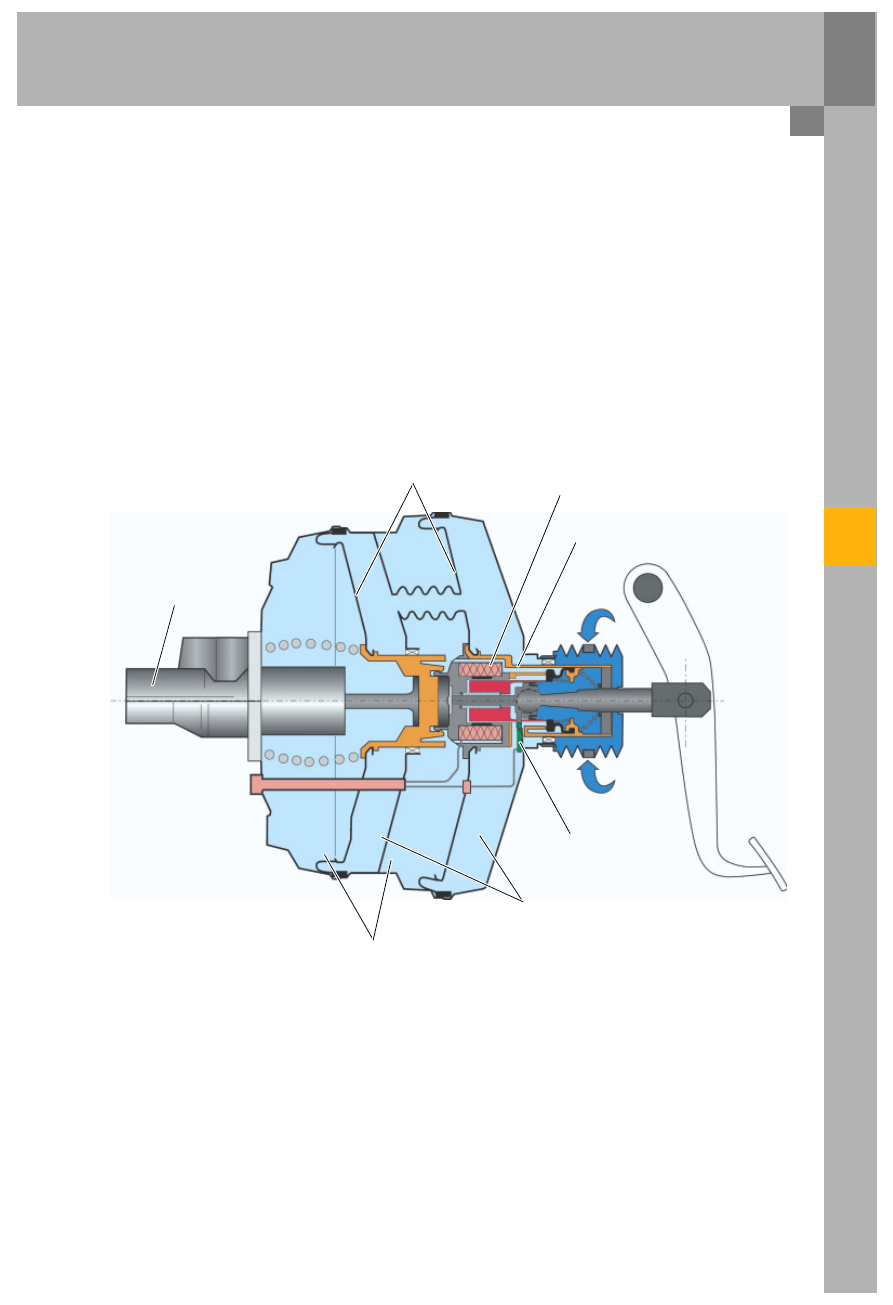

362_045

Главный тормозной

цилиндр

Атмосфера

Электромагнит

Мембрана

Корпус клапана

Выключатель

Рабочая камера

Вакуумная камера

Конструкция

В отличие от обычного, пассивного, усилителя
тормозов, активный усилитель имеет встроенный
электромагнитный клапан, которым управляет
электромагнит с линейной характеристикой
(изменение положения прямо пропорционально
току возбуждения).

Электромагнит получает управляющие сигналы от
блока управления ESP. Нажатое и отпущенное
положения педали тормоза распознаются
с помощью выключателя, который представляет
собой переключатель с двумя фиксированными
положениями (с разомкнутыми и замкнутыми
контактами).

14

Тормозная система

Активный усилитель тормозов

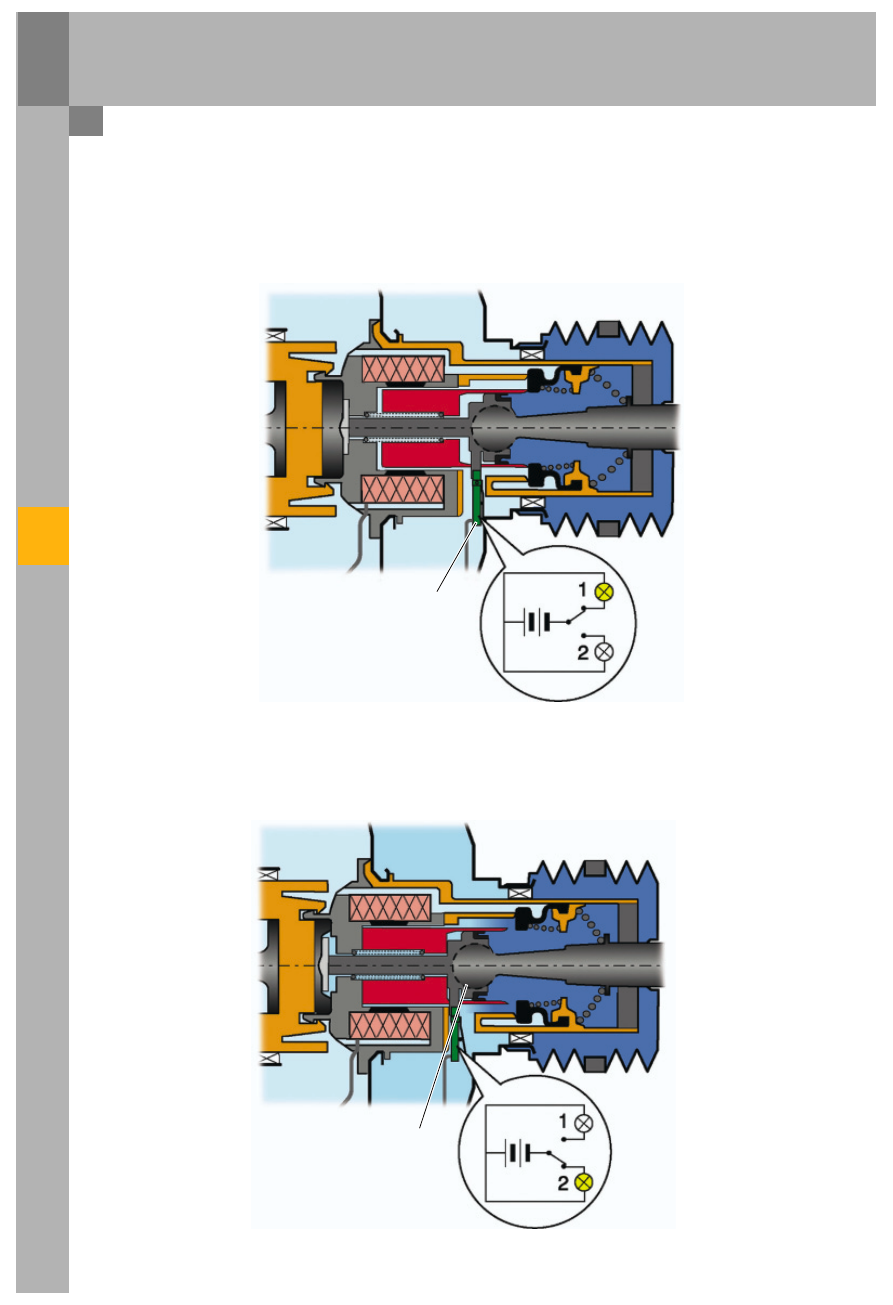

362_046

Выключатель

Работа выключателя

Когда усилитель тормозов находится в исходном
положении, или когда на него подается
управляющий электрический сигнал, контакт

Нажатие на педаль тормоза вызывает
перемещение штока, который отжимает контакт
выключателя от корпуса усилителя. Цепь 1
размыкается, а цепь 2 замыкается.

362_047

Шток

выключателя касается корпуса усилителя и
замыкает цепь 1.

15

Активный усилитель тормозов

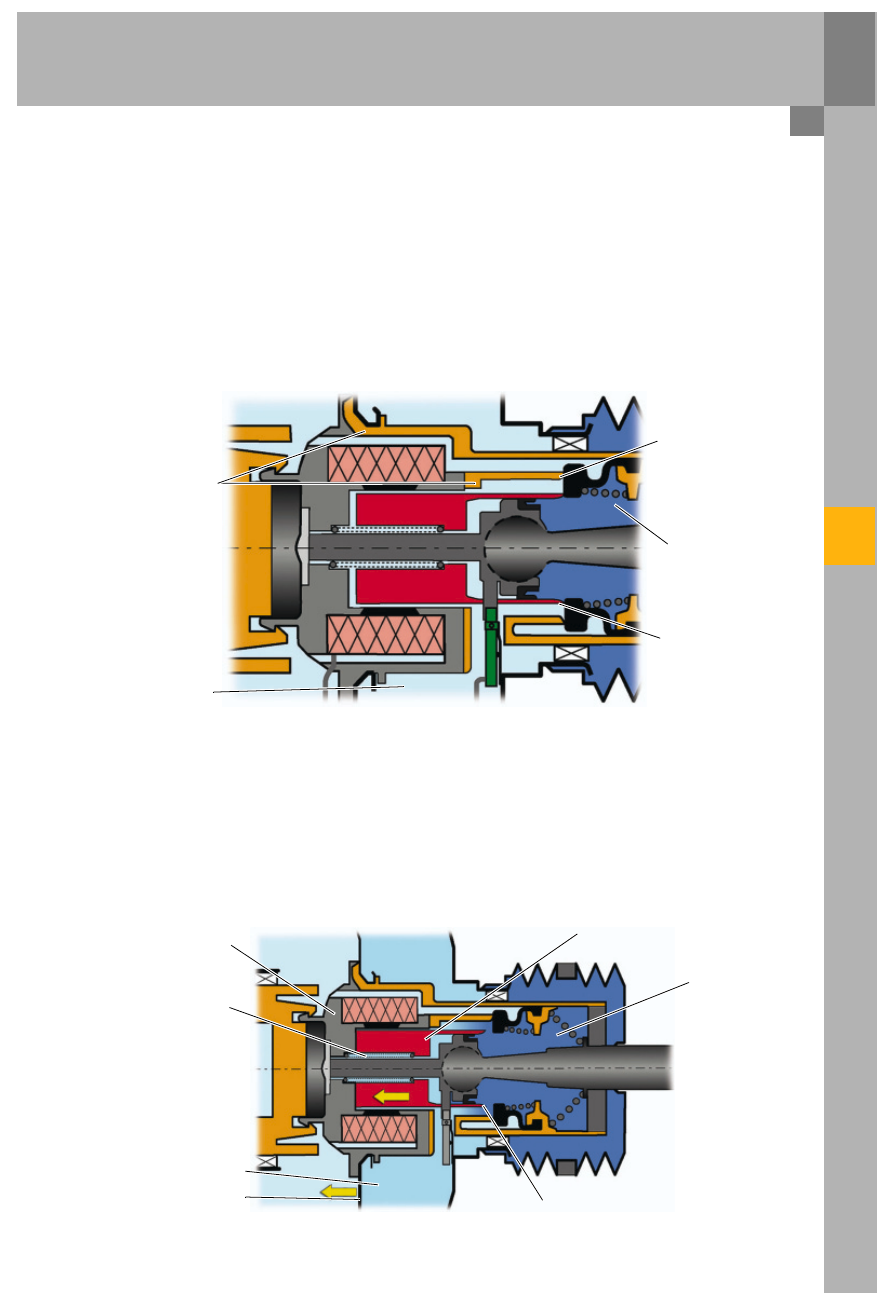

362_048

Корпус клапана

Уплотнительная кромка

корпуса клапана

Тарельчатый

уплотнитель

(= выпускной клапан)

Атмосферное

давление

Рабочая камера

(разрежение)

Уплотнительная кромка

якоря электромагнита –

тарельчатый уплотнитель

(= впускной клапан)

Работа активного усилителя тормозов

Педаль тормоза не нажата

Электромагнит обесточен, педаль тормоза не
нажата. Работу активного усилителя тормозов
определяют выполняющие роль клапанов
уплотнительные кромки и тарельчатый
уплотнитель. Давление в рабочей камере
усилителя зависит от положения уплотнительных
кромок (= клапанов).

На схеме видно, что когда педаль тормоза не
нажата, уплотнительные кромки соприкасаются
с тарельчатым уплотнителем, и поэтому оба
клапана закрыты. В рабочей камере возникает
разрежение, подводимое от впускного коллектора
или вакуумного насоса.

Нагнетание давления

Блок управления ESP запитывает электромагнит.
Под действием электромагнитного поля якорь
магнита преодолевает сопротивление пружины и
прижимается к статору (см. стрелку). При этом его
уплотнительная кромка отходит от тарельчатого
уплотнителя, то есть впускной клапан открывается.

В рабочую камеру устремляется атмосферный
воздух.
Теперь давление в вакуумной и рабочей камерах
разное. Это заставляет мембрану перемещаться
в направлении главного тормозного цилиндра
(см. стрелку), нагнетая давление в тормозном
приводе.

Статор

Рабочая камера

Впускной клапан

открыт

Пружина

якоря

Якорь

электромагнита

Атмосферное

давление

Мембрана

362_049
