Audi 80. Регулирование зажигания по детонации
Кроме двигателей 66 кВт
Детонационное сгорание, возникающее, если момент зажигания слишком
далеко был перемещен в сторону «опережения зажигания», вредит двигателю.
Следствием этого являются перегрев, повреждение подшипников и поршней.
Но двигатель работает с максимальной мощностью, если установлено как
можно более «раннее зажигание», то есть если двигатель работает на грани
детонации. Эту границу детонации обуславливают многие факторы (качество
топлива, отложения на стенках камер сгорания и т. п.), так что ее
невозможно зафиксировать точно. Поэтому обычно для регулирования
зажигания необходим больший «интервал безопасности». Или «часовой»,
который определяет, имеет ли место детонационное сгорание –
регулирование по детонации.
Принцип действия регулирования по детонации
Сгорание в цилиндрах контролируется так называемым датчиком
детонационного сгорания, который расположен у моделей с 4- и
5-цилиндровыми двигателями слева на блоке цилиндров. Модели с
6-цилиндровыми двигателями снабжены двумя сенсорами справа и слева
вверху на блоке цилиндров. Датчик детонационного сгорания «чувствует»,
если при сгорании в цилиндре происходят неравномерные колебания вместо
обычных равномерных. Эту информацию он передает дальше блоку управления.
Там происходит следующее: с поступлением сигнала «детонирующее сгорание
при последнем воспламенении» следующие цилиндры с нормальным сгоранием
получают искру по-прежнему в рассчитанный ранее момент зажигания. Но у
того цилиндра, в котором была установлена детонация, момент зажигания
смещается примерно на 3°. Причем это происходит, надо заметить, только у
этого единственного цилиндра. Все остальные работают в прежнем режиме.
Если детонационное сгорание в указанном цилиндре все еще сохраняется, то
при следующем рабочем такте момент зажигания смещается еще на 3°. И так
можно регулировать до максимально 15° (рассчитанных от нормативного
момента зажигания).
Если в соответствующем цилиндре теперь сгорание протекает нормально, то
спустя некоторое время момент зажигания снова передвигается в
направлении «раннего зажигания». Регулировка происходит на 0,5°, потом
следует перерыв в течение многих рабочих тактов, прежде чем происходит
повторная корректировка еще на 0,5° в направлении «раннего зажигания».
Этот процесс продолжается до тех пор, пока не будет достигнут изначально
запланированный момент зажигания или пока сенсор опять не сообщит о
детонационном сгорании.
Датчик детонационного сгорания

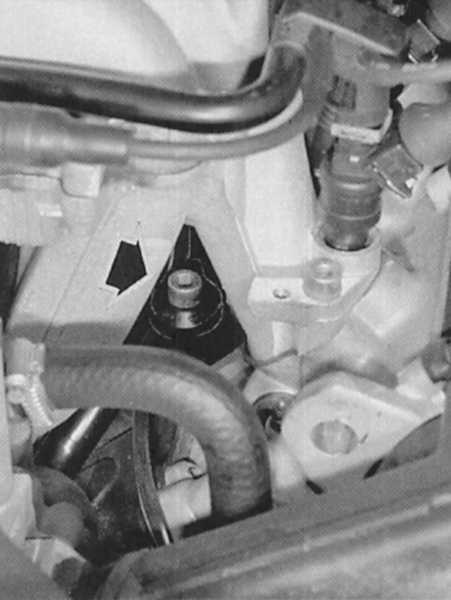

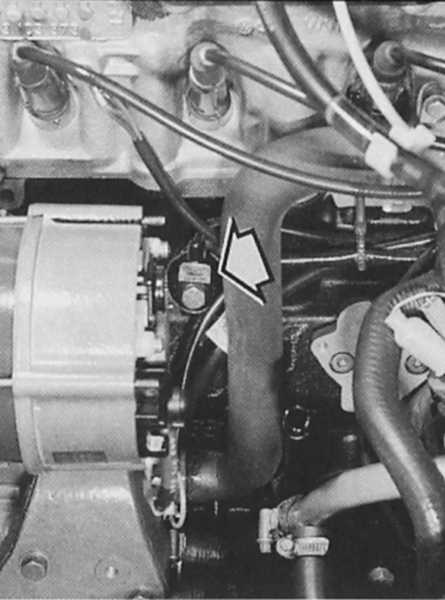

Он «слушает», нет ли внутри детонаций: датчик детонационного сгорания (стрелка) у 4-цилиндрового двигателя мощностью 85 кВт (слева) и у 5-цилиндрового двигателя расположен на левой стороне двигателя. У моделей с 6-цилиндровым двигателем (справа) имеется два датчика детонационного сгорания: по одному справа и слева вверху под выпускным коллектором. Важно: крепежный болт датчика детонационного сгорания должен быть затянут точно моментом 20 Н•м, иначе датчик не работает.
 |
|
В этот датчик вставлен кусочек пьезокерамики, материала, с которым мы знакомы по зажигалкам (выдает искру). Механические силы (растяжение, сжатие), воздействующие на пьезокерамику, преобразовываются ею в электрическое напряжение. Неравномерных колебаний – возникающих из-за детонационного сгорания – достаточно для активации сенсора. Важно: момент затяжки датчика детонационного сгорания должен составлять точно 20 Н•м.
