Снятие и установка выключателей передней двери Audi A4





В двери водителя в зависимости от оборудования установлены выключатели регулировки наружного зеркала, стеклоподъёмника и единого замка.

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.
border=

Соблюдайте указания Раздела Замена аккумуляторной батареи.
Снимите обивку двери, обратитесь к Разделу Снятие и установка облицовки передней двери.

Выключатель регулировки наружного зеркала

 ПОРЯДОК ВЫПОЛНЕНИЯ

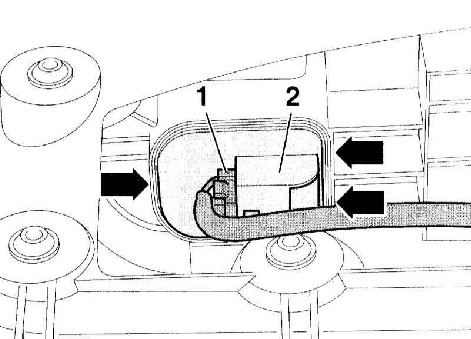

  1. Рассоедините разъём (1) выключателя.
 13.20 Снятие и установка выключателей передней двери Ауди А4
  1. Освободите небольшой отвёрткой (стрелки) стопорные крючки и выньте выключатель регулировки наружного зеркала (2) вниз из обивки двери.
  2. При установке вложите в подлокотник перед выключателем накладку выключателя.

Двухклавишный выключатель стеклоподъёмника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Освободите небольшой отвёрткой (стрелки на сопроводительной иллюстрации) стопорные крючки и выньте выключатель стеклоподъёмника (1) вниз из обивки двери.
 13.20 Снятие и установка выключателей передней двери Ауди А4
  1. Рассоедините разъём (2) выключателя (1).

Четырёхклавишный выключатель стеклоподъёмника

 ПОРЯДОК ВЫПОЛНЕНИЯ

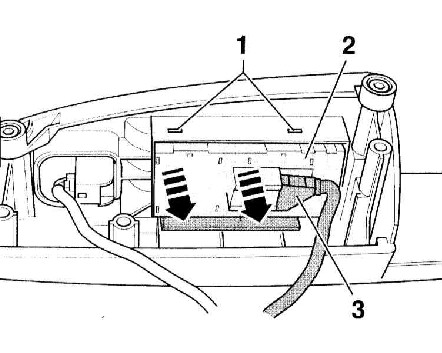

  1. Нажмите на стопорную планку (стрелки на сопроводительной иллюстрации) и освободите.
 13.20 Снятие и установка выключателей передней двери Ауди А4
  1. Освободите небольшой отвёрткой (стрелки) стопорные крючки и выньте выключатель регулировки наружного зеркала (2) вниз из обивки двери.
  2. Рассоедините разъём (3) выключателя (2).

Выключатель единого замка

 ПОРЯДОК ВЫПОЛНЕНИЯ

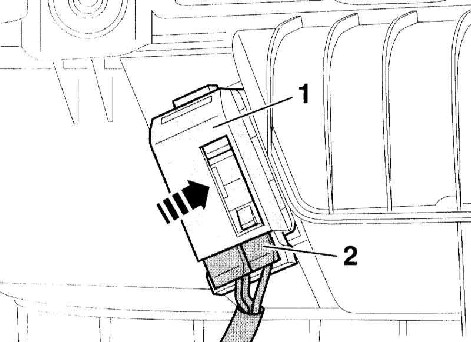

  1. Рассоедините разъём (2) выключателя (1).
 13.20 Снятие и установка выключателей передней двери Ауди А4
  1. Выдавите из обивки двери наружу выключатель единого замка (1) (стрелка на сопроводительной иллюстрации).





Клавиша в кармане двери водителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

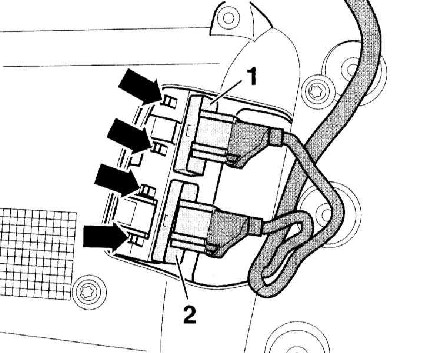

  1. Рассоедините разъём клавиш (1) и (2).
 13.20 Снятие и установка выключателей передней двери Audi A4
  1. Освободите стопорные крючки (стрелки) и выдавите клавишу назад из обивки.
  2. Установка выполняется в последовательности, обратной снятию.
