Замена ламп накаливания приборов наружного освещения - Ауди A4 2000+
г.в.
К приборам системы освещения относятся: фары, противотуманные фары,
задние фонари, стоп-сигналы, фонари заднего хода, указатели поворотов,
туманные фонари, фонари освещения номерного знака и приборы внутреннего
освещения.
Выход лампы накаливания из строя индицируется на универсальном дисплее.
(Информационная система водителя (FIS)).
Имеется опасность травмирования!
Соблюдайте осторожность при замене ксеноновых ламп высокого напряжения в
фарах! На всякий случай выключите фару и отсоедините аккумуляторную
батарею. После замены кратковременно включите и выключите фару, чтобы
снять остаточное напряжение. Из соображений безопасности носите обувь с
резиновыми подошвами.
Лампы накаливания и держатели ламп могут оказаться очень горячими.
Поэтому перед заменой ламп накаливания дождитесь охлаждения
осветительного прибора.
Храните лампы в недоступном для детей месте.
Не применяйте упавшие лампы или лампы с царапинами, они могут лопнуть.
|
Стеклянную колбу лампы накаливания не следует брать руками.
Для этого лучше всего пользоваться салфетками или
хлопчатобумажными перчатками. Отпечатки пальцев испаряются и
осаждаются на рефлекторе, затуманивая его. Случайно
образовавшиеся пятна на колбе необходимо удалить с помощью
чистого, не содержащего волокон, полотенца, смоченного в
спирте. |
|
Лампы накаливания необходимо заменять только на лампы того
же исполнения. |
|
- Выключите
зажигание и выключатель фары.
-
Отсоедините отрицательный кабель (-)
аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|
Ближний свет
|
-
Правая
фара: Отсоедините
верхнюю крышку двигателя, а также воздуховод
между передней панелью и воздушным фильтром.
-
Левая
фара: Снимите
фару, обратитесь к соответствующему Разделу.
- Снимите
крышку с обратной стороны фары. Для этого
отведите проволочную скобу от крышки.
|
-

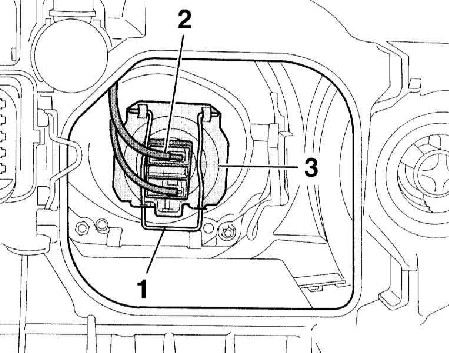

Галогеновая лампа: Рассоедините
разъём (2), отведите проволочную скобу и
снимите лампу (3).
|
|
-

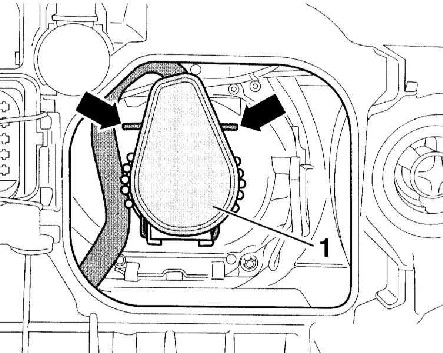

Ксеноновая лампа: Поверните
штекер (1) против часовой стрелки и снимите.
Освободите проволочные скобы (стрелки на
сопроводительной иллюстрации) и выньте лампу
из корпуса.
|
|
- Вставьте в
корпус новую лампу, зафиксируйте её скобой и
состыкуйте разъём.
- Установите
крышку с обратной стороны фары и
зафиксируйте скобой.
- Дальнейшая
установка выполняется в последовательности,
обратной снятию.
|
|
Дальний/стояночный свет
|
-
Правая
фара: Отсоедините
верхнюю крышку двигателя, а также воздуховод
(подраздел «Ближний свет»).
-
Левая
фара: Рассоедините
разъёмы над фарой, разблокируйте держатель и
снимите его наверх.
- Снимите
крышку дальнего света с обратной стороны
фары. Для этого отведите проволочную скобу
от крышки.
|
-

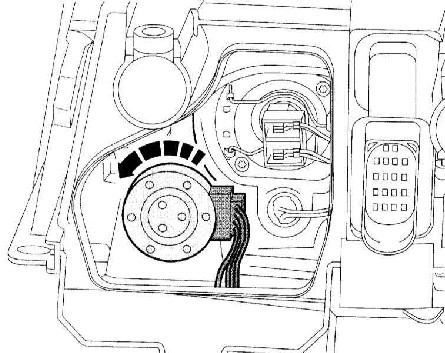

Галогеновая фара: Поверните
электродвигатель регулировки дальности
света, снимите с фары и отложите в сторону.
|
|
|
У правой фары поверните против
часовой стрелки (стрелка на
сопроводительной иллюстрации), у
левой фары по часовой стрелке. |
|
-

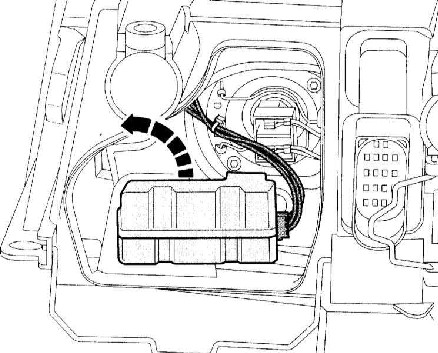

Стояночный свет/ксеноновая фара: Поверните
электродвигатель регулировки дальности
света, снимите с фары и отложите в сторону.
|
|
-

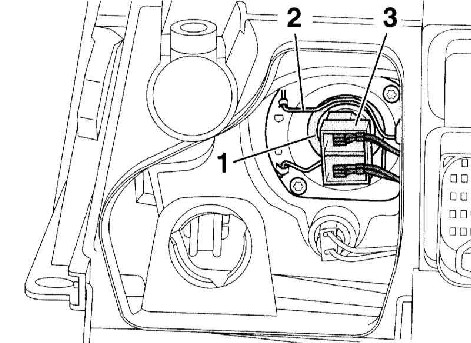

Дальний свет: Рассоедините
разъём (3), освободите скобу (2) и выньте
лампу (1) из корпуса. Вставьте новую лампу,
зафиксируйте её скобой и состыкуйте разъём.
|
|
-

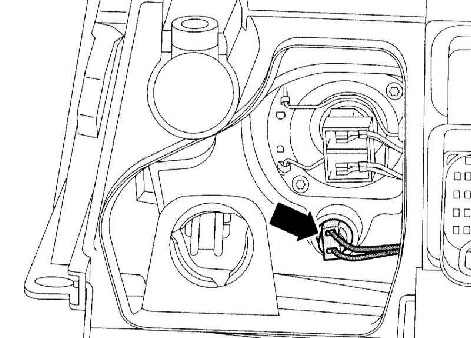

Стояночный свет: Освободите
стопорные лапки и выньте патрон (стрелка на
сопроводительной иллюстрации) из корпуса.
Выньте лампу из патрона, замените её на
новую и вставьте патрон в корпус.
|
|
- Установите
с обратной стороны фары электродвигатель
регулировки дальности света, установите на
место крышку фары и зафиксируйте её скобой.
- Дальнейшая
установка выполняется в последовательности,
обратной снятию.
|
|
Указатель поворота
|
- Снимите
фару, обратитесь к Разделу Снятие
и установка фар.
|

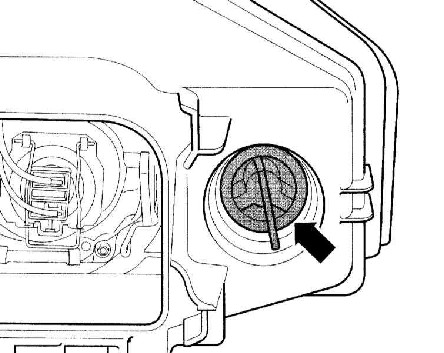

- Поверните
патрон (стрелка на сопроводительной
иллюстрации) против часовой стрелки и выньте
его из корпуса.
|
|
- Вдавите
лампу в патрон, поверните и выньте.
- Замените
лампу новой и вставьте патрон в корпус.
- Установите
на место фару, обратитесь к Разделу Снятие
и установка фар.
|
|
