Audi A4. Рассоединение разъёмов электрооборудования

Рассоединение разъёмов электрооборудования Audi A4

ПОРЯДОК ВЫПОЛНЕНИЯ

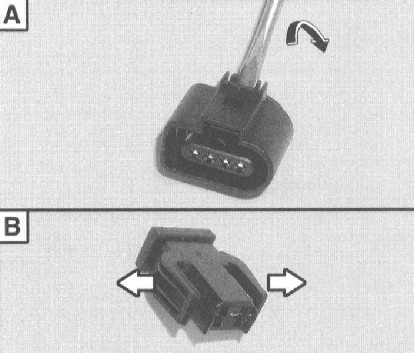

(А): Вдавите отвёрткой планку (стрелка на сопроводительной иллюстрации), потянув при этом штекер, и рассоедините соединение. При стыковке соединения должен послышаться отчётливый щелчок.
(В): Разведите планки наружу (стрелки) и рассоедините разъём.

Оптоволоконный кабель

В современных автомобилях все большее применение в качестве управляющих кабелей находят оптоволоконные кабели.

Они характеризуются отсутствие потерь при передаче информации, а также высокой полосой пропускания частот.

Указания по мерам безопасности при работе с оптоволоконным кабелем

Осторожно расстыковывайте разъёмы оптоволоконных кабелей.

Места соединений оптоволоконных кабелей не должны быть загрязнены и повреждены.

Защищайте места контактов колпачками и пробками.

Не сгибайте, не тяните и не сминайте оптоволоконный кабель.
