Снятие и установка рычага очистителя заднего стекла Audi A4





Универсал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Остановите стеклоочиститель в крайнем положении.
  1. Пометьте положение щётки на стекле, например, с помощью клейкой ленты.
  1. Осторожно подденьте и снимите крышку (4) с оси очистителя вверх.

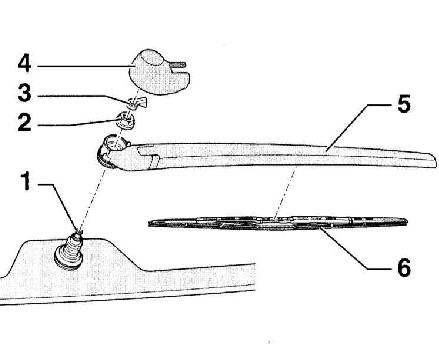

 12.4.38 Снятие и установка рычага очистителя заднего стекла Ауди А4
  1. Осторожно снимите жиклёр (3) с присоединительной трубки.
  1. Ослабьте гайку (2) и снимите рычаг (5) с оси. (6) – щётка.



Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Проверьте, чтобы электродвигатель стеклоочистителя стоял в крайнем положении. При необходимости, кратковременно запустите электродвигатель и остановите его выключателем.
  2. Установите рычаг на ось стеклоочистителя и выставите его с помощью метки, нанесённой при снятии. Можно также выставить рычаг по расстоянию между щёткой и нижней кромкой стекла, измерив его от правой вершины очистителя. Регулировочный размер: от 15 до 20 мм.
  3. Наверните гайку и затяните её от руки.
  4. Проверьте крайнее положение рычага, при необходимости, снова отрегулируйте.
  5. Затяните гайку моментом 12Нм и закройте её крышкой.
