Внешнее оборудование кузова Audi A4
Установка
передней панели в положение для технического обслуживания
При проведении некоторых регулировочных работ, например, с клиновым или
зубчатым ремнём передняя панель должна быть установлена в положение для
обслуживния. При этом панель смещается вместе с радиатором вперед.
|
-

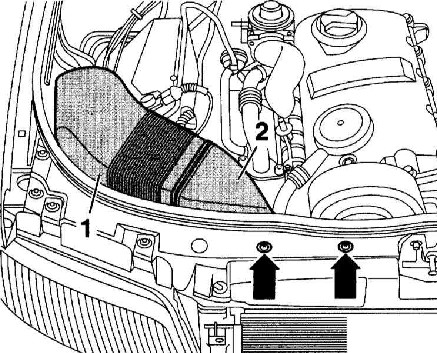

Отсоедините воздуховоды (1) и (2) между
передней панелью и воздушным фильтром на
передней панели (стрелки на сопр.
иллюстрации).
|
|

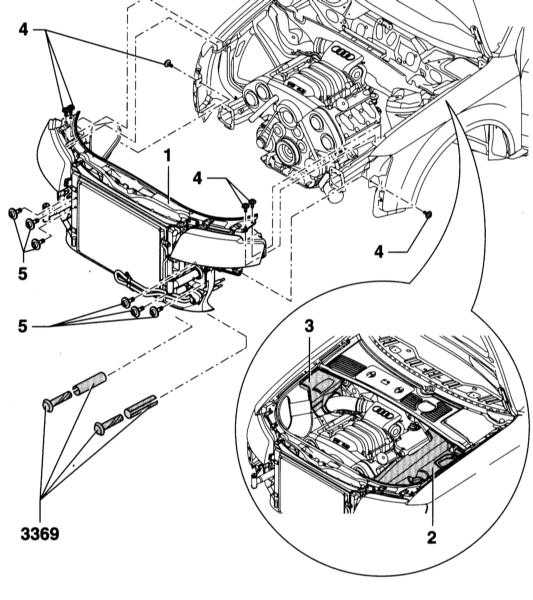

- Снимите
верхнюю крышку двигателя слева (2) и справа
(3), обратитесь к иллюстрации в
начале раздела.
-
Отсоедините нижнюю крышку двигателя впереди,
не снимая её. Для этого отверните только 3
винта.
- Снимите
передний бампер, обратитесь к
соответствующему Разделу.
|

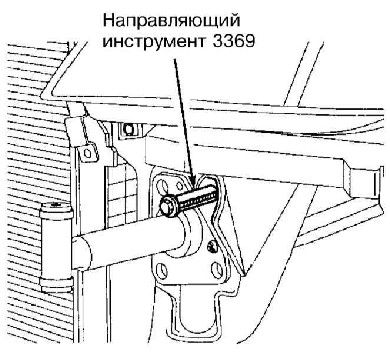

- Вверните в
два верхних отверстия справа и слева
специальный инструмент 3369.
|
|
- Выверните
винты (5) слева и справа, обратитесь к иллюстрации в
начале раздела.
- Выверните
винты (4) слева и справа.
|

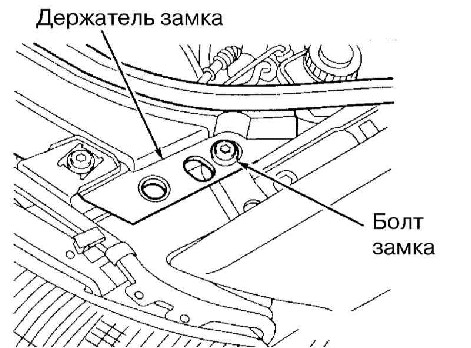

- Потяните
вперед переднюю панель так, чтобы заднее
отверстие на панели было закрыто передним
резьбовым отверстием на крыле. В этом
положении вверните слева и справа болт
(стрелка на сопроводительной иллюстрации) и
закрепите панель.
|
|
|
