Снятие и установка вентилятора радиатора Audi A4
Снятие и установка вентилятора радиатора
Бензиновые двигатели 1.6, 1.8 л
Снятие
|
Уплотнения и уплотнительные кольца обязательно заменяются. |
|
- Снимите
передний бампер, обратитесь к Разделу Снятие
и установка переднего бампера.
- Установите
переднюю панель в положение для проведения
техобслуживания, обратитесь к Разделу Установка
передней панели в положение для технического
обслуживания.
- Снимите
радиатор, обратитесь к соответствующему
Разделу.
|
-
Рассоедините разъёмы (1) и (2). Отведите в
сторону электрические провода
электродвигателя вентилятора.
|
|
-
Отсоедините вентилятор радиатора от кожуха
(стрелки на сопроводительной иллюстрации).
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
Дизельный двигатель 1.9 л
|
Здесь описывается только снятие дополнительного
электровентилятора. Снятие вентилятора с вязкостной муфтой
дизельного двигателя 1.9 л описывается в Разделе Снятие
и установка зубчатого ремня, двигатели 1.9 л (AVB, AWX, AVF). |
Все кабельные хомуты, которые были сняты или разрезаны, при установке
должны быть поставлены на свои места.
Снятие
|
- Установите
переднюю панель в положение для проведения
техобслуживания, обратитесь к Разделу Установка
передней панели в положение для технического
обслуживания.
-
Модели
с АТ: Отсоедините
шланги жидкости для АТ вверху и внизу
радиатора. Слейте жидкость в ёмкость и
привяжите отсоединённые шланги к продольной
балке для предотвращения дальнейшего
вытекания жидкости. Закройте шланги, чтобы в
них не попала грязь.
|
-

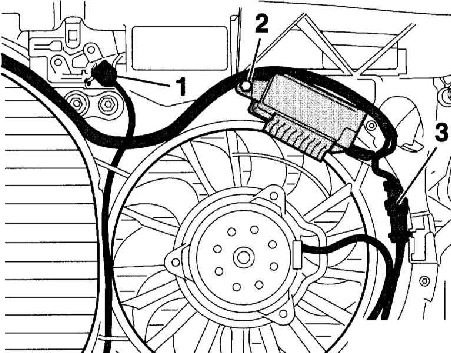

Рассоедините разъём (3) к дополнительному
вентилятору.
|
|
-
Отсоедините блок управления дополнительного
вентилятора (2).
-
Рассоедините разъём (1) выключателя
клапанного замка.
- Отведите в
сторону электрические провода.
|
|
-

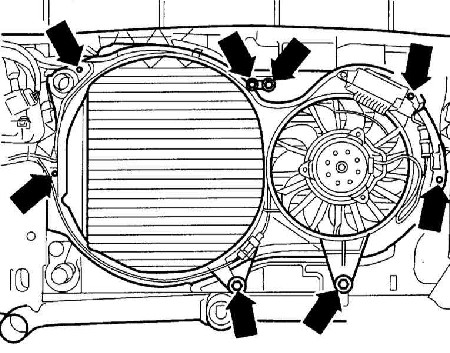

Отсоедините кожух вентилятора (стрелки на
сопроводительной иллюстрации) и выньте её.
|
|
-

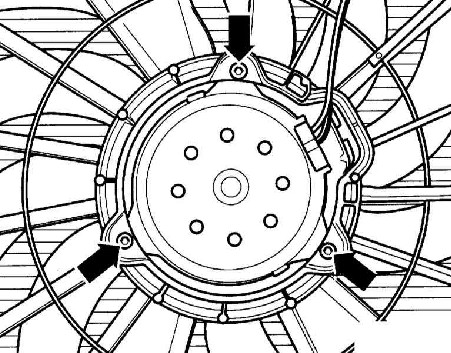

Отсоедините электродвигатель вентилятора у
кожуха (стрелки на иллюстрации).
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
