Снятие и установка головки цилиндров
4-цилиндровых бензиновых двигателей - Ауди А4 2000+ г.в.
Бензиновый двигатель 1.6 л ALZ

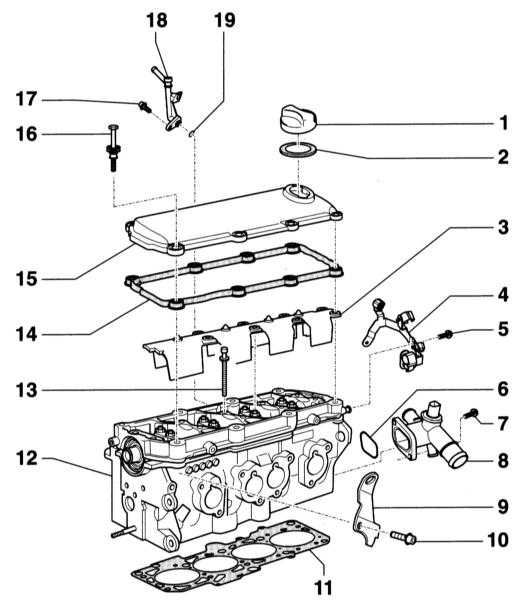

Головка
цилиндров. Бензиновый двигатель 1.6 л ALZ
Общие указания
Обязательно замените болты крепления головки цилиндров, самостопорящиеся
гайки, болты, затягиваемые динамометрическим ключом, а также
уплотнительные кольца и прокладки.
Если устанавливается сменная головка цилиндров, то перед установкой
крышки головки цилиндров необходимо смазать все контактные поверхности
между опорными элементами, роликовыми рычагами и скользящими
поверхностями кулачков распределительного вала.
Пластмассовые прокладки для защиты открытых клапанов разрешается удалять
только перед установкой головки цилиндров.
Если головка цилиндров заменяется, то необходимо заменять охлаждающую
жидкость.
Указания по снятию
|
- Головка
цилиндров снимается только на холодном
двигателе (не выше температуры тела).
- Снимите
клиновой ремень и устройство натяжения.
- Снимите
зубчатый ремень, обратитесь к Разделу Снятие
и установка зубчатого ремня.
- Топливная
система находится под давлением! Перед
отсоединением шлангов закройте соединение
толстой тряпкой. Затем, осторожно
отворачивая шланг, снимите давление.
- После
вскрытия топливопроводов закройте отверстия,
чтобы исключить попадание в топливную
систему грязи.
- Снимите
впускной трубопровод.
- При снятии
приёмной трубы системы выпуска отработавших
газов следите за тем, чтобы стыковочный
элемент во выпускной трубе не был согнут
более чем на 10°.
- Отверните
болты крепления крышки головка цилиндров
крест-накрест.
|

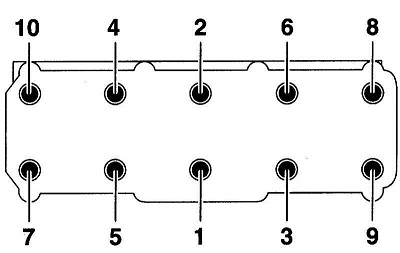

- Отверните
болты крепления головки цилиндров в
последовательности с 1 по 10 сначала на
пол-оборота, а затем в той же
последовательности полностью.
|
|
|
Указания по установке
|
- При
наличии трещин между седлами клапанов или
между седлом и резьбовым отверстием под
свечу головка цилиндров может использоваться
дальше, если ширина трещин не превышает 0.3
мм или затронуты только первые 4 витка
резьбы.
- В глухих
отверстиях под болты крепления головки
цилиндров в блоке цилиндров не допускается
наличие масла или охлаждающей жидкости.
Удалите масло или жидкость тряпкой и
отвёрткой.
- Новую
прокладку головки цилиндров вынимайте из
упаковки только непосредственно перед
установкой.
-
Обращайтесь с уплотнительной прокладкой
предельно осторожно. Повреждения прокладки
приводят к потере герметичности.
- Осторожно
очистите уплотнительные поверхности головки
и блока цилиндров. При этом следите за тем,
чтобы на поверхностях не было канавок или
царапин большой длины (при применении
наждачной бумаги её зернистость не должна
превышать 100 ед.).
- Тщательно
удалите остатки наждачной бумаги.
- Если
коленчатый вал в процессе проведения работ
был провернут - установите поршень первого
цилиндра в положение ВМТ и снова немного
поверните коленчатый вал назад, обратитесь к
Разделу Снятие
и установка зубчатого ремня.
- Перед
установкой на место головки цилиндров
установите коленчатый и распределительный
валы в положение ВМТ первого цилиндра,
обратитесь к Разделу Снятие
и установка зубчатого ремня.
- Для
центровки вставьте в переднее наружное
отверстие для болтов крепления головки
цилиндров направляющую оправку AUDI-3450/2А
или HAZET 2571-5.
|
Перед установкой головки цилиндров
проверьте, можно вынуть вверх
направляющую оправку. При
необходимости, немного прошлифуйте
насечку направляющей оправки. |
- Установите
новую уплотнительную прокладку так, чтобы
надпись на ней (номер запчасти) можно было
прочитать.
- Установите
головку цилиндров, вставьте оставшиеся 8
болтов крепления и затяните их от руки.
- Выверните
через отверстия для болта направляющую
оправку, вращая её влево.
- Вставьте
оставшиеся 2 болта крепления головки
цилиндров и также затяните их от руки.
|

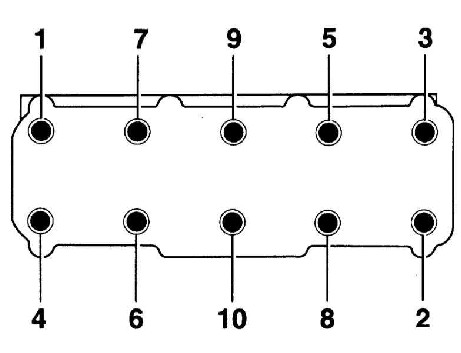

- Затяните
болты крепления головки цилиндров в
последовательности с 1 по 10 приведёнными в Спецификациях усилиями.
|
|
- Дальнейшая
установка выполняется в последовательности,
обратной снятию.
- Установите
на место зубчатый ремень и отрегулируйте
фазы газораспределения.
- Установите
клиновой ремень и устройство натяжения.
- Замените
охлаждающую жидкость.
|
|
Бензиновые двигатели 1.8 и 2.0 л

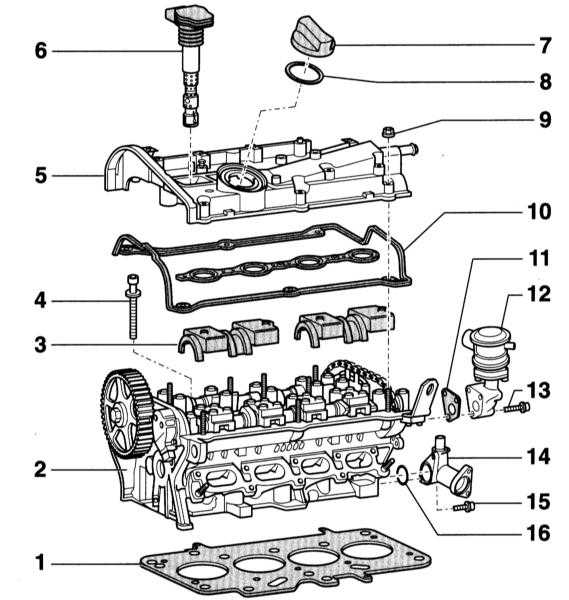

Головка цилиндров. Бензиновый двигатель 1.8 л

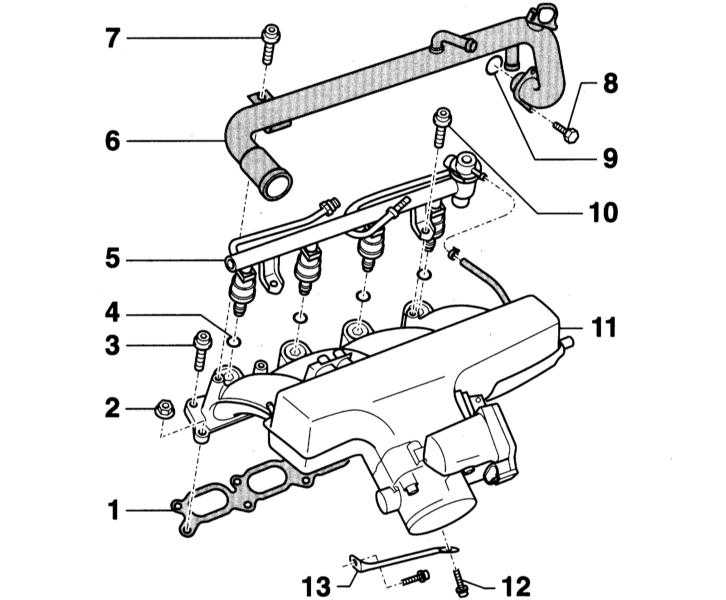

Навесные
элементы головки блока цилиндров. Бензиновый двигатель 1.8 л
Общие указания аналогичны бензиновому двигателю ALZ 1.6 л. На
иллюстрациях изображен бензиновый двигатель AVJ/BFB. Конструкция
бензинового двигателя 2.0 л аналогична.

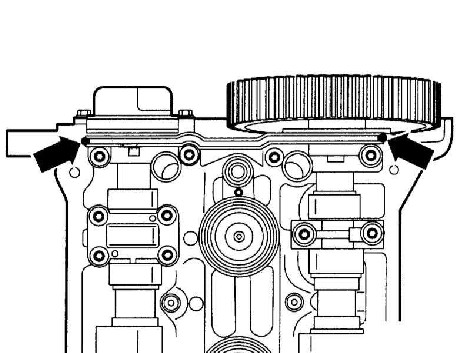

Уплотнение мест сопряжения крышки двойного подшипника/головки цилиндров
|
-
Двигатель 1.8 л: Смажьте
места указанные стрелками на верхней
уплотнительной поверхности головки цилиндров
небольшим количеством герметика, например,
AMV 174 004 01.
|
|
|

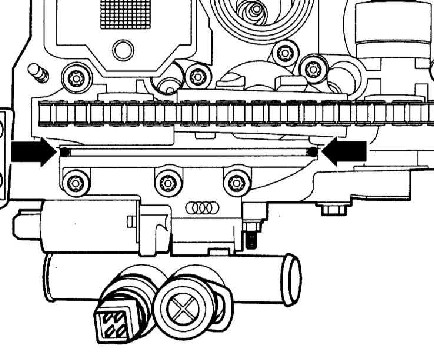

Уплотнение мест сопряжения механизма регулировки распределительных валов
и головки цилиндров
|
-
Двигатель 1.8 л: Смажьте
указанные стрелками места на верхней
уплотнительной поверхности головки цилиндров
небольшим количеством герметика, например,
AMV 174 004 01.
|
|
|

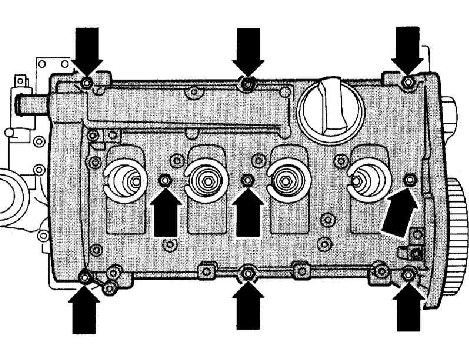

Отсоединение крышки головки цилиндров
|
- Выверните
гайки (стрелки на сопроводительной
иллюстрации) крепления крышки головки
цилиндров и снимите крышку.
|
|
|

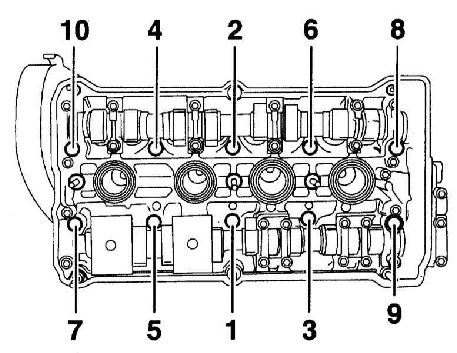

Затягивание болтов крепления головки цилиндров
|
- При
затяжке болтов крепления головки цилиндров
последовательность - обратная отсоединению,
т.е. с 10 по 1.
|
|
|
|
2 Затяните болты крепления головки цилиндров в
последовательности с 1 по 10 указанными в Спецификациях усилиями.
