3.1.2.7. ОСМОТР, ДЕФЕКТОВКА И РЕМОНТ ДЕТАЛЕЙ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ
Размеры клапанов четырехцилиндрового двигателя
|
впускной клапан
|
выпускной клапан
|
a
|
40,0 мм
|
33,0 мм
|
b
|
7,97 мм
|
7,95 мм
|
с
|
91 мм
|
90,8 мм
|

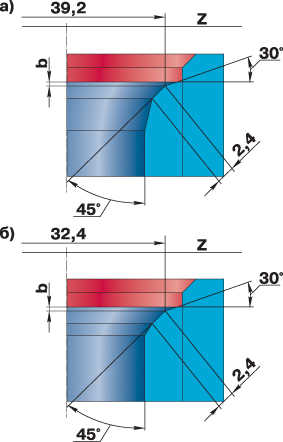

Размеры седла клапана
|
Размеры седла клапана:
а) впускного клапана
б) выпускного клапана |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. После
разборки головки блока промыть все детали в
бензине, протереть и просушить. Очистить камеры
сгорания и клапаны от нагара. |
2. Осмотреть
головку блока. Если есть трещины на стенках
камеры сгорания, следы прогара и т.п., заменить
головку блока. |
3. Проверить
с помощью металлической линейки и щупов, не
нарушена ли плоскостность поверхности головки,
прилегающей к блоку. Для этого линейку поставить
ребром на поверхность головки блока посередине,
вдоль и затем поперек и щупом измерить зазор
между поверхностью головки и линейкой. Если
зазор превышает 0,1 мм, головку заменяют или
прошлифовывают. Минимальная допустимая высота
головки 132,75 мм. Если при шлифовке высота
головки получилась меньше, головку необходимо
заменить. |
4. Проверить
головку на отсутствие трещин, для этого подвести
к одному из отверстий рубашки охлаждения шланг
для подвода сжатого воздуха. Заглушить все
отверстия в головке деревянными пробками.
Опустить головку в ванну с водой и подать сжатый
воздух под давлением 1,5 атм. В местах, где есть
трещины, будут выходить воздушные пузыри. |
5. Осмотреть
клапаны. При обнаружении на рабочей фаске
клапана трещин, коробления головки клапана,
прогорания, деформации стержня клапан необходимо
заменить. |
6. Незначительные
риски и царапины на рабочей фаске клапана можно
вывести притиркой. Клапан к седлу следует
притирать следующим образом:
– вставить клапан в головку блока;
– надеть на стержень клапана приспособление
для притирки клапанов;
– нанести на рабочую фаску клапана тонкой
слой притирочной пасты;
– поворачивать клапан с помощью
приспособления в обе стороны, периодически
прижимая к седлу. Внешним признаком
удовлетворительной притирки является однотонный
матово-серый цвет рабочей фаски и клапана. |
7. После
притирки тщательно промыть седло и клапан и
тщательно протереть чистой тряпкой для удаления
остатков притирочной пасты. |
8. Чтобы
проверить герметичность клапана, установить его
в головку блока вместе с пружинами и сухарями.
После этого положить головку блока набок и
залить в канал, закрываемый клапаном, керосин.
Если в течение 3 мин керосин не просочится в
камеру сгорания, клапан считается герметичным.
Размеры клапана показаны на рис. Размеры
клапанов четырехцилиндрового двигателя. |
9. Проверить
состояние пружин клапанов. Искривленные пружины,
а также с трещинами или поломанные заменяют. |
10. Проверить
состояние седел клапанов. На рабочих фасках
седел не должно быть следов износа, раковин,
коррозии и т.п. Незначительные повреждения
(мелкие риски, царапины и т.п.) можно вывести
притиркой клапанов. Более значительные дефекты
устраняют шлифовкой. При шлифовке следует
выдержать размеры седла, указанные на рис. Размеры
седла клапана. |
11. После
шлифовки притереть клапаны. Затем тщательно
очистить и продуть сжатым воздухом головку
блока, чтобы в каналах, закрываемых клапанами, и
в камерах сгорания не осталось абразивных
частиц. |
|

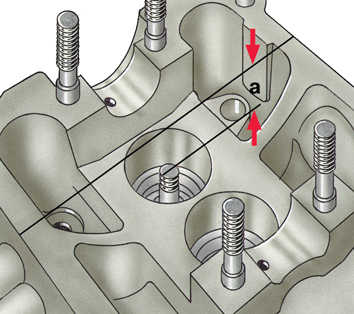

12. Следует
учесть, что после шлифовки седла клапан садится
в седло глубже. Поэтому на двигателях с
гидротолкателями клапанов после шлифовки нужно
измерить расстояние а между торцом стержня
клапана, прижатого к седлу, и верхней плоскостью
головки блока. Если этот размер меньше 33,8 мм
для впускных клапанов и меньше 34,1 мм для
выпускных, следует заменить головку блока, так
как в этом случае нарушается нормальная работа
гидротолкателей клапанов. Таким образом,
уменьшение рабочей фаски седла клапана не должно
быть больше разности размера а до шлифования и
минимального допустимого размера а. |
13. Проверить
зазоры между направляющими втулками и клапанами.
Для этого вставить клапан в направляющую втулку
так, чтобы торец стержня клапана был заподлицо с
торцом направляющей втулки. |
|

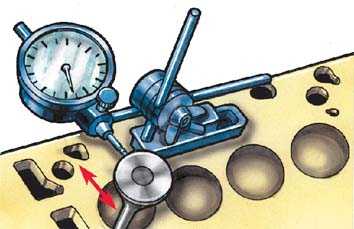

14. К
головке клапана установить ножку индикатора.
Перемещая клапан от упор до упора в
горизонтальной плоскости, измерить зазор. Если
перемещение впускного клапана превышает 1,0 мм,
а выпускного – 1,3 мм, заменить втулки и
клапаны. Диаметры стержней впускного и
выпускного клапанов различные, поэтому нужно
проверять втулки впускных клапанов, вставляя
впускной клапан, а выпускных – выпускной клапан. |
|
