CONTROL PANEL AND ON-BOARD INSTRUMENTS

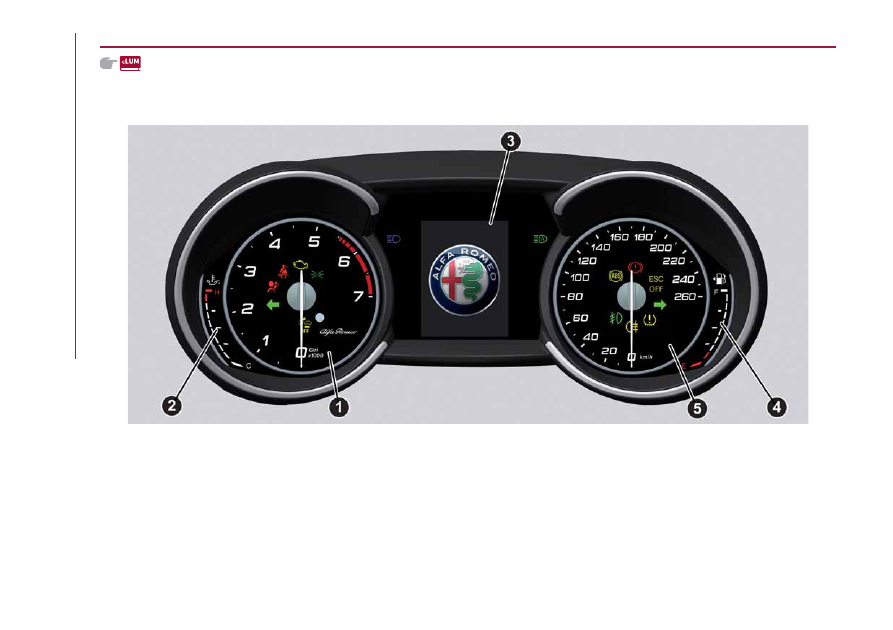

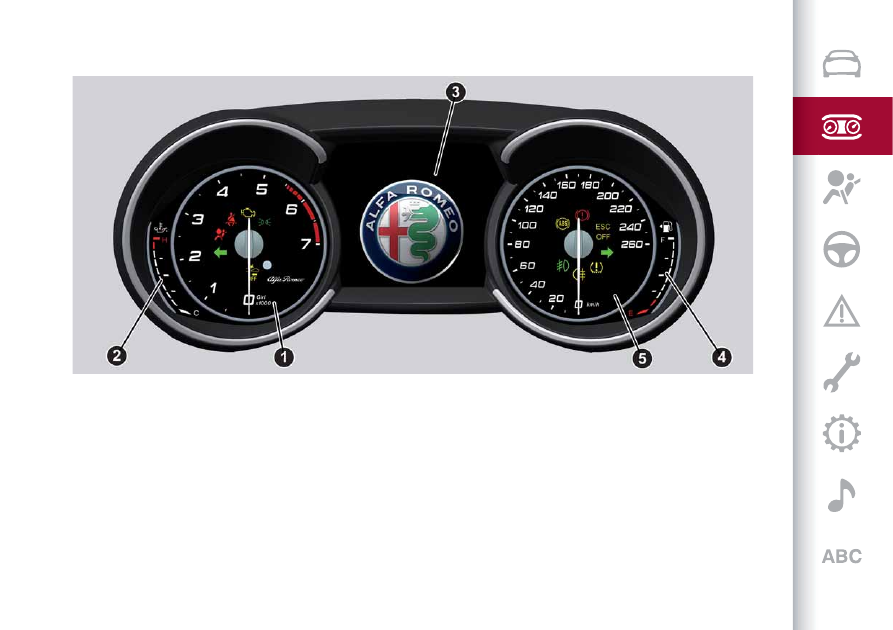

VERSIONS WITH 3.5” TFT DISPLAY

1. Rev counter 2. Digital engine oil temperature gauge with overheating warning light 3. TFT Display 4. Digital fuel level gauge

(the triangle on the left side of the symbol indicates the side of the vehicle with the fuel filler) 5. Speedometer

49

05026S0010EM

44

KNOWING

THE

INSTRUMENT

P

ANEL

VERSIONS WITH 7” TFT DISPLAY

1. Rev counter 2. Digital engine oil temperature gauge with overheating warning light 3. TFT Display 4. Digital fuel level gauge

(the triangle on the left side of the symbol indicates the side of the vehicle with the fuel filler) 5. Speedometer
Apart from the instrument panel display size, there may be small differences according to the version or the end market destination
of the car.

50

05026S0011EM

45

DISPLAY

DESCRIPTION

The vehicle can be equipped with a 3.5" or 7" TFT Display.

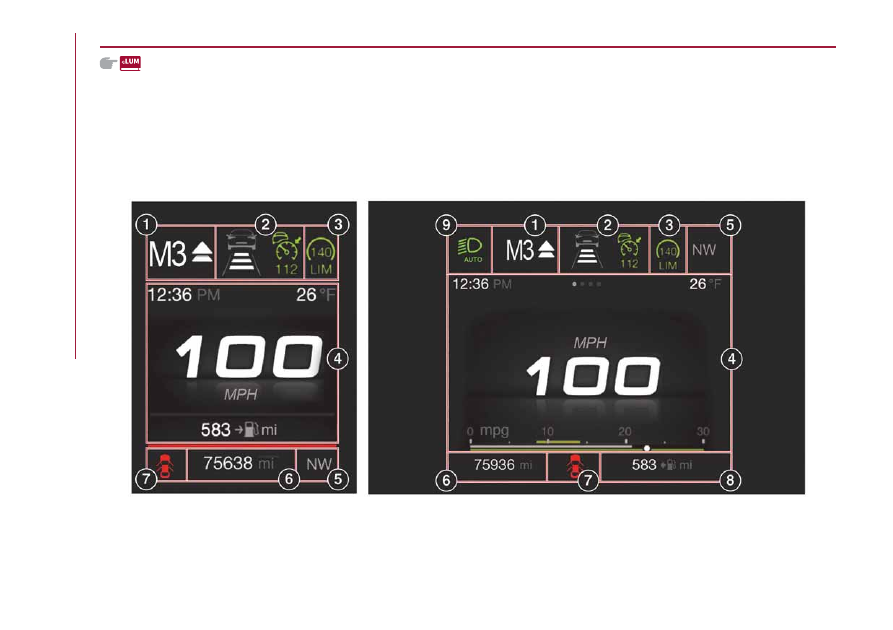

RECONFIGURABLE TFT DISPLAY

During operation, the display is divided into multiple sections which show driving data, warnings and failure indications. This shows
the display layout, identifying the various sections.

1. Transmission information. 2. Front, side anti-collision systems, Cruise Control. 3. Speed limit warning

light. 4. Reconfigurable main area. 5. Compass. 6. Odometer. 7. Failure/information symbols (e.g. danger of ice, open doors,
ABS operation, etc.). 8. Range (7" TFT Display only). 9. Light icons (dipped beam/high beam) (solo 7” TFT Display).

51

05036S0115EM

46

KNOWING

THE

INSTRUMENT

P

ANEL

1 Transmission Information

Shows the following information related
to the transmission operation mode (M, P,
R, N, D).
If the gear is changed using the steering
wheel lever (where provided), In D mode
or manual M mode, it also displays the
engaged gear.
In M mode, it also shows when to shift
gear up or down.

2 Front, side anti-collision systems,
Cruise Control

Displays the operation the following
modes:

Forward Collision Warning (FCW)
Lane Departure Warning (LDW)
Cruise Control (CC) or Active Cruise

Control (ACC) (where provided)
For further information, see relevant
paragraphs.

3 Speed limit warning light

Shows information regarding the Speed
Limiter function.
For further information, see relevant
paragraph.

4 Reconfigurable main area

Can display the following screens:

Home
Trip A
Trip B (can be activated/deactivated

on the Connect system)

Performance

The screens can be selected, on rotation,
by pressing the button shown in fig. 52.

Depending on the chosen driving mode
(Dynamic / Dynamic + (where provided),
Normal, Advanced Efficiency), which can
be selected through the “Alfa DNA™”
system, the screens can be graphically
different. The navigation instructions and
call information can be repeated on the
Connect system display and also in this
area of the display. These functions can
be set on the Connect system.

Home
The parameters shown on the display, for
the modes: Dynamic / Dynamic + (where
provided), Normal and Advanced
Efficiency are:

Time (on the 3.5" FT display shown

only if the Phone function repeat mode
has not previously been activated).

Outside temperature (on the 3.5" FT

display shown only if the Phone function
repeat mode has not previously been
activated).

Current speed (shown if the repeat

modes of the Phone and Navigation
functions have not been previously
activated).

Range (on the 3.5" FT display shown if

the Radio and Media functions repeat
mode have not been previously
activated).

Trip A and B
The "Trip computer" can be used to
display, for all driving modes (Dynamic,
Normal, Advanced Efficiency) and with
the ignition device ON, the
measurements regarding the operating
state of the car. This function is
characterised by two separate records,
called “Trip A” and “Trip B” (the latter can
be deactivated by the Connect system),
where the car’s “complete missions”
(journeys) are recorded in a reciprocally
independent manner.
“Trip A” and “Trip B” allow you to see the
following values:

Distance travelled
Average fuel consumption
Average speed
Active trip
Fuel consumption indicator (7" TFT

Display only)

52

05036V0002EM

47

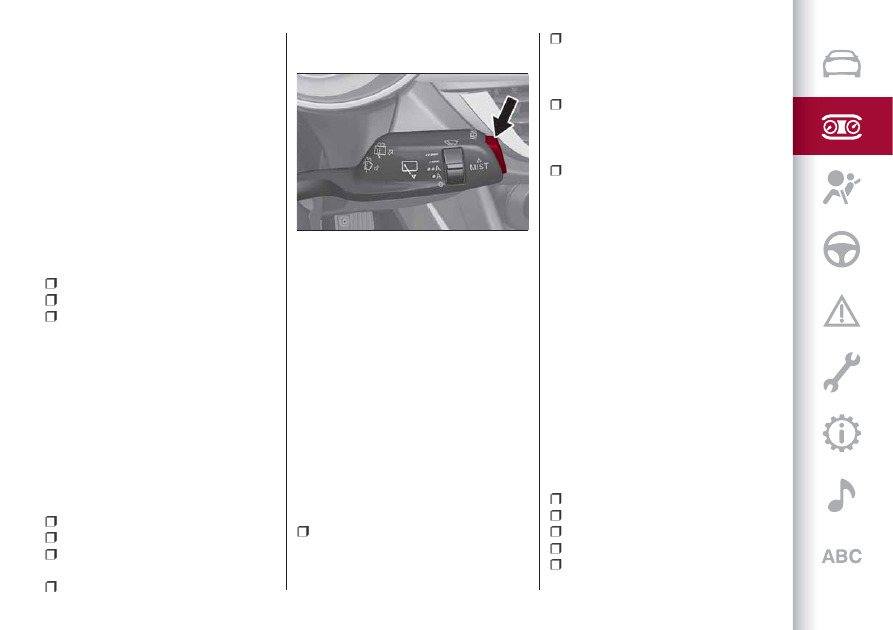

To reset the values, press and hold down
the button on the right stalk fig. 52.

Performance
The displayed parameters are different
in function from the active mode, and the
modes can be selected through the “Alfa
DNA™” system and are as follows:

Normal: The screen graphically

reproduces some parameters closely
linked to the efficiency of the driving
style, with a view to limiting consumption;

Advanced Efficiency: The three central

icons on the screen indicate the
effectiveness of the driving style, linked
to the following parameters:
acceleration, deceleration and gear
shifts, with a view to limiting
consumption. The bar below the icons
shows current consumption and the
green line represents the optimal area.
The globe (7" TFT Display) lights up
gradually according to lower
consumption.

Dynamic / Dynamic + (where

provided): The displayed parameters are
related to car stability, the graphs
illustrate the trend of the
longitudinal/lateral accelerations
(G-meter information), considering
gravity acceleration as a reference unit.
Lateral acceleration peaks are also
indicated.

5 Compass

Views the position indicating the cardinal
point.

6 Milometer

Indicates the total kilometres (or miles)
travelled.

7 Failure warning lights

Area dedicated to displaying failures, the
following symbols could be displayed on
rotation:

Low criticality symbols (yellow amber).
High criticality symbols (red).

8 Car range (7" TFT Display only)

Indicates the kilometres (or miles) left
before the fuel tank is empty.

9 Light icons (7” TFT Display only)

Displays the icon related to the active
mode among the following:

dipped beam headlights;
main beam headlights;
Auto low beam headlights;
Auto main beam headlights.

PARAMETERS SET BY USER

A series of user-programmable functions
can be set using the Connect system.
The basic settings only are described:

Units & Language
Time & Date
Control panel

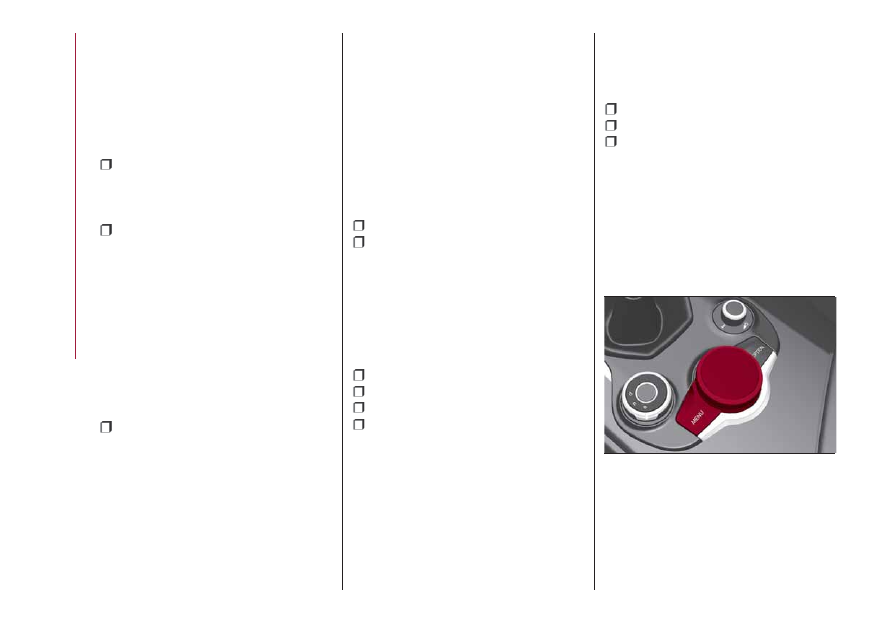

To access the list with the
aforementioned items, proceed as
follows: from the main menu, activated
by pressing the MENU button fig. 53,
select the function "Settings", by turning
and pressing the Rotary Pad.
Turn the Rotary Pad to choose the
desired option and press to activate it.

53

05036V0040EM

48

KNOWING

THE

INSTRUMENT

P

ANEL

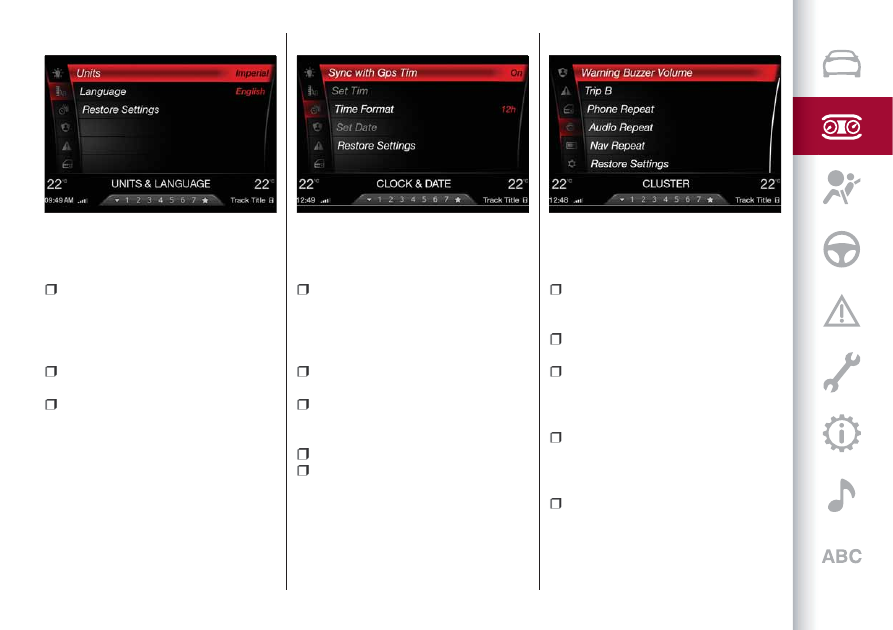

Units & Language

The following settings can be modified
when this mode is selected fig. 54:

Measure units (by selecting this item

you can choose between the metric,
imperial or custom systems; this last
option lets you set the measure unit for
each individual size).

Language (by selecting this item you

can choose the system viewing language).

Restore Settings (allows you to delete

the settings from this menu and restore
the default settings).
To access and adjust the various settings,
turn and press the Rotary Pad to select
and confirm the selection.

Time and Date

The following settings can be modified
when this mode is selected fig. 55:

Sync with GPS Time (activates/

deactivates the clock synchronization
through the GPS; if the function is
deactivated, the options Set Time and
Set Date are enabled).

Set time (allows to manually set the

time).

Time format (allows to choose the

time format between a 12-hour and a
24-hour clock).

Set date (to set the date manually).
Restore Settings (allows you to delete

the settings from this menu and restore
the default settings).
To access and adjust the various settings,
turn and press the Rotary Pad to select
and confirm the selection.

Control panel

The following settings can be modified
when this mode is selected fig. 56:

Warning buzzer Volume (allows you to

set the volume of the warning buzzer to
seven levels).

Trip B (allows you to activate/

deactivate the function).

Phone Repeat (allows to

activate/deactivate the repetition of the
phone function screens on the instrument
panel display as well).

Audio repeat (allows to

activate/deactivate the repetition of the
audio (Radio and Media) function screens
on the instrument panel display as well).

Nav Repeat (allows you to

activate/deactivate the repetition of the
navigator function screens on the
instrument panel display as well).

54

05036S0016EM

55

05036S0017EM

56

05036S0018EM

49

Restore Settings (allows you to delete

the settings from this menu and restore
the default settings).
To access and adjust the various settings,
turn and press the Rotary Pad to select
and confirm the selection.

50

KNOWING

THE

INSTRUMENT

P

ANEL

WARNING LIGHTS AND MESSAGES

IMPORTANT The warning light switches on together with a dedicated message and/or acoustic signal when applicable. These
indications are indicative and precautionary and as such must not be considered as exhaustive and/or alternative to the information
contained in the Owner Handbook, which you are advised to read carefully in all cases. In the event of a failure indication, always
refer to the contents of this chapter.

IMPORTANT The failure indicators appearing on the display are divided into two categories: very serious and less serious faults.
Serious faults are indicated by a repeated and prolonged warning "cycle". Less serious faults are indicated by a warning "cycle" with a
shorter duration. You can stop the warning cycle in both cases by pressing the button located on the windscreen wiper lever. The
instrument panel warning light will stay on until the cause of the failure is eliminated.

51

WARNING LIGHTS ON INSTRUMENT PANEL

Possible detailed messages and/or acoustic signalling can be matched to a few warning lights and symbols.

Red warning lights

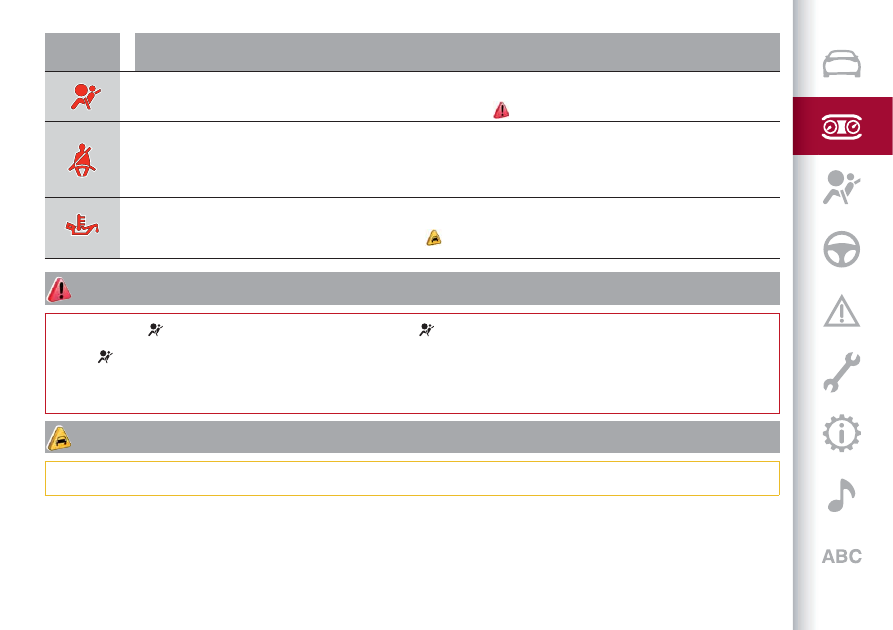

Warning

light

What it means

INSUFFICIENT BRAKE FLUID / ELECTRIC PARKING BRAKE ON
The warning light switches on when the ignition device is brought to ON, but it should switch off after a few seconds.

Low brake fluid level
The warning light turns on when the level of the brake fluid in the reservoir falls below the minimum level, possibly due to a leak in
the circuit.
Go to an Alfa Romeo Dealership to have the system checked as soon as possible.

Electric parking brake on
The warning light switches on when the electric parking brake is engaged.
Release the electric parking brake, then check that the warning light has switched off.
If the warning light stays on, contact an Alfa Romeo Dealership.

IMPORTANT If the car is parked on a gradient of more than 30% and/or the brake temperature is greater than 662°F (350°C),
when the parking brake is engaged, the warning light will flash to indicate a potentially unsafe condition.

EBD FAILURE

The simultaneous switching on of the

(red) and

(amber) warning lights with the engine on indicates either a failure of the

EBD system or that the system is not available. In this case, the rear wheels may suddenly lock and the vehicle may swerve when
braking sharply.
Drive very carefully to the nearest Alfa Romeo Dealership to have the system inspected immediately.

52

KNOWING

THE

INSTRUMENT

P

ANEL

Warning

light

What it means

AIR BAG FAILURE
The warning light switches on when the ignition device is brought to ON, but it should switch off after a few seconds. If the warning
light switches on constantly, this indicates a failure in the airbag system.

25) 26)

FRONT SEAT BELTS NOT FASTENED
The warning light switches on constantly if the vehicle is stationary and the driver side or passenger side seat belt, with the
passenger seated, is not fastened. The warning light flashes and a buzzer will sound if the vehicle is in motion and the driver side or
passenger side seat belt, with the passenger seated, is not correctly fastened.
Fasten or check correct fastening of the front occupants' seat belts.

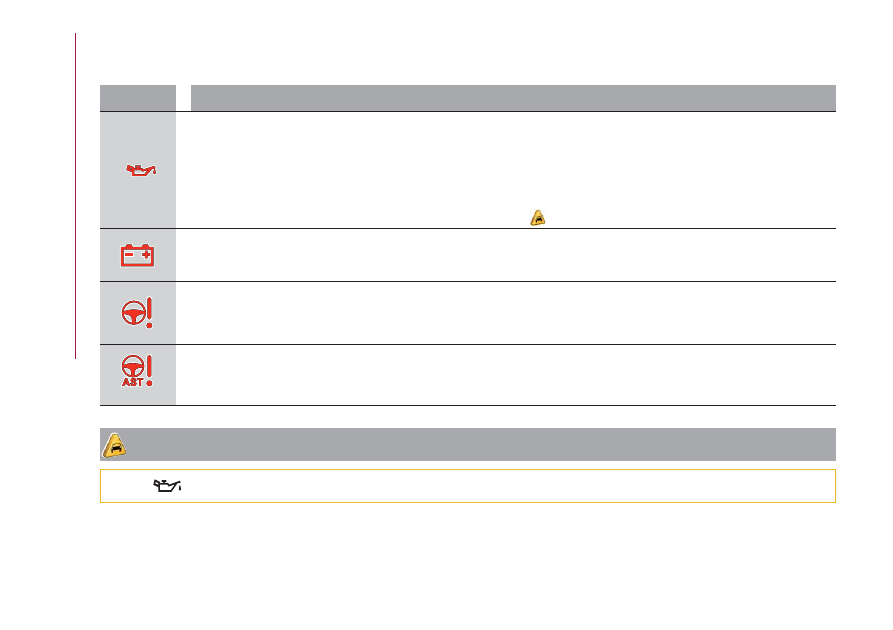

EXCESSIVE ENGINE OIL TEMPERATURE
The warning light switches on in the case of engine oil overheating.
If the problem persists, contact an Alfa Romeo Dealership.

12)

WARNING

25) The fault of the

warning light is signalled by the switching on of the

icon on the instrument panel. In this case, the warning light may not

indicate any faults with the restraint systems. Before proceeding, contact an Alfa Romeo Dealership to have the system checked immediately.
26) If the

warning light does not switch on when the ignition device is moved to ON or if it stays on when driving (together with the message on

the display), there might be a fault in the restraint systems; in this case, the airbags or pretensioners may not deploy in the event of an accident or,
in a lower number of cases, they could deploy erroneously. Before proceeding, contact an Alfa Romeo Dealership to have the system checked
immediately.

IMPORTANT

12) If the symbol switches on when driving, stop the vehicle and the engine immediately.

53

Amber warning lights

Warning

light

What it means

ABS FAILURE
The warning light switches on when the ignition device is brought to ON, but it should switch off after a few seconds.
The warning light switches on to indicate an ABS fault. In this case the braking system maintains its efficiency unaltered but
without the advantage of the ABS system.
Drive carefully and contact an Alfa Romeo Dealership as soon as possible.

TPMS FAILURE
The warning light switches on when a failure is detected in the TPMS. Should one or more wheels be fitted without sensors, the
display will show a warning message until initial conditions are restored.
Do not continue driving with one or more flat tyres as handling may be compromised. Stop the vehicle, avoiding sharp braking and
steering. Immediately restore the correct inflation pressure using the Tire Repair Kit (see "Repairing a wheel" paragraph in the "In
an emergency" chapter) and contact the dedicated Alfa Romeo Dealership as soon as possible.

Tyre pressure low
The warning light switches on to indicate that the tyre pressure is lower than the recommended value and/or that slow pressure
loss is occurring. In these cases, optimal tyre duration and fuel consumption may not be guaranteed.
In any situation in which the message on the display is "See manual", it is ESSENTIAL to refer to the contents of the "Wheels and
rims" paragraph in the "Technical data" chapter, strictly complying with the indications that you find there.

ESC SYSTEM
When the ignition device is brought to ON, the warning light switches on, but should switch off as soon as the engine is started.
ESC system intervention: Intervention by the system is indicated by the flashing of the warning light: it indicates that the car is in
critical stability and grip conditions.

ECS system failure: If the warning light does not switch off, or if it stays on with the engine running, a failure was found in the ESC
system.
In these cases, contact an Alfa Romeo Dealership as soon as possible.

Hill Start Assist system failure: the switching on of the warning light indicates a Hill Start Assist system failure.
In these cases, contact an Alfa Romeo Dealership as soon as possible.

PARTIAL / TOTAL DEACTIVATION OF ACTIVE SAFETY SYSTEMS
When the ignition device is brought to ON, the warning light switches on, but should switch off as soon as the engine is started.
The warning light switches on to indicate that some active safety systems have been partially or totally deactivated.
For further details about the active safety systems see the "Active safety systems" paragraph in the "Safety" chapter. When the
active safety systems are reactivated, the warning light switches off.

54

KNOWING

THE

INSTRUMENT

P

ANEL

Warning

light

What it means

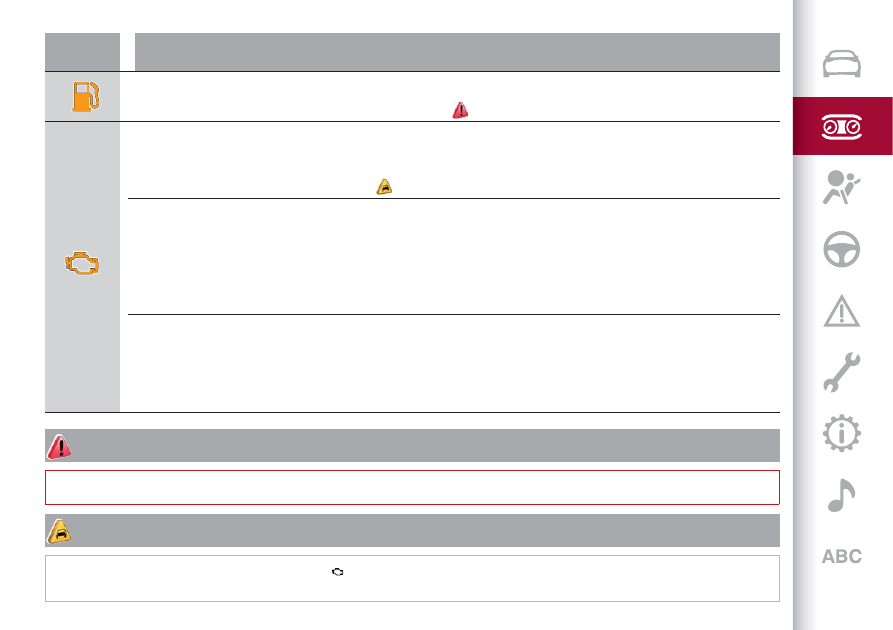

FUEL RESERVE / LIMITED RANGE
The warning light (or the icon on the display) turns on when there are about 1.8 UK gal (8 litres) of fuel left in the tank, for Diesel
versions, and about 2 UK gal (9 litres) of fuel for petrol versions.

27)

INJECTION / EOBD SYSTEM FAILURE
In normal conditions, when the ignition device is brought to ON, the warning light switches on, but it should switch off as soon as the
engine is started.
The operation of the warning light may be checked by the traffic police using specific devices. Comply with the laws and
regulations of the country where you are driving.

13)

Injection system failure
If the warning light remains on, or it switches on whilst driving, the injection system is not working properly. The warning light on
constantly signals a malfunction in the supply/ignition system which could cause high exhaust emissions, a possible loss of
performance, poor driveability and high consumption.
The warning light switches off if the malfunction disappears, but is still stored by the system.
Under these conditions, the vehicle can continue travelling at moderate speed but without demanding excessive effort from the
engine or high speed. Prolonged use of the car with the warning light on constantly may cause damage. Contact an Alfa Romeo
Dealership as soon as possible.

Catalytic converter damaged
If the warning light flashes, it means that the catalytic converter may be damaged.
Release the accelerator pedal to lower the speed of the engine until the warning light stops flashing. Continue the journey at
moderate speed, trying to avoid driving conditions that may cause further flashing and contact an Alfa Romeo Dealership as soon
as possible.

WARNING

27) If the warning light (or the icon on the display) flashes whilst driving, contact an Alfa Romeo Dealership.

IMPORTANT

13) If, turning the ignition device to ON, the warning light

does not turn on or if it turns on steadily or flashing when travelling (on some versions

together with the message on the display), contact an Alfa Romeo Dealership as soon as possible.

55

Warning

light

What it means

AdBlue® (UREA) INJECTION SYSTEM FAILURE (2.2 JTD versions only)
The warning light appears, on some versions together with a dedicated message on the instrument cluster display, if a fluid not
conforming with nominal features is introduced or if an average AdBlue® (UREA) consumption of over 50% is detected.
Contact an Alfa Romeo Dealership as soon as possible.
If the problem is not solved, a specific message will appear on the instrument panel display whenever a certain threshold is reached
until it will no longer be possible to start the engine. When there are approximately 124 miles (200 km) before you will no longer
able to restart the engine, on some versions a dedicated message will appear fixed on the instrument panel display accompanied
by warning tone.

CATALYTIC CONVERTER DAMAGED (2.0 T4 MAir versions with GPF only)
If the warning light flashes, it means that the catalytic converter may be damaged.
Release the accelerator pedal to lower the speed of the engine until the warning light stops flashing. Continue the journey at
moderate speed, trying to avoid driving conditions that may cause further flashing and contact an Alfa Romeo Dealership as soon
as possible.

FORWARD COLLISION WARNING SYSTEM (FCW) (where available)
This warning light informs the driver that the frontal collision alarm function is not enabled.

REAR FOG LIGHT
The warning light switches on when the rear fog light is activated.

56

KNOWING

THE

INSTRUMENT

P

ANEL

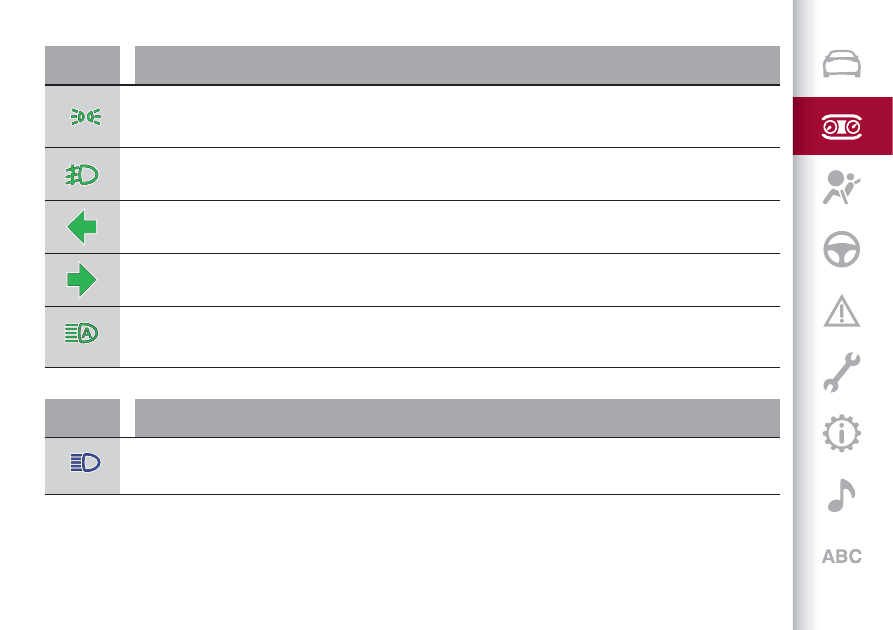

Green warning lights

Warning

light

What it means

SIDE LIGHTS AND DIPPED BEAM HEADLIGHTS
The warning light switches on when the side lights or dipped headlights are turned on.
"Follow me" function engaged
This function allows the headlights to remain on for 30, 60 or 90 seconds after the ignition device was placed in STOP position.

FOG LIGHTS
The warning light comes on when the front fog lights are turned on.

LEFT DIRECTION INDICATOR
The warning light switches on when the direction indicator control stalk is moved downwards or, together with the right direction
indicator, when the hazard warning light button is pressed.

RIGHT DIRECTION INDICATOR
The warning light switches on when the direction indicator control stalk is moved upwards or, together with the left direction
indicator, when the hazard warning light button is pressed.

AUTOMATIC HIGH BEAM HEADLIGHTS (on 3.5" TFT Display)
This warning light comes on when the automatic main beam headlights are activated.

Blue warning lights

Warning

light

What it means

MAIN BEAM HEADLIGHTS (on 3.5" TFT display)
The symbol comes on when the main beam headlights are activated.

57

SYMBOLS ON THE DISPLAY

Red symbols

Symbol

What it means

LOW ENGINE OIL PRESSURE
The symbol indicates that the engine oil pressure is low.
If it turns on temporarily or flashes (for about 5 seconds), check the oil level by following the corresponding procedure (see the
description in the “Checking levels” paragraph in the “Maintenance and care” chapter) and top up to the correct level if necessary.
If the symbol turns on continuously, contact an Alfa Romeo Dealership to have the system checked.
WARNING IF THE SYMBOL TURNS ON CONTINUOUSLY: Do not use the car until the failure has been solved. When the symbol
turns on, it does not indicate the amount of oil in the engine: the oil level can be checked on the display upon entering the vehicle
and also by activating the "Oil level" function on the Connect system.

14)

ALTERNATOR FAILURE
The switching on of the symbol with engine on corresponds to an alternator failure.
Contact an Alfa Romeo Dealership as soon as possible.

POWER STEERING FAILURE
If the symbol remains on, you could not have steering assistance and the effort required to operate the steering wheel could be
increased; steering is, however, possible.
Contact an Alfa Romeo Dealership as soon as possible.

ALFA™ SYSTEM STEERING TORQUE (AST) FAILURE
The switching on of the symbol signals a failure in the automatic steering correction system.
Contact an Alfa Romeo Dealership to have the system checked.

IMPORTANT

14) If the

symbol switches on when driving, stop the engine immediately and contact an Alfa Romeo Dealership.

58

KNOWING

THE

INSTRUMENT

P

ANEL

Symbol

What it means

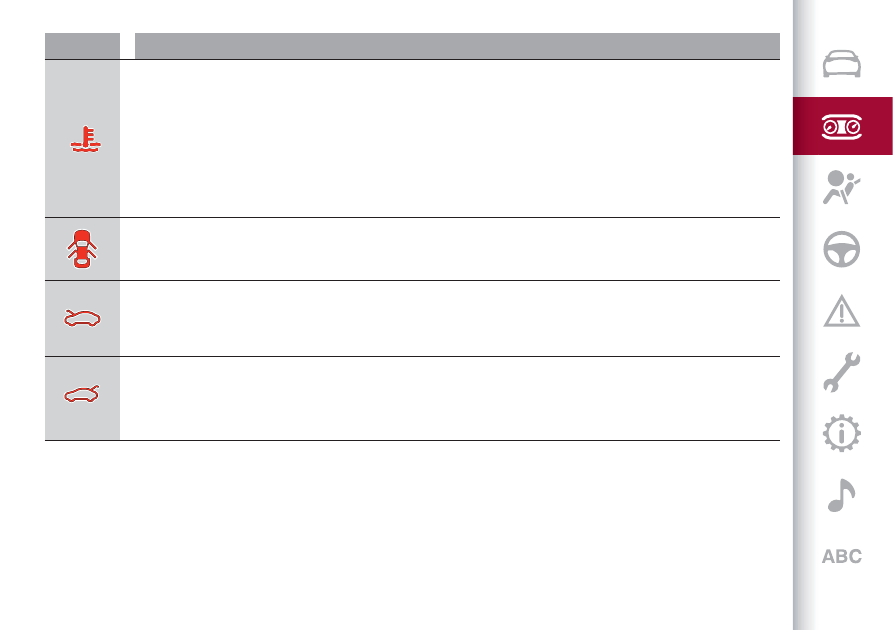

ENGINE COOLANT TEMPERATURE TOO HIGH
The symbol lights up when the engine has overheated.
In normal driving conditions: stop the car, switch off the engine and check that the coolant level in the reservoir is not below the
MIN mark. In this case, wait for the engine to cool down, then slowly and carefully open the cap, top up with coolant and check that
the level is between the MIN and MAX marks on the reservoir itself. Also check visually for any fluid leaks. Contact an Alfa Romeo
Dealership if the symbol comes on when the engine is started again.
If the vehicle is used under demanding conditions (e.g. in high-performance driving): slow down and, if the warning light stays on,
stop the vehicle. Stop for 2 or 3 minutes with the engine running and slightly accelerated to facilitate better coolant circulation,
then turn the engine off. Check that the coolant level is correct as described above.
IMPORTANT Over demanding routes, it is advisable to keep the engine running and slightly accelerated for a few minutes before
turning it off.

DOOR OPEN
The symbol switches on when one or more doors are not completely shut. An acoustic signal is activated with the doors open and
the car moving.
Close the doors properly.

BONNET NOT PROPERLY SHUT
The symbol turns on when the bonnet is not properly closed, along with the icon, an image of the car with an open bonnet also
appears on the display.
A buzzer is heard when the bonnet is open and the vehicle is moving.
Close the bonnet properly.

TAILGATE NOT PROPERLY SHUT
The symbol turns on when the tailgate is not properly closed, along with the icon, an image of the vehicle with an open tailgate also
appears on the display.
A buzzer is heard with open tailgate and vehicle moving.
Close the tailgate properly.

59
