Alfa Romeo Giulia (2019 year). Manual - part 2

Electric folding

(where provided)

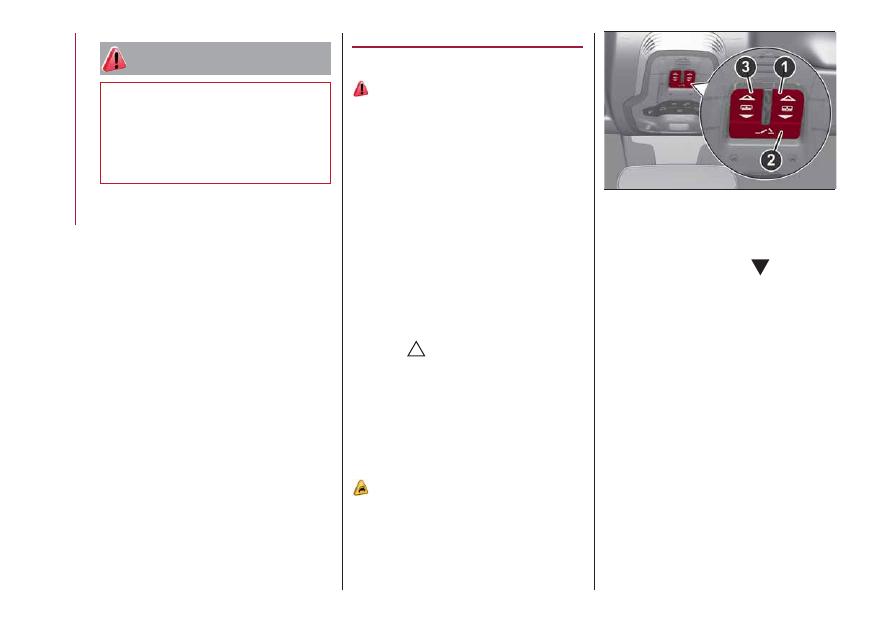

With device 1 in position D, move it to
position C fig. 28. Turn the device 1 again
to position C to return the mirrors to the
driving position. If device 1 is turned
again during door mirror folding (from
closed to open position and vice versa),
their movement direction is reversed.

Automatic activation
Activating the central door locking
system from outside the car
automatically folds the mirrors, they
return to the driving position when the
ignition device is turned to the ON
position. If the external mirrors were
folded operating on the device 1, they
could be returned to the driving position
only operating a new control on the
device.

Activation/deactivation of the function
The electric mirror folding function can
be activated/deactivated using the
Connect system menu (the default
setting of the function is “Off”).
Alternatively, you can choose to
open/close the mirrors automatically
when opening/closing the doors (using
the electronic key or the Passive Entry
system, where provided).
IMPORTANT The mirrors must always be
open while driving and should never be
folded.

ELECTROCHROMIC EXTERIOR
MIRRORS

(where provided)
As well as an inside mirror, an
electrochromic mirror is also available on
some versions, which automatically
modifies its reflecting properties to
prevent dazzling the driver. The
dazzle-prevention electrochromic
enabling/disabling button fig. 27 is the
same for all rear view mirrors.

WARNING

16) As door mirrors are curved, and
therefore they may slightly alter the
perception of distance.

EXTERNAL LIGHTS

LIGHT SWITCH

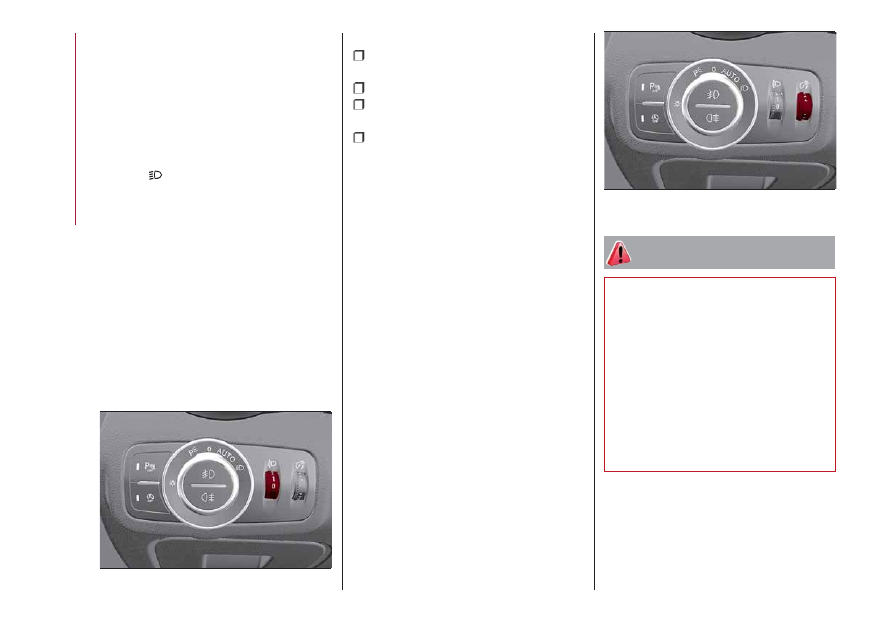

The light switches fig. 30, located on the
left side (left hand drive versions) or on
the right side (right hand drive versions)
of the dashboard, controls operation of
headlights, side lights, daytime running
lights, dipped beam headlights, front and
rear fog lights.

The external lights can be activated only
when the ignition device is in position ON,
except for the parking lights. See the
"Parking lights" paragraph, in this chapter
for more information.
The instrument panel and the various
controls on the dashboard will be lit up
when the exterior lights are switched on.

30

04126S0005EM

26

KNOWING

Y

OUR

C

A

R

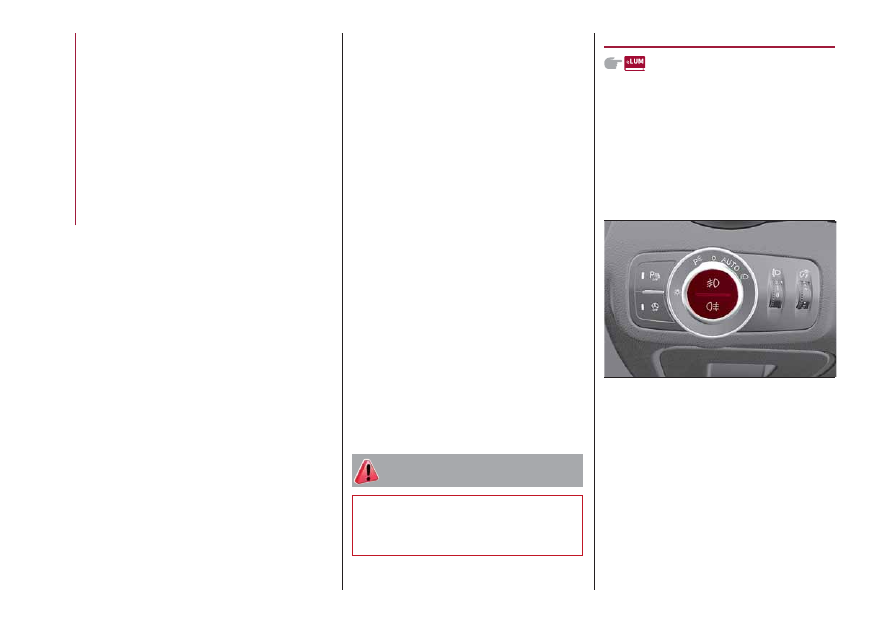

AUTO FUNCTION (Dusk sensor)

This is implemented by an infrared LED
sensor on the windscreen that works in
conjunction with the rain sensor. It is able
to detect variations in the outside light
level based on the light sensitivity set
through the Connect system.
The dusk sensor sensitivity can be
adjusted according to 3 levels: level
1=minimum sensitivity, level 2=average
sensitivity, level 3=maximum sensitivity.
The higher the sensitivity set, the lesser
is the external light variation needed to
switch the lights on (e.g. with a setting on
level 3 at sunset the headlights come on
earlier than levels 1 and 2).

Function activation

Turn the light switch to AUTO.

IMPORTANT The function can only be
activated with the ignition device at ON.

Function deactivation

Turn the light switch to a position other
than AUTO.

DIPPED HEADLIGHTS

Turn the light switch to

to switch on

the side lights, the lights on the
instrument panel and the dipped beam
headlights.
The

warning light switches on in the

instrument panel.

DAYTIME RUNNING LIGHTS (DRL) AND

SIDE LIGHTS (Daytime Running Lights)

(where provided)

17) 18)

With the ignition device turned to ON and
the light switch turned to the O position,
the daytime running lights, the rear light
clusters and the number plate lights are
automatically activated.
Where provided, if the direction
indicators are operated, the brightness
of the corresponding DRL will be
decreased as long as the direction
indicators are on.
Where provided, the DRL can be
activated/deactivated from Connect
system, by selecting the following
functions in sequence on the main MENU:
"Settings", "Lights" and "Daytime Running
Lights".

IMPORTANT In markets where DRL use is
not required, these lights work as side
lights and they are switched on and off
jointly with the main beam headlights.

FRONT FOG LIGHTS

(where provided)
The fog light switch is integrated with the
light switch.
Press the

button to turn on the fog

lights with side lights and dipped beam
headlights on.

To turn off the fog lights, press the

button again or turn the switch to the

O position.
The fog lights are switched on with the
dipped beam headlights or DRL on (the
latter work as side lights) and are
switched on when switching on the main
beam headlights but not when the main
beam headlights are flashed only.
If the fog lights are not switched off
before stopping the engine, the next time
the engine is started they will switch on
again.

Cornering lights

(where provided)
The fog lights perform cornering
function. This function allows to
illuminate the road or a corner better by
lighting the corresponding fog light.
The cornering function can be
deactivated on the Connect system by
selecting the following functions in
sequence on the main menu: "Settings",
"Lights" and "Cornering Lights".

REAR FOG LIGHT

The rear fog light switch is integrated
with the light switch.
Press the

button to switch the light

on/off.
The rear fog light switches on only when
the dipped beam headlights or fog lights

27

are switched on. The light can be
switched off by pressing the

button

again or by switching off the dipped
beam headlights.
When the engine is stopped with the rear
fog lights on, the next time the engine is
started the lights will, however, be off.

PARKING LIGHTS

They are switched on if, within a few
seconds from stopping the engine, the
light switch is taken first to the O
position and then to position

. All side

lights switch on, if you want to leave only
those on one side (right/left) switched on,
you need to move the direction indicators
control on the position on the side you
wish to leave on.
When a front door is opened with the
light switch in position

, a tone will be

heard to inform the driver that the
parking lights are on.
The

warning light switches on in the

instrument panel.

IMPORTANT Turning the ignition switch
to ON turns off the parking lights, which
were on only on one side.

HEADLIGHTS OFF TIMER

The "Follow Me" function delays the
switching off of the headlights after the
vehicle has been stopped.
The function can be activated from the

Connect system by selecting the
following functions in sequence on the
main menu: "Settings", "Lights" and
"Follow me"; the side lights and the
dipped beam headlights stay on for a
time that can be set between 30, 60 and
90 seconds.

Function activation

With the headlights on, take the ignition
device to the STOP position: the timer
starts when the light switch is rotated to
position O.

IMPORTANT To activate this function the
headlights must be deactivated within
2 minutes after the ignition device has
been taken to STOP.

Function deactivation

This function is deactivated by switching
on the headlights, the side lights or
bringing the ignition device to ON.

AFS (Adaptive Frontlight System)

FUNCTION

(where provided)
This is a system combined with Bi-Xenon
Headlamps (35W) which directs the main
light beam, horizontally and vertically,
and continuously and automatically
adapts it to the driving conditions round
bends/when cornering.
The system directs the light beam to light
up the road in the best way, taking into

account the speed of the car, the
bend/corner angle and the speed of
steering.

MAIN BEAM HEADLIGHTS

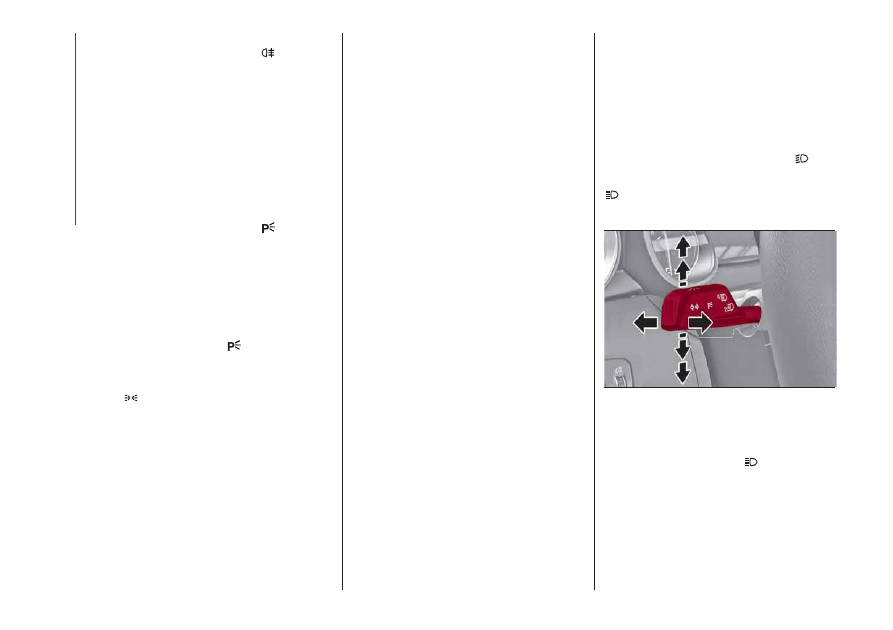

To activate the fixed main beam
headlights push the left lever towards
the instrument panel fig. 31. The light
switch must be turned to AUTO or

.

With main beam headlights on, the

warning light/icon on the instrument

panel will come on at the same time.

The main beam headlights are switched
off by pushing the left stalk forward
again. Warning light/icon

switches off

in the instrument panel.

Flashing the headlights

The flashing of the main beam headlights
is activated by pulling the left stalk

31

04126S0020EM

28

KNOWING

Y

OUR

C

A

R

towards the steering wheel, the lights
remain on while you are operating the
lever.

Automatic high beam (AHB system)
headlights

(where provided)
The AHB system is used to switch the
high beam headlights on and off
automatically and to adapt the lighting
near towns.
Function enabling

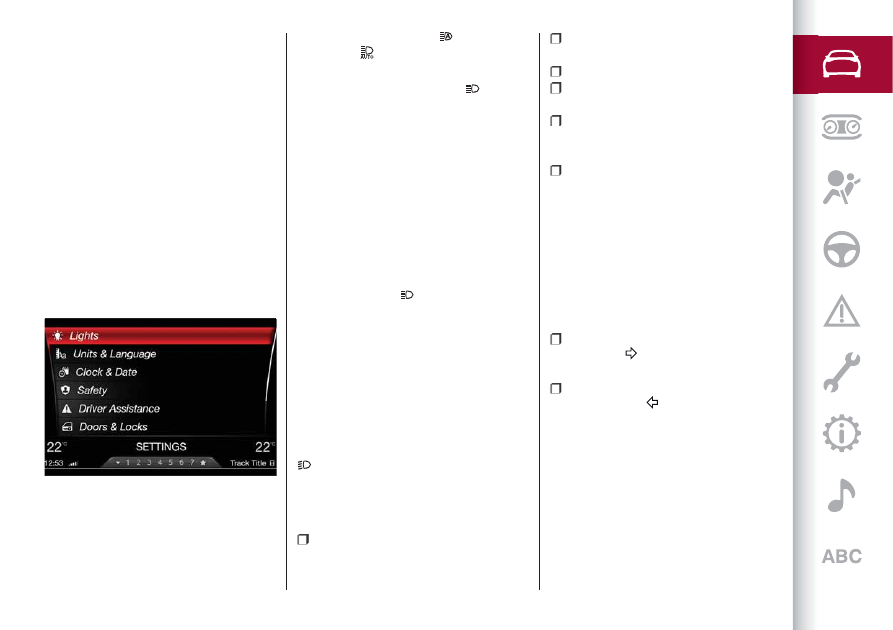

This function is enabled in the Connect
system by selecting “Settings”, “Lights”
fig. 32 and then “Automatic High Beam”
and with the light switch turned to the
AUTO position.

Function activation
When the high beam headlights are
operated for the first time (by pushing
the left stalk), this function is enabled (on

the instrument panel, the

warning

light or the

symbol will turn on).

If the high beam headlights are actually
on, the blue icon/warning light

will

also come on in the instrument panel.
The function activates the high beam
headlights when the speed is higher than
37 mph (60 km/h).
When the speed is lower than 15 mph
(25 km/h) and the function is active, the
function switches the main beam
headlights off.
If the fixed main beam headlights are
operated quickly again (pushing the left
stalk towards the instrument panel), the
warning light/icon

will switch on in the

instrument panel and the main beam
headlights will be switched on constantly
until the speed exceeds 37 mph
(60 km/h). When the speed of 37 mph
(60 km/h) is exceeded again, the
automatic functioning is reactivated.
Function deactivation
To deactivate the automatic function
rotate the light switch ring nut to position

.

IMPORTANT NOTES
The correct operation of the automatic
high beam function may be influenced by:

presence of reflections on road sign

surfaces;

dim light of other road users (e.g.

cyclists or pedestrians);

bad weather (rain or fog);
presence of dirt on the sensor or

obstruction of the sensor;

damage to the windscreen or presence

of dirt or ice/snow or misting up of the
windscreen;

presence of vehicles approaching in

the opposite direction partially obscured
by a central obstacle.

IMPORTANT Make sure that the
windscreen is always defrosted and
demisted in winter.

DIRECTION INDICATORS

Move the left stalk fig. 31 to the end of
its travel (unstable position):

up: right direction signal activated, the

warning light

flashes on the

instrument panel;

down: left direction signal activated,

the warning light

flashes on the

instrument panel.
The direction indicators are switched off
automatically when the steering wheel is
straightened.

"Lane Change" function

When you want to signal a lane change,
move the lever until the first impulse
(about half stroke).
The direction indicator on the selected

32

11126S0009EM

29

side flashes three times and then
switches off automatically.

SBL FUNCTION (Static Bending Light)

(where provided)
The SBL LEDs activate in order to better
illuminate the street and increase the
light angle while turning. This functione is
enabled by rotating the light switch to
position

or AUTO. The SBL LEDs

activate if the steering radius is below
0.3 mi (500 m).

HEADLIGHT ALIGNMENT ADJUSTMENT

Headlight alignment corrector

(where provided)
This device is not available on vehicles
equipped with Xenon headlights
(Bi-Xenon 35 W headlamp version), as
they require an automatic alignment
correction system.
It only operates with the ignition device
at ON.

To adjust it, rotate the ring nut fig. 33.

Position 0: one or two people on the

front seats;

Position 1: 4 or 5 passengers;
Position 2: 4 or 5 passengers + load in

the luggage compartment

Position 3: driver + maximum

admissible load stowed only in the
luggage compartment

IMPORTANT Check the headlight
alignment each time the weight of the
load transported changes.

INSTRUMENT PANEL AND CONTROL

BUTTON GRAPHIC BRIGHTNESS

ADJUSTMENT

With side lights or headlights on, operate
on the ring nut fig. 34 upwards to
increase light brightness of the
instrument panel and of the control
button graphics, or turn the ring nut
downwards to decrease it. The control is
pulsed so that for every action the level
intensity increases/decreases, up to a
maximum of seven.

WARNING

17) The daytime running lights are an
alternative to the dipped headlights for
driving during the daytime in countries
where it is compulsory to have lights on
during the day; where it is not compulsory,
the use of daytime running lights is
permitted.
18) Daytime running lights cannot replace
dipped beam headlights when driving at
night or through tunnels. The use of daytime
running lights is governed by the highway
code of the country in which you are driving.
Comply with legal requirements.

33

04126S0015EM

34

04126S0016EM

30

KNOWING

Y

OUR

C

A

R

INTERIOR LIGHTS

FRONT CEILING LIGHT

Switch 1 fig. 35 switches on/off light

8.

Switch 2 is used to switch the rear

ceiling lights on/off.

Switch 3 switches on/off all light

inside the ceiling lights (front and rear) in
the passenger's compartment.

Switch 4 activates or deactivates the

ceiling light 6, 7, 8 switching on/off upon
opening/closing the doors. Lights switch
on/off progressively.

Switch 5 switches on/off light 6.

WINDSCREEN WIPER

SCREEN WIPER/WASHER

7) 8)

This operates only with the ignition
device at ON.
Ring nut fig. 36 can be set to the
following positions:

windscreen wiper off.
rotating the ring nut to the first
position activates the first
sensitivity level of the rain sensor.
rotating the ring nut to the second
position activates the second
sensitivity level of the rain sensor.
rotating the ring nut to the third
position activates the first
continuous speed level of the
windscreen wipers in manual mode.
rotating the ring nut to the fourth
position activates the second
continuous speed level of the
windscreen wipers in manual mode.

Move the stalk upwards (unstable
position) to activate the MIST function:
operation is limited to the time for which
the stalk is held in this position. When
released, the stalk will return to its
default position and the windscreen
wiper will be automatically stopped. This
function is useful to remove small
deposits of dust from the windscreen, or
morning dew.
IMPORTANT This function does not
activate the windscreen washer;
windscreen washer fluid will not
therefore be sprayed onto the
windscreen. To spray windscreen washer
fluid onto the windscreen, the washing
function must be used.
With ring nut in position

or

, the

windscreen wiper will automatically
adapt its operating speed to the speed of
the vehicle.

35

04136S0001EM

36

04146S0001EM

31

“Smart washing” function

Pull the stalk towards the steering wheel
(unstable position) to operate the
windscreen washer.
Keep the stalk pulled to activate both the
windscreen washer jet and the
windscreen wiper with a single
movement; the latter turns on
automatically.
The windscreen wiper stops working
three strokes after the stalk is released.
A further stroke after approx. 6 seconds
completes the wiping cycle.

RAIN SENSOR

This is located behind the interior rear
view mirror, in contact with the
windscreen and can detect the presence
of rain and, consequently, manage the
cleaning of the windscreen in accordance
with the amount of water on the screen.

Activation/deactivation

9) 10)

Rotating the ring nut fig. 36 to position

or

activates the rain sensor.

The activation of the sensor is signalled
by a flick of the wiper (indicating that the
command has been acquired).
To deactivate the system, use ring nut
fig. 36 or turn the ignition device to STOP.

19)

WARNING

19) Make sure the device is switched off
whenever the windscreen must be cleaned.

IMPORTANT

7) Never use the windscreen wipers to
remove layers of snow or ice from the
windscreen. In such conditions, the
windscreen wiper may be subjected to
excessive stress and the motor cut-out
switch, which prevents operation for a few
seconds, may intervene. If operation is not
subsequently restored, even after restarting
the engine, contact an Alfa Romeo
Dealership.
8) Do not operate the windscreen wiper with
the blades lifted from the windscreen.
9) Do not activate the rain sensor when
washing the car in an automatic car wash.
10) Make sure the device is switched off if
there is ice on the windscreen.

32

KNOWING

Y

OUR

C

A

R

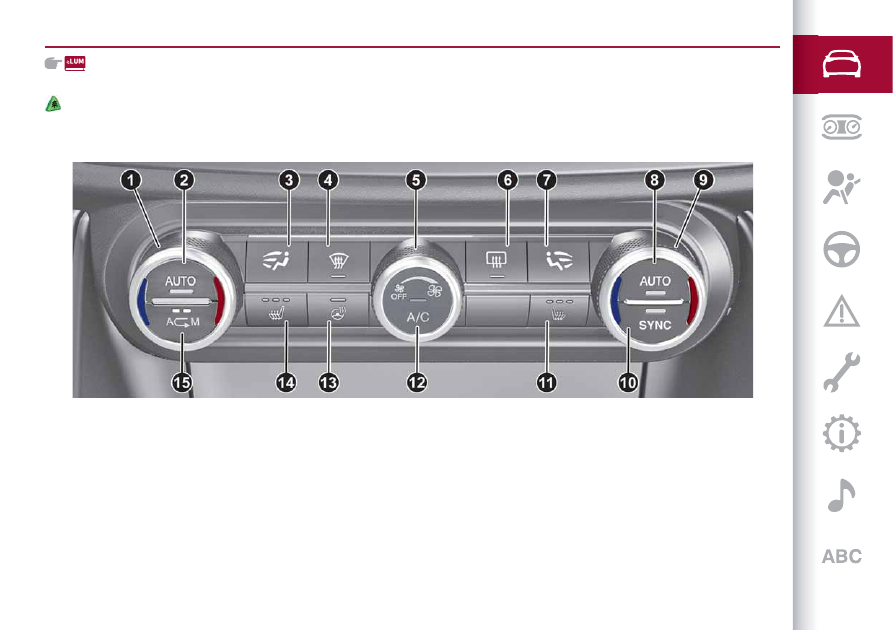

CLIMATE CONTROL

AUTOMATIC DUAL-ZONE CLIMATE CONTROL SYSTEM

2)

Controls

1. Driver side temperature adjustment knob; 2. Driver side AUTO function activation button (automatic operation); 3. Driver's

side air distribution selection button; 4. MAX-DEF function activation button (rapid defrosting/demisting);

5. Fan speed

adjustment knob;

6. Heated rear window on/off button; 7. Passenger side air distribution selection button;

8. Passenger side

AUTO function activation button (automatic operation);

9. Passenger side temperature adjustment knob;

10. SYNC function

button (set temperature alignment) driver/passenger side; 11. Passenger side seat heater activation button; (where provided, see
chapter on seats);

12. Climate control compressor on/off button;

13. Steering wheel heater activation button; (where provided,

see chapter on steering wheel); 14. Driver side seat heater activation button; (where provided, see chapter on "Seats"); 15. On/
off button for internal air recirculation.

37

04156S0005EM

33

Air flow to the windscreen and front
side window vents to
demist/defrost them.

Air flow at central and side
dashboard vents to ventilate the
chest and the face during the hot
season.
Air flow to the front and rear
footwell vents. This air distribution
setting heats the passenger
compartment most quickly, giving a
prompt sensation of warmth.
Air flow distributed between
footwell vents (hotter air) and
central and side dashboard vents
(cooler air). This air distribution
setting is useful in spring and
autumn on sunny days.
Air flow distributed between
footwell vents and windscreen and
front side window defrosting/
demisting vents. This distribution
setting allows the passenger
compartment to be warmed up
efficiently and prevents the
windows from misting up.

Air flow distribution between
windscreen demisting/defrosting
vents and side and central
dashboard vents. This allows air to
be sent to the windscreen in
conditions of strong sunlight.
Air flow distribution to all diffusers
on the vehicle.

In AUTO mode, the air conditioner
automatically manages the air
distribution. When set manually, the air
distribution is indicated by the respective
symbols on the Connect system display
switching on.

START & STOP EVO

The automatic dual zone climate control
system manages the Start & Stop Evo
(engine off when vehicle speed is 0 mph
(0 km/h)) to ensure adequate comfort
inside the vehicle.
In particular, the climate control system
turns off the Stop & Start Evo if:

the climate control system is in AUTO

mode (LED on the button switched on)
and the temperature conditions inside
the car are far from a comfort
temperature;

the climate control system is in LO

maximum cooling;

the climate control system is in the

MAX-DEF status.

With Stop & Start Evo on (engine off and
vehicle speed equal to 0 mph (0 km/h)),
the flow is reduced as much as possible,
to maintain the passenger compartment
comfort conditions for longer.

IMPORTANT

2) The system uses R1234yf coolant gas,
which does not pollute the environment in the
event of accidental leakage. Under no
circumstances use R134a and R12 fluids,
which are incompatible with the components
of the system.

34

KNOWING

Y

OUR

C

A

R

WINDOW WINDERS

ELECTRIC WINDOWS

20)

They work with the ignition device in the
ON position and for about 3 minutes
after the ignition device has been turned
to the STOP position. When one of the
front doors is opened this operation is
disabled.

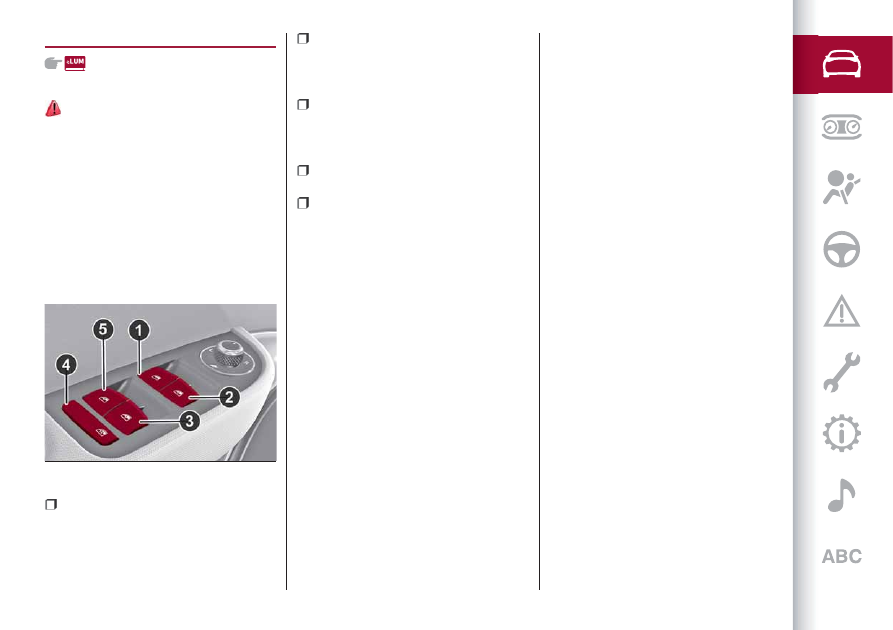

Driver side front door controls

The buttons are located on the door
panel trim. All windows can be controlled
from the driver side door panel fig. 38.

1: front left window opening/closing.

"Continuous automatic" operation during
window opening/closing stage and
anti-pinch system activated.

2: front right window opening/closing.

"Continuous automatic" operation during
window opening/closing stage and
anti-pinch system activated.

3: rear right window opening/closing.

"Continuous automatic" operation during
window opening/closing stage and
anti-pinch system activated.

4: enabling/disabling of rear door

electric window controls;

5: rear left window opening/closing.

"Automatic continuous" operation during
window opening/closing and anti-pinch
system activated.

Window opening
Push the buttons to open the desired
window.
Each button has two position steps.
Press gently (first position step) for
manual "burst" window travel, while
pressing the same button harder (second
position step) activates "continuous
automatic" operation.
If the button is pressed again, the window
will stop in the desired position.

Window closing
Lift the buttons to close the desired
window.
The window closing stage occurs
following the same logic described for
the opening stage both of the front door
windows and the rear door windows.

Window anti-pinch safety device

This safety system can recognise the
presence of any obstacle during the
window closing movement. If this occurs,
the system stops the window's
movement and reverts it, depending on
its position.
The anti-pinch safety function is
activated both during the manual and the
automatic operation of the window.

Electric window system initialisation

If power supply is interrupted, the
electric window automatic operation
must be reinitialised.
To perform the initialization procedure,
which must be done on each door with the
doors closed, manually fully close the
window to be initialized.

38

04166S0001EM

35

WARNING

20) Incorrect use of the electric windows
may be dangerous. Before and during
operation, always check that nobody is
exposed to the risk of being injured either
directly by the moving window or through
objects getting caught or hit by it.

ELECTRIC SUNROOF

(where provided)

21)

The electric sunroof comprises two glass
panels (the front one is mobile and the
rear one fixed) and is fitted with an
electrically operated front sun blind and a
manually operated rear sun blind.
Operation of the sunroof is only possible
with the ignition device at AVV.
The sun roof has three preset positions:
fully closed; comfort (intermediate
opening)l fully open.

IMPORTANT You cannot have the blind
closed when the roof is open.

OPENING

Press the

symbol on button 1 fig. 39:

the roof will open to the comfort position.
A second press will open it fully.
A long press of the same button will open
the roof until it is released, or if held
down, until it reaches the comfort
position. Use the button in the same way
to open the roof fully from that position.

11)

The automatic motion can be interrupted
in any position by pressing button
1 again.
If the electric blind is closed, the roof
opening control opens it too.

CLOSING

From the position of complete opening
press button 1 next to the

symbol:

the roof will close completely.
A long press of the same button moves
the roof until it is released.
The automatic motion can be interrupted
in any position by pressing button
1 again.

SWIVEL OPENING

To bring the roof into swivel position,
press and release the specific button 2
fig. 39.
This type of swivel opening can be
activated irrespective of the position of
the sunroof. When starting with the roof
in closed position, pressing the button
automatically causes its swivel-opening.
If the roof is already open, pressing the
button will open it to the swivel position.

39

04186S0001EM

36

KNOWING

Y

OUR

C

A

R

Pressing button 2 again during automatic
movement of the roof will stop it.

FRONT SUN BLIND ELECTRIC

MOVEMENT

The front sun blind is electrically
operated.
Press the

symbol on button 3 fig. 39:

to open the sun blinds.
Press button 3

symbol: to close the

sun blind.
The automatic motion can be interrupted
in any position by pressing button
3 again.
If the roof is open, the sun blind closing
control will also close the roof.

ANTI-PINCH SAFETY DEVICE

The sun roof has an anti-pinch safety
system capable of detecting the
presence of an obstacle during the
closing movement: if this happens, the
system intervenes and the movement of
the roof is immediately reversed into
opening.

INITIALISATION PROCEDURE

Automatic operation of the sunroof must
be initialised again in case of faulty
sunroof operation.

IMPORTANT The anti-pinch safety
function is deactivated during the
initialisation procedure.
Proceed as follows:

press button 1 next to the

symbol

to bring the roof into completely closed
position;

bring the ignition device to STOP and

wait at least 10 seconds. Then set the
ignition device to AVV and start the
engine;

press the

symbol on button 1 and

hold it down; after 10 seconds you will
hear the electric motors of the roof and
blind stop in sequence;

release the button and within

5 seconds, press the

symbol on

button 1 and hold it down (until the cycle
end): the roof will automatically perform
a complete open and close cycle (to
indicate that the initialisation has been
successful). If this does not occur, the
procedure must be restarted from the
beginning.

WARNING

21) When leaving the vehicle, make sure to
take the key with you to avoid the risk of
injury to those still inside the car due to
accidental operation of the sunroof.
Improper use of the roof can be dangerous.
Before and during operation, always check
that no-one is exposed to the risk of being
injured by the moving sunroof or by objects
getting caught or hit by it.

IMPORTANT

11) Do not open the sun roof if a roof rack or
crossbars are fitted. Do not open the sun
roof if there is snow or ice on it: you may
damage it.

37

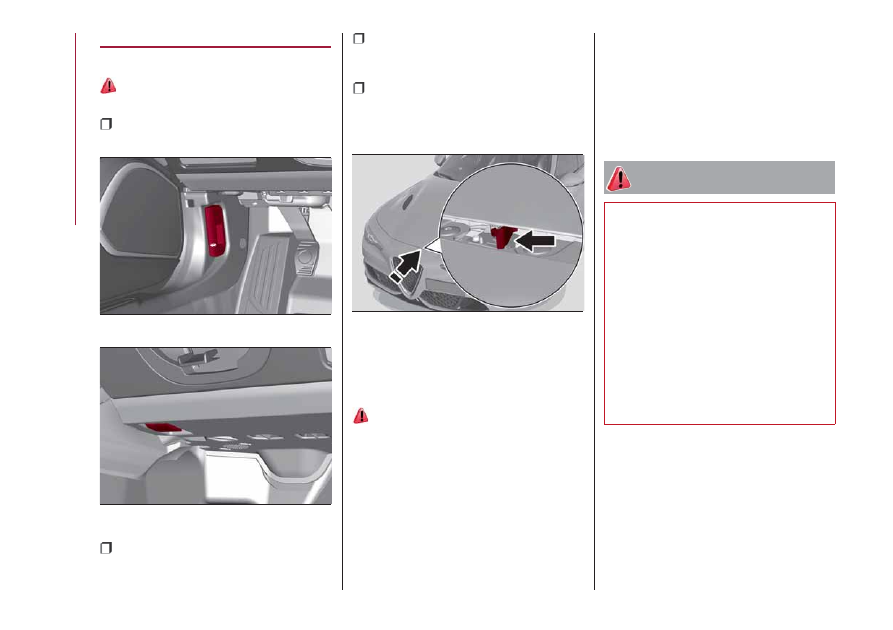

BONNET

OPENING

22) 23)

Proceed as follows:

inside the passenger compartment

pull the release lever, fig. 40 or      fig. 41;

go to the outside of the car and

position yourself in front of the grille;

lift the bonnet slightly from right to

left as indicated on the unhooking
device's arrow, fig. 42;

raise the bonnet completely: the

operation is facilitated by the presence
of a gas shock absorber which holds it the
all open position.

Do not tamper with the shock absorber
and accompany the bonnet while lifting it.

CLOSING

22) 24)

To close, lower the bonnet to
approximately 16 in (40 centimetres)
from the engine compartment then let it
drop. Make sure that the bonnet is
completely closed and not only fastened
by the locking device by trying to open it.
If it is not perfectly closed, do not try to
press the bonnet down but open it and
repeat the procedure.

IMPORTANT Always check that the
bonnet is closed correctly to prevent it
from opening while the vehicle is
travelling. Since the bonnet is equipped
with a double locking system, one for
each side, you must check that it is closed
on both its side ends.

WARNING

22) Perform these operations only when the
car is stationary.
23) Use both hands to lift the bonnet. Before
lifting, check that the windscreen wiper arms
are not raised from the windscreen or in
operation, that the vehicle is stationary and
that the electric parking brake is engaged.
24) For safety reasons, the bonnet must
always be properly closed while the car is
travelling. Therefore, make sure that the
bonnet is properly closed and that the lock is
engaged. If you discover that the bonnet is
not perfectly closed during travel, stop
immediately and close the bonnet in the
correct manner.

40

04196S0001EM

41

04196S0003EM

42

04196S0002EM

38

KNOWING

Y

OUR

C

A

R

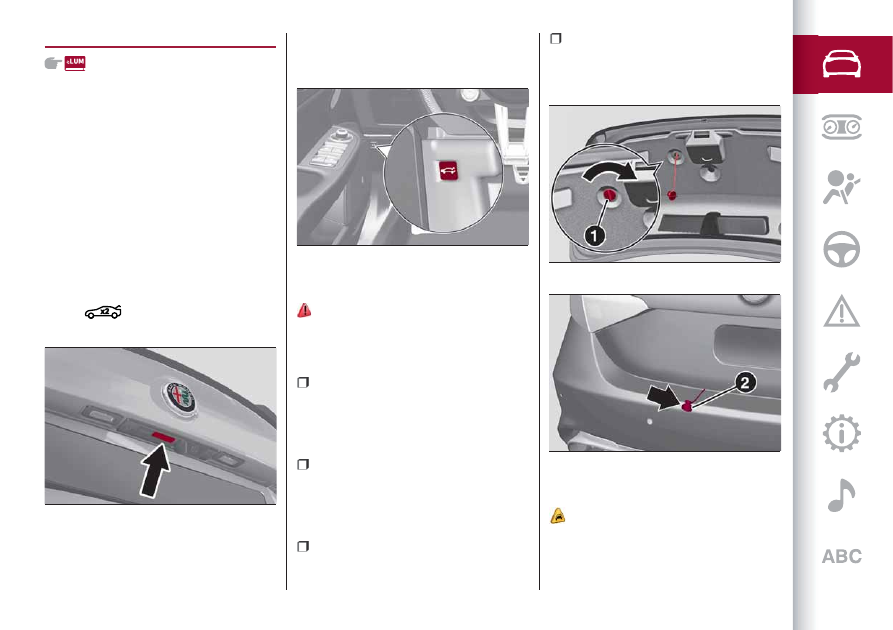

TAILGATE

The tailgate unlocking is electrically
operated and is deactivated when the car
is in motion.
The warning triangle 1 fig. 47 is housed
inside the lining of the luggage
compartment lid.

OPENING

Opening from the outside

When unlocked, the tailgate can be
opened from outside the car using the
electric opening button fig. 43 located
between the plate lights, until you hear
the unlocking click or by quickly pressing
button

on the remote control

twice.

Opening from the inside

When unlocked, the tailgate can be
opened from inside the car using the

opening button fig. 44 located under the
dashboard near the bonnet opening lever
until you hear the unlocking click.

Opening the tailgate manually

25)

The luggage compartment tailgate can be
opened in case of an emergency (e.g. if
the battery is flat) as follows:

operating inside the luggage

compartment, turn the device 1 (located
on the left side), as shown in fig. 45 and
extract the cord 2 fig. 46, anchored to the
device itself;

make sure that the end part of the

cord 2 remains outside the luggage
compartment: with tailgate can be
opened manually from the outside in this
manner;

after having opened the tailgate, wind

the cord 2 back around the device 1;

position the device 1 inside its housing

and lock it by turning it in the opposite
sense with respect to that shown in
fig. 45.

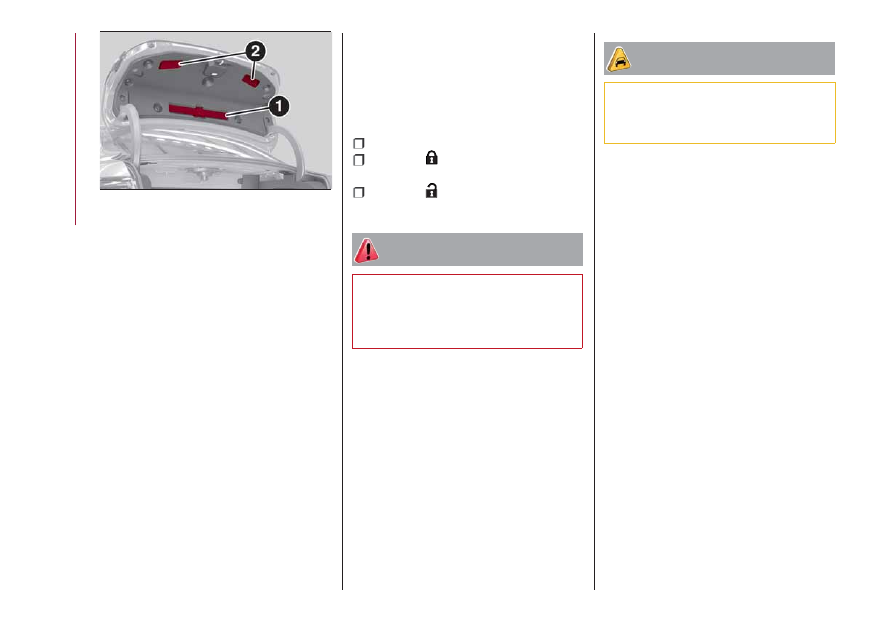

CLOSING

12)

Grip one of the handles 2, fig. 47, and
lower the luggage compartment lid,
pressing on the lock until it clicks.

43

04056S0010EM

44

04206S0002EM

45

09086S0001EM

46

04206S0998EM

39

IMPORTANT Before closing the boot
make sure you have the key with you to
prevent locking it in the boot. The boot
will be locked automatically and can only
be opened using another key.

IMPORTANT It will not be possible to
open the tailgate with a key or by
pressing the button in the passenger
compartment when the battery is
disconnected. So, always extract the
manual tailgate opening strap before
disconnecting the battery. The procedure
is described in the "Prolonged vehicle
inactivity" paragraph in the "Servicing
and Care" chapter.

IMPORTANT This procedure must be
carried out exclusively in safe places
because it allows to open the boot
unconditionally.

BOOT INITIALISATION

IMPORTANT If the battery is
disconnected or the protection fuse
blows, the boot opening/closing
mechanism must be reinitialised as
follows:

close all the doors and the boot;

press the

button on the remote

control;

press the

button on the remote

control.

WARNING

25) Perform the tailgate emergency
opening operation only with the engine
stopped and in a position where it is not a
danger for oncoming traffic.

IMPORTANT

12) When you need to disconnect or remove
the battery, do not close the boot. Open the
boot manually if it is locked.

47

04206S0003EM

40

KNOWING

Y

OUR

C

A

R

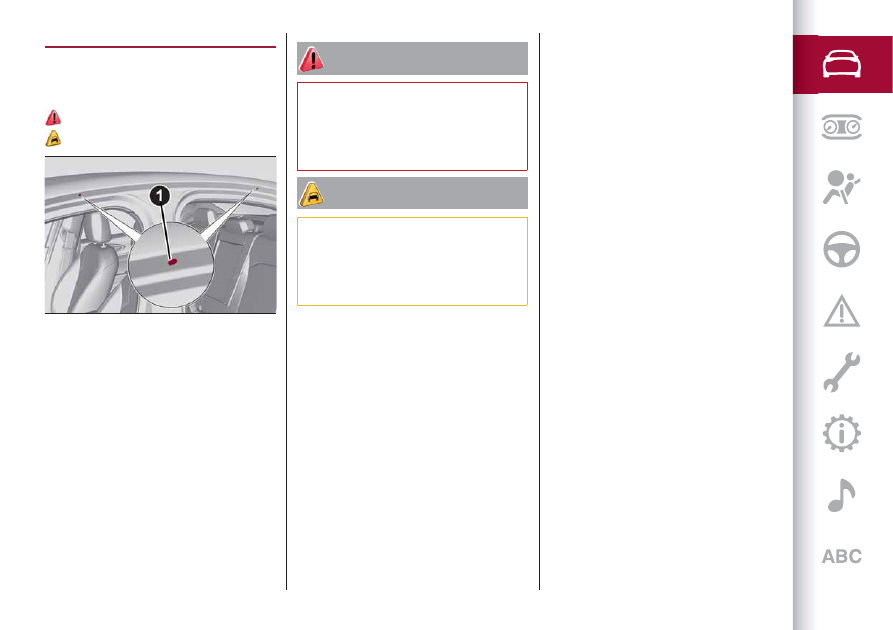

ROOF RACK / SKI RACK

The attachments 1 fig. 48 are located in
the areas illustrated in the figure and can
only be accessed with the doors open.

26) 27)

13) 14)

Lineaccessori Alfa Romeo includes a
dedicated roof rack/ski rack for this
vehicle.

WARNING

26) After travelling for a few kilometres,
check to ensure that the fixing screws for
the attachments are well tightened.
27) Distribute the load evenly and pay
attention to side winds when driving.

IMPORTANT

13) Never exceed the maximum permitted
loads (see chapter "Technical
specifications").
14) Fully comply with the regulations in
force concerning maximum clearance.

48

04256S0001EM

41
