This indicator comes on briefly when
you turn the ignition switch to the
ON (II) position. If it comes on at
any other time, it indicates a
potential problem with your front
airbags. This indicator will also alert
you to a potential problem with your
airbag system components. You will
also see a ‘‘CHECK AIRBAG
SYSTEM’’ message on the multi-
information display. For more
information, see page

.

This indicator has two functions:

It comes on when you turn the
ignition switch to the ON (II)
position. It is a reminder to check
the parking brake. Driving with
the parking brake not fully
released can damage the rear
brakes, axles, and tires.
If you drive without releasing the
parking brake, a beeper will sound,
and you will also see a ‘‘RELEASE
PARKING BRAKE’’ message on
the multi-information display (see
page

).

If it stays on after you have fully
released the parking brake while
the engine is running, or if it
comes on while driving, it can
indicate a problem in the brake
system. You will also see a
‘‘BRAKE FLUID LOW’’ or

‘‘CHECK BRAKE SYSTEM’’
message on the multi-information
display. For more information, see
page

.

This indicator comes on briefly when
you turn the ignition switch to the
ON (II) position. If it comes on at
any other time, it indicates that the
passenger’s side airbag has
automatically shut off. You will also
see a ‘‘PASSENGER SIDE AIRBAG
OFF’’ message on the multi-
information display. For more
information, see page

.

1.

2.

34

510

191

35

Instrument Panel Indicators

Supplemental Restraint
System Indicator

Parking Brake and
Brake System
Indicator

Side Airbag Of f
Indicator

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

63

U.S.

U.S.

Canada

Canada

10/08/04 18:52:10 31SJA660_068

This indicator reminds you that the
exterior lights are on. It comes on
when the light switch is in either the

or

position. This indicator

will also come on when the light
switch is in AUTO and the lights
turn on automatically. If you turn the
ignition switch to the ACCESSORY
(I) or the LOCK (0) position without
turning off the light switch, this
indicator will remain on. A reminder
chime will also sound when you open
the driver’s door.

This indicator comes on for a few
seconds when you turn the ignition
switch to the ON (II) position. It will
then go off if you have a properly-
coded remote. If it is not a properly-
coded remote, the indicator will blink
and the engine will not start (see
page

).

If you use the remote, this indicator
blinks several times when you turn
the ignition switch from
ACCESSORY (I) to the LOCK (0)
position.

If you use the built-in key, this
indicator blinks several times when
you turn the ignition switch from ON
(II) to the ACCESSORY (I) position.

When you press the hazard warning
button, both turn signals blink. All
turn signals on the outside of the
vehicle should flash.

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position, and when the ignition
switch is turned to the START (III)
position. If this indicator comes on at
any other time, there is a problem in
the ABS. If this happens, take the
vehicle to your dealer to have it
checked. With this indicator on, your
vehicle still has normal braking
ability but no anti-lock function. You
will also see a ‘‘CHECK ABS

SYSTEM’’ message on the multi-
information display. For more
information, see page

.

The left or right turn signal indicator
blinks when you signal a lane change
or turn. If an indicator does not blink
or blinks rapidly, it usually means
one of the turn signal bulbs is
burned out (see pages

and

).

Replace the bulb as soon as possible,
since other drivers cannot see that
you are signaling.

150

416

470

473

Instrument Panel Indicators

Lights On Indicator

Immobilizer System
Indicator

Anti-lock Brake System
(ABS) Indicator

Turn Signal and
Hazard Warning
Indicators

64

10/08/04 18:52:24 31SJA660_069

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position.

This indicator comes on when you
turn on the fog lights. For more
information, see page

.

This indicator comes on with the
high beam headlights. For more
information, see page

.

This indicator also comes on with
reduced brightness when the
daytime running lights (DRL) are on
(see page

).

This indicator comes on when you
turn on the cruise control system by
pressing the CRUISE button on the
steering wheel (see page

).

If it comes on and stays on at any
other time, there is a problem with
the VSA system. You will also see a
‘‘CHECK VSA SYSTEM’’ message
on the multi-information display.
Take your vehicle to a dealer to have
it checked. Without VSA, your
vehicle still has normal driving ability,
but will not have VSA traction and
stability enhancement. For more
information, see page

.

It flashes when VSA is active (see
page

).

This indicator has two functions:

This indicator comes on as a
reminder that you have turned off
the vehicle stability assist (VSA)
system.

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position. For more information, see
page

.

142

140

142

316

1.

435

435

435

On models without adaptive cruise
control (ACC)

Instrument Panel Indicators

Vehicle Stability Assist
(VSA) System Indicator

Fog Light Indicator

High Beam Indicator

Cruise Main Indicator

VSA OFF Indicator

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

65

10/08/04 18:52:42 31SJA660_070

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position.

When you push the ACC button on
the steering wheel, this indicator
comes on green. You will also see
‘‘ACC’’ on the multi-information
display.

If the indicator comes on amber,
there is a problem with the ACC
system. You will also see a ‘‘CHECK
ACC SYSTEM’’ message on the
multi-information display (see page

). Take your vehicle to your

dealer to have it checked. For more
information, see page

.

This indicator is in the fuel gauge. It
comes on as a reminder that you
must refuel soon. You will also see a
‘‘FUEL LOW’’ message on the multi-
information display. When the
indicator comes on, there are about
2.69 U.S. gal (10.2 ) of fuel
remaining in the tank. When the
needle reaches E, there is a very
small amount of fuel in the tank.

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position. If this indicator comes on at
any other time, there is a problem in
the SH-AWD system. You will also
see a ‘‘CHECK SH-AWD SYSTEM’’
message on the multi-information
display. Take your vehicle to a dealer
to have it checked. For more
information, see page

.

If the indicator blinks while driving,
the differential temperature is too
high.
You will also see an ‘‘SH-AWD DIFF
TEMP. HIGH’’ message on the
multi-information display (see page

).

319

332

413

412

On models with adaptive cruise control
(ACC)

Instrument Panel Indicators

Adaptive Cruise Control
(ACC) Indicator

Low Fuel Indicator

Super Handling-All
Wheel Drive (SH-AWD)
Indicator

66

LOW FUEL INDICATOR

10/08/04 18:52:55 31SJA660_071

Pull to the side of the road when it is
safe, shift to Park, and let the engine
idle until the indicator goes out.

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position.

This indicator has two functions:

If it comes on while driving, it
indicates that one or more of your
vehicle’s tires are significantly low
on pressure.

Check the tire pressure monitor on
the multi-information display and
determine the cause (see page

).

You will also see a ‘‘CHECK TIRE
PRESSURE’’ message on the multi-
information display (see page

).

If this happens, pull to the side of the
road when it is safe, check which tire
has lost pressure on the multi-
information display, and determine

the cause. If it is because of a flat tire,
have the flat tire repaired as soon as
possible. If two or more tires are
underinflated, call a professional
towing service. For more
information, see page

.

If this indicator begins to flash,
there is a problem with the tire
pressure monitoring system
(TPMS). You will also see a
‘‘CHECK TPMS SYSTEM’’
message on the multi-information
display. The indicator continues to
flash for a while (approximately 1
minute), then stays on. If this
happens, have your dealer check
the system as soon as possible.
For more information, see page

.

1.

2.

431

431

433

521

Instrument Panel Indicators

Low Tire Pressure/
TPMS Indicator

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

67

Continuing to drive with the SH-AWD
indicator blinking may cause serious
damage to the system.

10/08/04 18:53:07 31SJA660_072

This indicator comes on when there
is a system message on the multi-
information display. Press the INFO
button on the steering wheel (see
page

) to see the message (see

page

).

Most of the time, this indicator
comes on along with other indicators
in the instrument panel such as the
seat belt reminder indicator, SRS
indicator, VSA system indicator, etc.

The indicator comes on when you
run the engine while the vehicle is
not moving. To turn the indicator off,
restart the engine.

This indicator normally comes on
when you turn the ignition to the ON
(II) position and goes off after the
engine starts. If it comes on at any
other time, there is a problem with
the Power Steering system. You will
also see a ‘‘CHECK POWER
STEERING SYSTEM’’ message on
the multi-information display. If this
happens, stop the vehicle in a safe
place, and turn off the engine. Reset
the system by restarting the engine,
and watch this indicator. If it does
not go off, or comes back on again
while driving, take the vehicle to
your dealer to have it checked. With
the indicator on, the ECPS is turned
off, which could make the vehicle
harder to steer.

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position. If it comes on at any other
time, it indicates that there is a
problem with the system. You will
also see a ‘‘CHECK KEYLESS
ACCESS SYSTEM’’ message on the
multi-information display. For more
information, see page

.

71
78

180

Instrument Panel Indicators

Message Indicator

Electronically Controlled
Power Steering System
(ECPS) Indicator

Keyless Access System
Indicator

68

10/08/04 18:53:19 31SJA660_073

This indicator comes on when the
security system is set. For more
information, see page

.

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position.

It comes on as a reminder that you
have turned off the adaptive front
lighting system (AFS).

This indicator blinks when there is a
problem with the AFS system; you
will also see a ‘‘CHECK ADAPTIVE
FRONT LIGHTING SYSTEM’’
message on the multi-information
display (see page

). If this

happens, stop the vehicle in a safe
place, turn the ignition switch to the
ACCESSORY (I) or the LOCK (0)
position, and restart the engine. If
the indicator does not go off or
blinks again, take your vehicle to a
dealer to have it checked. For more
information, see page

.

The CMBS indicator also comes on
if dirt or other debris blocks the
radar sensor in the front grille. You
will also see a ‘‘CHECK CMBS
RADAR SENSOR’’ message on the
multi-information display. When you
clean the radar sensor, the indicator
should go off the next time you turn
the ignition switch to the ON (II)
position.

If the indicator comes on at any
other time, there is a problem with
the CMBS. You will also see a
‘‘CHECK CMBS SYSTEM’’ message
on the multi-information display. If
this happens, take your vehicle to a
dealer, and have it checked. For
more information, see page

.

When this indicator is on, the CMBS
is not working.

This indicator normally comes on for
a few seconds when you turn the
ignition switch to the ON (II)
position. It also comes on as a

reminder that you have turned off
the collision mitigation braking
system

(CMBS ).

144

315

144

424

If equipped

If equipped

Adaptive Front Lighting
System (AFS) Indicator

Security System Indicator

Collision Mitigation
Braking System
(CMBS ) Indicator

Instrument Panel Indicators

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

69

SECURITY SYSTEM INDICATOR

TM

TM

TM

TM

10/08/04 18:53:35 31SJA660_074

This shows the temperature of the
engine’s coolant. During normal
operation, the pointer should rise
from the bottom white mark to about
the middle of the gauge. In severe
driving conditions, such as very hot
weather or a long period of uphill
driving, the pointer may rise to the

upper end of the white section of the
gauge. If it reaches the red (hot)
mark, pull safely to the side of the
road. For more information, see page

.

This shows how much fuel you
have. It may show slightly more
or less than the actual amount.
The needle returns to the
bottom after you turn off the
ignition.

505

Gauges

Temperature Gauge

Fuel Gauge

70

U.S. model is shown.

TACHOMETER

TEMPERATURE GAUGE

SPEEDOMETER

FUEL GAUGE

Avoid driving with an extremely low
f uel level. Running out of f uel could
cause the engine to misf ire, damaging
the catalytic converter.

10/08/04 18:53:45 31SJA660_075

▲ ▼

The multi-information display in the
instrument panel displays various
information and messages when the
ignition switch is in the ON (II)
position. Some of the messages help
you operate your vehicle more
comfortably. Others help to keep
you aware of the periodic
maintenance your vehicle needs for
continued trouble-free driving.

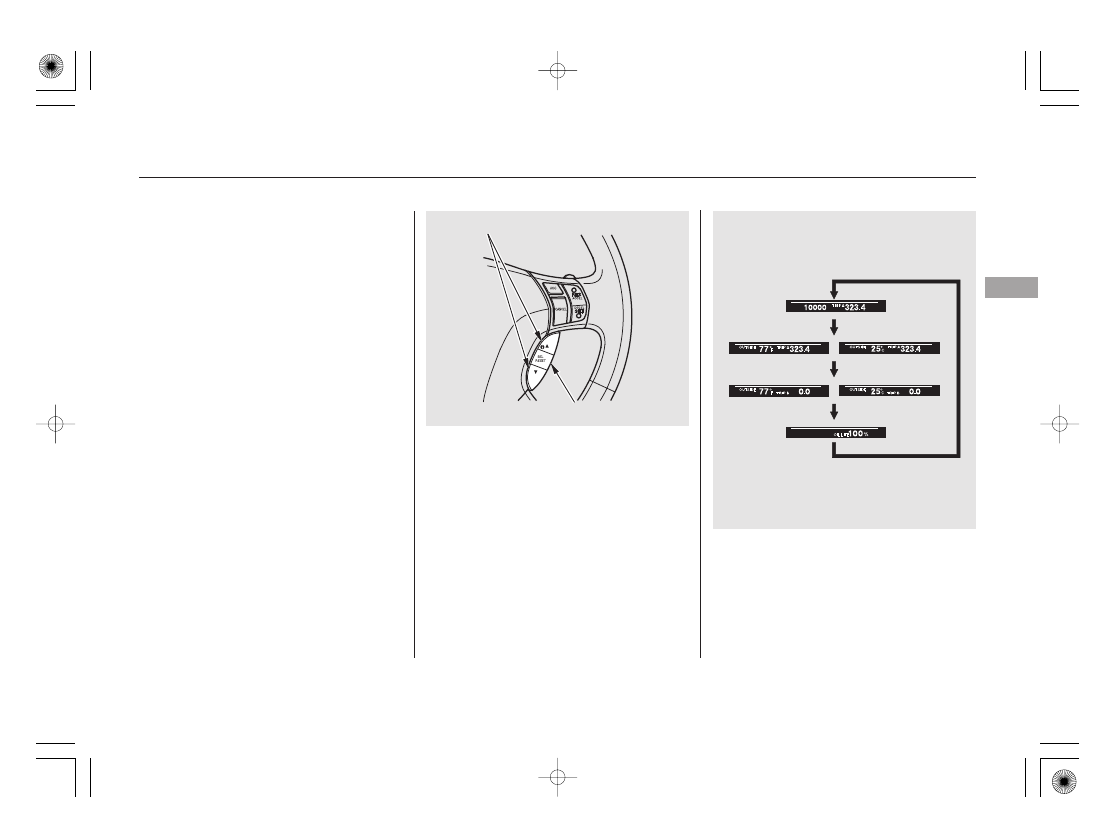

You can change the display and
customize your vehicle control
settings by pressing the SEL/RESET
or INFO buttons on the right side of
the steering wheel.

With the ignition switch in the ON
(II) position, the lower part of the
multi-information display changes as
shown in the illustration, each time
you press the SEL/RESET button.

When you open the driver’s door, a
‘‘Welcome’’ message is shown on the
multi-information display. When you
turn the ignition switch from the ON
(II) position to the ACCESSORY (I)
position, a ‘‘Goodbye’’ message is
shown on the display.

Multi-Information Display

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

71

U.S.

SEL RESET BUTTON

INFO (

/

) BUTTONS

Canada

10/08/04 18:53:54 31SJA660_076

The odometer shows the total
distance your vehicle has been
driven. It measures miles in U.S.
models and kilometers in Canadian
models. It is illegal under U.S.
federal law and Canadian provincial/
territorial regulations to disconnect,
reset, or alter the odometer with the
intent to change the number of miles
or kilometers indicated.

This meter shows the number of
miles (U.S.) or kilometers (Canada)
driven since you last reset it. There
are two trip meters: Trip A and Trip
B. Each trip meter works
independently, so you can keep track
of two different distances.

To reset a trip meter, display it, then
press and hold the SEL/RESET
button until the number resets to
‘‘0.0’’.

When you reset Trip A, average fuel
economy A is reset at the same time.
When you reset Trip B, average fuel
economy B is reset.

In the customizing mode, you can set
Trip A, average fuel economy A, and
average speed to reset at the same
time when you refuel your vehicle
(see page

).

99

Multi-Information Display

Odometer

Trip Meter

72

ODOMETER

TRIP METER

10/08/04 18:54:03 31SJA660_077

This shows the outside Fahrenheit
temperature in U.S. models, and
Celsius temperature in Canadian
models.

The temperature sensor is in the
front bumper. The temperature
reading can be affected by heat
reflection from the road surface,
engine heat, and the exhaust from
surrounding traffic. This can cause
an incorrect temperature reading
when your vehicle speed is under
19 mph (30 km/h). When you start
your trip, the sensor is not fully
acclimatized, therefore it may take
several minutes until the proper
temperature is displayed.

This shows the remaining life of the
engine oil. It shows 100% after the
engine oil is replaced and the display
is reset. The engine oil life is
calculated based on engine operating
conditions and accumulated engine
revolutions. For more information,
see page

.

You can adjust the outside
temperature display (see page

).

In certain weather conditions,
temperature readings near freezing
(32°F, 0°C) could mean that ice is
forming on the road surface.

97

445

Outside Temperature

Engine Oil Lif e

Multi-Information Display

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

73

OUTSIDE TEMPERATURE

U.S.

ENGINE OIL LIFE

Canada

10/08/04 18:54:14 31SJA660_078

▼

▲

▼
▲

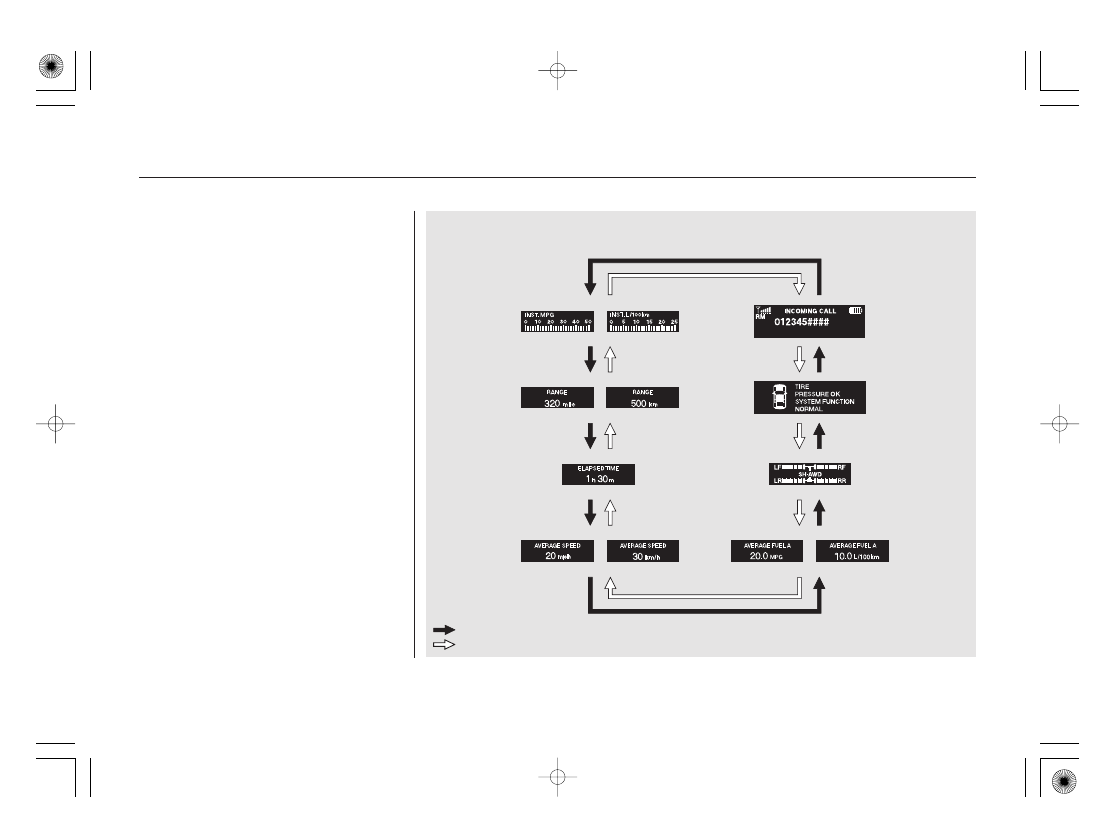

With the ignition switch in the ON
(II) position, the upper part of the
display changes, as shown in the
illustration, each time you press the

button. If you press the

button,

the display returns to the previous
message.

Multi-Information Display

Normal Display Messages

74

U.S.

If ON

Press the

button.

Press the

button.

Canada

10/08/04 18:54:22 31SJA660_079

When you turn off the engine, INST.
MPG or INST. L/100 km is also
reset.

This shows your instant fuel
economy.

Along with the trip meter, the trip
computer calculates these values:

Instantaneous Fuel Economy
Range
Elapsed Time

Average Fuel Economy

Average Vehicle Speed

This shows the estimated distance
you can travel on the fuel remaining
in the fuel tank. This distance is
estimated from the fuel economy
you received over the last several
miles (U.S.) or kilometers (Canada),

so it will vary with changes in speed,
traffic, etc.

When the battery is disconnected, or
you refuel, RANGE is also reset.

This shows the accumulated
traveling time since you last reset it.
When you turn the ignition switch to
the ON (II) position, ELAPSED
TIME is reset.
You can customize the ELAPSED
TIME reset conditions on the multi-
information display (see page

).

This shows the average speed you
are traveling in miles per hour (mph)
for U.S. models or kilometers per
hour (km/h) for Canadian models.

When you reset Trip A, average
speed is also reset.

You can customize the average
speed reset condition on the multi-
information display (see page

).

This shows your vehicle’s average
fuel economy in mpg (U.S. models)
or liter/100 km (Canadian models)
since you last reset Trip A or Trip B.

The average fuel economy will be
reset when you reset the trip meter,
or if the vehicle’s battery goes dead
or is disconnected.

You can customize the average fuel
A reset condition on the multi-
information display (see page

).

101

99

99

Multi-Information Display

INST. MPG (U.S. models)/INST.
L/100km (Canadian models)

Trip Computer

RANGE

ELAPSED TIME

AVERAGE SPEED

AVERAGE FUEL A/B

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

75

10/08/04 18:54:45 31SJA660_080

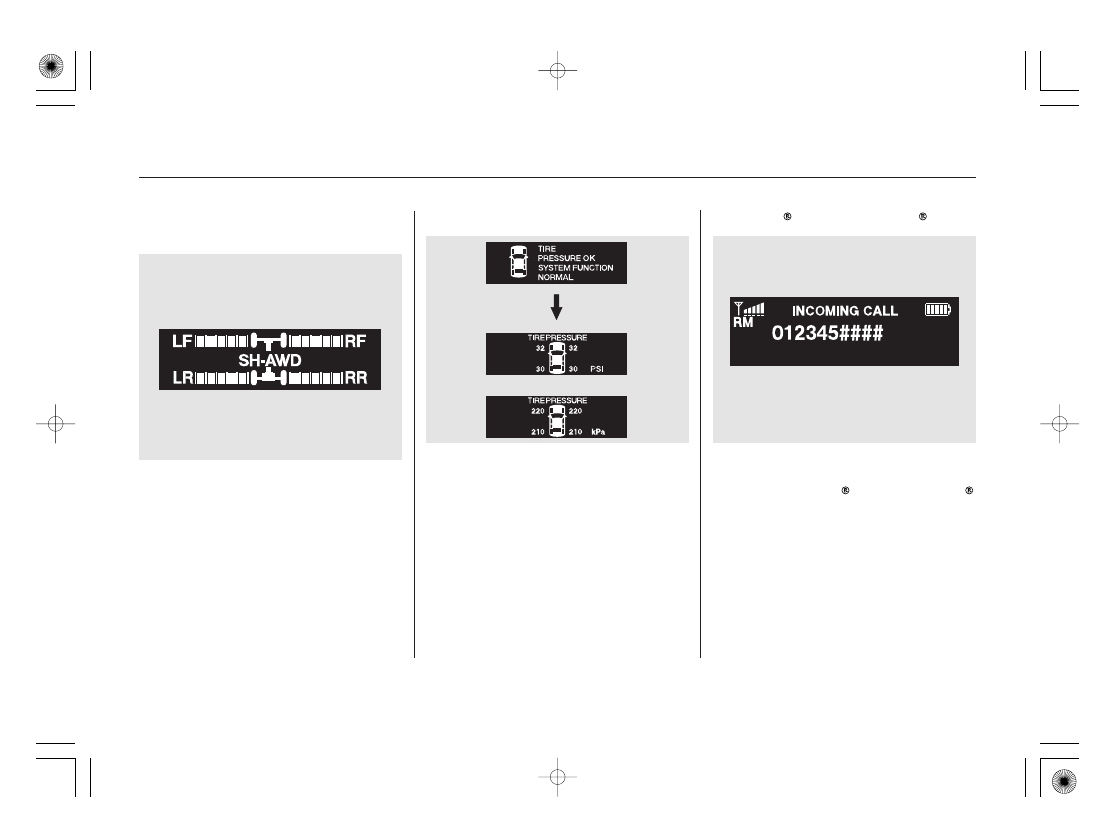

This monitor shows how much
torque is being delivered to each
wheel. For more information, see
page

.

When the tire pressure monitor is
shown on the multi-information
display, press the SEL/RESET
button. The display changes as
shown.
You can see the pressure of each tire
in this monitor. If one or more tires
are low, inflate them to the correct
pressure. For more information, see
page

.

You can receive or make phone calls
from your cell phone through your
vehicle’s

HandsFreeLink

(HFL) system without touching your
cell phone.

412

432

Bluetooth

Multi-Information Display

SH-AWD Torque Distribution
Monitor

Tire Pressure Monitor

HandsFreeLink

Bluetooth

76

U.S.

Canada

10/08/04 18:54:56 31SJA660_081

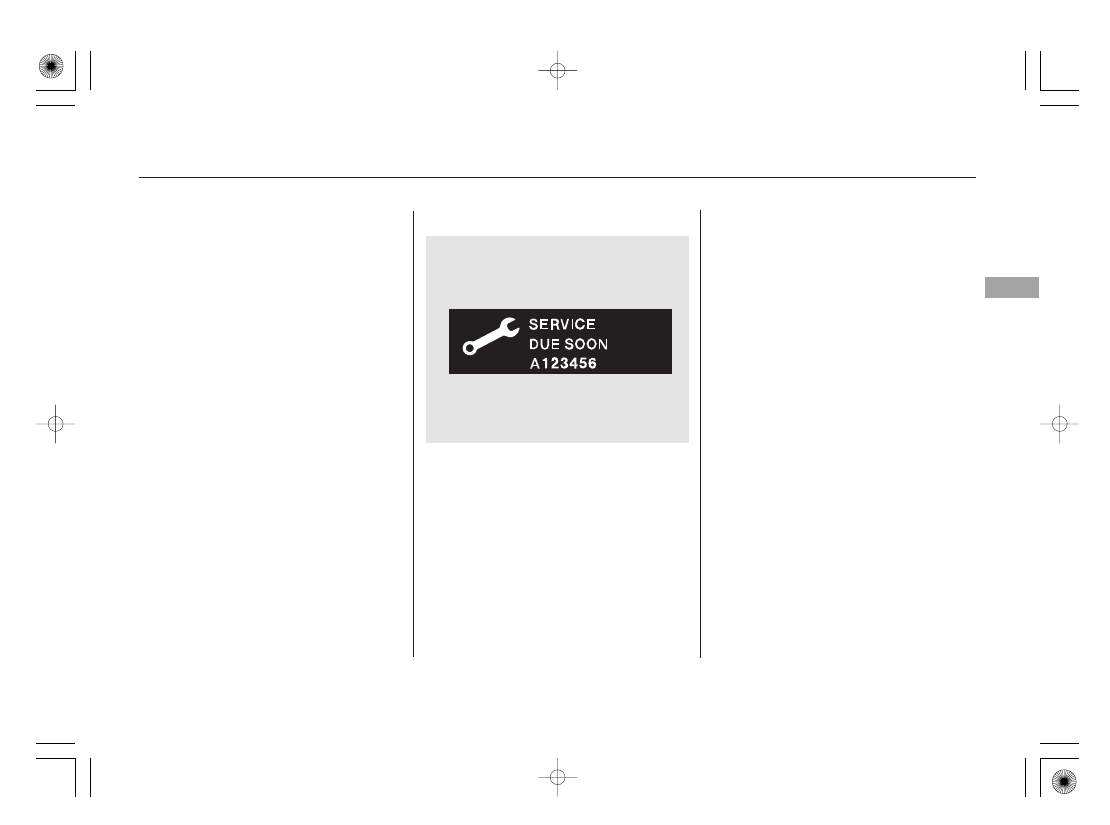

When the engine oil life reaches 15%,
the display shows ‘‘SERVICE DUE
SOON’’ and the code for the
maintenance items to be performed.

Have your dealer do the indicated
maintenance as soon as you see this
message, and have them reset the
display after completing the service.

If you do not perform the indicated
maintenance or do not reset the
display, the message changes to
‘‘SERVICE PAST DUE’’ when the
engine oil life becomes 0%.

These messages appear on the multi-
information display each time you
turn the ignition switch to the ON
(II) position.

For details on engine oil life and
maintenance messages, refer to page

.

Also refer to page

for important

maintenance safety precautions.

When the engine oil life reaches 5%,
the display shows ‘‘SERVICE DUE
NOW’’ along with the same
maintenance items.

To use the system, your cell phone
and the HFL system must be linked.
Not all cell phones are compatible
with this system. Refer to page

for instructions on how to link

your cell phone to HFL and how to
receive or make phone calls, or visit
the acura.com/handsfreelink
website. In Canada, visit

, or call 1-888-9-ACURA-9.

354

445

444

www.acura.

ca

Maintenance Messages

Multi-Information Display

Inst

ru

m

e

nt
s

a

nd

Cont

ro

ls

77

10/08/04 18:55:08 31SJA660_082

▲

▼

▲

▼

When a problem is detected with
your vehicle, a message will be
shown on the multi-information
display.
If this happens, refer to the
applicable pages of this owner’s
manual, and follow the instructions.

When there are several messages to
be shown, the system switches the
messages every 5 seconds.
The message is shown until you
push the INFO (

or

) button.

To see the message again, press the
INFO (

or

) button, 5 seconds

after the display disappears.

Here is a list of messages shown on
the multi-information display:

See page

68

See pages

63, 510

See page

510

See pages

62, 508

See pages

62, 509

See pages

62, 508

See page

402

See page

507

See pages

65, 435

See pages

69, 144

See pages

66, 412

See pages

64, 416

Multi-Information Display

Message Display

78

10/08/04 18:55:24 31SJA660_083
