Acura RSX Honda Integra. Manual - part 454

＋

−

＋

−

０１

０２

Ｓ６Ｍ６Ａ００Ｊ５４３０００６５７２１ＦＥＡＴ１０

Windshield

Rear Window

22-156

Wipers/Washers

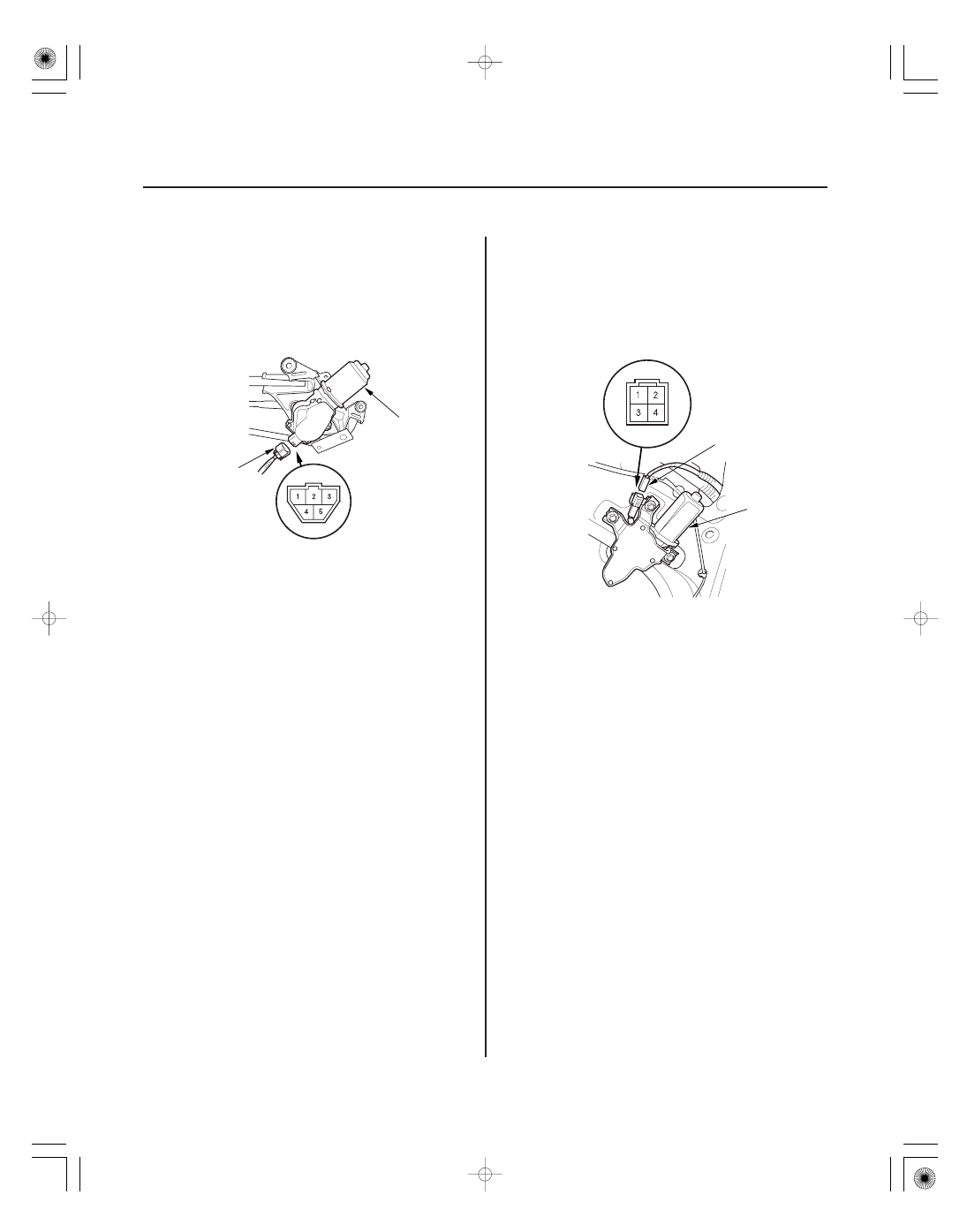

Wiper Motor Test

A

B

A

B

1. Remove the wiper arms, hood seals, and cowl

covers (see page 22-158).

2. Disconnect the 5P connector (A) from the wiper

motor (B).

3. Test the motor by connecting battery power to the

No. 5 terminal and ground the No. 1 terminal of the
wiper motor 5P connector. The motor should run. If
the motor does not run or fails to run smoothly,
replace the motor.

4. Connect an analog voltmeter between the No. 3 (

)

and No. 4 (

) terminals, and run the motor at low

or high speed. The voltmeter should indicate 12 V
and 4 V or less alternately. If it does not, replace the
windshield wiper motor.

1. Open the hatch, and remove the hatch trim panel

(see page 20-54).

2. Disconnect the 4P connector (A) from the wiper

motor (B).

3. Test the motor by connecting battery power to the

No. 1 terminal and ground the No. 3 terminal of the
wiper motor. The motor should run. If the motor
does not run or fails to run smoothly, replace the
motor.

4. Connect an analog voltmeter between the No. 4 (

)

and No. 2 (

) terminals, and run the motor.

The voltmeter should indicate 12 V and 4 V or less
alternately. If it does not, replace the rear window
wiper motor.

05/06/27 18:05:26 61S6M040_220_0157

＊０１

Ｓ６Ｍ６Ａ００Ｊ５４３０００６５０２１ＦＥＡＴ１０

０１

Ｓ６Ｍ６Ａ０４Ｊ５４３０００６５０１１ＦＥＡＴ２０

Canada

22-157

22-157

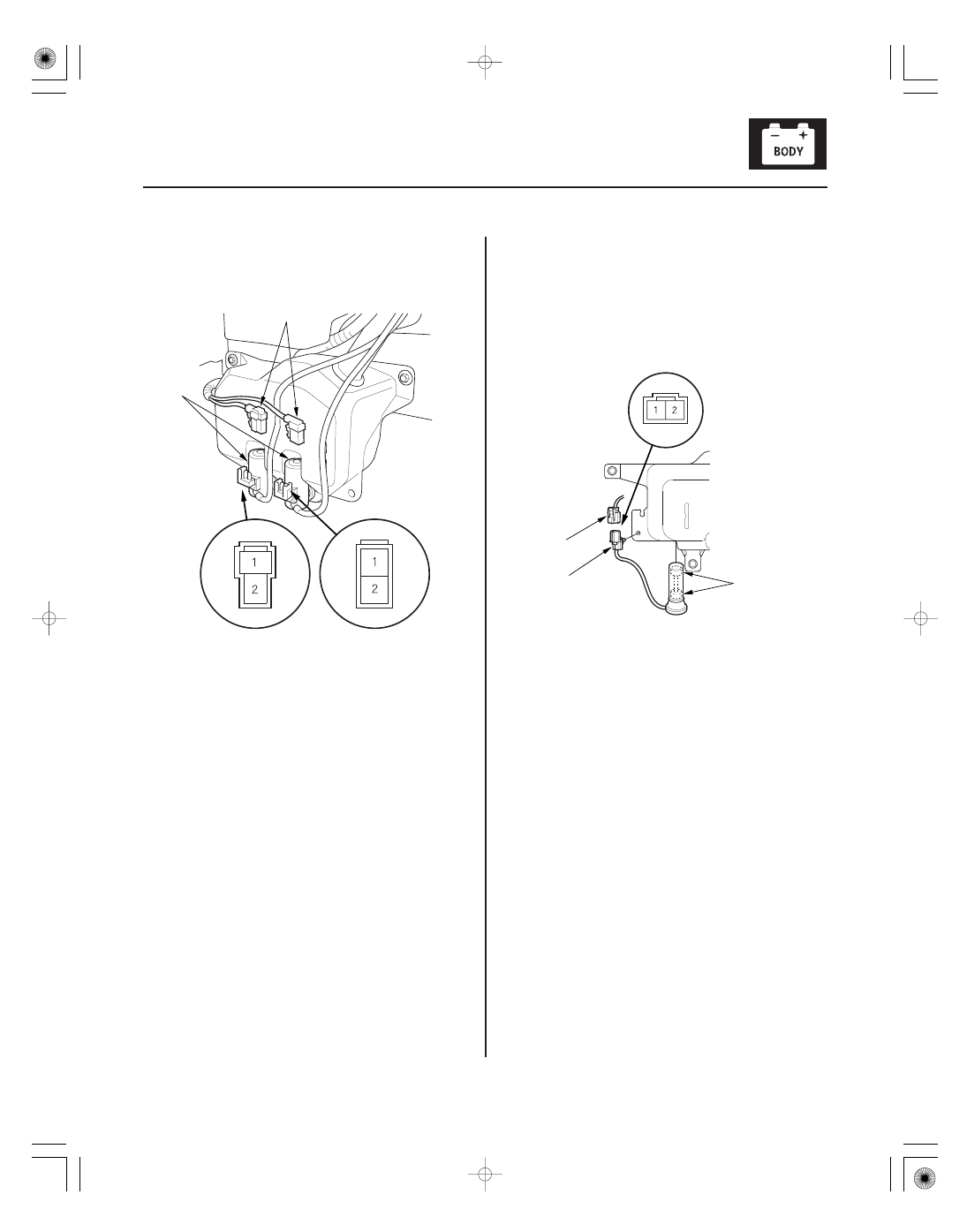

Washer Motor Test

Washer Fluid Level Switch Test

A

Windshield:

Rear:

B

C

B

A

1. Remove the left inner fender (see page 20-111).

2. Disconnect the 2P connectors (A) from the washer

motors (B).

3. Test the motor by connecting battery power to the

No. 1 terminal and ground the No. 2 terminal of the
washer motor. The motor should run.

• If the motor does not run or fails to run smoothly,

replace it.

• If the motor runs smoothly, but little or no

washer fluid is pumped, check for a disconnected
or blocked washer hose, or a clogged pump
outlet in the motor.

1. Partially remove the left inner fender (see page

20-111).

2. Disconnect the 2P connector (A) from the washer

fluid level switch (B).

3. Remove the washer fluid level switch from the

washer reservoir.

NOTE: Fluid may flow out of the opening.

4. Check for continuity between the No. 1 and No. 2

terminals in each float position (C).

• There should be continuity when the float is

down.

• There should be no continuity when the float is

up.

5. If the continuity is not as specified, replace the

switch.

Terminal side of male terminals

05/06/27 18:05:26 61S6M040_220_0158

０１

０２

０３

Ｓ６Ｍ６Ａ００Ｊ５４３０００６５７２１ＫＢＡＴ２０

Windshield Wiper Motor

22-158

Wipers/Washers

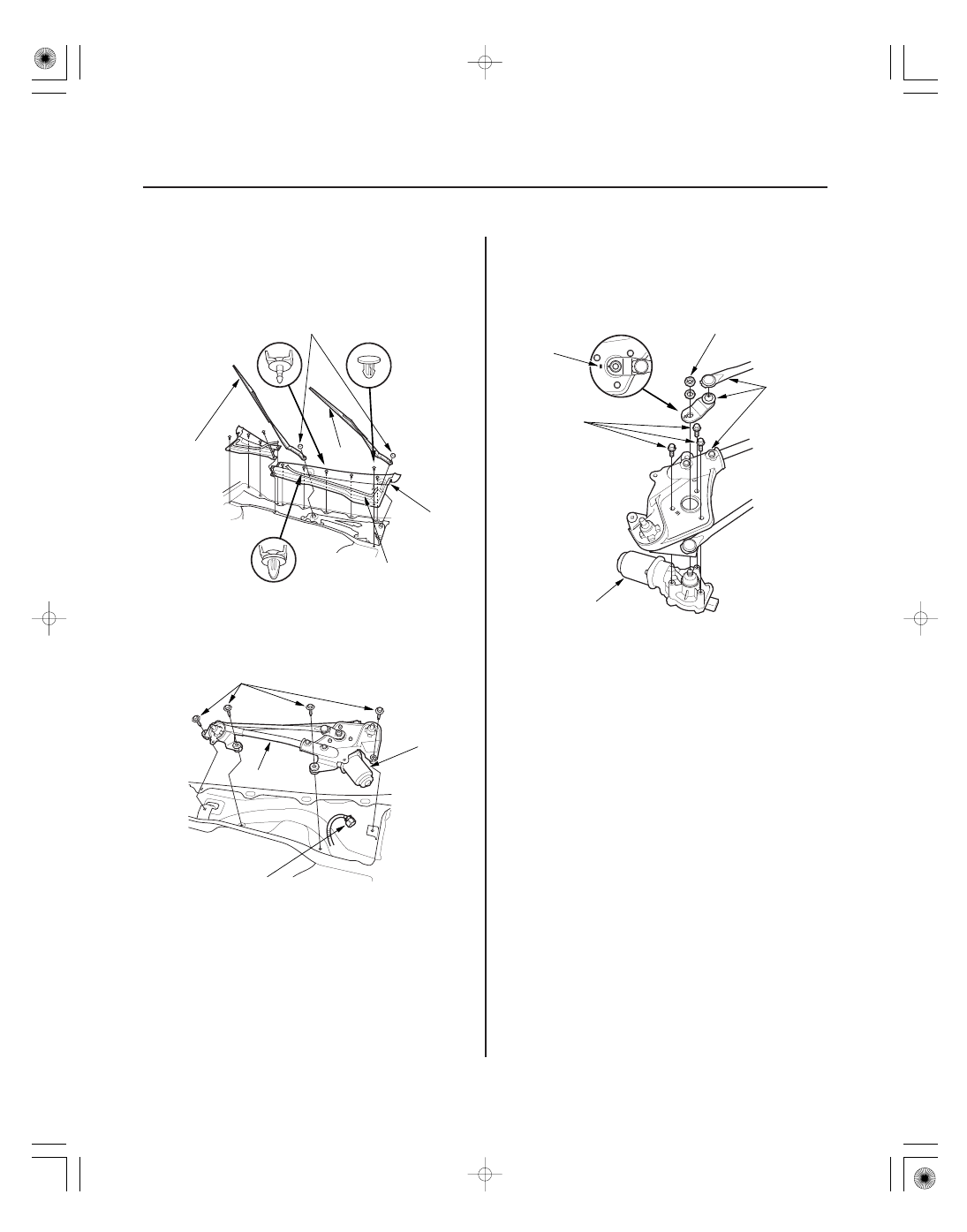

Wiper Motor Replacement

B

C

D

A
18 N·m (1.8 kgf·m,13 lbf·ft)

B

9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

B

A

C

8 N·m
(0.8 kgf·m, 6 lbf·ft)

B

C

18 N·m
(1.8 kgf·m, 13 lbf·ft)

A

1. Open the hood. Remove the nuts (A) and the

windshield wiper arms (B).

2. Remove the hood seals (C) and cowl covers (D).

3. Disconnect the 5P connector (A) from the wiper

motor (B).

4. Remove the four bolts and wiper linkage assembly

(C).

5. Scribe a line (A) across the link and windshield

wiper linkage to show the original adjustment.
Separate the windshield wiper linkage (B) from the
wiper motor (C).

6. Install in the reverse order of removal, and note

these items:

• Apply multipurpose grease to the moving parts.
• Before reinstalling the wiper arms, turn the wiper

switch ON, then OFF to return the wiper shafts to
the park position.

• If necessary, replace any damaged clips.
• Check the wiper motor operation.

05/06/27 18:05:26 61S6M040_220_0159

０４

０５

０１

０２

Ｓ６Ｍ６Ａ００Ｊ５４３０００６５００１ＫＢＡＴ１０

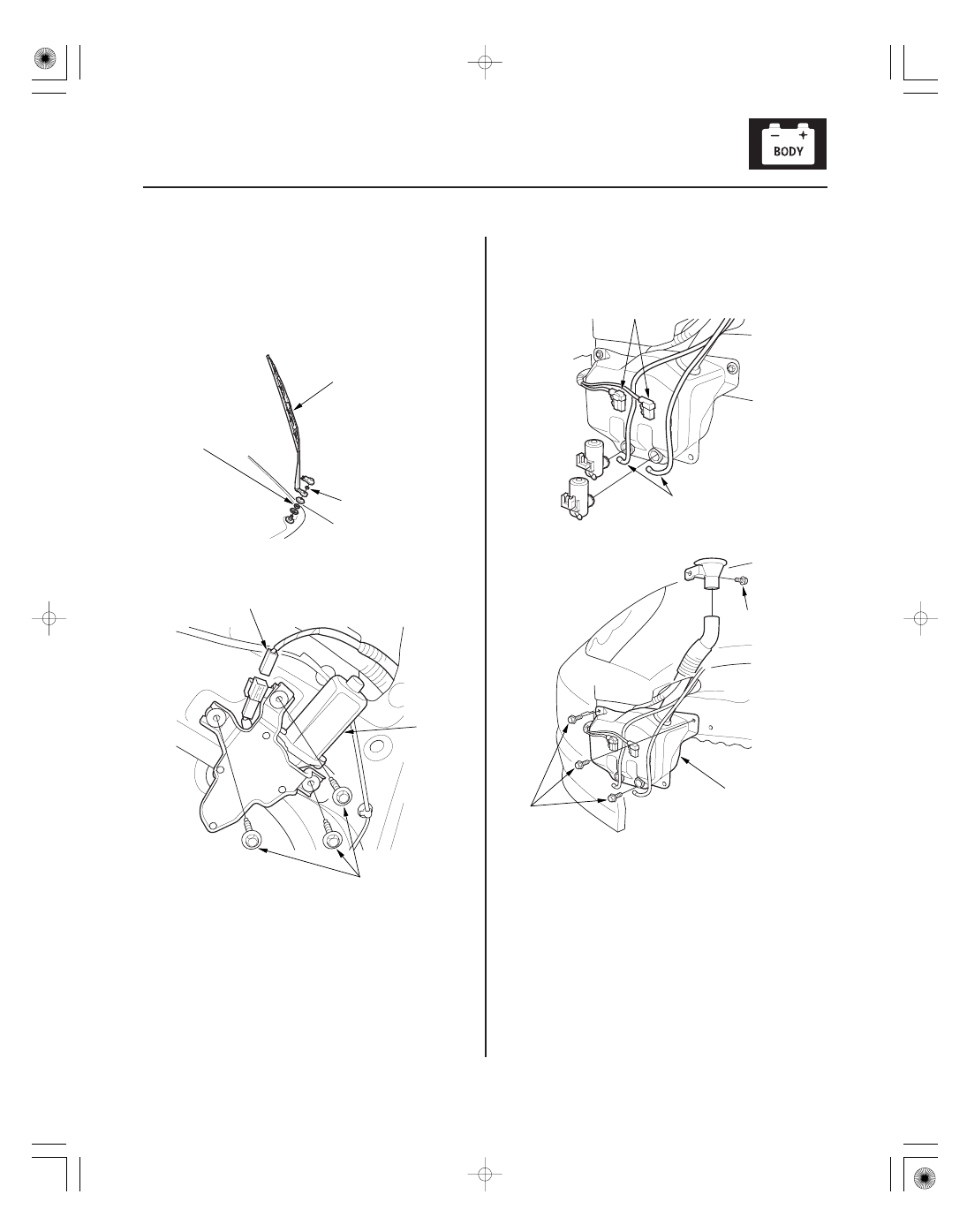

Rear Window Wiper Motor

22-159

22-159

Washer Reservoir Replacement

B

A
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

C
9 N·m
(0.8 kgf·m,

7 lbf·ft)

A

B

9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

B

A

9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

1. Open the hatch, and remove the hatch trim panel

(see page 20-54).

2. Remove the mounting nut (A), wiper arm (B), and

special nut (C).

3. Disconnect the 4P connector (A) from the wiper

motor (B).

4. Remove the three bolts and wiper motor.

5. Install in the reverse order of removal.

Check the wiper motor operation.

1. Remove the left inner fender (see page 20-111).

2. Disconnect the 2P connector(s) (A) and washer tube

(B).

3. Remove the four bolts and washer reservoir (A).

4. Install the reservoir in the reverse order of removal.

Check the washer motor operation.

05/06/27 18:05:27 61S6M040_220_0160
