Acura RSX Honda Integra. Manual - part 405

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

21-27

BLOWER MOTOR RELAY 4P SOCKET

BLOWER MOTOR RELAY 4P SOCKET

BLK/YEL

BLOWER MOTOR RELAY 4P SOCKET

BLK

22. Measure the voltage between the No. 3 terminal of

the blower motor relay 4P socket and body ground.

Go to step 23.

Replace the under-hood fuse/relay box.

23. Turn the ignition switch ON (II).

24. Measure the voltage between the No. 2 terminal of

the blower motor relay 4P socket and body ground.

Go to step 25.

Repair open in the BLK/YEL wire between the

No. 14 (10 A) fuse in the under-dash fuse/relay box
and the blower motor relay.

25. Turn the ignition switch OFF.

26. Check for continuity between the No. 1 terminal of

the blower motor relay 4P socket and body ground.

Repair open in the BLU/WHT wire between

the blower motor relay and the blower motor.

Check for an open in the wire between the

blower motor relay and body ground. If the wire is
OK, check for poor ground at G301.

Is ther e batter y voltage?

Is ther e batter y voltage?

Is ther e continuity?

05/06/27 18:04:41 61S6M040_210_0028

−

−

−

−

DTC 14:

YES

NO

YES

NO

21-28

Climate Control

DTC Troubleshooting (cont’d)

EVAPORATOR TEMPERATURE SENSOR

50
10

68
20

86°F
30°C

TEMPERATURE

RESISTANCE
(k

)

10

20

30

40

32

0

CLIMATE CONTROL UNIT 30P CONNECTOR

EVAPORATOR TEMPERATURE SENSOR 2P CONNECTOR

BRN

BRN

An Open in the Evaporator

Temperature Sensor Circuit

1. Remove the evaporator temperature sensor

(see page 21-44).

2. Measure the resistance between the No. 1 and

No. 2 terminals of the evaporator temperature
sensor.

Dip the sensor in ice water, and measure

resistance. Then pour warm water on the sensor,
and check for a change in resistance.

Go to step 3.

Replace the evaporator temperature

sensor.

3. Disconnect the climate control unit 30P connector.

4. Check for continuity between the No. 5 terminal of

the climate control unit 30P connector and the
No. 1 terminal of the evaporator temperature
sensor 2P connector.

Go to step 5.

Repair open in the wire between the climate

control unit and the evaporator temperature
sensor.

Terminal side of male terminals

Wire side of female terminals

Wire side of female terminals

Is the r esistance within the specif ications shown

on the gr aph?

Is ther e continuity?

05/06/27 18:04:42 61S6M040_210_0029

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

DTC 15:

21-29

21-29

CLIMATE CONTROL UNIT 30P CONNECTOR

EVAPORATOR TEMPERATURE SENSOR 2P CONNECTOR

LT GRN

LT GRN

CLIMATE CONTROL UNIT 30P CONNECTOR

BRN

5. Check for continuity between the No. 2 terminal of

the climate control unit 30P connector and the
No. 2 terminal of the evaporator temperature
sensor 2P connector.

Check for loose wires or poor connections at

the climate control unit 30P connector and at the
evaporator temperature sensor 2P connector. If the
connections are good, substitute a known-good
climate control unit, and recheck. If the symptom/
indication goes away, replace the original climate
control unit.

Repair open in the wire between the climate

control unit and the evaporator temperature
sensor.

1. Remove the evaporator temperature sensor

(see page 21-44).

2. Test the evaporator temperature sensor (see page

21-44).

Go to step 3.

Replace the evaporator temperature

sensor.

3. Disconnect the climate control unit 30P connector.

4. Check for continuity between the No. 5 terminal of

the climate control unit 30P connector and body
ground.

Repair short to body ground in the wire

between the climate control unit and the
evaporator temperature sensor.

Substitute a known-good climate control unit,

and recheck. If the symptom/indication goes away,
replace the original climate control unit.

A Short in the Evaporator

Temperature Sensor Circuit

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is the evapor ator temper atur e sensor OK ?

Is ther e continuity?

05/06/27 18:04:43 61S6M040_210_0030

−

−

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

21-30

Climate Control

Recirculation Control Motor Circuit Troubleshooting

RECIRCULATION CONTROL MOTOR
5P CONNECTOR

BLK/YEL

CLIMATE CONTROL UNIT 30P CONNECTOR

GRN/WHT

GRN/YEL

CLIMATE CONTROL UNIT 30P CONNECTOR

GRN/WHT

GRN/YEL

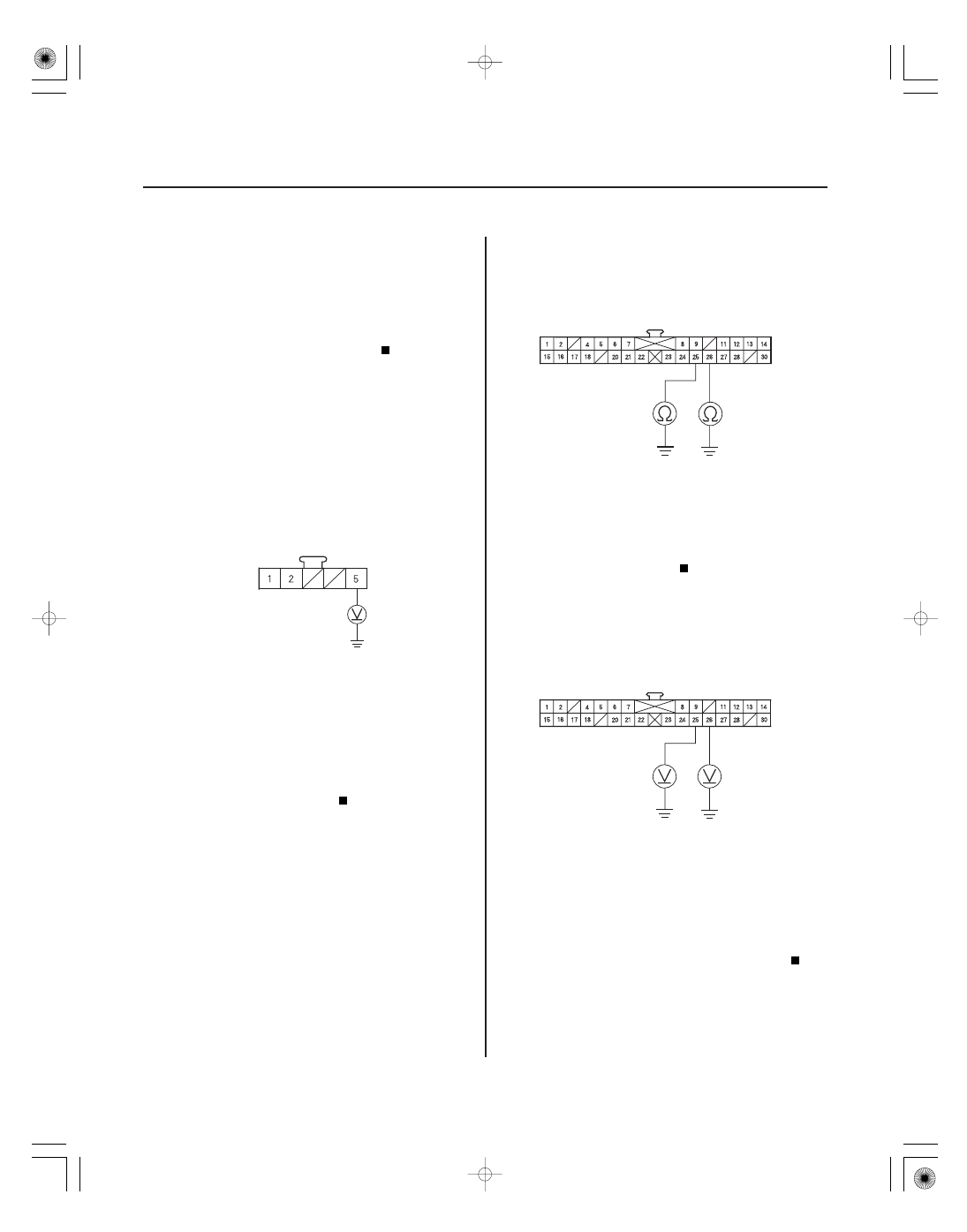

1. Check the No. 14 (10 A) fuse in the under-dash fuse/

relay box.

Go to step 2.

Replace the fuse, and recheck.

2. Disconnect the recirculation control motor 5P

connector.

3. Turn the ignition switch ON (II).

4. Measure the voltage between the No. 5 terminal of

the recirculation control motor 5P connector and
body ground.

Go to step 5.

Repair open in the wire between the No. 14

(10 A) fuse in the under-dash fuse/relay box and the
recirculation control motor .

5. Turn the ignition switch OFF.

6. Test the recirculation control motor (see page

21-47).

Go to step 7.

Go to step 12.

7. Disconnect the climate control unit 30P connector.

8. Check for continuity between the No. 25 and No. 26

terminals of the climate control unit 30P connector
and body ground individually.

Repair any short to body ground in the

wire(s) between the climate control unit and the
recirculation control motor.

Go to step 9.

9. Turn the ignition switch ON (II), and check the same

wires for voltage.

Repair any short to power in the wire(s)

between the climate control unit and the
recirculation control motor. This short may also
damage the climate control unit. Repair the short to
power before replacing the climate control unit.

Go to step 10.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is the f use OK ?

Is ther e batter y voltage?

Is the r ecir culation contr ol motor OK ?

Is ther e continuity?

Is ther e any voltage?

05/06/27 18:04:45 61S6M040_210_0031
