Special Tools Required

20-69

Dashboard/Steering Hanger Beam Removal/Installation

Fastener Locations

: Clip, 2

B, D

A

B

C

D

E

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations (see page 23-10) and the
precautions and procedures (see page 23-11) before
performing repairs or service.

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

• Have an assistant help you when removing and

installing the dashboard/steering hanger beam.

• Take care not to scratch the dashboard, body, and

other related parts.

• Put on gloves to protect your hands.

1. Before removing the heater control panel, turn the

ignition switch ON (II), and turn the mode switch of
the heater control switch in HEAT position.

2. Turn the ignition switch OFF.

3. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the preset
buttons.

4. Disconnect the negative cable from the battery, and

wait at least 3 minutes before beginning work.

5. Remove these items:

• Center console (see page 20-59)
• Driver’s dashboard lower cover (see page 20-63)
• Driver’s dashboard under cover (see page 20-63)
• Passenger’s dashboard lower cover (see page

20-67)

• Glove box (see page 20-67)
• Kick panels, both sides (see page 20-50)
• A-pillar trim, both sides (see page 20-50)
• Steering column (see page 17-25)

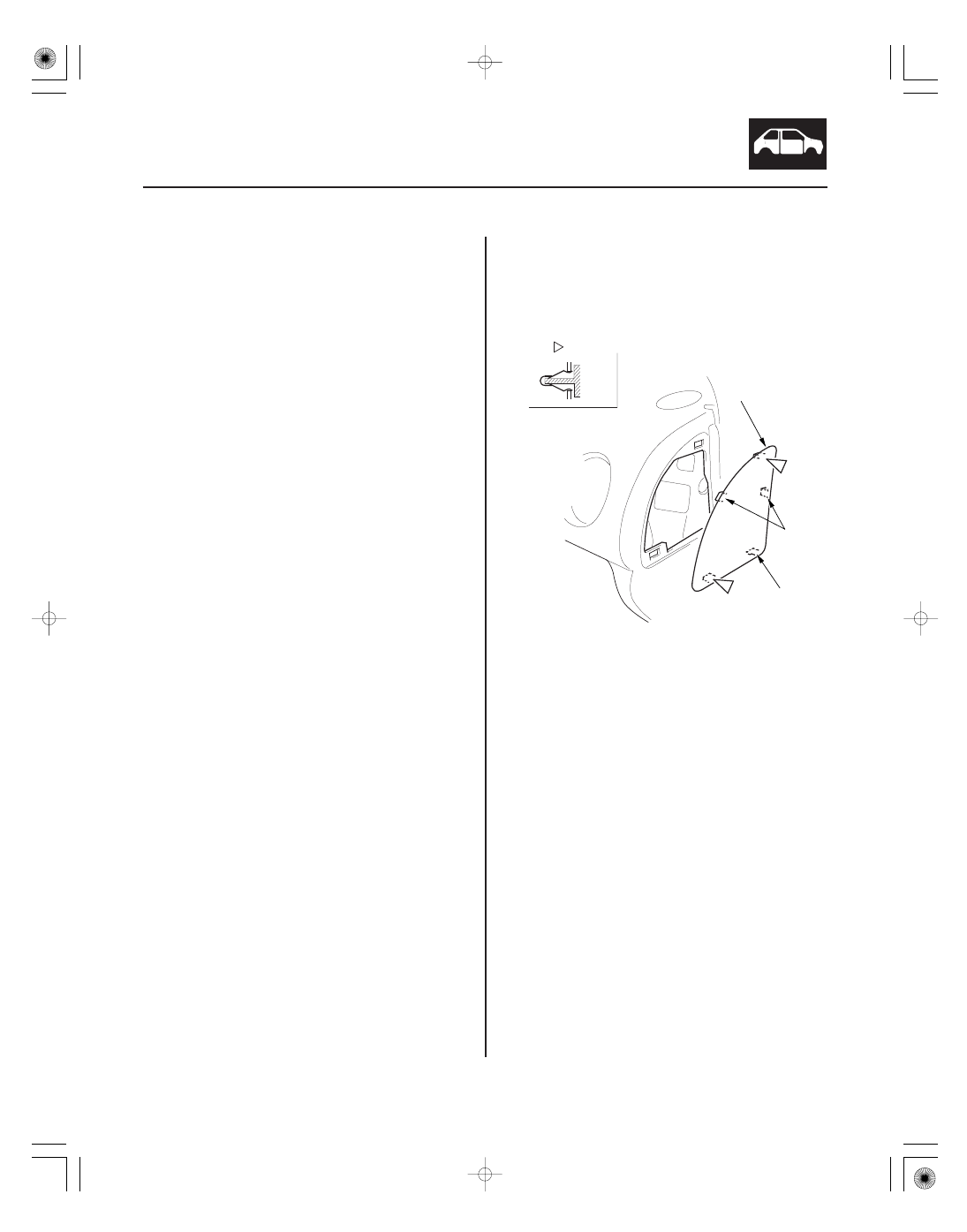

6. From outside of the passenger’s door, gently pry

up on the bottom of the dashboard side cover (A) to
release the lower clip (B) and hook (C), then release
the remaining clip (D) and hooks (E) to remove the
cover.

(cont’d)

05/06/27 18:23:51 61S6M040_200_0070

０２

０３

０４

Driver’s side

Middle portion

Passenger’s side

20-70

Dashboard

Dashboard/Steering Hanger Beam Removal/Installation (cont’d)

K

J

F

E

C

D

A

B

G

H

G

H

I

B

F

E

D
6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

C

B

C

D

E

A

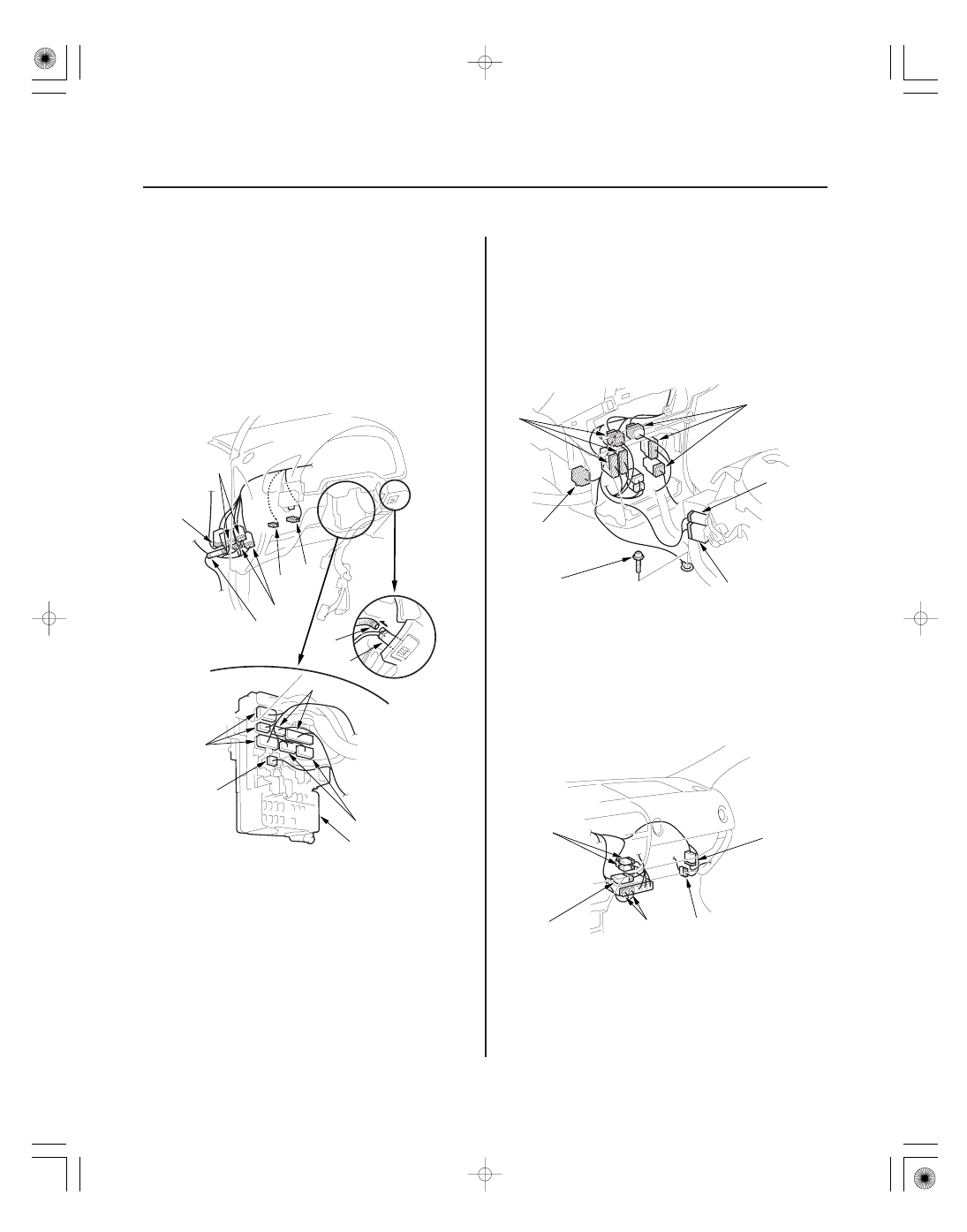

7. From under the dash, disconnect the interior wire

harness connector (A), driver’s door wire harness
connectors (B), wiper subwire harness connectors
(C), antenna lead (D), clutch pedal position switch
connector (E) (on M/T model), and brake pedal
position switch connector (F), and disconnect the
floor wire harness connectors (G) and engine
compartment wire harness connectors (H) from the
under-dash fuse/relay box (I).

8. Disconnect the air hose (J) from the in-car

temperature sensor (K).

9. From the driver’s side, disconnect the SRS control

unit connector (A), floor wire harness connectors
(B), and engine compartment wire harness
connectors (C), and using a T30 Torx bit, remove
the ground bolt (D). On the A/T model, disconnect
the parking pin shift connector (E) and shift lock
solenoid connector (F).

10. From under the dash, disconnect the ECM/PCM

connectors (A), engine wire harness connector (B),
A/C subharness connectors (C), passenger’s door
wire harness connector (D), and front sensor wire
harness connector (E).

11. Detach all of the harness and connector clips.

05/06/27 18:23:52 61S6M040_200_0071

０５

０１

Ｓ６Ｍ６Ａ００Ｊ２６２２０２０００００ＭＦＡＴ００

20-71

20-71

Dashboard/Steering Hanger Beam
Disassembly/Reassembly

B

: Bolt, 2

C

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

: Bolt, 2

D

Fastener Locations

: Bolt, 3

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

F

E

F

F

H

D

D

C

C

G

B

A

B

B

A

Fastener Locations

: Clip, 2

A

E

B

D

C

B, D

12. From outside the driver’s door, remove the caps (A),

then remove the bolts (B, C, D), and lift up on the
dashboard/steering hanger beam (E) to release it
from the guide pins (F, G) and hook (H).

13. Carefully remove the dashboard/steering hanger

beam through the door opening.

14. Install the dashboard/steering hanger beam in the

reverse order of removal, and note these items:

• Make sure the dashboard/steering hanger beam

fits onto the guide pins correctly.

• Apply liquid thread lock to the dashboard

mounting bolts of the middle portion before
reinstallation.

• Before tightening the bolts, make sure the wire

harnesses are not pinched.

• Make sure the connectors are plugged in

properly, and the antenna lead is connected
properly.

• Reconnect the negative cable to the battery.
• Enter the anti-theft code for the radio, then enter

the customer’s radio station presets.

• Reset the clock.
• Do the ECM/PCM idle learn procedure, ’02-04

models (see page 11-349), ’05-06 models
(see page 11-349) and the power window control
unit reset procedure (see page 22-148).

NOTE: Put on gloves to protect your hands.

1. Remove dashboard/steering hanger beam

(see page 20-69).

2. Remove these items from the dashboard:

• Driver’s switch panel (see page 20-64)
• Center panel (see page 20-66)
• Heater control panel (see page 20-64)
• Gauge assembly (see page 22-74)
• Passenger’s airbag (see page 23-132)
• Sunlight sensor (see page 21-43)

3. From outside of the driver’s side, gently pull out on

the bottom of the dashboard side cover (A) to
release the lower clip (B) and hook (C), then release
the remaining clip (D) and hooks (E) to remove the
cover.

(cont’d)

05/06/27 18:23:53 61S6M040_200_0072

０２

０１

０４

０５

20-72

Dashboard

Dashboard/Steering Hanger Beam Disassembly/Reassembly (cont’d)

A

B

C

A

A

A

B

4. Detach the harness holder (A) from the back of the

driver’s switch panel area.

5. Disconnect and detach the center console light

connector (A) and in-car temperature sensor
connector (B). Unclip the wire harness (C).

6. If equipped, disconnect the glove box light

connector (A) and unclip the harness.

7. If equipped, disconnect the tweeter connector (A),

and detach the harness clip (B) from both sides.
