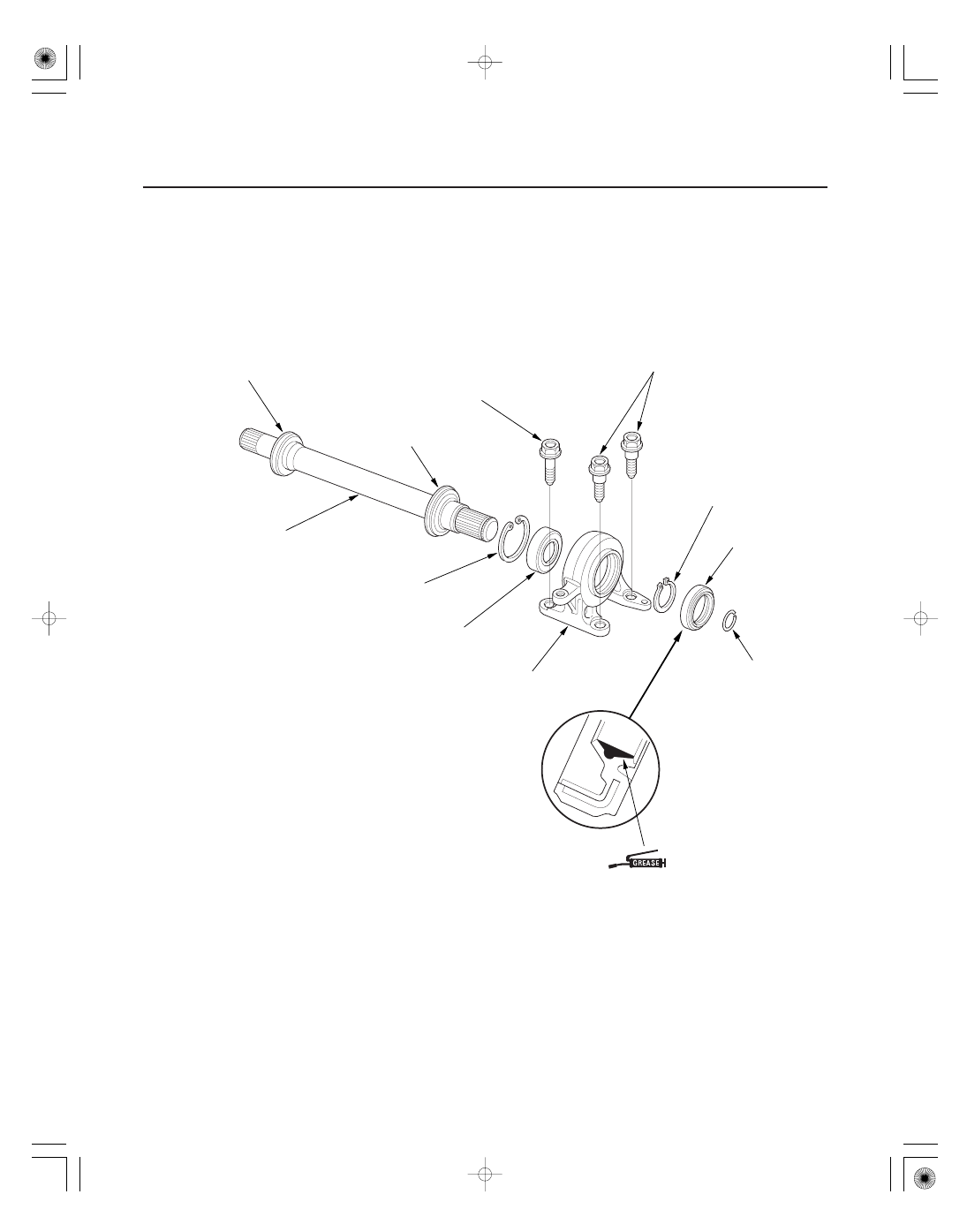

Exploded View

16-22

Driveline/Axle

Intermediate Shaft Reassembly

INTERMEDIATE SHAFT RING

FLANGE BOLT
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

INTERMEDIATE
SHAFT BEARING

EXTERNAL SNAP RING

INTERMEDIATE SHAFT

BEARING SUPPORT RING

INTERNAL SNAP RING

BEARING SUPPORT

DOWEL BOLTS
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

OUTER SEAL

SET RING

Replace.

Pack the interior of the outer seal.

Replace.

Replace.

05/06/27 18:13:00 61S6M040_160_0022

０２

０３

０４

０５

Special Tools Required

16-23

PRESS

B

A

07749-0010000

07746-0010400

A

B

PRESS

A

07746-0030400

• Driver 07749-0010000
• Attachment, 52 x 55 mm 07746-0010400
• Attachment, 35 mm I.D. 07746-0030400
• Oil seal driver 07GAD-PH70201

NOTE: Refer to the Exploded View as needed during
this procedure.

1. Clean the disassembled parts with solvent, and dry

them with compressed air. Do not wash the rubber
parts with solvent.

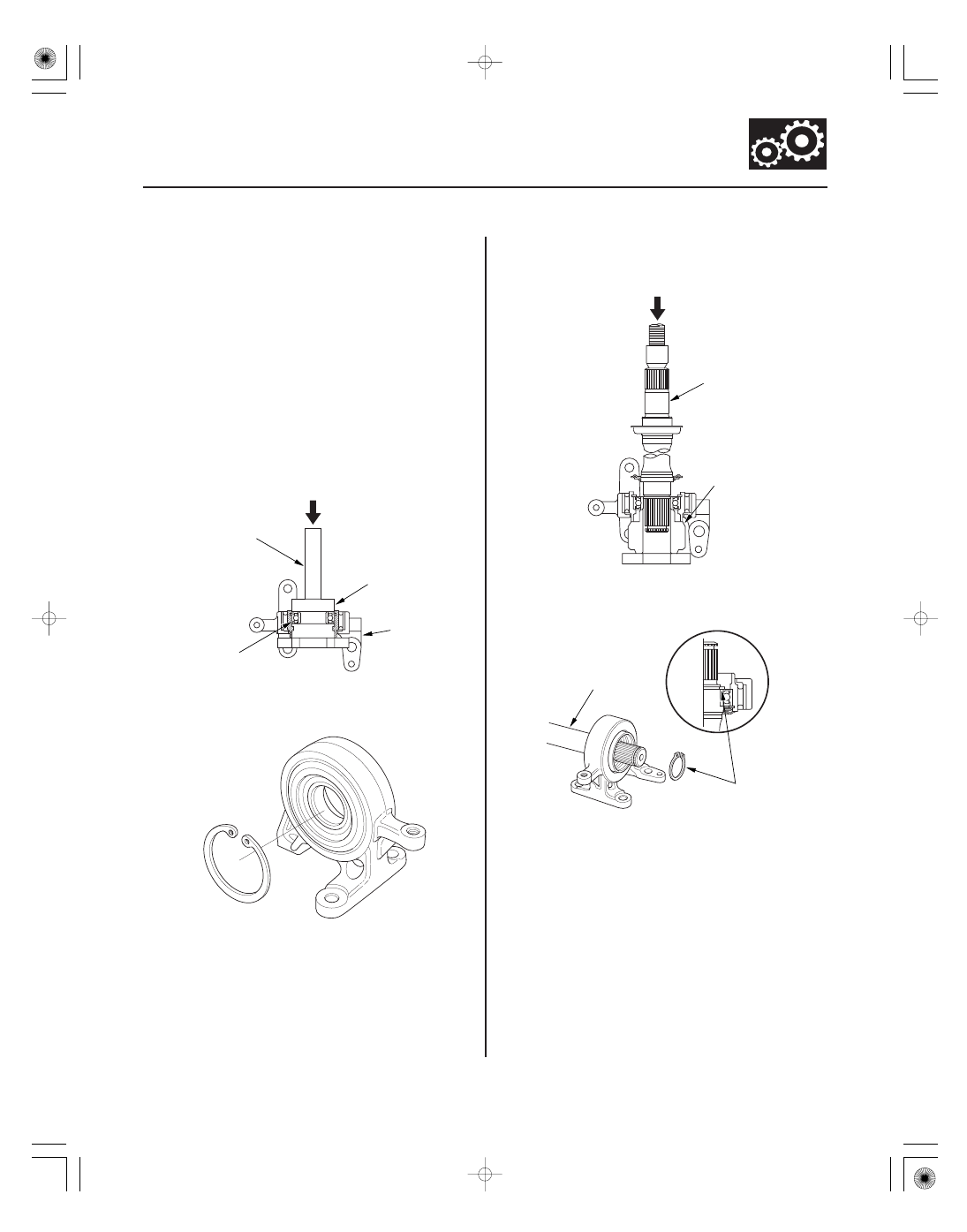

2. Press the intermediate shaft bearing (A) into the

bearing support (B) using the special tools and a
press.

3. Install, then seat the internal snap ring into the

groove of the bearing support.

4. Press the intermediate shaft (A) into the shaft

bearing using the special tool and a press.

5. Install, then seat the external snap ring (A) into the

groove of the intermediate shaft (B).

(cont’d)

05/06/27 18:13:00 61S6M040_160_0023

０２

０７

０１

０２

Ｓ６Ｍ６Ａ００Ｅ１６２３６５０００００ＫＣＡＴ００

16-24

16-24

Driveline/Axle

Intermediate Shaft Reassembly
(cont’d)

Intermediate Shaft Installation

PRESS

B

A

07GAD-PH70201

B

A

B
10 x 1.25 mm
39 N·m
(4.0 kgf·m,
29 lbf·ft)

A
10 x 1.25 mm
39 N·m
(4.0 kgf·m, 29 lbf·ft)

6. Install the outer seal (A) into the bearing support (B)

using the special tool and a press.

7. Install the set ring.

1. Use solvent or brake cleaner to thoroughly clean

the areas where the intermediate shaft (A) contacts
the transmission (differential), and dry with
compressed air. Do not wash the rubber parts with
solvent. Insert the intermediate shaft assembly into
the differential. Hold the intermediate shaft
horizontally to prevent damage to the differential
oil seal (B).

2. Install the flange bolt (A) and two dowel bolts (B).

Pack the interior
of the outer seal.

05/06/27 18:13:01 61S6M040_160_0024

０３

16-25

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

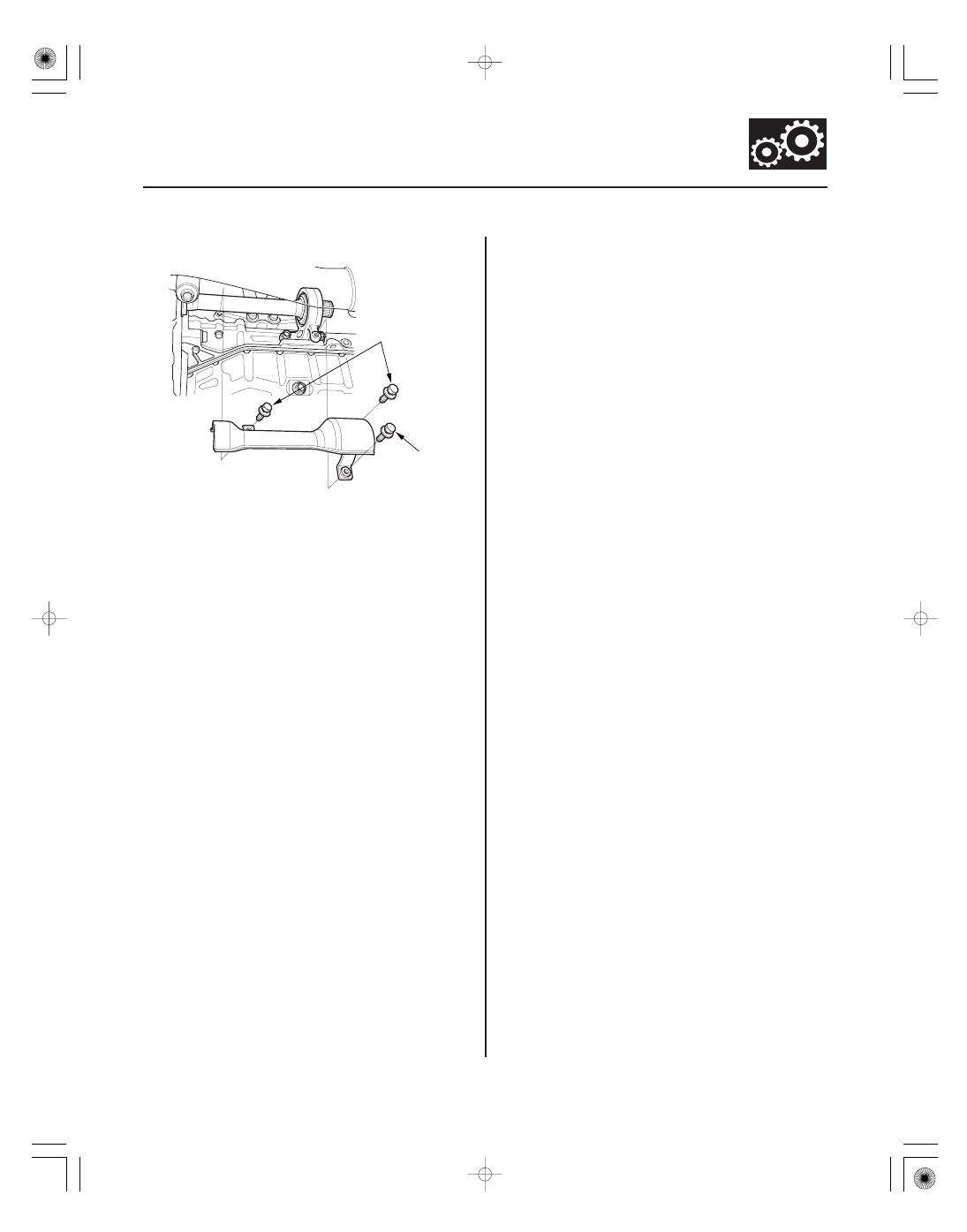

3. Install the heat cover, and tighten the three bolts.

4. Install the right driveshaft (see page 16-17).

5. Refill the transmission with the recommended

transmission fluid:

• Manual transmission (see page 13-4)
• Automatic transmission (see page 14-272)
