Special Tools Required

Welded type

Double loop type

Low profile type

Inboard Joint Side

16-6

Driveline/Axle

Driveshaft Disassembly

A

B

D

C

E

G

F

• Threaded adapter, 22 x 1.5 mm 07XAC-001010A
• Threaded adapter, 24 x 1.5 mm 07XAC-001020A
• Boot band pincers, Kent-Moore J-35910 or equivalent,

commercially available

• Slide hammer, 5/8’’-18 UNF, commercially available

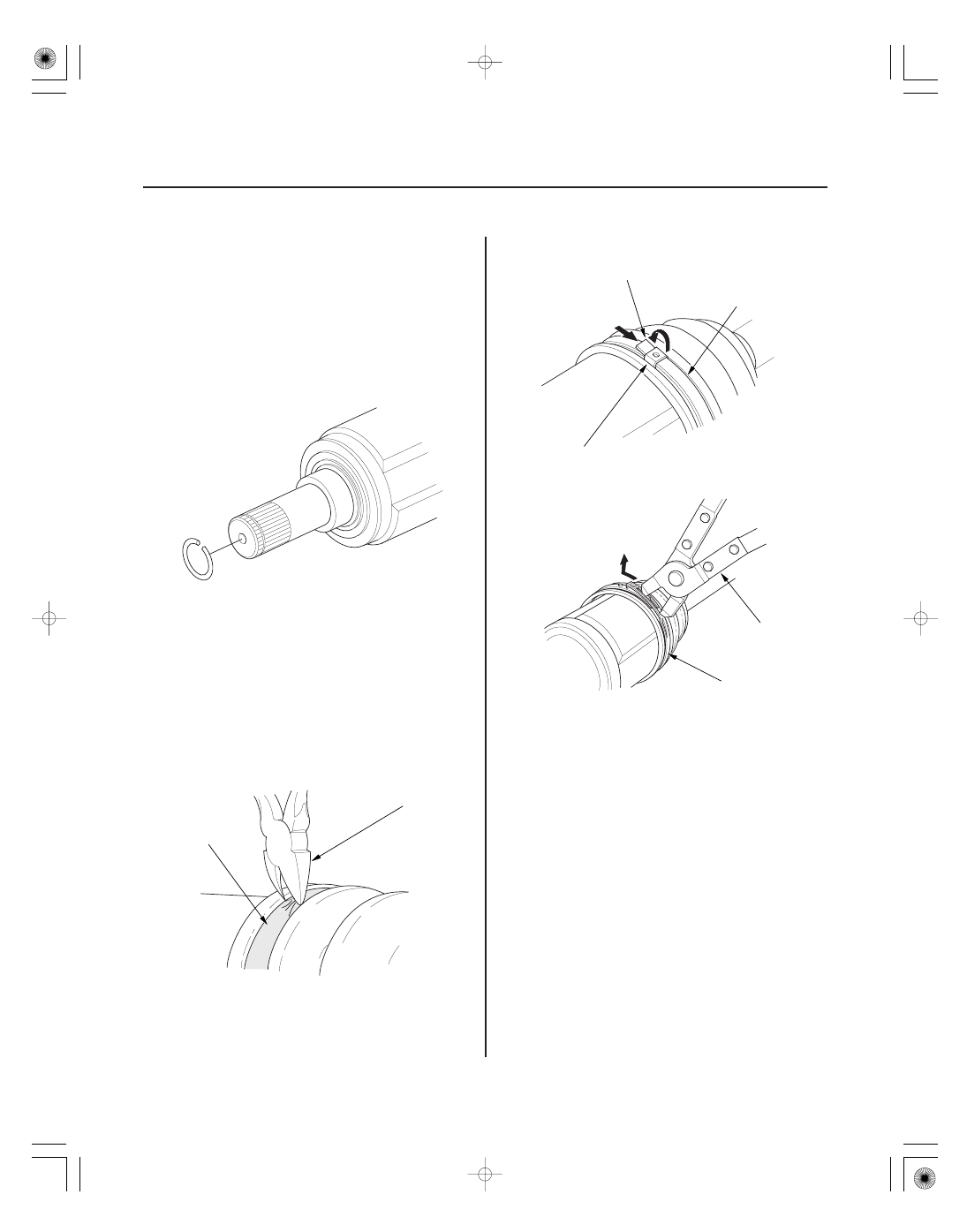

1. Remove the set ring from the inboard joint.

2. Remove the boot bands. Be careful not to damage

the boot and dynamic damper.

• If the boot band is a welded type (A), cut the boot

band (B).

• If the boot band is a double loop type (C), lift up

the band end (D), then push it into the clip (E).

• If the boot band is a low profile type (F), pinch the

boot band using commercially available boot
band pincers (G).

05/06/27 18:12:38 61S6M040_160_0006

０４

０５

０６

16-7

A

A

B

D

C

B

A

D

E

C

A

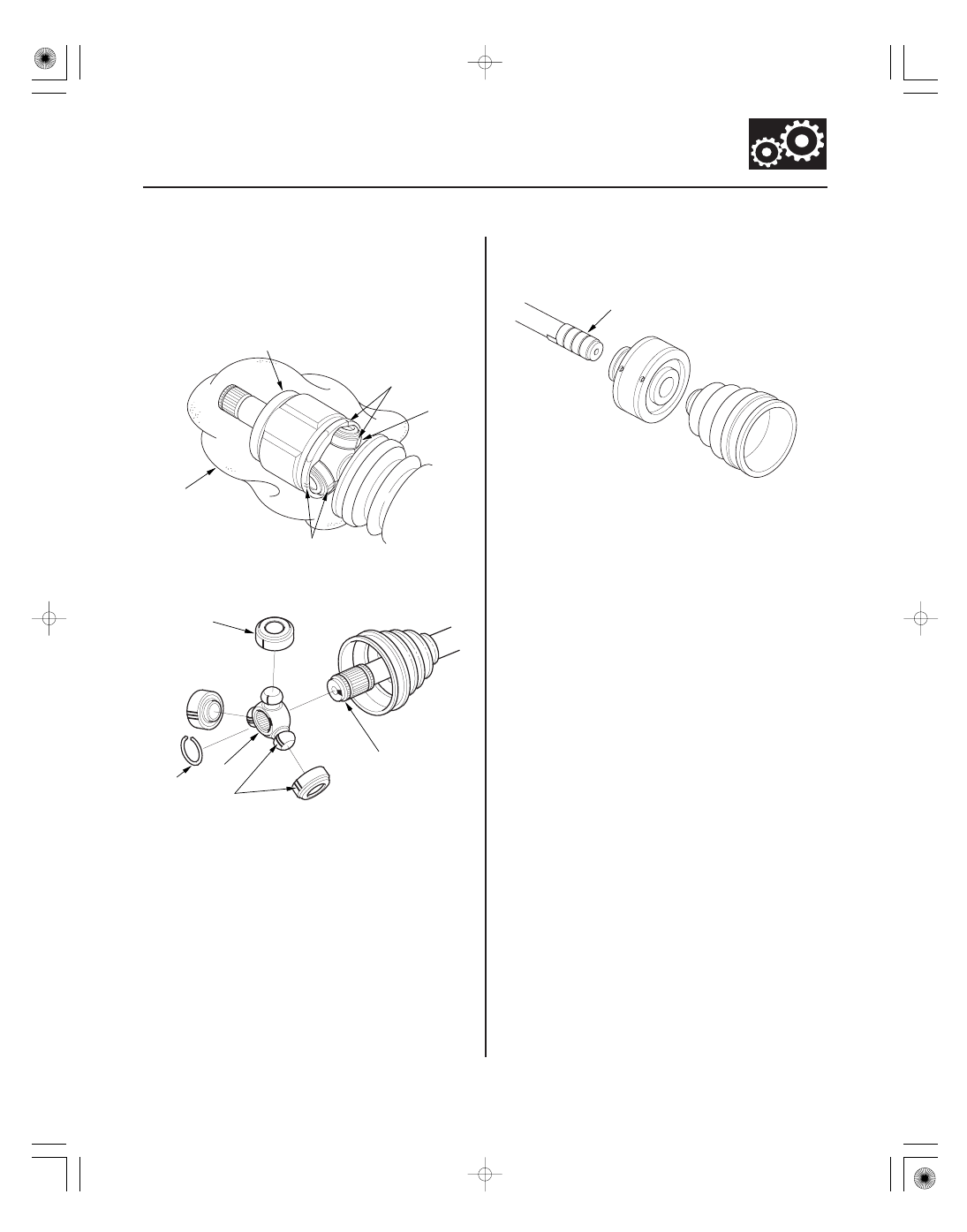

3. Make a mark (A) on each roller (B) and inboard joint

(C) to identify the locations of rollers and grooves
in the inboard joint. Then remove the inboard joint
on the shop towel (D). Be careful not to drop the
rollers when separating them from the inboard
joint.

4. Make a mark (A) on the rollers (B) and spider (C) to

identify the locations of rollers on the spider, then
remove the rollers.

5. Remove the circlip (D).

6. Mark the spider and driveshaft (E) to identify the

position of the spider on the shaft.

7. Remove the spider.

8. Wrap the splines on the driveshaft with vinyl tape

(A) to prevent damage to the boot and dynamic
damper.

9. Remove the inboard boot and dynamic damper. Be

careful not to damage the boot and dynamic
damper.

10. Remove the vinyl tape.

(cont’d)

05/06/27 18:12:38 61S6M040_160_0007

０１

０７

０８

０２

Outboard Joint Side

Ear clamp type

16-8

Driveline/Axle

Driveshaft Disassembly (cont’d)

A

B

A

A

B

C

K20A3 engine model: 07XAC-001010A
K20A2 engine model: 07XAC-001020A
K20Z1 engine model: 07XAC-001020A

B

A

1. Remove the boot bands (A). Lift up the three tabs

(B) with a screwdriver. Be careful not to damage
the boot and dynamic damper.

2. Slide the outboard boot (A) partially to the inboard

joint side. Be careful not to damage the boot.

3. Wipe off the grease to expose the driveshaft and

the outboard joint inner race.

4. Make a mark (A) on the driveshaft (B) at the same

position of the outboard joint end (C).

5. Carefully clamp the driveshaft in a vise.

6. Remove the outboard joint (A) using the special

tool and a commercially available 5/8’’-18 UNF
slide hammer (B).

7. Remove the driveshaft from the vise.

05/06/27 18:12:39 61S6M040_160_0008

０９

０３

16-9

A

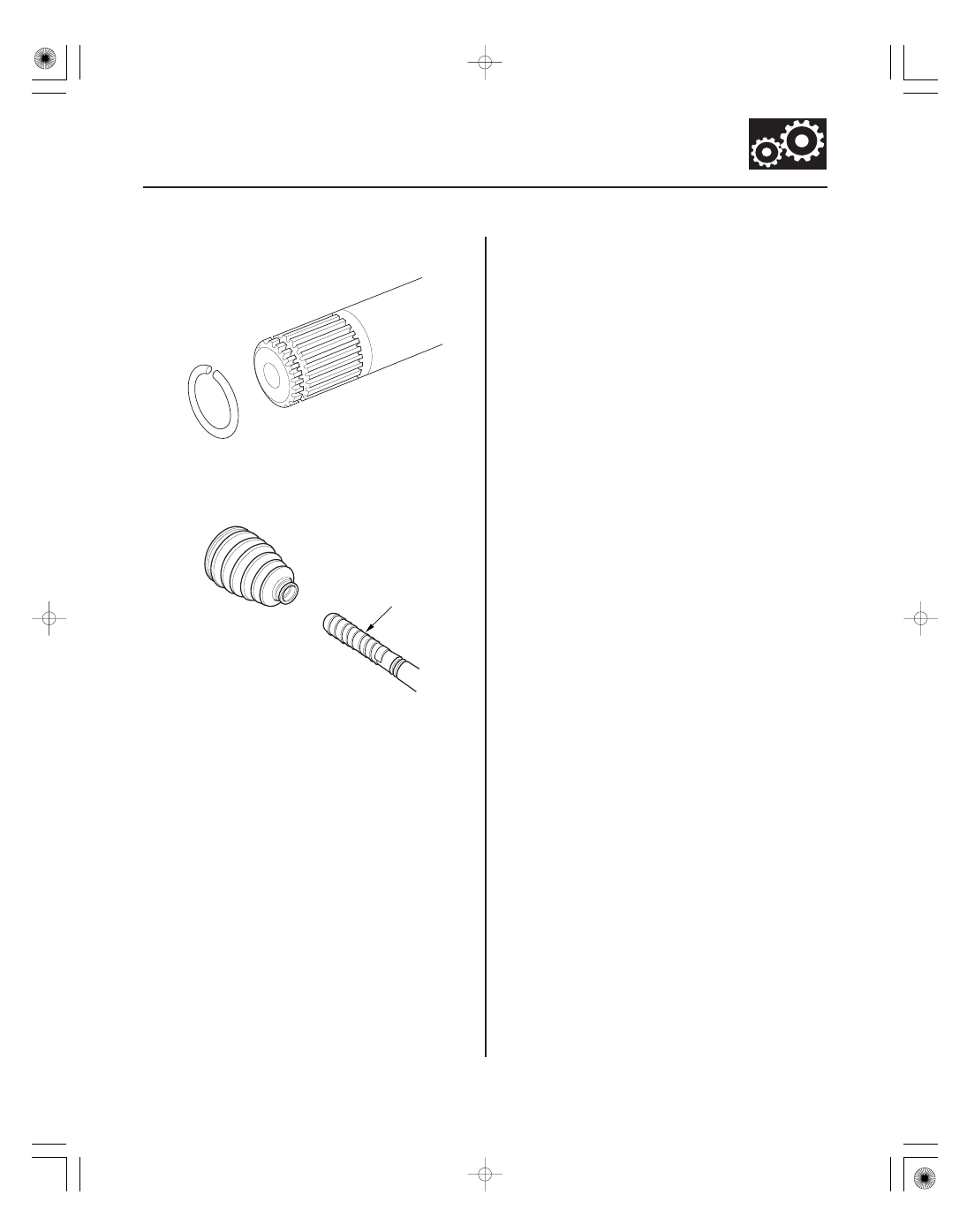

8. Remove the stop ring from the driveshaft.

9. Wrap the splines on the driveshaft with vinyl tape

(A) to prevent damage to the boot.

10. Remove the outboard boot. Be careful not to

damage the boot.

11. Remove the vinyl tape.

05/06/27 18:12:39 61S6M040_160_0009
