Acura RSX Honda Integra. Manual - part 305





＃

＃

＃

＃

０１

０２

Ｓ６Ｍ６Ａ０２Ｅ１０４８０１３９３０１ＬＢＡＴ００

14-345

Valve Body Repair

NOTE: This repair is only necessary if one or more of
the valves in a valve body do not slide smoothly in their
bores. Use this procedure to free the valves.

1. Soak a sheet of

600 abrasive paper in ATF for

about 30 minutes.

2. Carefully tap the valve body so the sticking valve

drops out of its bore. It may be necessary to use a
small screwdriver to pry the valve free. Be careful
not to scratch the bore with the screwdriver.

3. Inspect the valve for any scuff marks. Use the ATF-

soaked

600 paper to polish off any burrs that are

on the valve, then wash the valve in solvent and
dry it with compressed air.

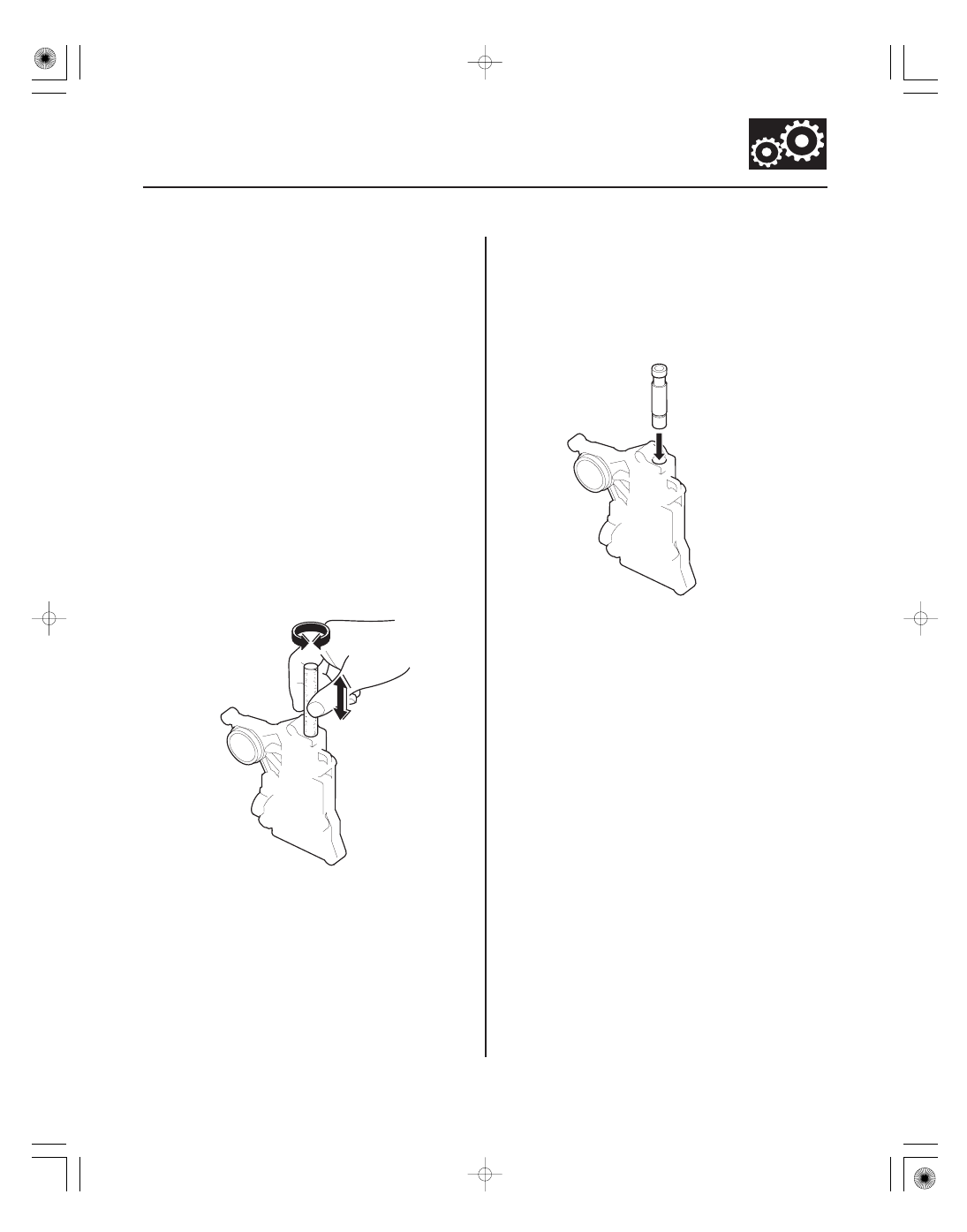

4. Roll up half a sheet of ATF-soaked

600 paper and

insert it in the valve bore of the sticking valve.
Twist the paper slightly, so that it unrolls and fits
the bore tightly, then polish the bore by twisting the
paper as you push it in and out.

NOTE: The valve body is aluminum and doesn’t
require much polishing to remove any burrs.

5. Remove the

600 paper. Thoroughly wash the

entire valve body in solvent, then dry it with
compressed air.

6. Coat the valve with ATF, then drop it into its bore. It

should drop to the bottom of the bore under its
own weight. If not, repeat step 4, then retest. If the
valve still sticks, replace the valve body.

7. Remove the valve, and thoroughly clean it and the

valve body with solvent. Dry all parts with
compressed air, then reassemble using ATF as a
lubricant.

05/06/27 17:58:59 61S6M040_140_0346

０１

＊０１

Ｓ６Ｍ６Ａ０２Ｅ１０４８０１３９３０１ＫＣＡＴ００

14-346

Valve Body

Valve Body Valve Installation

C

A

B

1. Coat all parts with ATF before assembly.

2. Install the valves and springs in the sequence

shown for the main valve body (see page 14-347),
regulator valve body (see page 14-349), and servo
body (see page 14-350). Refer to the following
valve cap illustrations, and install each valve cap so
the end shown facing up will be facing the outside
of the valve body.

3. Install all the springs and seats. Insert the spring (A)

in the valve, then install the valve in the valve body
(B). Push the spring in with a screwdriver, then
install the spring seat (C).

05/06/27 17:58:59 61S6M040_140_0347

０１

Ｓ６Ｍ６Ａ０２Ｅ１０４８０１３９３０１ＭＥＡＴ００

SPRING SPECIFICATIONS

Springs

Standard (New)-Unit: mm (in.)

Wire Diameter

O.D.

Free Length

No. of Coils

14-347

Main Valve Body Disassembly, Inspection, and Reassembly

A

SPRING SEAT

B

C

RELIEF VALVE

D

VALVE SLEEVE

MAIN VALVE BODY

CHECK BALL

COOLER CHECK
VALVE

F

E

LOCK-UP
CONTROL VALVE

SHIFT VALVE E

SHIFT VALVE A

SHIFT VALVE B

SHIFT VALVE C

CHECK BALL

ROLLER

SERVO CONTROL VALVE

MANUAL VALVE

VALVE CAP

VALVE CAP CLIP

I

H

COOLER CHECK
VALVE (BALL)

G

1. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

2. Do not use a magnet to remove the check balls, it may magnetize the balls.

3. Inspect the valve body for scoring and damage.

4. Check all valves for free movement. If any fail to slide freely, refer to valve body repair (see page 14-345).

5. Coat all parts with ATF during assembly.

NOTE:

• Cooler check valve (ball) and spring (G) apply to 2002 model; transmission number 100000-1006166.
• Cooler check valve and spring (F) apply to 2002 model; transmission number 1006167 or later, and 2003-2006

models.

A

Shift valve A spring

0.8 (0.031)

5.6 (0.220)

28.1 (1.106)

15.9

B

Shift valve B spring

0.8 (0.031)

5.6 (0.220)

28.1 (1.106)

15.9

C

Shift valve C spring

0.8 (0.031)

5.6 (0.220)

28.1 (1.106)

15.9

D

Relief valve spring

1.0 (0.039)

9.6 (0.378)

34.1 (1.343)

10.2

E

Lock-up control valve spring

0.65 (0.026)

7.1 (0.280)

23.1 (0.909)

12.7

F

Cooler check valve spring

0.85 (0.033)

6.6 (0.260)

27.0 (1.063)

11.3

G

Cooler check valve (ball) spring

0.55 (0.022)

5.8 (0.228)

19.0 (0.748)

9.6

H

Shift valve E spring

0.8 (0.031)

5.6 (0.220)

28.1 (1.106)

15.9

I

Servo control valve spring

0.7 (0.028)

6.6 (0.260)

35.7 (1.406)

17.2

05/06/27 17:59:00 61S6M040_140_0348

０１

０２

０３

Ｓ６Ｍ６Ａ０２Ｅ１０４８０１１３０２１ＭＡＡＴ００

−

−

−

−

−

−

ATF Pump Gears Side (Radial) Clearance
Standard (New):
ATF Pump Drive Gear:
0.210

0.265 mm (0.0083

0.0104 in.)

ATF Pump Driven Gear:
0.070

0.125 mm (0.0028

0.0049 in.)

ATF Pump Drive/Driven Gear Thrust (Axial)
Clearance
Standard (New):

0.03

0.06 mm (0.001

0.002 in.)

Service Limit:

0.07 mm (0.003 in.)

14-348

Valve Body

ATF Pump Inspection

A

B

C

D

A

B

C

B

A

D

1. Install the ATF pump drive gear (A), driven gear (B),

and ATF pump driven gear shaft (C) in the main
valve body (D). Lubricate all parts with ATF, and
install the ATF pump driven gear with its grooved
and chamfered side facing up.

2. Measure the side clearance of the ATF pump drive

gear (A) and driven gear (B).

3. Remove the ATF pump driven gear shaft. Measure

the thrust clearance between the ATF pump driven
gear (A) and the valve body (B) with a straight edge
(C) and a feeler gauge (D).

05/06/27 17:59:00 61S6M040_140_0349
