Acura RSX Honda Integra. Manual - part 203

０４

０５

０５

０６

13-27

A

B

A

B

A

B

B

C

A

D

B

NOTE:

• Place the clutch housing on two pieces of wood thick

enough to keep the mainshaft from hitting the
workbench.

• 6-speed model is shown, 5-speed model is similar.

1. Remove the detent bolts (A), springs, steel balls,

and the back-up light switch (B).

2. 2002-2004 models: Remove the vehicle speed

sensor (VSS) (A) and O-ring (B).

3. 2005-2006 models: Remove the 20 mm bolt (A) and

the 20 mm washer (B).

4. Remove the change lever assembly (A), the

8 x 14 mm dowel pins (B), the clutch line clip
bracket (C), and the interlock bolt (D).

(cont’d)

05/06/27 18:09:42 61S6M040_130_0027

０７

０６

０８

０９

13-28

Manual Transmission

Transmission Disassembly (cont’d)

B

C

A

A

B

C

D

F

E

B

A

C

A

B

C

D

D

D

5. 2002-2004 models: Remove the drain plug (A), the

filler plug (B), and the 10 mm flange bolt (C).

6. 2005-2006 models: Remove the drain plug (A), the

filler plug (B), the 10 mm flange bolt (C), the output
shaft (countershaft) speed sensor (D), the plain
washer (5-speed model) (E), and the O-ring (F).

7. Remove the 8 mm flange bolts in a crisscross

pattern in several steps.

8. Remove the harness bracket (A) (6-speed model

only), the transmission hanger A (B), and the
transmission hanger B (C).

9. Remove the 32 mm sealing cap (A).

10. Expand the 72 mm snap ring (B) on the

countershaft ball bearing, and remove it from the
groove using a pair of snap ring pliers.

11. Remove the transmission housing (C) and the

14 x 20 mm dowel pins (D).

05/06/27 18:09:43 61S6M040_130_0028

０１

１０

１１

１２

13-29

A

B

B

A

D

C

F

E

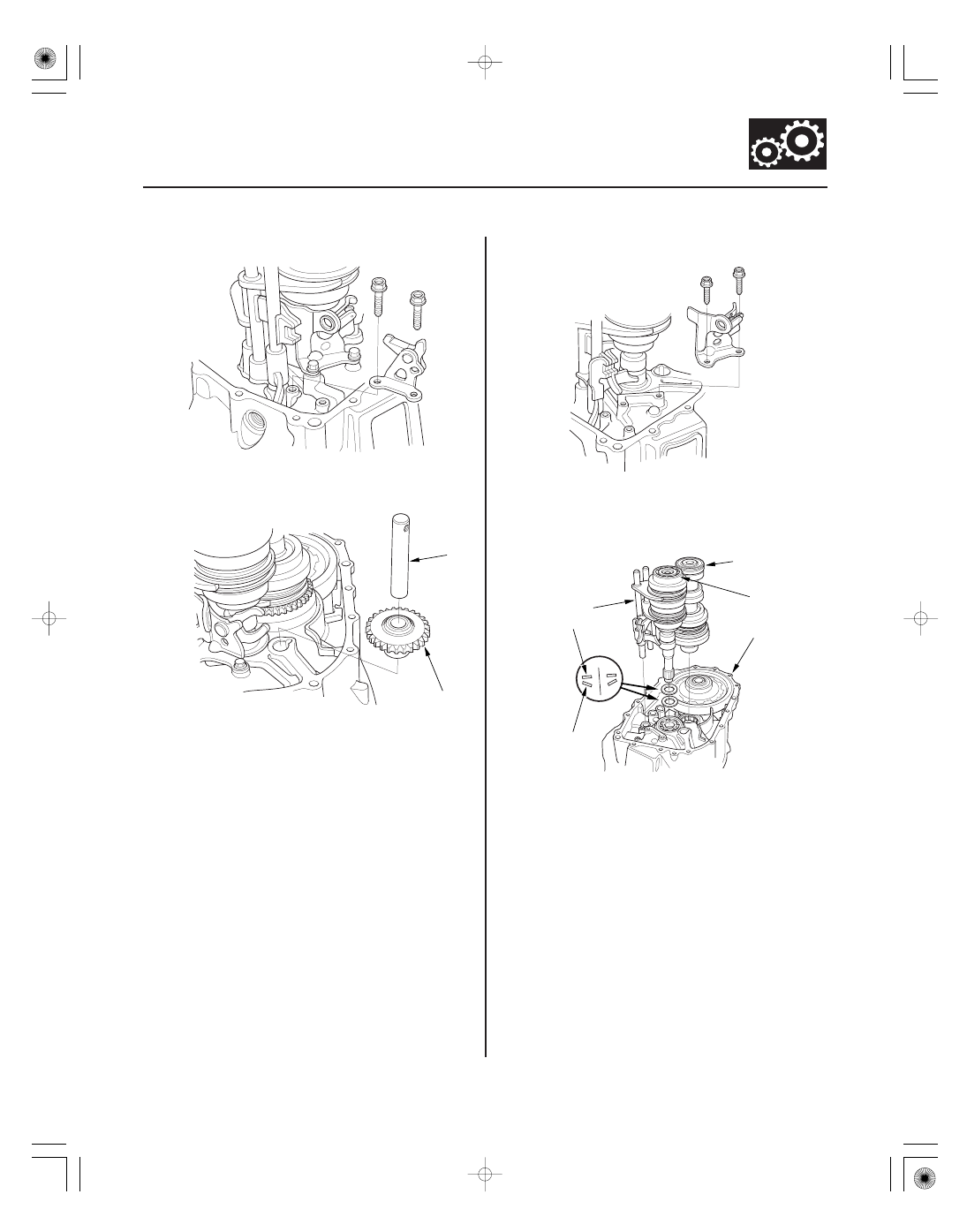

12. 5-speed model: Remove the reverse lock cam.

13. Remove the reverse idler gear (A) and the reverse

gear shaft (B).

14. Remove the reverse shift fork.

15. Apply tape to the mainshaft splines to protect the

seal, then remove the mainshaft assembly (A) and
the countershaft assembly (B) with the shift forks
(C) from the clutch housing (D).

16. Remove the 28 mm spring washer (E) and the

28 mm washer (F).

(cont’d)

05/06/27 18:09:44 61S6M040_130_0029

０７

０３

０１

０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０３３９１１１ＭＡＡＴ００

−

−

−

−

Standard:

0.20

0.59 mm (0.007

0.024 in.)

Service Limit: 1.3 mm (0.051 in.)

Standard: 13.4

13.7 mm (0.527

0.539 in.)

13-30

13-30

Manual Transmission

Transmission Disassembly (cont’d)

Reverse Shift Fork Clearance
Inspection

A

B

A

B

M

B

A

C

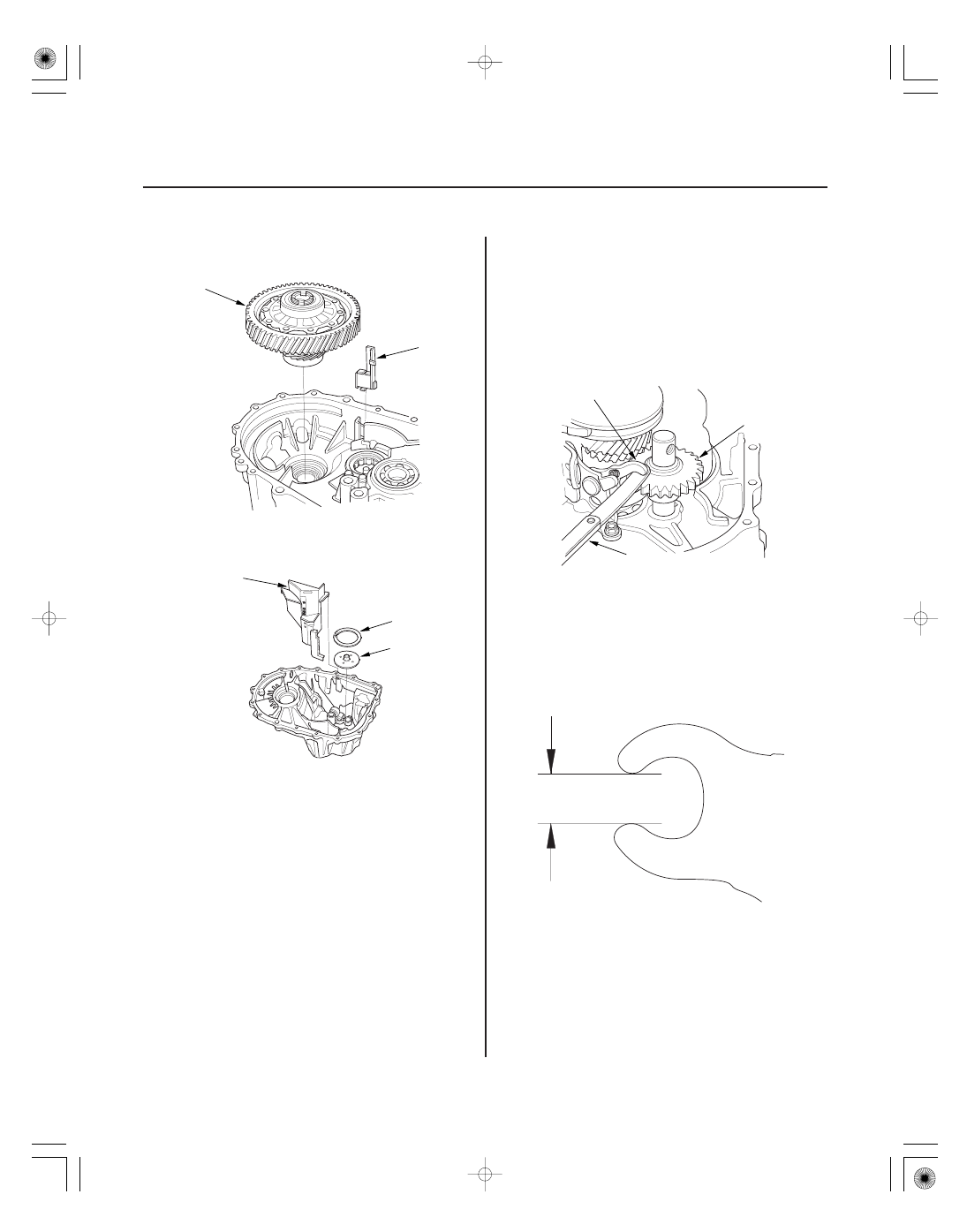

17. Remove the differential assembly (A) and the

magnet (B).

18. Remove the oil gutter plate (A), the oil guide plate

M, and the 72 mm shim (B).

1. Measure the clearance between the reverse idler

gear (A) and the reverse shift fork (B) with a feeler
gauge (C). If the clearance is more than the service
limit, go to step 2.

2. Measure the width of the reverse shift fork.

• If the width is not within the standard, replace the

reverse shift fork.

• If the width is within the standard, replace the

reverse gear.

05/06/27 18:09:45 61S6M040_130_0030
