EVAP System

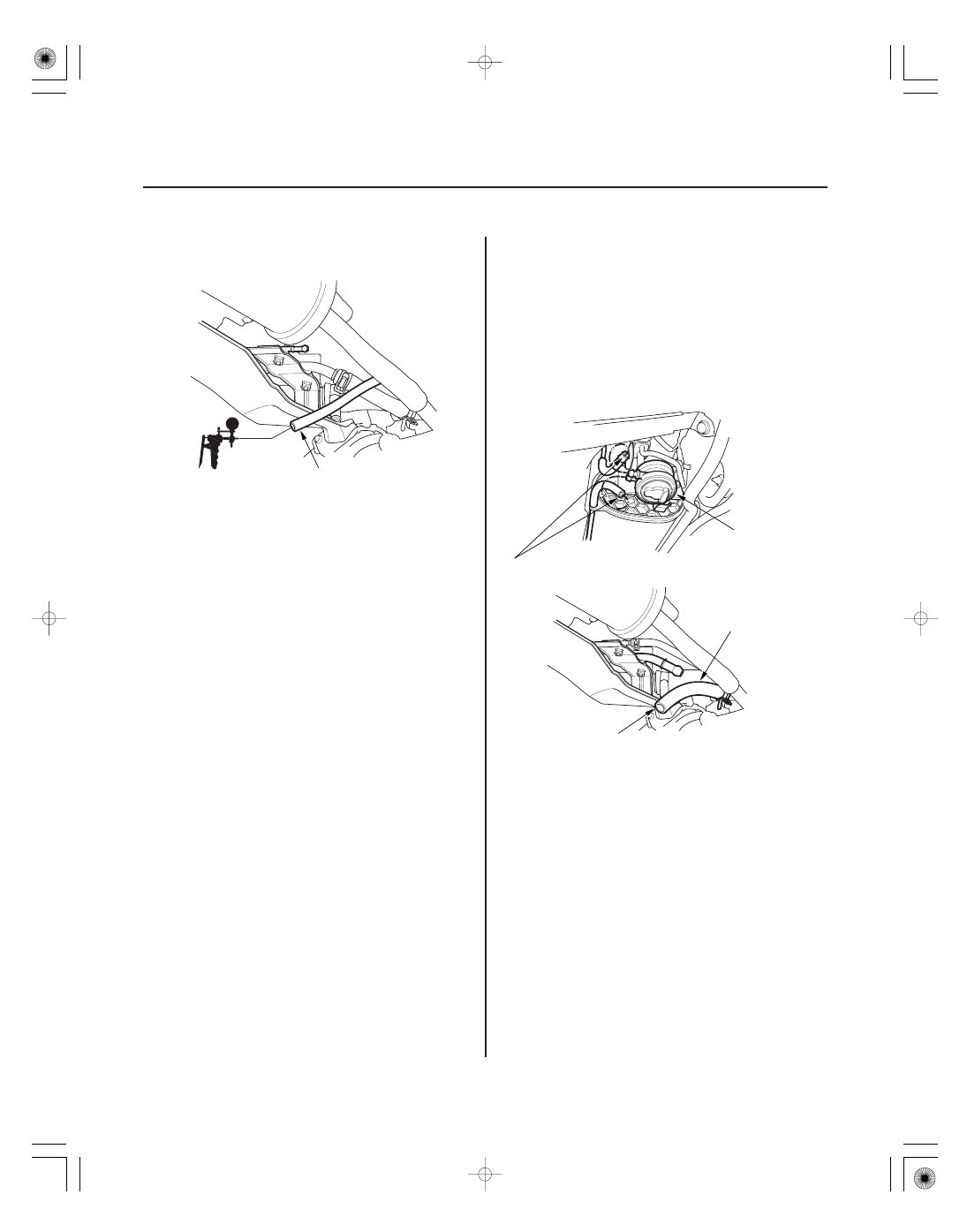

Fuel Tank Vapor Control Valve Test (cont’d)

A

A

B

7. Connect another vacuum pump/gauge, 0

30 in.Hg,

to the fuel tank vapor signal tube (A).

8. Apply vacuum (1 pump) to the fuel tank vapor

signal tube (A), then check the vacuum on the
pump in step 6.

• If the vacuum holds, replace the fuel tank vapor

control valve (see page 11-471).

• If the vacuum is released, go to step 9.

9. Fill the fuel tank with fuel, then check for fuel in the

EVAP two way valve (A), and fuel tank vapor
recirculation hose (B).

NOTE: At either location, tiny droplets of fuel are
normal.

• If fuel runs out of the hoses at either location,

replace the fuel tank vapor control valve.

• If the fuel does not run out of the hoses at either

location, the fuel tank vapor system is OK.

10. Disconnect the fuel tank vapor vent tube from the

EVAP canister, then plug the port on the canister.
Reapply vacuum (80 pumps).

• If the vacuum holds, replace the fuel tank vapor

control valve (see page 11-471).

• If the vacuum does not hold, inspect the EVAP

canister vent shut valve O-ring. If the O-ring is OK,
replace the EVAP canister and repeat step 4.

Check for fuel running out.

Check for fuel running out.

05/06/27 17:44:55 61S6M040_110_0470

０１

Ｓ６Ｍ６ＡＺＦＡ２０３２３４２８５３１ＫＢＡＴ００

2002-2004 models

11-471

Fuel Tank Vapor Control Valve Replacement

A

B

1. Remove the fuel tank (see page 11-377).

2. Remove the fuel tank vapor control valve (A) from

the fuel tank (B).

3. Install the fuel tank vapor control valve.

4. Install the fuel tank (see page 11-377).

05/06/27 17:44:55 61S6M040_110_0471

０１

Ｓ６Ｍ６ＡＺＦＡ２０３２３４２５２１１ＫＢＡＴ００

０２

＊０１

Ｓ６Ｍ６ＡＺＨＡ２０３２３４２５２１１ＫＢＡＴ００

2002-2004 models

2005-2006 models

11-472

11-472

EVAP System

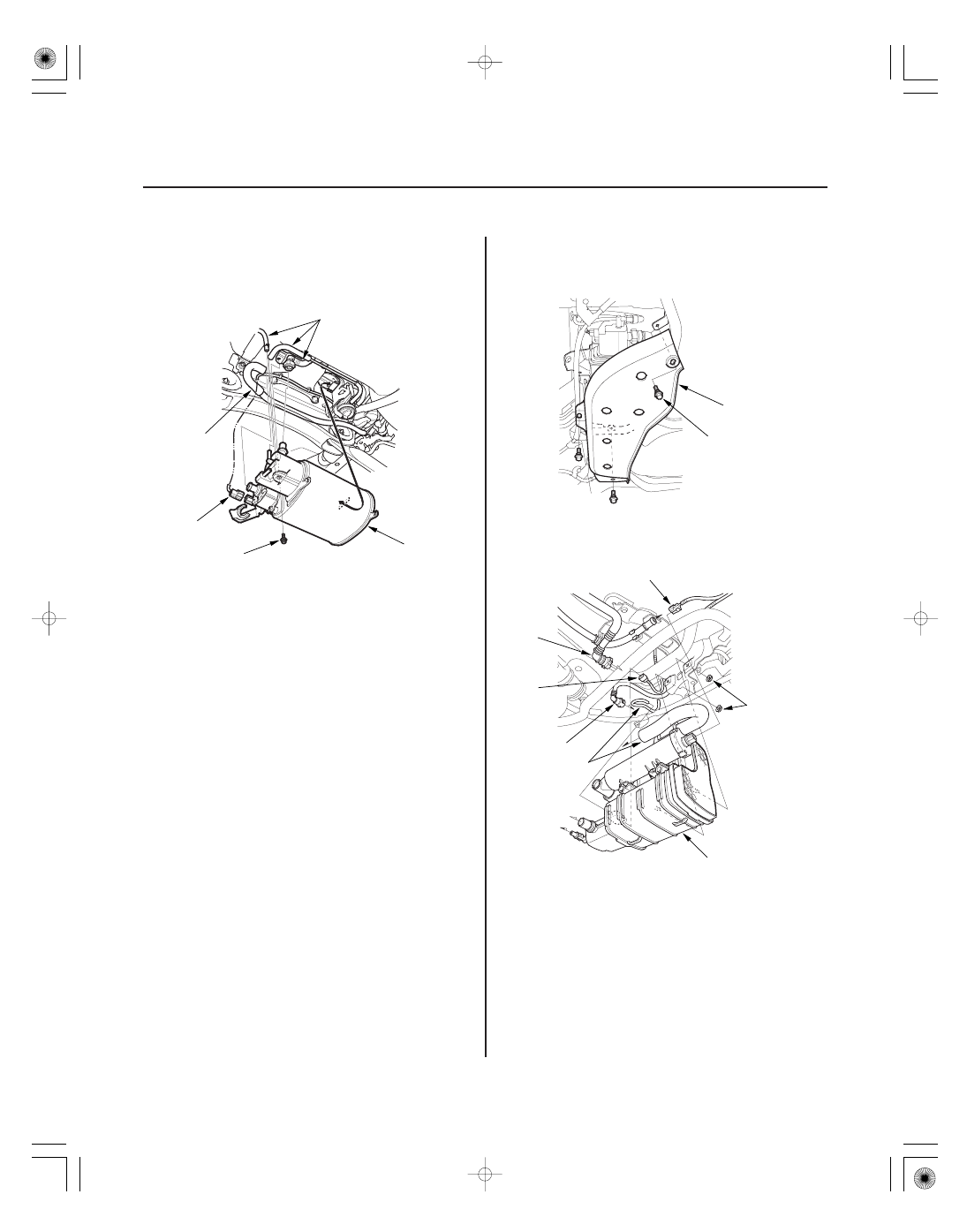

EVAP Canister Replacement

A

B

C
22 N·m
(2.2 kgf·m, 16 lbf·ft)

D

A

A

9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

D

B

C

D

E
22 N·m
(2.2 kgf·m,
16 lbf·ft)

F

A

1. Remove the hoses (A) and the EVAP canister vent

shut valve 2P connector (B).

2. Remove the bolt (C).

3. Remove the EVAP canister assembly (D).

4. Install the canister in the reverse order of removal.

1. Remove the EVAP canister cover (A).

2. Remove the hoses (A), the FTP sensor 3P connector

(B), the EVAP canister vent shut valve 2P connector
(C) and the quick-connect fittings (D).

3. Remove the nuts (E).

4. Remove the EVAP canister assembly (F).

5. Install the canister in the reverse order of removal.

05/06/27 17:44:56 61S6M040_110_0472

０１

０２

Ｓ６Ｍ６ＡＺＦＡ２０３２３４２８５１１ＫＢＡＴ００

０３

Ｓ６Ｍ６ＡＺＨＡ２０３２３４２８５１１ＫＢＡＴ００

2002-2004 models

2005-2006 models

11-473

11-473

FTP Sensor Replacement

22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

A

A

B

C

1. Remove the EVAP canister (see page 11-472).

2. Remove the clips, hoses, connectors and bolts,

then remove FTP sensor assembly (A).

3. Remove the FTP sensor (A).

4. Install the sensor in the reverse order of removal.

1. Remove the EVAP canister (see page 11-472).

2. Remove the retaining clip (A).

3. Remove the FTP sensor (B).

4. Install the sensor in the reverse order of removal

with a new O-ring (C).
