K20A2/K20Z1 engines

11-410

Intake Air System

Throttle Body Removal/Installation

THROTTLE CABLE

22 N·m
(2.2 kgf·m, 16 lbf·ft)

THROTTLE POSITION
(TP) SENSOR

GASKET

IDLE AIR CONTROL
(IAC) VALVE

THROTTLE
BODY

EVAPORATIVE EMISSION (EVAP)
CANISTER PURGE VALVE

THROTTLE
STOP SCREW

THROTTLE
LEVER

NOTE:

• Do not adjust the throttle stop screw.
• After reassembly, adjust the cruise control cable (see page 4-71) and the throttle cable (see page 11-409).
• The throttle position (TP) sensor is not removable.

Replace.

Do not adjust.

There should be
no clearance.

05/06/27 17:42:36 61S6M040_110_0410

０２

Ｓ６Ｍ６Ａ１１Ａ２０３３６３５９４０１ＫＤＡＴ００

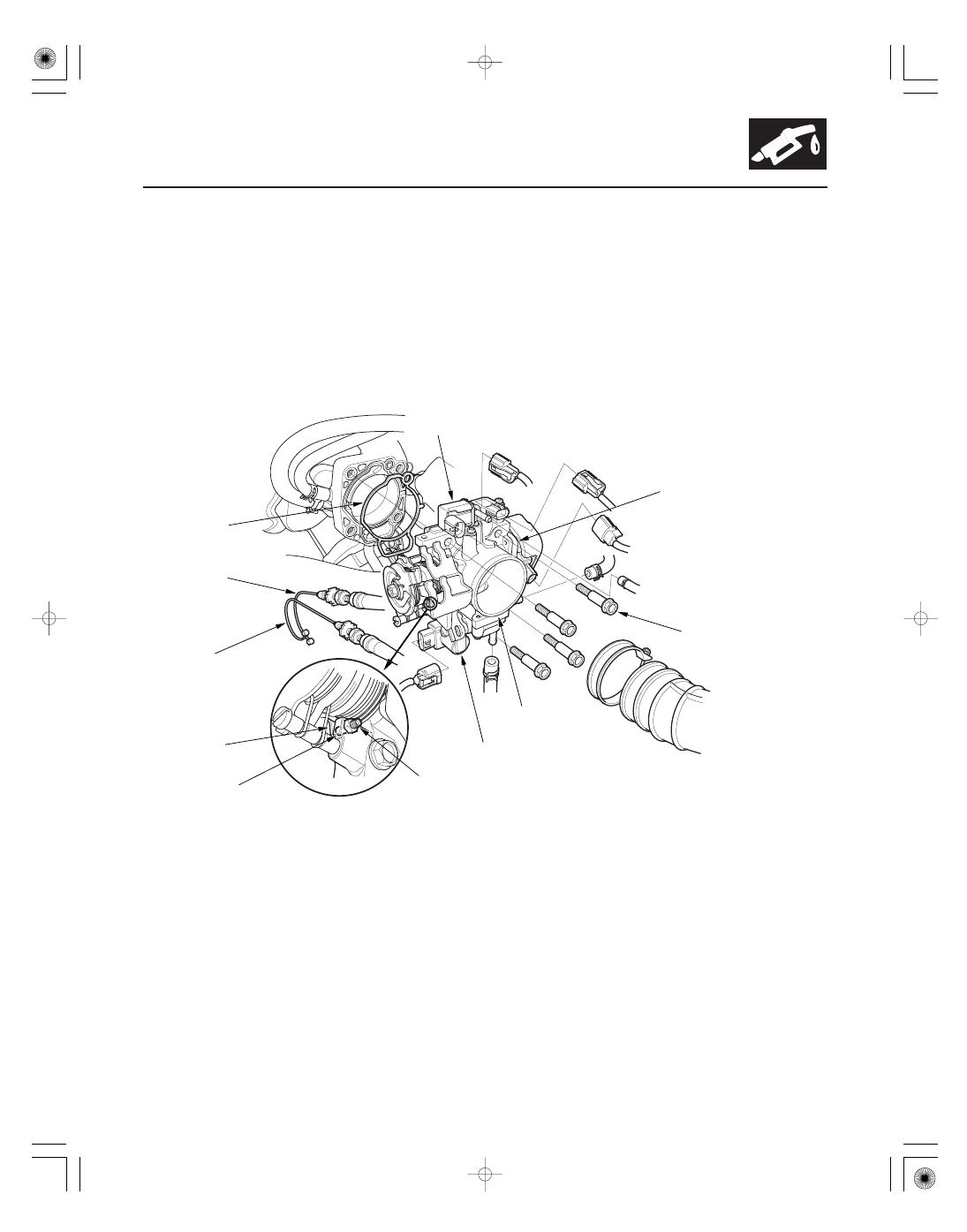

K20A3 engine

11-411

THROTTLE CABLE

22 N·m
(2.2 kgf·m, 16 lbf·ft)

THROTTLE
POSITION
(TP) SENSOR

GASKET

CRUISE CONTROL CABLE

IDLE AIR CONTROL
(IAC) VALVE

THROTTLE
BODY

EVAPORATIVE EMISSION (EVAP)
CANISTER PURGE VALVE

THROTTLE
STOP SCREW

THROTTLE
LEVER

NOTE:

• Do not adjust the throttle stop screw.
• After reassembly, adjust the cruise control cable (see page 4-71) and the throttle cable (see page 11-409).
• The throttle position (TP) sensor is not removable.

Replace.

Do not adjust.

There should be
no clearance.

05/06/27 17:42:37 61S6M040_110_0411

０１

０２

Ｓ６Ｍ６Ａ００Ａ２０３３６３５９４０１ＭＦＡＴ００

K20A2/K20Z1 engines

K20A3 engine

11-412

Intake Air System

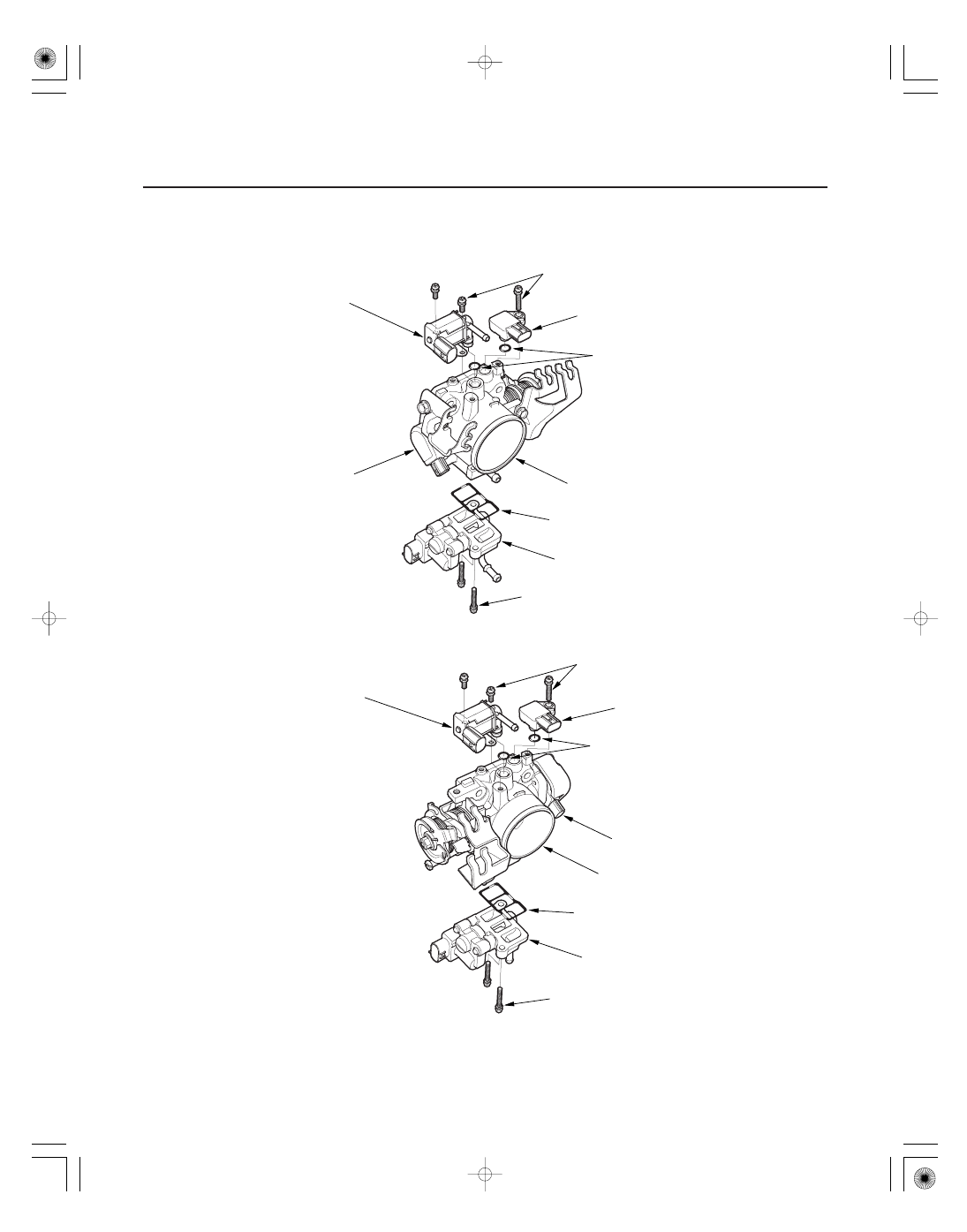

Throttle Body Disassembly/Reassembly

2 N·m
(0.2 kgf·m, 1 lbf·ft)

MAP SENSOR

O-RING

TP SENSOR

THROTTLE BODY

O-RING

IAC VALVE

3.5 N·m
(0.35 kgf·m, 2.5 lbf·ft)

EVAP CANISTER
PURGE VALVE

2 N·m
(0.2 kgf·m, 1 lbf·ft)

MAP SENSOR

O-RING

TP SENSOR

THROTTLE BODY

O-RING

IAC VALVE

3.5 N·m
(0.35 kgf·m, 2.5 lbf·ft)

EVAP CANISTER
PURGE VALVE

Replace.

Replace.

Replace.

Replace.

05/06/27 17:42:37 61S6M040_110_0412

０１

Ｓ６Ｍ６Ａ１１Ａ２０３３６３３４８０７ＫＢＡＴ００

０１

Ｓ６Ｍ６Ａ１１Ａ２０３３６３３４８０４ＫＢＡＴ００

11-413

11-413

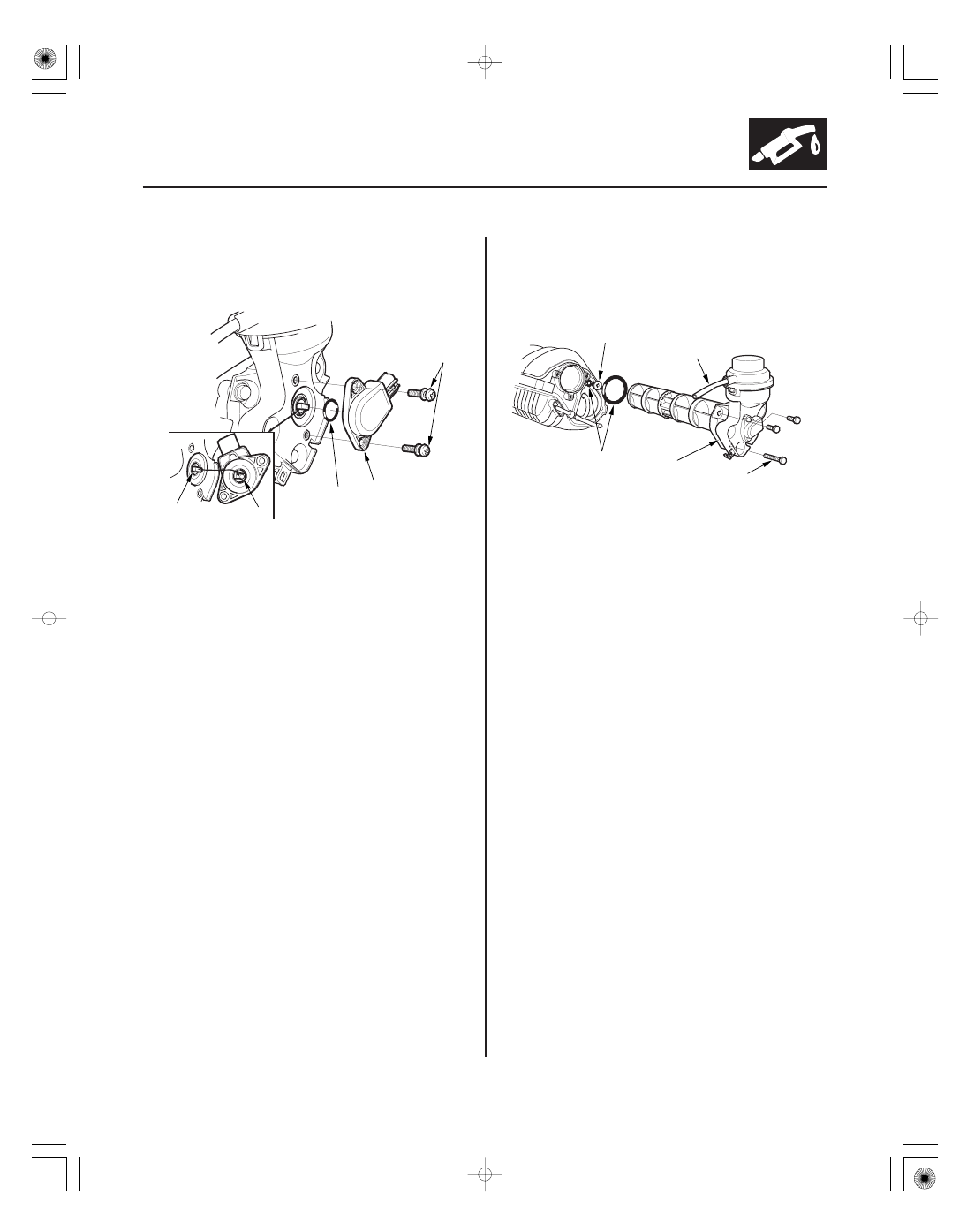

IMT (IMRC) Valve Position Sensor
Replacement

IMT (IMRC) Valve Replacement

B

C

D

E

A
4 N·m
(0.4 kgf·m, 3 lbf·ft)

E

D

A

C

B
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

1. Remove the two screws (A) and the IMT (IMRC)

position sensor (B).

2. Install the sensor with a new O-ring (C), and make

sure the projection (D) inside the IMT (IMRC) valve
matches up with the groove (E) in the sensor.

1. Remove the intake manifold (see page 9-2).

2. Disconnect the vacuum hose (A), then remove the

bolts (B), and remove the IMT (IMRC) valve
assembly (C).

3. Install the parts in the reverse order of removal

with a new O-rings (D).

NOTE: Make sure the bearing (E) is secured into
place.
