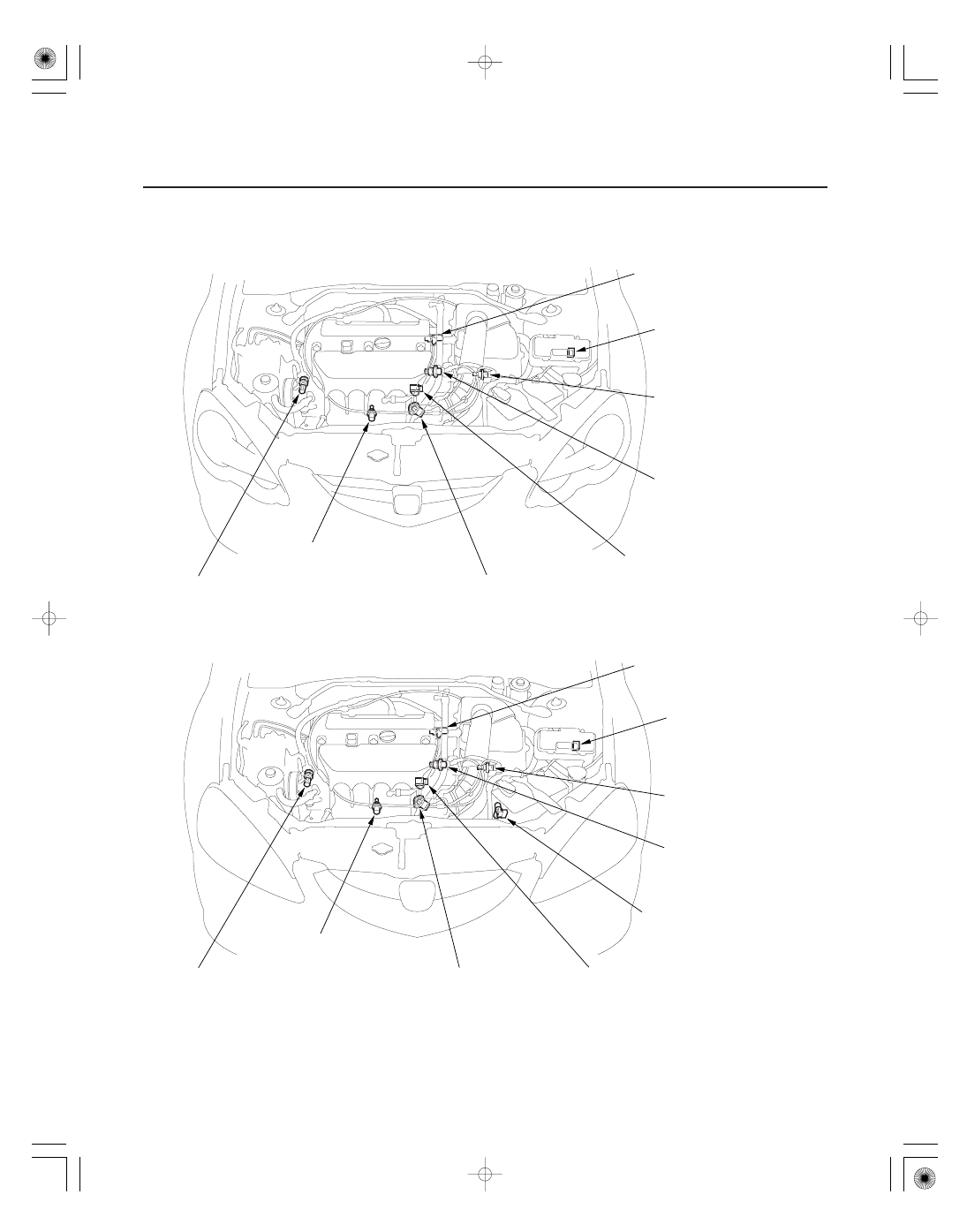

K20A2 engine

K20Z1 engine

11-94

PGM-FI System

Component Location Index

INTAKE AIR TEMPERATURE
(IAT) SENSOR

ENGINE COOLANT
TEMPERATURE
(ECT) SENSOR

KNOCK SENSOR

MANIFOLD ABSOLUTE PRESSURE
(MAP) SENSOR

THROTTLE POSITION
(TP) SENSOR

ELECTRICAL LOAD
DETECTOR (ELD)

CRANKSHAFT POSITION
(CKP) SENSOR

CAMSHAFT POSITION (CMP)
SENSOR B

INTAKE AIR TEMPERATURE
(IAT) SENSOR

ENGINE COOLANT
TEMPERATURE
(ECT) SENSOR

KNOCK SENSOR

MANIFOLD ABSOLUTE PRESSURE
(MAP) SENSOR

THROTTLE POSITION
(TP) SENSOR

ELECTRICAL LOAD
DETECTOR (ELD)

CRANKSHAFT POSITION
(CKP) SENSOR

CAMSHAFT POSITION (CMP)
SENSOR B

OUTPUT SHAFT
(COUNTERSHAFT)
SPEED SENSOR

Replacement, page 11-281

Replacement, page 11-280

Replacement, page 11-282

Replacement, page 11-280

Replacement, page 11-281

Replacement,

page 11-281

Replacement,

page 11-280

Replacement, page 11-282

Replacement, page 11-280

Replacement, page 11-281

Replacement, page 11-283

05/06/27 17:33:31 61S6M040_110_0094

＊０３

＊０４

−

−

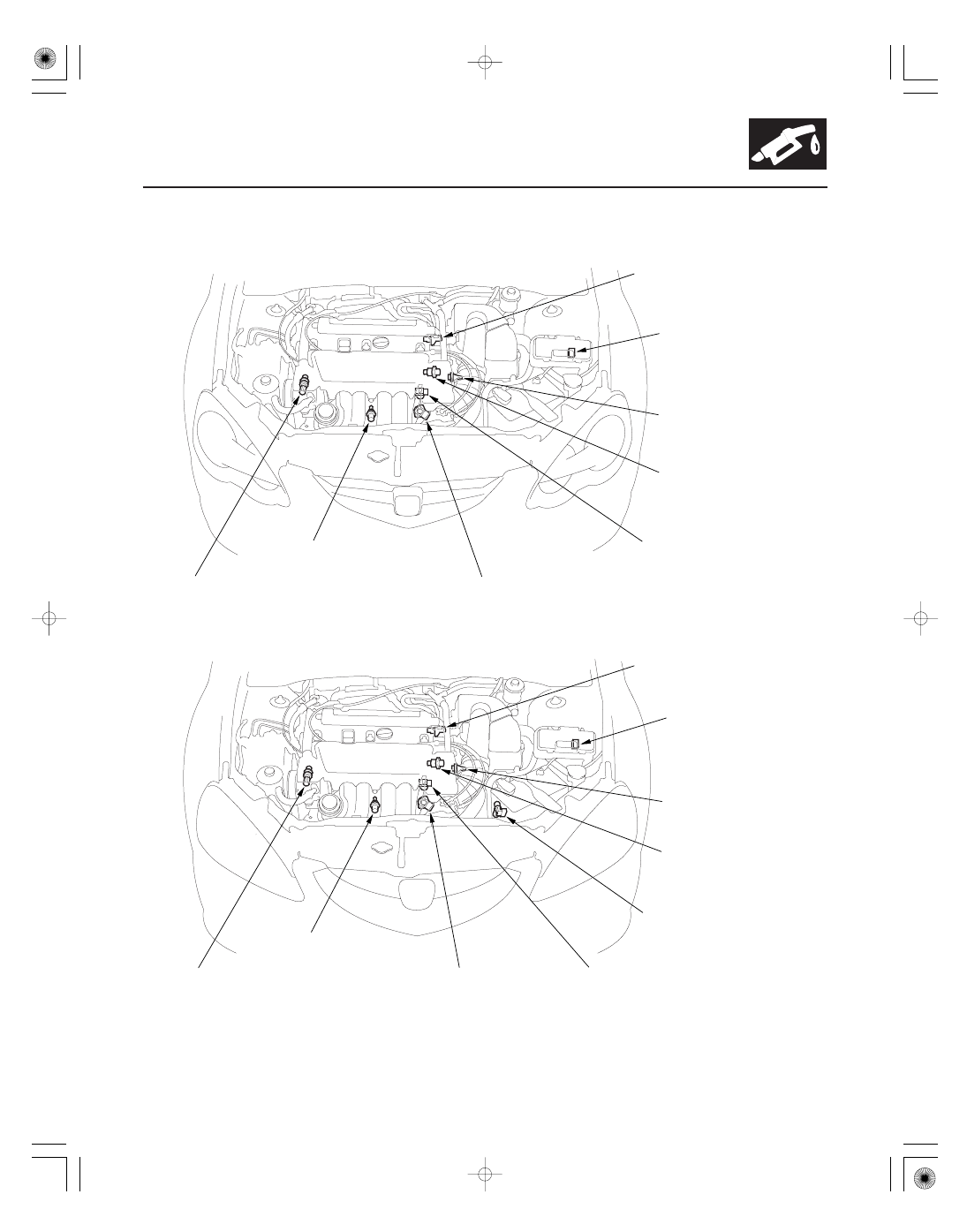

K20A3 engine

2002-2004 models

K20A3 engine

2005-2006 models

11-95

INTAKE AIR TEMPERATURE
(IAT) SENSOR

ENGINE COOLANT
TEMPERATURE
(ECT) SENSOR

KNOCK SENSOR

MANIFOLD ABSOLUTE PRESSURE
(MAP) SENSOR

THROTTLE POSITION
(TP) SENSOR

ELECTRICAL LOAD
DETECTOR (ELD)

CRANKSHAFT POSITION
(CKP) SENSOR

CAMSHAFT POSITION (CMP)
SENSOR B

INTAKE AIR TEMPERATURE
(IAT) SENSOR

ENGINE COOLANT
TEMPERATURE
(ECT) SENSOR

KNOCK SENSOR

MANIFOLD ABSOLUTE PRESSURE
(MAP) SENSOR

THROTTLE POSITION
(TP) SENSOR

ELECTRICAL LOAD
DETECTOR (ELD)

CRANKSHAFT POSITION
(CKP) SENSOR

CAMSHAFT POSITION (CMP)
SENSOR B

OUTPUT SHAFT
(COUNTERSHAFT)
SPEED SENSOR

(cont’d)

Replacement,

page 11-281

Replacement,

page 11-280

Replacement, page 11-282

Replacement, page 11-280

Replacement, page 11-281

Replacement,

page 11-281

Replacement,

page 11-280

Replacement, page 11-282

Replacement, page 11-280

Replacement, page 11-281

Replacement, page 11-283

05/06/27 17:33:34 61S6M040_110_0095

＊０５

＊０６

11-96

PGM-FI System

Component Location Index (cont’d)

AIR FUEL RATIO (A/F)
SENSOR (SENSOR 1)

SECONDARY HEATED
OXYGEN SENSOR
(SECONDARY HO2S)
(SENSOR 2)

INJECTORS

Replacement, page 11-279

Replacement, page 11-279

Replacement, page 11-277

*: This illustration shows 2002-2004 models.

05/06/27 17:33:35 61S6M040_110_0096

＊０７

＊０８

11-97

DATA LINK CONNECTOR (DLC)

PGM-FI MAIN RELAY 1 (FI MAIN)

ENGINE CONTROL MODULE (ECM)/
POWERTRAIN CONTROL MODULE (PCM)

General Troubleshooting Information,

page 11-3

Replacement, page 11-284

05/06/27 17:33:35 61S6M040_110_0097
