１２

−

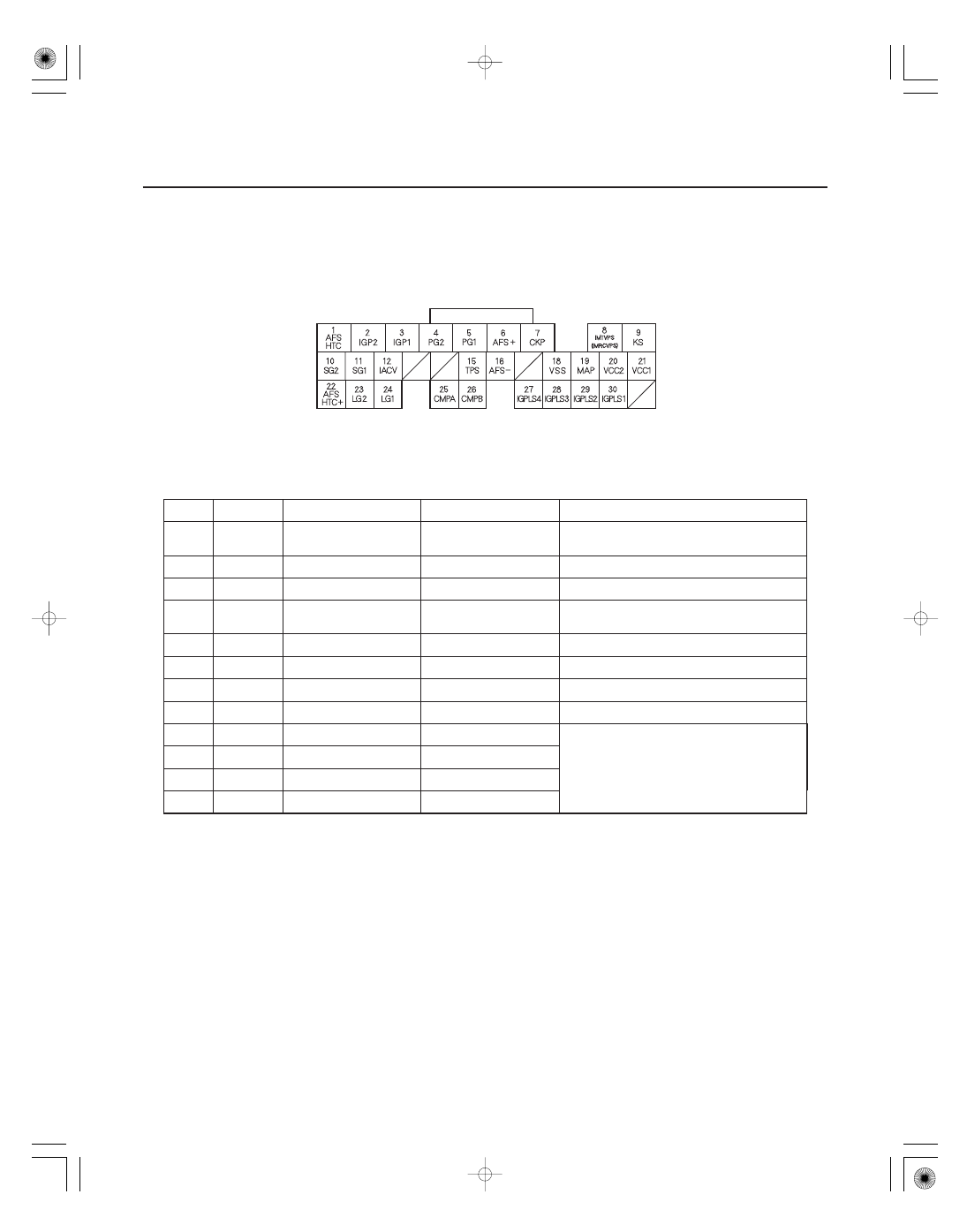

ECM/PCM Inputs and Outputs at Connector A (31P)

2002-2004 Models

Terminal

number

Wire color

Terminal name

Description

Signal

11-34

Fuel and Emissions Systems

System Description (cont’d)

NOTE: Standard battery voltage is 12 V.

19

GRN/RED

MAP (MANIFOLD
ABSOLUTE PRESSURE
SENSOR)

Detects MAP sensor signal

With ignition switch ON (II): about 3.0 V
At idle: about 1.0 V (depending on engine speed)

20

YEL/BLU

VCC2 (SENSOR VOLTAGE)

Provides sensor voltage

With ignition switch ON (II): about 5.0 V
With ignition switch OFF: about 0 V

21

YEL/RED

VCC1 (SENSOR VOLTAGE)

Provides sensor voltage

With ignition switch ON (II): about 5.0 V
With ignition switch OFF: about 0 V

22

WHT

AFSHTC

(AIR FUEL

RATIO (A/F) SENSOR
HEATER CONTROL

SIDE)

Detects A/F sensor heater
voltage

With ignition switch ON (II): battery voltage

23

BRN/YEL

LG2 (LOGIC GROUND)

Ground for the ECM/PCM
circuit

Less than 1.0 V at all times

24

BRN/YEL

LG1 (LOGIC GROUND)

Ground for the ECM/PCM
circuit

Less than 1.0 V at all times

25

BLU/WHT

CMPA (CAMSHAFT
POSITION SENSOR A)

Detects CMP sensor A
signal

With engine running: pulses

26

GRN

CMPB (CAMSHAFT
POSITION SENSOR B)

Detects CMP sensor B
signal

With engine running: pulses

27

BRN

IGPLS4 (No. 4 IGNITION
COIL PULSE)

Drives No. 4 ignition coil

With ignition switch ON (II): about 0 V
With engine running: pulses

28

WHT/BLU

IGPLS3 (No. 3 IGNITION
COIL PULSE)

Drives No. 3 ignition coil

29

BLU/RED

IGPLS2 (No. 2 IGNITION
COIL PULSE)

Drives No. 2 ignition coil

30

YEL/GRN

IGPLS1 (No. 1 IGNITION
COIL PULSE)

Drives No. 1 ignition coil

Wire side of female terminals

05/06/27 17:31:54 61S6M040_110_0034

＋

＋

−

−

＋

＋

１３

−

ECM/PCM Inputs and Outputs at Connector B (24P)

2002-2004 Models

Terminal

number

Wire color

Terminal name

Description

Signal

11-35

NOTE: Standard battery voltage is 12 V.

1

BLU/WHT

VTC

(VTC OIL CONTROL

SOLENOID VALVE

SIDE)

Drives VTC oil control
solenoid valve

With ignition switch ON (II): about 0 V

2

YEL

INJ4 (No. 4 INJECTOR)

Drives No. 4 injector

Engine running: duty controlled
With ignition switch ON (II): 12 V

3

BLU

INJ3 (No. 3 INJECTOR)

Drives No. 3 injector

4

RED

INJ2 (No. 2 INJECTOR)

Drives No. 2 injector

5

BRN

INJ1 (No. 1 INJECTOR)

Drives No. 1 injector

6

GRN

FANC (RADIATOR FAN
CONTROL)

Drives radiator fan relay

With radiator fan running: about 0 V
With radiator fan stopped: battery voltage

7

GRN/WHT

RVS (REVERSE LOCK
SOLENOID VALVE)

Drives reverse lock solenoid
valve

With vehicle speed below 9.4 mph (15 km/h):
battery voltage
With vehicle speed above 12.5 mph (20 km/h): 0 V

8

RED/WHT

ECT (ENGINE COOLANT
TEMPERATURE SENSOR)

Detects ECT sensor signal

With ignition switch ON (II): about 0.1

4.8 V

(depending on engine coolant temperature)

9

BLU/BLK

VTPSW (ROCKER ARM OIL
PRESSURE SWITCH (VTEC
OIL PRESSURE SWITCH))

Detects rocker arm oil
pressure switch (VTEC oil
pressure switch) signal

With engine at low engine speed: about 0 V
With engine at high engine speed: battery voltage

10

WHT/BLU

ALTL (ALTERNATOR L
SIGNAL)

Detects alternator L signal

With ignition switch ON (II): about 0 V
With engine running: battery voltage

13

WHT/RED

ALTF (ALTERNATOR FR
SIGNAL)

Detects alternator FR signal

With engine running: about 0

5.0 V

(depending on electrical load)

14

RED/BLK

LSA

(A/T CLUTCH

PRESSURE CONTROL
SOLENOID VALVE A

SIDE)

Drives A/T clutch pressure
control solenoid valve A

With ignition switch ON (II): duty controlled

15

GRN/YEL

VTS (ROCKER ARM OIL
CONTROL SOLENOID
(VTEC SOLENOID VALVE))

Drives rocker arm oil
control solenoid (VTEC
solenoid valve)

At idle: about 0 V

1: A/T
3: K20A2 engine

(cont’d)

3

1

Wire side of female terminals

05/06/27 17:31:54 61S6M040_110_0035

＋

＋

−

−

−

−

＋

＋

＊０７

−

ECM/PCM Inputs and Outputs at Connector B (24P)

2002-2004 Models

Terminal

number

Wire color

Terminal name

Description

Signal

11-36

Fuel and Emissions Systems

System Description (cont’d)

NOTE: Standard battery voltage is 12 V.

16

BRN/WHT

LSB

(A/T CLUTCH

PRESSURE CONTROL
SOLENOID VALVE B

SIDE)

Drives A/T clutch pressure
control solenoid valve B

With ignition switch ON (II): duty controlled

17

RED/YEL

IAT (INTAKE AIR
TEMPERATURE SENSOR)

Detects IAT sensor signal

With ignition switch ON (II): about 0.1

4.8 V

(depending on intake air temperature)

18

WHT/GRN

ALTC (ALTERNATOR
CONTROL)

Sends alternator control
signal

With engine running: about 0

5.0 V

(depending on electrical load)

21

YEL/BLU

PCS (EVAPORATIVE
EMISSION CANISTER
PURGE VALVE)

Drives EVAP canister purge
valve

With engine running, engine coolant below 149 °F
(65 °C): battery voltage
With engine running, engine coolant above 149 °F
(65 °C): duty controlled

22

RED/BLU

IMT (INTAKE MANIFOLD
TUNING) (IMRC (INTAKE
MANIFOLD RUNNER
CONTROL SOLENOID
VALVE))

Drives IMT (IMRC) solenoid
valve

With engine speed below 4,700 rpm: battery voltage
With engine speed above 4,700 rpm: about 0 V

23

BLK/WHT

VTC

(VTC OIL CONTROL

SOLENOID VALVE

SIDE)

Drives VTC oil control
solenoid valve

With ignition switch ON (II): about 0 V

24

BLU/YEL

LSC

(A/T CLUTCH

PRESSURE CONTROL
SOLENOID VALVE C

SIDE)

Drives A/T clutch pressure
control solenoid valve C

With ignition switch ON (II): duty controlled

1: A/T
4: K20A3 engine

1

4

1

Wire side of female terminals

05/06/27 17:31:55 61S6M040_110_0036

−

−

−

−

−

−

−

−

−

２２

−

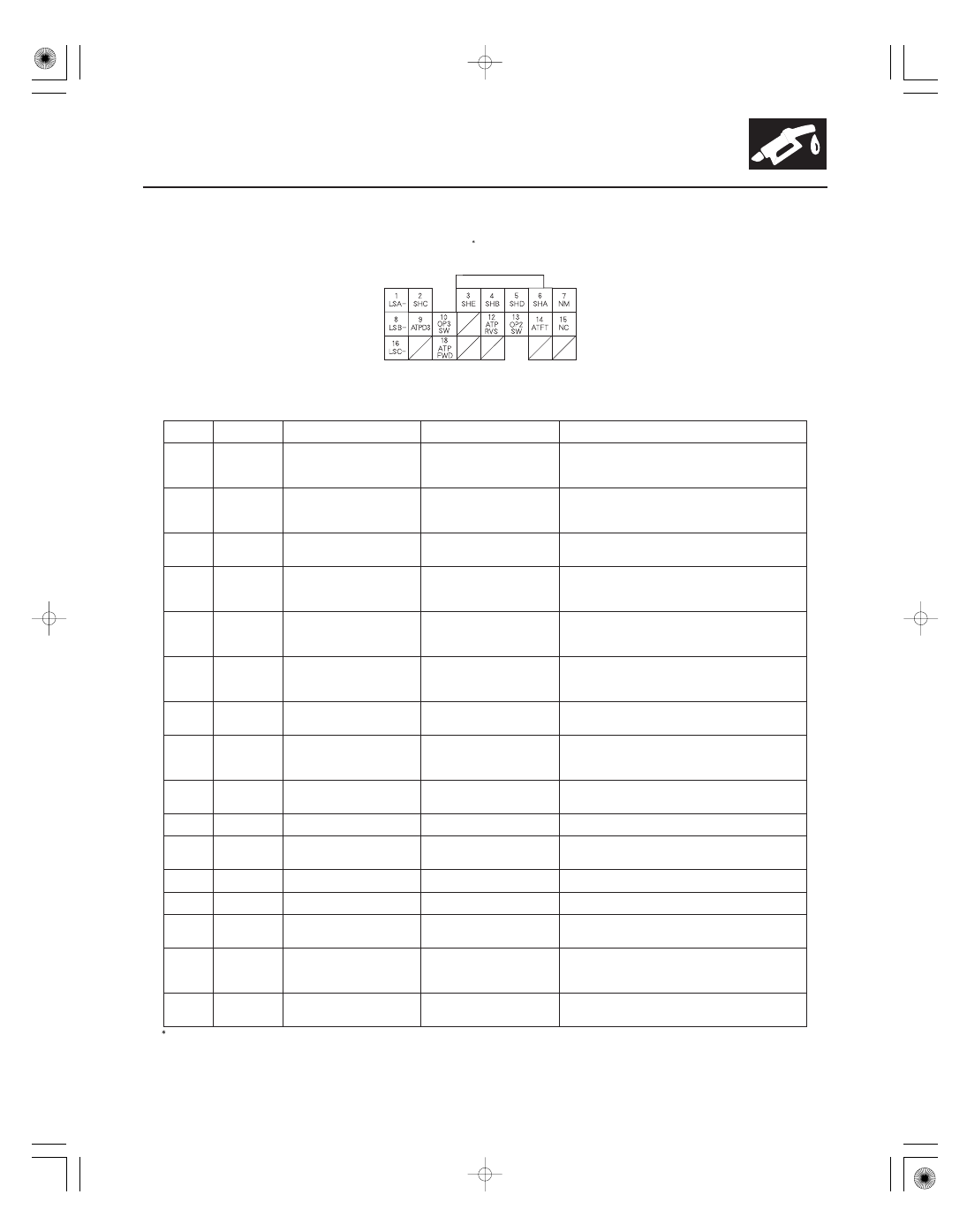

PCM Inputs and Outputs at Connector C (22P)

2002-2004 Models

1

Terminal

number

Wire color

Terminal name

Description

Signal

11-37

NOTE: Standard battery voltage is 12 V.

1

WHT/BLK

LSA

(A/T CLUTCH

PRESSURE CONTROL
SOLENOID VALVE A

SIDE)

Ground for A/T clutch
pressure control solenoid
valve A

With ignition switch ON (II): current control

2

GRN

SHC (SHIFT SOLENOID
VALVE C)

Drives shift solenoid
valve C

With engine running in N, or in D, M, or D3 (in 1st,
3rd, 5th gears): battery voltage
With engine running in P, R, or in D, M, or D3 (in
2nd, 4th gears): about 0 V

3

YEL

SHE (SHIFT SOLENOID
VALVE E)

Drives shift solenoid
valve E

With engine running in P, R: battery voltage
With engine running in N, or in D, M, or D3 (in 1st,
2nd, 3rd, 4th, 5th gears): about 0 V

4

GRN/WHT

SHB (SHIFT SOLENOID
VALVE B)

Drives shift solenoid
valve B

With engine running in P, R, N, or D, M, or D3 (in 1st,
2nd gears): battery voltage
With engine running in D, M, or D3 (in 3rd, 4th, 5th
gears): about 0 V

5

GRN/RED

SHD (SHIFT SOLENOID
VALVE D)

Drives shift solenoid
valve D

With engine running in D, M, or D3 (in 2nd, 5th
gears): battery voltage
With engine running in P, R, N, or D, M, or D3 (in 1st,
3rd, 4th gears): about 0 V

6

BLU/BLK

SHA (SHIFT SOLENOID
VALVE A)

Drives shift solenoid
valve A

With engine running in R, or D, M, or D3 (in 1st, 4th,
5th gears): battery voltage
With engine running in P, N, or D, M, or D3 (in 2nd,
3rd gears): about 0V

7

WHT/RED

NM (INPUT SHAFT
(MAINSHAFT) SPEED
SENSOR)

Detects input shaft
(mainshaft) speed sensor
signals

With engine running: pulses

8

BLK/RED

LSB

(A/T CLUTCH

PRESSURE CONTROL
SOLENOID VALVE B

SIDE)

Ground for A/T clutch
pressure control solenoid
valve B

With ignition switch ON (II): current control

9

RED

ATPD3 (TRANSMISSION
RANGE SWITCH D3
POSITION)

Detects transmission range
switch D3 position signal

In D3 position: about 0 V
In any other position: about 5.0 V or battery voltage

10

BLU/WHT

OP3SW (3RD OIL
PRESSURE SWITCH)

Detects 3rd oil pressure
switch

With ignition switch ON (II): about 5.0 V

12

RED/WHT

ATPRVS (TRANSMISSION
RANGE SWITCH R
POSITION)

Detects transmission range
switch R position signal

In R position: about 0 V
In any other position: about 5.0 V

battery voltage

13

BLU/RED

OP2SW (2ND OIL
PRESSURE SWITCH)

Detects 2nd oil pressure
switch

With ignition switch ON (II): about 5.0 V

14

RED/YEL

ATFT (ATF TEMPERATURE
SENSOR)

Detects ATF temperature
sensor signal

With ignition switch ON (II): about 0.2

4.8 V

(depending on ATF temperature)

15

BLU

NC (OUTPUT SHAFT
(COUNTERSHAFT) SPEED
SENSOR)

Detects output shaft
(countershaft) speed sensor
signals

With ignition switch ON (II), and front wheels
rotating: battery voltage

16

WHT/BLU

LSC

(A/T CLUTCH

PRESSURE CONTROL
SOLENOID VALVE C

SIDE)

Ground for A/T clutch
pressure control solenoid
valve C

With ignition switch ON (II): current control

18

BLU/YEL

ATPFWD (TRANSMISSION
RANGE SWITCH D/D3
POSITION)

Detects transmission range
switch D/D3 position signal

In D or D3: about 0 V
In any other position: about 5.0 V

battery voltage

1: A/T

(cont’d)

Wire side of female terminals

05/06/27 17:31:55 61S6M040_110_0037
