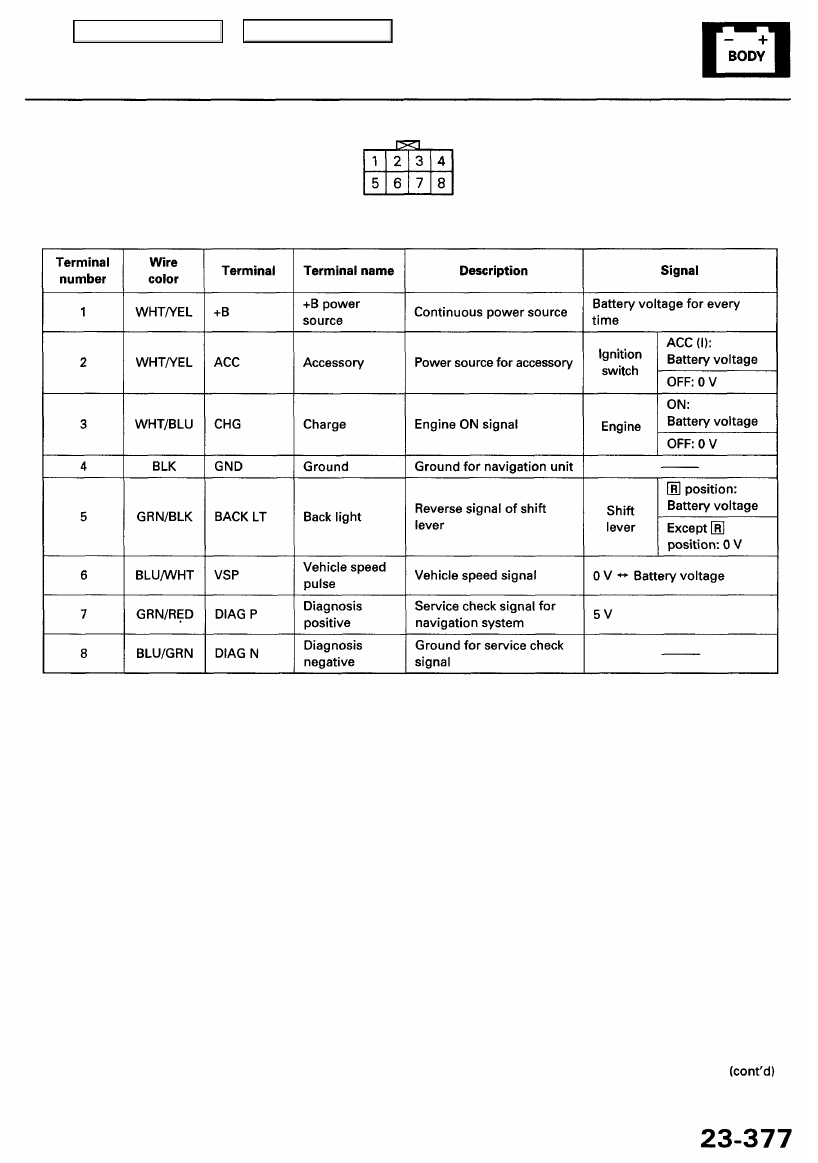

NAVIGATION UNIT CONNECTOR B (8P)

NAVIGATION UNIT CONNECTOR B

Wire side of female terminals

Main Menu

Table of Contents

Terminal Arrangement

'97 - 99 Models (cont'd)

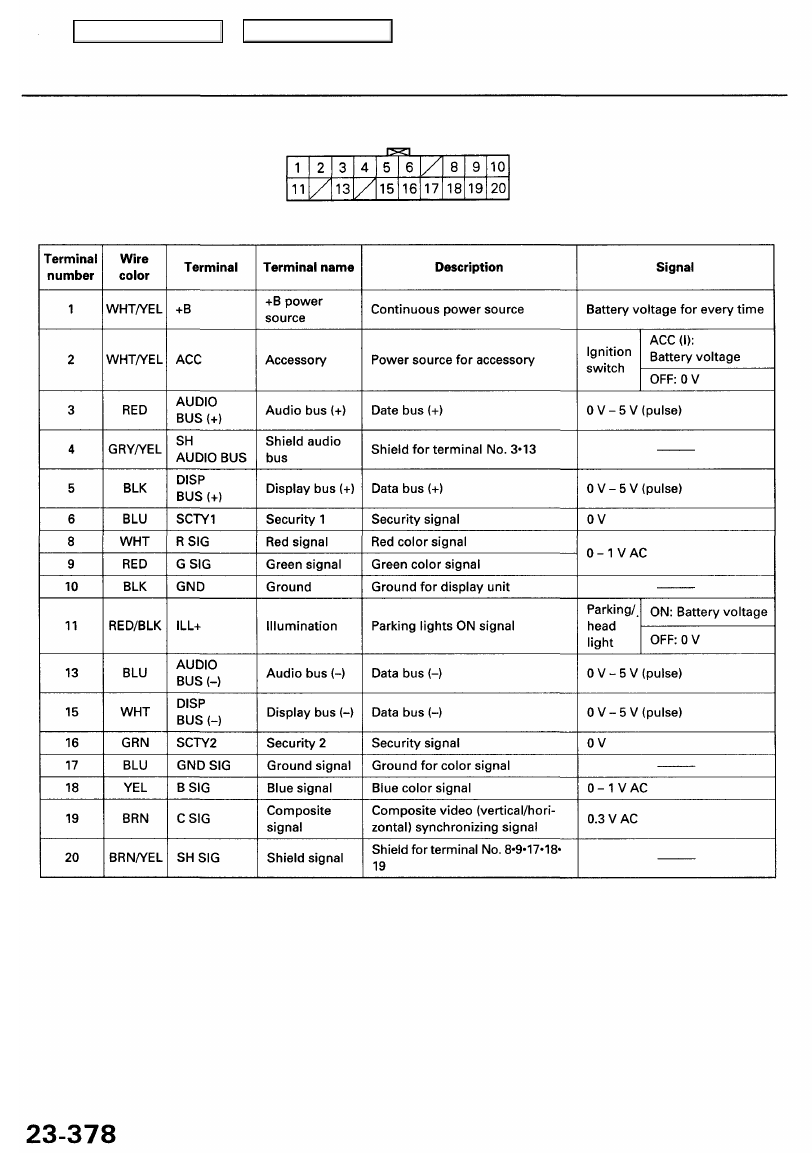

DISPLAY UNIT CONNECTOR

DISPLAY UNIT CONNECTOR (20P)

Wire side of female terminals

Main Menu

Table of Contents

'00 - 01 Models

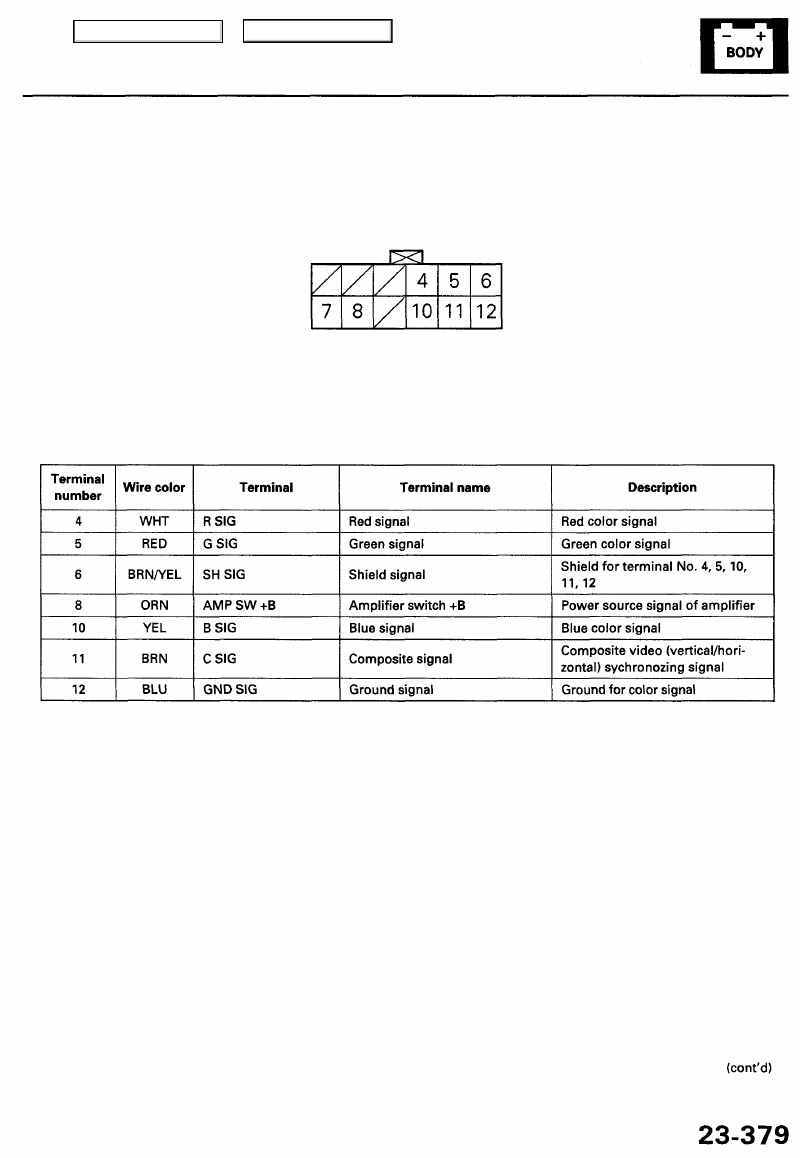

NAVIGATION UNIT CONNECTOR A (12P)

NAVIGATION UNIT CONNECTOR A

Wire side of female terminals

Main Menu

Table of Contents

Terminal Arrangement

'00 - 01 Models (cont'd)

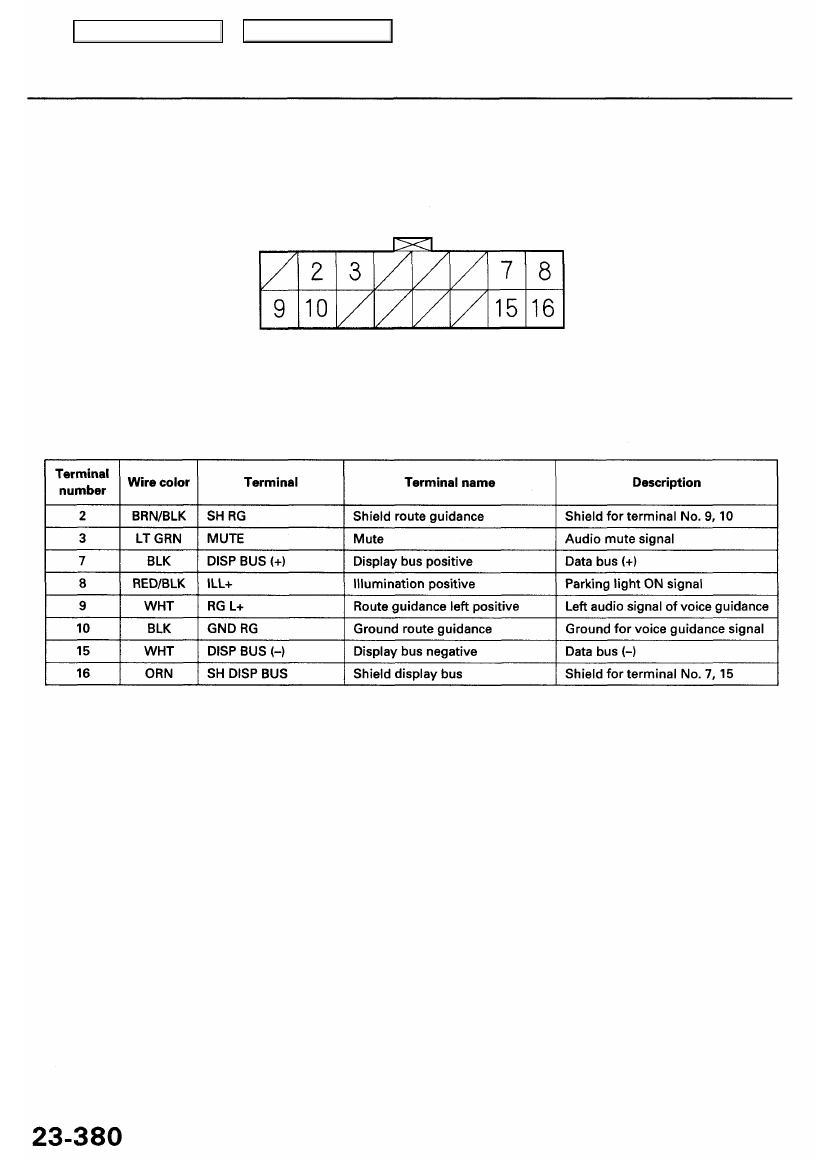

NAVIGATION UNIT CONNECTOR B (16P)

Wire side of female terminals

NAVIGATION UNIT CONNECTOR B
