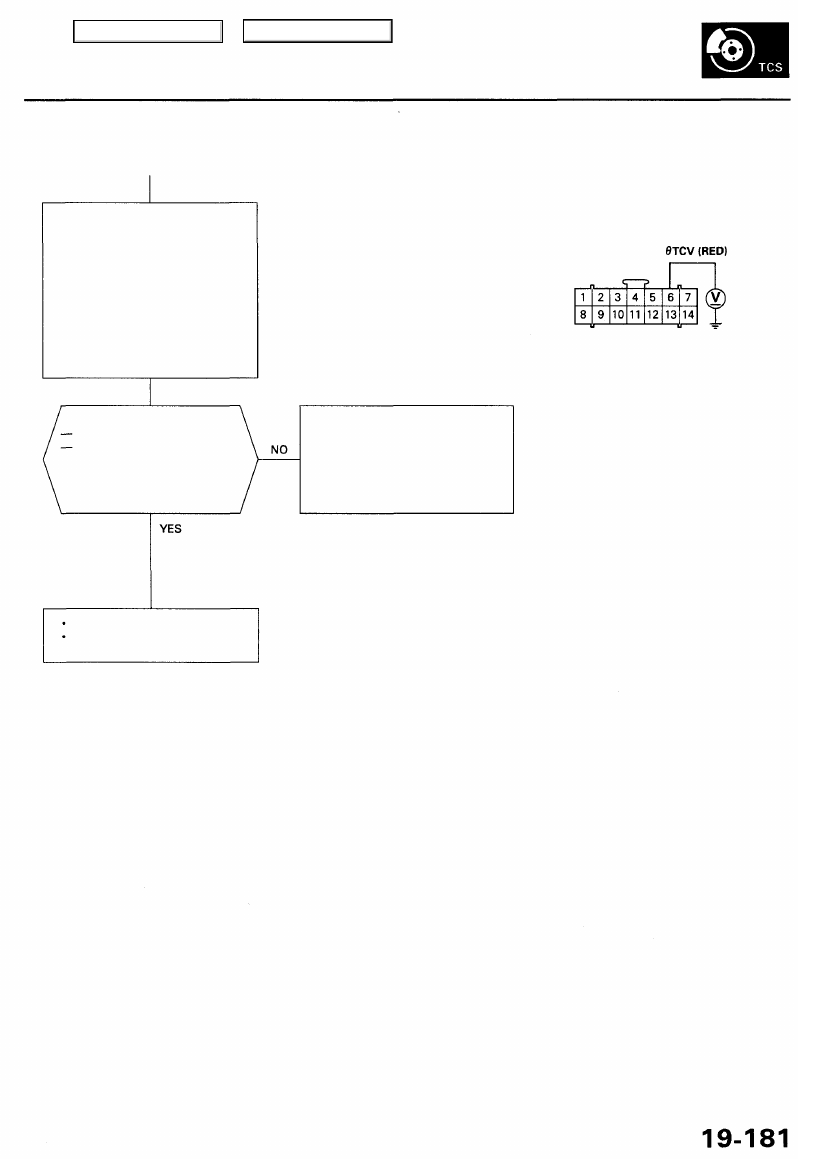

Check the TCS control valve sen-
sor:

1. Remove the intake air duct

(see page

19-192

).

2. Turn the ignition switch ON (II).
3. Connect the battery and TCS

control valve actuator (see
page

19-189

).

4. Measure the voltage between

the TCS control unit HP con-

nector terminal No. 6 and
body ground.

TCS CONTROL UNIT 14P CONNECTOR

Wire side of female terminals

Is the voltage as specified?

Fully closed: about 0.5 V
Fully open: about 4.5 V

NOTE: There should be a smooth

transition from about 4.5 V and
0.5 V as the TCS control valve is
closed.

Check for an open in the wire
between the TCS control unit
and TCS control valve sensor.
If the wire is OK, replace the TCS
control valve assembly (faulty
TCS control valve sensor) and
recheck.

The system is OK at this time.
If the problem recurs, replace
the TCS control unit.

Main Menu

Table of Contents

Troubleshooting

Wheel Sensor

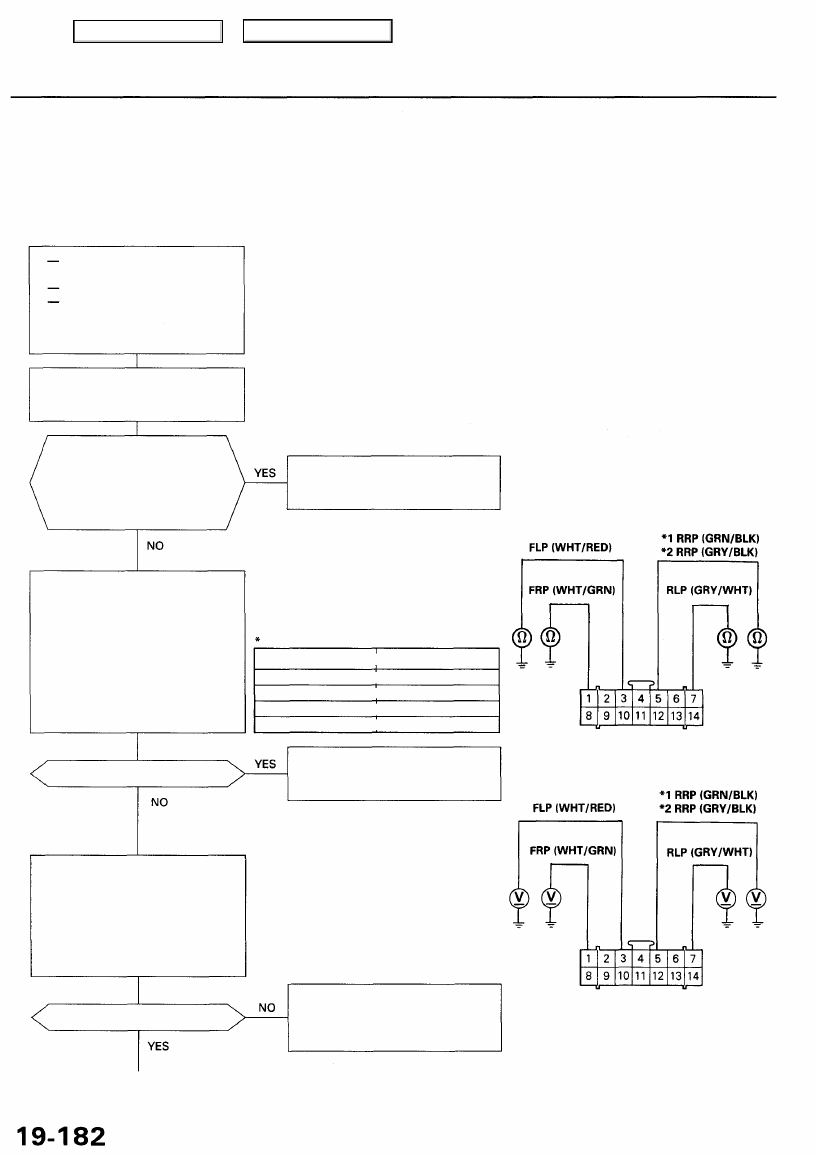

Diagnostic Trouble Code (DTC) 4-1 (Right-front), 4-2 (Left-front), 4-4 (Right-rear), 4-8 (Left-rear):

Wheel Sensor Diagnosis

The TCS indicator light comes on when the average speed of either the right or left rear wheels exceeds 9 mph (15 km/h)

and the ABS control unit signal stops for more than 3 seconds.

With engine running, TCS indi-
cator light is ON.
ABS indicator light is OFF.
With the SCS service connec-
tor connected (see page

19-159

), DTCs 4-1, 4-2, 4-4 and/or

4-8 are indicated.

NOTE: When both the TCS indicator
light and the ABS indicator light are ON,

troubleshoot the ABS first.

Confirm the ABS DTC
('96 - 97 models: see page

19-40

'98-99 models: see page

19-119

)

'96 -97 models:

Is code 4-1, 4-2, 4-4 and/or 4-8
indicated?
'98 - 99 models:
Is code 11, 13, 15 and/or 17
indicated?

Perform the appropriate ABS trou-
bleshooting for the code (see page

19-65

or

19-126

).

*1 '96-97 models
*2 '98 -99 models

TCS CONTROL UNIT 14P CONNECTOR

Check for an short to body ground
in the FRP, FLP, RRP and/or RLP
circuit:

1. Turn the ignition switch OFF.

2. Disconnect the TCS control

unit 14P and ABS control unit
26P or 22P connectors.

3. Check for continuity between

the TCS control unit 14P con-

nector appropriate terminal*
and body ground.

Is there continuity?

Repair short to body ground in

the wire between the TCS con-
trol unit and ABS control unit.

Wire side of female terminals

Check the TCS control unit:

1. Connect the TCS control unit

connector.

2. Turn the ignition switch ON (II).
3. Measure the voltage between

the TCS control unit connec-
tor appropriate terminal* and

body ground.

Is there about 5 V?

To page

19-183

Check for loose TCS control unit
connectors. If necessary, substi-
tute a known-good TCS control

unit and recheck.

DTC Appropriate Terminal

4-1 (Right-front) No. 1: FRP
4-2 (Left-front) No. 3: FLP
4-4 (Right-rear) No. 5: RRP
4-8 (Left-rear) No. 7: RLP

Main Menu

Table of Contents

From page

19-182

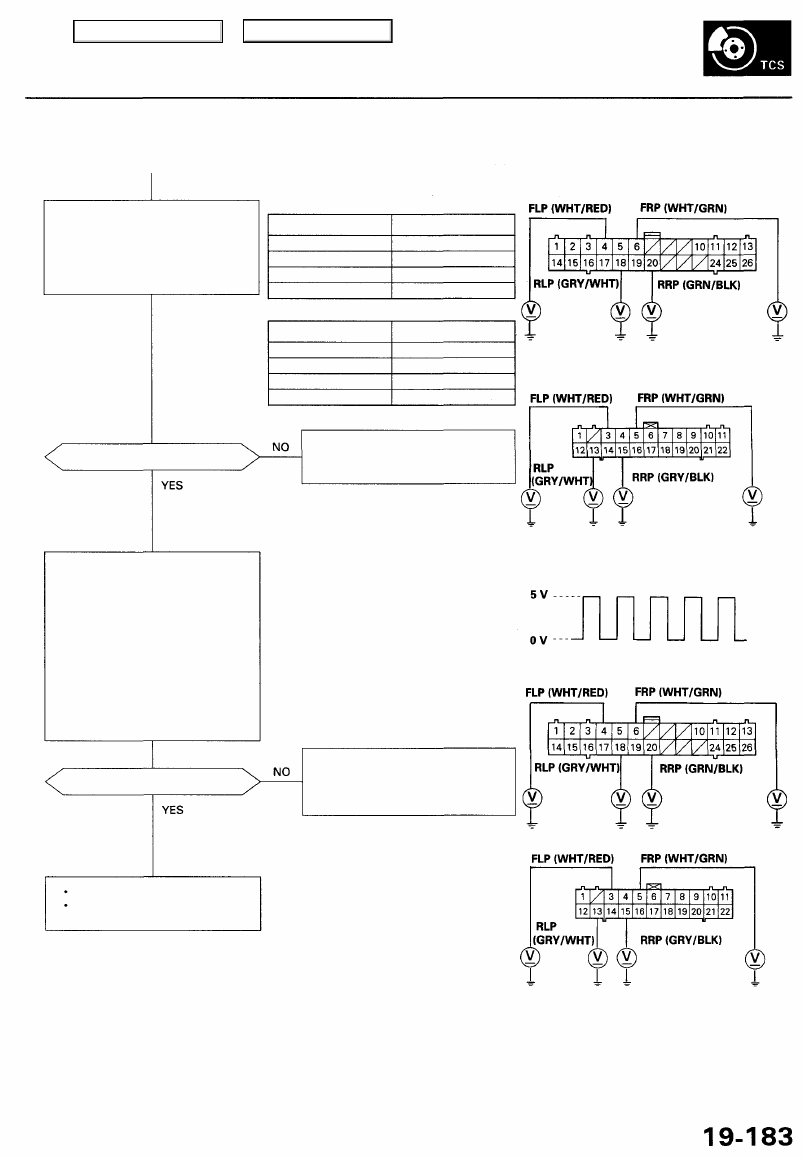

Check for an open in the FRP,

FLP, RRP and/or RLP circuit:
Measure the voltage between the

ABS control unit 26P or 22P con-

nector appropriate terminal* and
body ground.

Is there about 5 V?

Check the ABS control unit:

1. Turn the ignition switch OFF.

2. Connect the ABS control unit

26P or 22P connector.

3. Raise the vehicle, and support

it with safety stands.

4. Turn the ignition switch ON (II).
5. Rotate the appropriate wheel*,

and measure the voltage
between the ABS control unit
26P or 22P connector appro-
priate terminal* and body
ground.

Is there about 2.5 V?

* '96 - 97 models

DTC

4-1 (Right-front)
4-2 (Left-front)
4-4 (Right-rear)
4-8 (Left-rear)

Appropriate Terminal

No. 6: FRP

No. 4: FLP

No. 20: RRP

No. 18: RLP

* '98 - 99 models

DTC

4-1 (Right-front)
4-2 (Left-front)
4-4 (Right-rear)
4-8 (Left-rear)

Appropriate Terminal

No. 5: FRP
No. 3: FLP

No. 15: RRP

No. 13: RLP

Repair open in the wire between
the ABS control unit and TCS con-
trol unit.

'96 - 97 models
ABS CONTROL UNIT 26P CONNECTOR

'98 - 99 models
ABS CONTROL UNIT 22P CONNECTOR

Wire side of female terminals

Check for loose ABS control unit
connectors. If necessary, substi-
tute a known-good ABS control
unit and recheck.

The system is OK at this time.

If the problem recurs, replace

the TCS control unit.

Main Menu

Table of Contents

Troubleshooting

ABS Down

Diagnostic Trouble Code (DTC) 4-9: ABS Down Diagnosis

The TCS indicator light comes on when the vehicle is stopped, the engine is running, and the signals from all four wheels
are disconnected for more than 5 seconds.

NOTE: When the TCS indicator light does not come on but DTC 4-9 is memorized, the cause may be that the vehicle was
driven with the ABS B2 (15 A) fuse removed or the DTC was not erased after troubleshooting the ABS. Test-drive the vehi-
cle again, and check whether the indicator light comes on. If the indicator light does not come on, the system is OK. Erase

the DTC.

Does the ABS indicator light

come on?

Perform the ABS troubleshooting.

Check for loose ABS control unit
connectors. If they are OK and
the problem recurs, replace the
TCS control unit.

Check for ABS indicator light:
Start the engine.

With engine running or driv-
ing, TCS indicator light is ON.
With the SCS service connec-

tor connected (see page

19-159

), DTC 4-9 is indicated.
