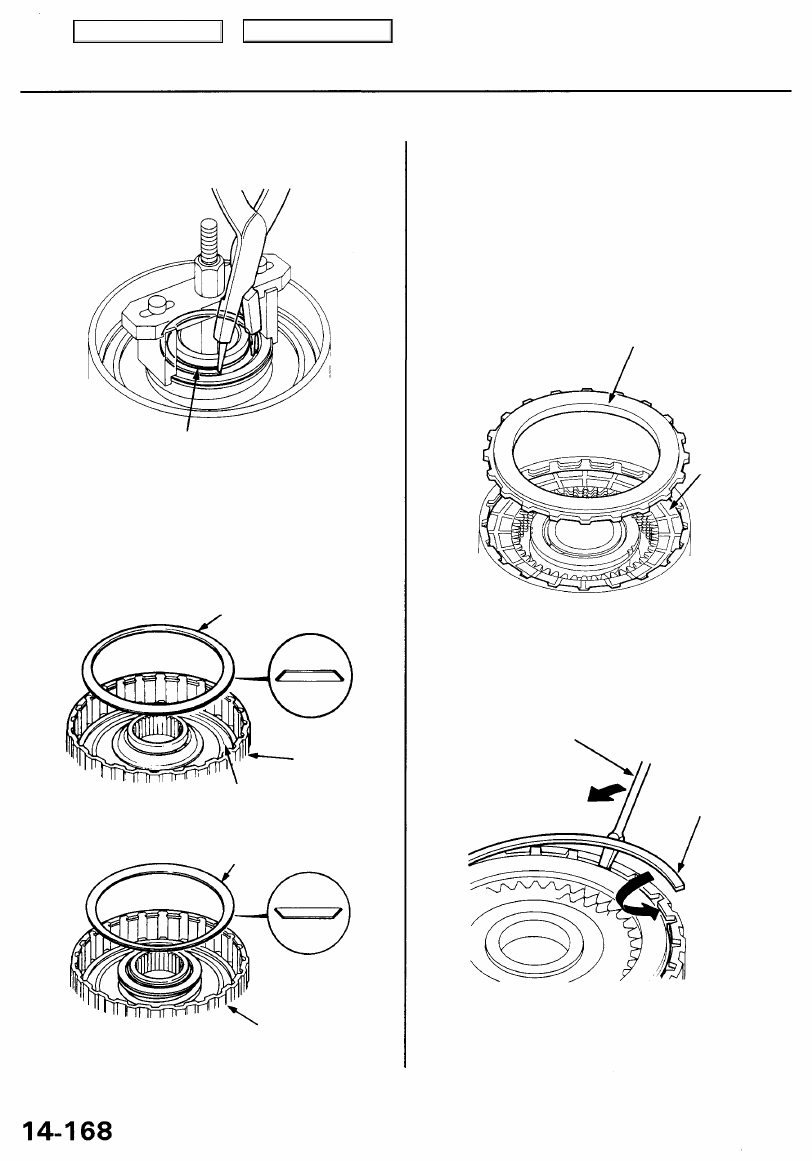

Clutch

Reassembly (cont'd)

7. Install the snap ring.

8. Remove the special tools.

9. Install the disc spring in the direction shown.

NOTE: The 3rd and the 4th clutches do not have

disc springs.

2nd and 1st-hold clutches:

Install in this direction.

CLUTCH DRUM

PISTON

Reverse and 1st clutches:

DISC SPRING

Install in this direction.

CLUTCH DRUM

10. Soak the clutch discs thoroughly in ATF for a mini-

mum of 30 minutes.

11. Starting with a clutch plate, alternately install the

clutch plates and discs. Install the clutch end plate
with the flat side toward the disc.

NOTE: Before installing the plates and discs, make

sure the inside of the clutch drum is free of dirt and
other foreign matter.

CLUTCH END PLATE

CLUTCH
DISC

12. Install the snap ring.

SCREWDRIVER

SNAP RING

DISC SPRING

SNAP RING

Main Menu

Table of Contents

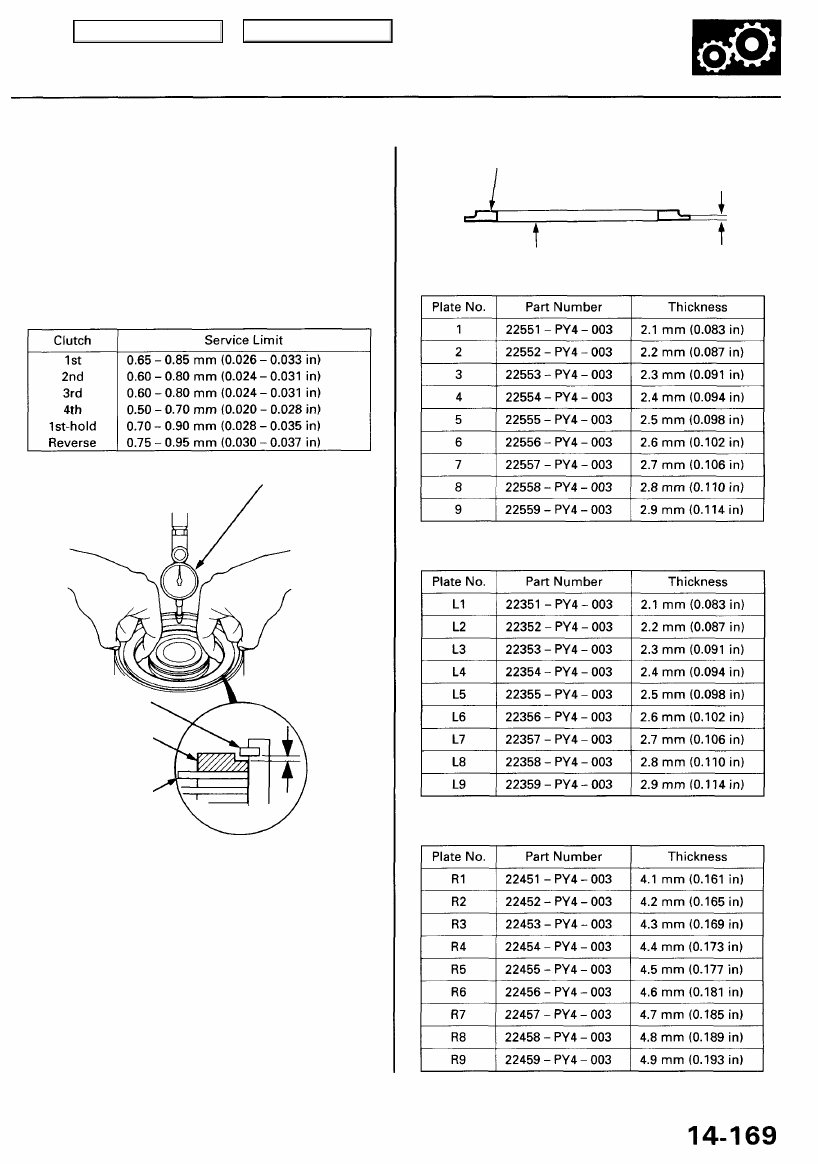

13. Measure the clearance between the clutch end plate

and top disc with a dial indicator. Zero the dial indi-
cator with the clutch end plate lowered, and lift it up

to the snap ring. The distance that the clutch end

plate moves is the clearance between the clutch end
plate and top disc.

NOTE: Measure at three locations.

Clutch End Plate-to-Top Disc Clearance:

DIAL INDICATOR

TOP DISC

14. If the clearance is not within the service limits, select

a new clutch end plate from the following table.

NOTE: If the thickest clutch end plate is installed,
but the clearance is still over the standard, replace

the clutch discs and clutch plates.

PLATE NUMBER

1ST-HOLD CLUTCH END PLATES

REVERSE CLUTCH END PLATES

CLUTCH END PLATE

1ST, 2ND, 3RD and 4TH CLUTCH END PLATES

Thickness

SNAP RING

CLUTCH END
PLATE

Clearance

Main Menu

Table of Contents

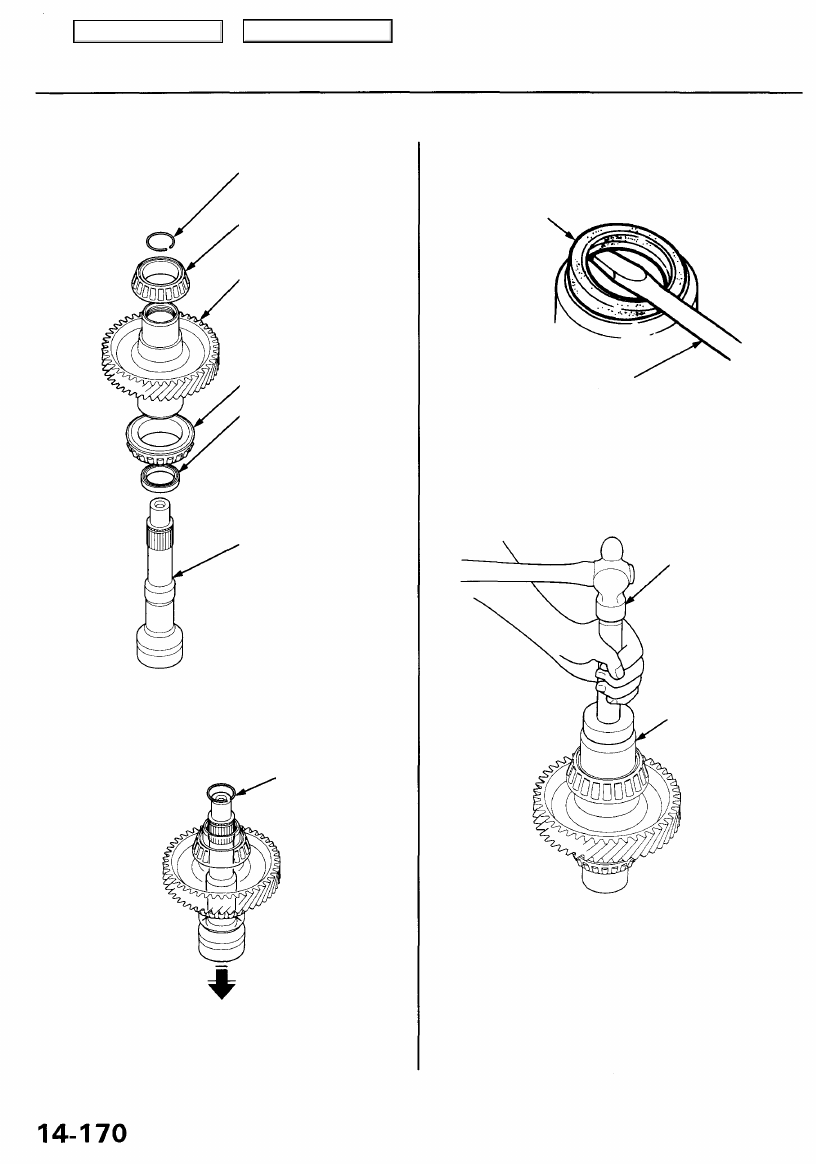

Secondary Driven Gear Shaft

Components

Disassembly

1. Remove the set ring.

SET RING
Replace.

TAPERED ROLLER

BEARING

SECONDARY DRIVEN GEAR
SHAFT

TAPERED ROLLER

BEARING

SECONDARY DRIVEN GEAR
SHAFT OIL SEAL

Replace.

EXTENSION SHAFT

SET RING

Replace.

2. Remove the extension shaft from the secondary

driven gear shaft.

Oil Seal Replacement

1. Remove the oil seal from the secondary driven gear

shaft.

OIL SEAL
Replace.

SCREWDRIVER

2. Install the oil seal into the secondary driven gear

shaft using the special tools as shown.

DRIVER

07749-0010000

ATTACHMENT,
52 x 55 mm

07746-0010400

Main Menu

Table of Contents

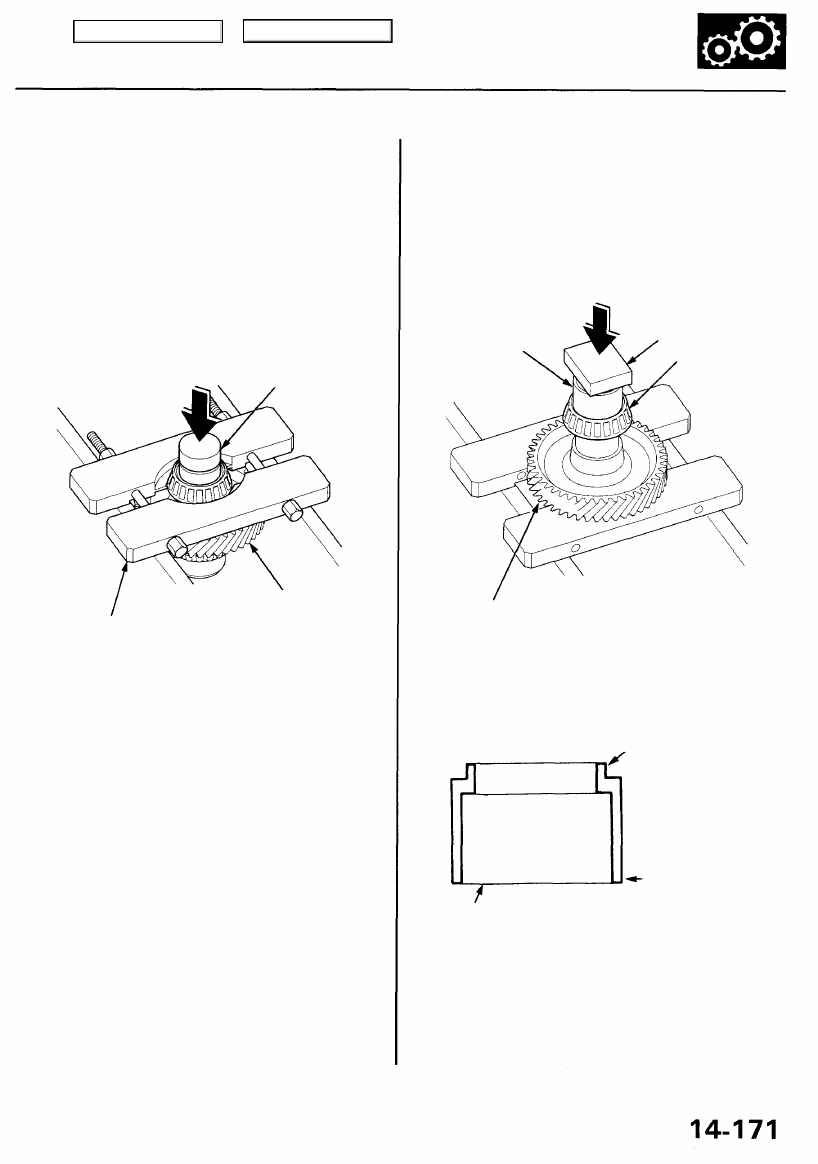

Tapered Roller Bearing Replacement

NOTE:

• The bearing and outer race should be replaced as a set.

• If the bearing is replaced, inspect and adjust the bear-

ing preload (see page

14-174

).

1. Remove the tapered roller bearings from the sec-

ondary driven gear shaft using a press.

PRESS

COLLAR

SECONDARY DRIVEN
GEAR SHAFT

BEARING SEPARATOR, 0 - 4 1/2 in.
(Commercially available)

2. Install the bearings using the special tool and a press

as shown.

NOTE: Press the bearings in squarely until they bot-

tom.

PRESS

STEEL PLATE

ATTACHMENT,
45 x 55 mm I.D.

07MAD-PR90100

TAPERED ROLLER
BEARING

SECONDARY DRIVEN
GEAR SHAFT

ATTACHMENT,

45 x 55 mm I.D.

07MAD - PR90100

55 mm
Use this side for
torque converter

housing side bearing.

45 mm
Use this side for
transmission housing

side bearing.
