System Description

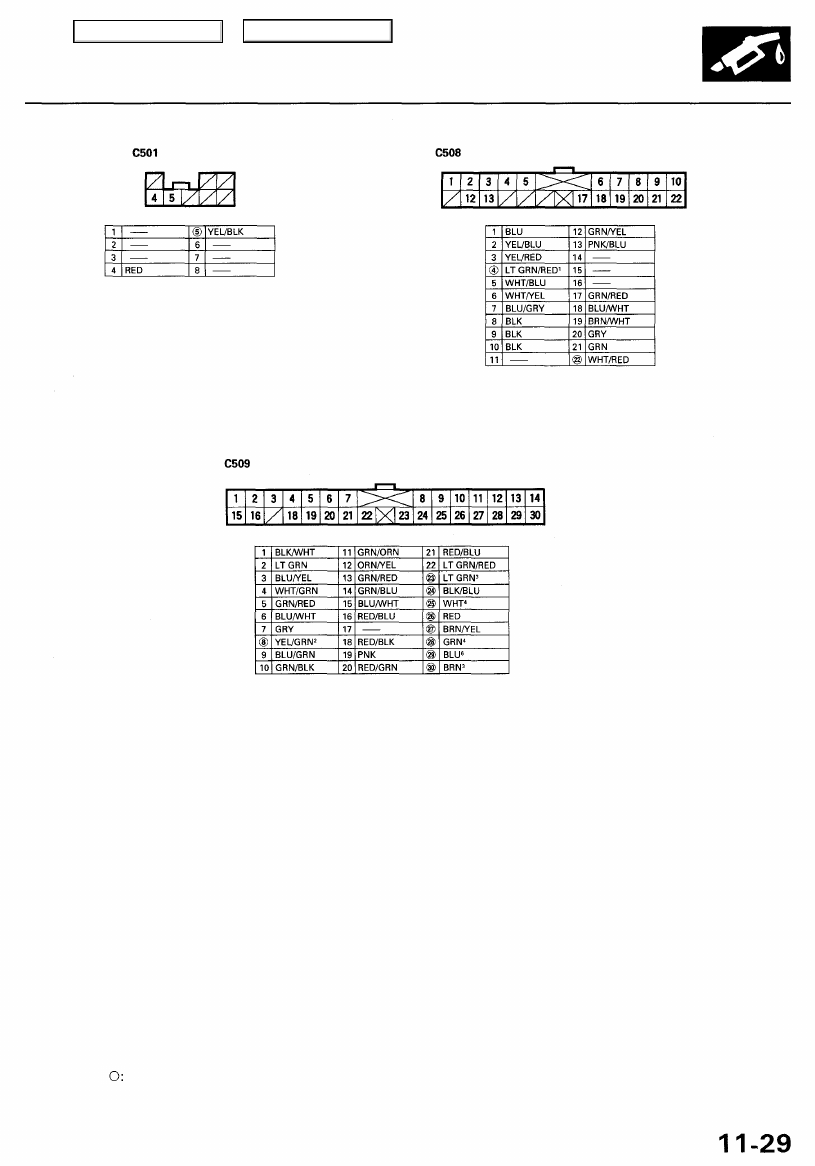

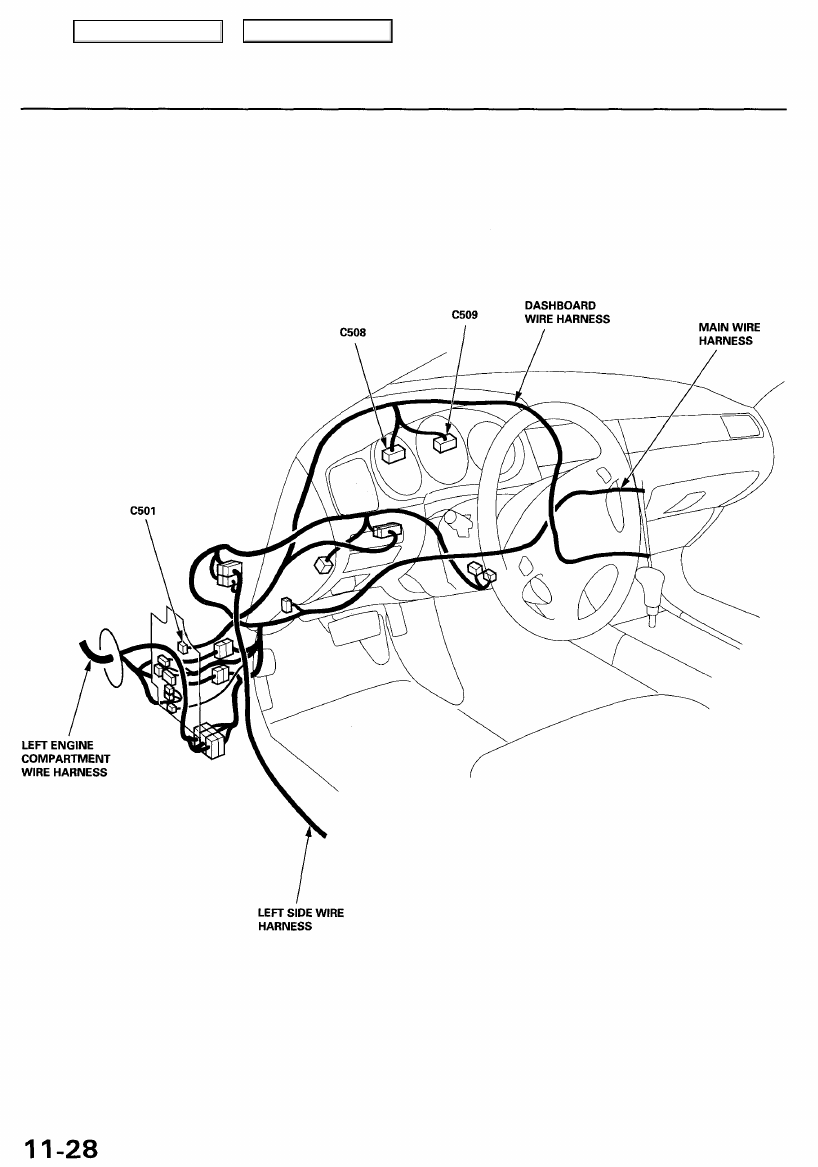

System Connectors [Dash and Floor] (cont'd)

Main Menu

Table of Contents

NOTE: • Different wires with the same color have been given a number suffix to distinguish them (for example, YEL/BLK

1

and YEL/BLK

2

 are not the same).

• — Connector with male terminals (double outline): View from terminal side

— Connector with female terminals (single outline): View from wire side

• Related to Fuel and Emissions System. (cont'd)

Main Menu

Table of Contents

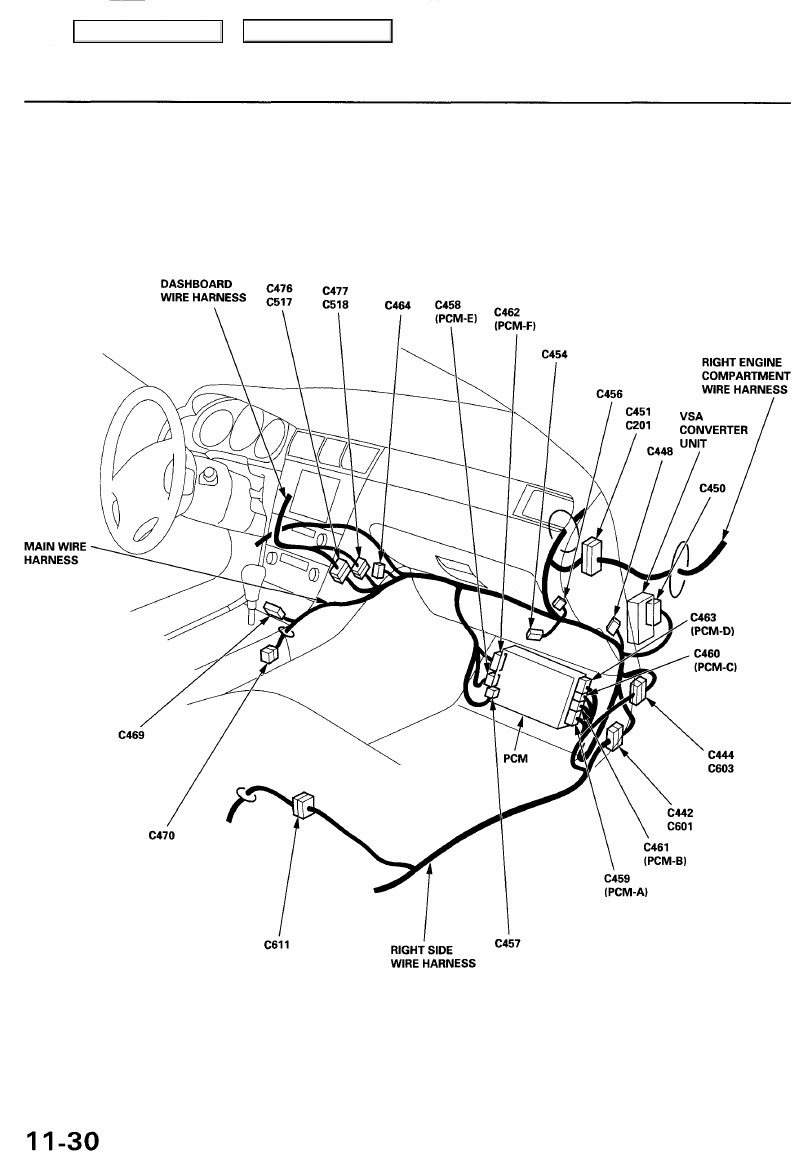

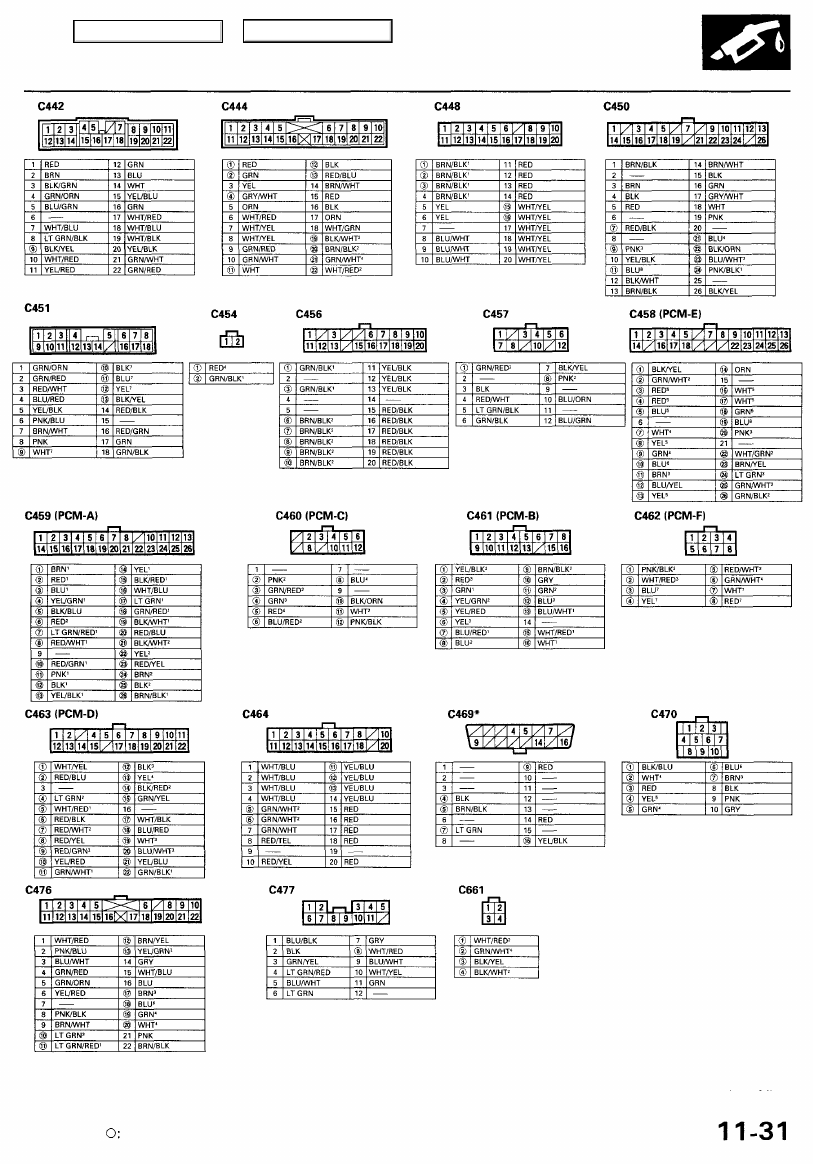

System Connectors [Dash and Floor] (cont'd)

System Description

Main Menu

Table of Contents

NOTE: • Different wires with the same color have been given a number suffix to distinguish them (for example, YEL/BLK

1

and YEL/BLK

2

 are not the same).

• — Connector with male terminals (double outline): View from terminal side (cont d)

— Connector with female terminals (single outline): View from wire side

• Related to Fuel and Emissions System.

•: Terminal side of female terminals.
