OnStar System ('02 Model USA)

Description (cont'd)

Stolen vehicle tracking:

If the vehicle is stolen, the owner can report it to the call center. They will notify the authorities and track the vehicle loca-

tion to assist in recovery.

Virtual advisor:

1. Virtual advisor setup. A subscriber sets up a personal profile on their home computer through the internet at the

OnStar web site.
— Stock portfolio
— Traffic
— Sports
— News
— Weather
— E-mail

2. Subscriber calls OnStar call center.
3. OnStar receives and processes request.
4. Profile accessed for requested information.
5. OnStar sends information back to subscriber. A computer voice relays the requested information.

Cellular phone:

The user can make a hands-free cellular phone call with one touch (by pressing the "dot" button), and by using voice

recognition commands.

Remote operation:

Vehicle doors can be locked remotely if forgotten or unlocked when keys are accidentally left inside the vehicle. If the vehi-
cle is misplaced in a parking lot, vehicle alert (honks the horn and Flashes the parking lights) can be requested remotely.

NOTE: During normal vehicle operation, the system is in high power mode. After the ignition switch is turned OFF the sys-

tem will go into low power mode for 48 hours, after that the system will switch to sleep mode to conserve battery power.
When in low power mode, the system will switch back to the high power mode for 1 minute out of every 10 minutes for a

period of 48 hours. Remote operation is only available during the 1 minute period of high power operation. When the sys-

tem is in sleep mode, remote operation is not possible.

Registering replacement components:

If the OnStar control unit or the OnStar radio frequency modulator unit are replaced, you must call OnStar dealer support
by regular telephone and register the new serial number(s).

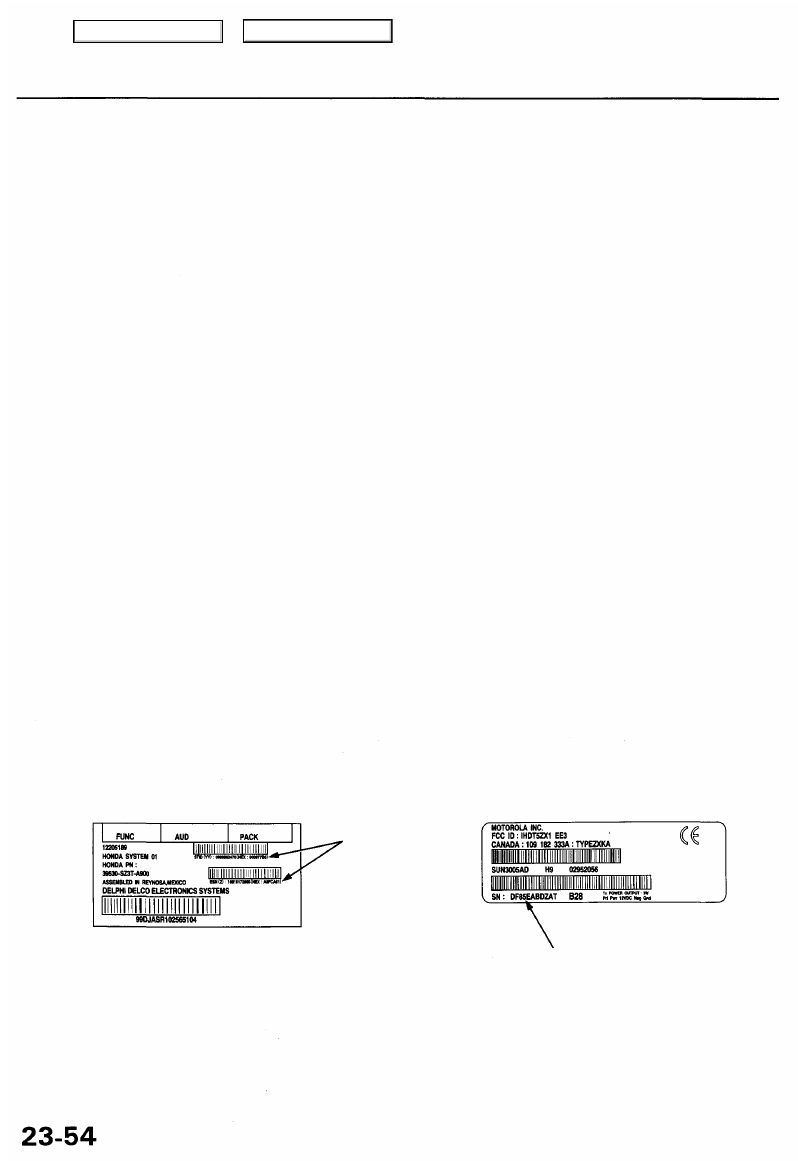

OnStar control unit:

OnStar system radio

frequency modulator unit:

SERIAL NUMBER

SERIAL NUMBER

Main Menu

Table of Contents

Emergency call operation:

Button/Item

Emergency button

OnStar button

Dot button

Speaker

Phone line

LED indicator

Audio volume

Pre-call status

Button is pushed

Waiting

Green light

Call in progress

Emergency call in progress

This button is inactive during an emergency call

Ends emergency call when pushed

Sound of system calling

Connecting to call cen-

ter

Call center communication

Linking to
call center

Flashing green light

Call ends
(Dot button
pushed)

Post-call status

Waiting

Green light

Can be adjusted at any time by turning the volume knob

OnStar Call operation:

Button/Item

Emergency button

OnStar button

Dot button

Speaker

Phone line

LED indicator

Audio volume

Pre-call status

Button is pushed

Waiting

Green light

Call in progress

Will switch over to an emergency call when pushed

OnStar service call in the progress

Ends OnStar service call when pushed

Sound of system calling

Connecting to call
center

Call center communication

Linking to
call center

Call ends
(Dot button
pushed)

Flashing green light

Post-call status

Waiting

Green light

Can be adjusted at any time by turning the volume knob

Voice recognition operation:

Button/Item

Emergency button

OnStar button

Dot button

Speaker

Phone line

LED indicator

Audio volume

Pre-call status

Button is pushed

Waiting

Green light

Voice recognition mode in use

Will switch over to an emergency call when pushed

Will switch over to OnStar service call when pushed

Voice recognition mode is activated ends the voice

recognition mode when pushed a second time

"Ready"

Acknowledgement

Waiting

Feedback sound of voice recog-
nition

for verbal command

Green light

Post-call status

Waiting

Green light

Can be adjusted at any time by turning the volume knob

Voice recognition for cellular phone:

Button/Item

Emergency button

OnStar button

Dot button

Speaker

Phone line

LED indicator

Audio volume

Pre-call status

Button is pushed

Waiting

Green light

Voice recognition mode for cellular phone in use

Will switch over to an emergency call when pushed

Will switch over to OnStar service call when pushed

Voice recognition mode is activated ends the voice

recognition mode when pushed a second time

"Ready"

Acknowled-
gement

Feedback
sound of voice
recognition

Waiting for verbal command

Green light

Conversation in
progress

Linking to phone network

Flashing green light

Post-call status

Waiting

Green light

Can be adjusted at any time by turning the volume knob

Main Menu

Table of Contents

OnStar System ('02 Model USA)

Troubleshooting

1. Check the No. 56 (7.5 A) fuse in the under-hood

fuse/relay box and the No. 4 (10 A) fuse in the

under-dash fuse/relay box.

Are the fuses OK?

YES- Go to step 2.
NO- Find and repair the cause of the blown fuse.

2. Remove the rear seat (Refer to the '96-'01 3.5RL

Service Manual, P/N 61SZ305, for the items not
shown in this section).

3. Check for continuity between the A32 terminal of

the OnStar control unit and body ground.

Is there continuity?

YES- Go to step 4.

NO- Repair open in the BLK wire between the
OnStar control unit and G601.

4. Check for continuity between the B1 terminal of the

OnStar system interface unit and body ground.

Is there continuity?

YES- Go to step 5.

NO- Repair open in the BLK wire between the
OnStar system interface unit and G401, G402.

5. With the ignition switch OFF, press and hold the

"dot" button. Turn the ignition switch from OFF to

ACC three times and back to ACC, then release the

"dot" button.

6. The indicator will flash (green or red) if any failures

have been detected. Troubleshoot the DTCs as indi-
cated below:

DTC

1

2

3

4

5

Self Diagnostics Items

GPS signal error

Inter-device dedicated
bus malfunction

Deployment com-
manded circuit
malfunction

OnStar control unit
malfunction

Cellular phone select
service switch malfunc-
tion (button module)

Note

OnStar system

radio frequency
modulator unit com-
munications error

SRS signal out is
open

Will only shows as

"history" during
DTC display

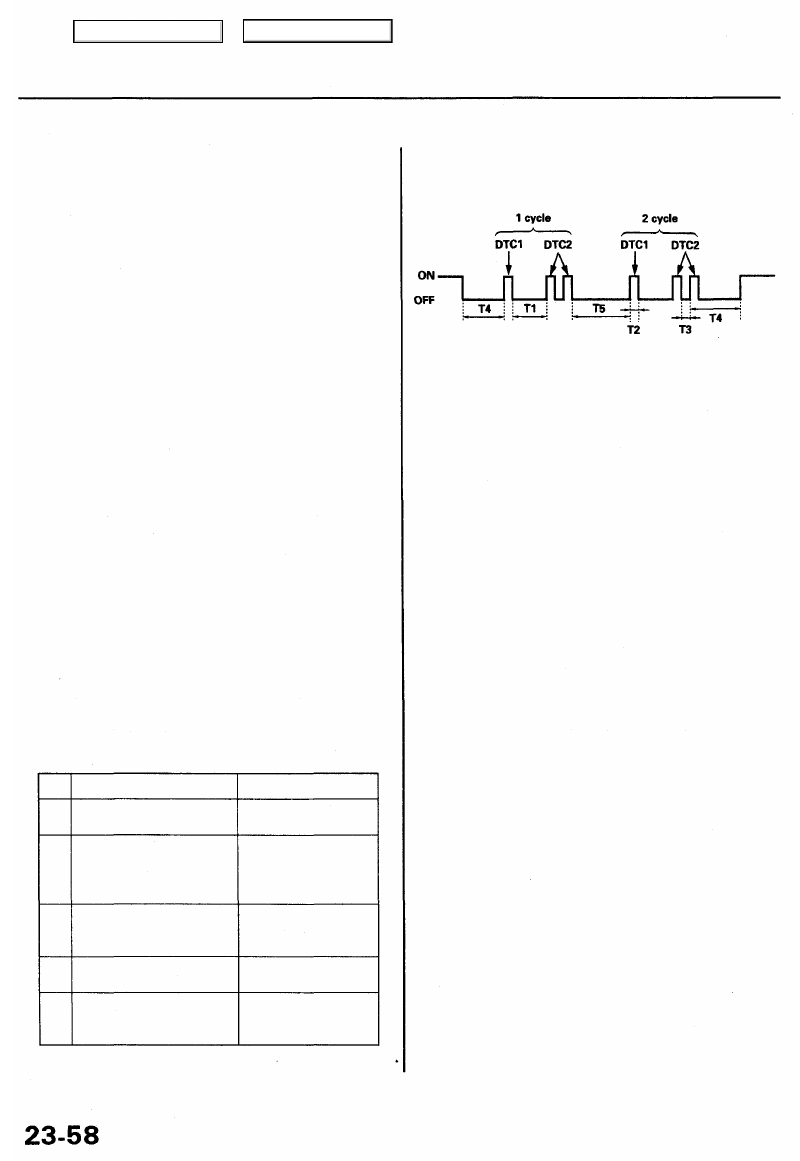

Example: When DTC1 and DTC2 are detected

T1: 1 sec. T2: 0.2 sec. T3: 0.3 sec. T4: 2 sec. T5: 3 sec.

NOTE:

• Green indicator flashes historic (stored) failure DTCs.
• Red indicator flashes current failure DTCs.
• Current DTCs, are displayed first, followed by history

DTCs, if any.

• DTCs are displayed in numerical order for two cycles.

The indicator returns to normal function after the two
cycles.

How to clear the codes:
Press the OnStar button within 3 seconds after the sec-
ond DTC cycle.

How to enter demonstration mode:

1. When ignition switch is turned OFF within 3 sec

after DTC, system will be shifted to demonstration

mode.

2. Each signals will be appear in order below.

• 2 sec after ignition switch is OFF: Door lock
• 1 sec after door lock: door: Door unlock
• 1 sec after door unlock: Horn and exterior lights

period of 0.7 sec.

Main Menu

Table of Contents

OnStar Control Unit Input Test

1. Remove the rear seat (Refer to the '96 - '01 3.5RL Service Manual, P/N 61SZ305, for the items not shown in this sec-

tion).

2. Disconnect the 32P connectors from the OnStar control unit.
3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, make the following input tests at the connector.
— If any test indicates a problem, find and correct the cause, then recheck the system.
— If all the input tests prove OK, the control unit must be faulty; replace it.

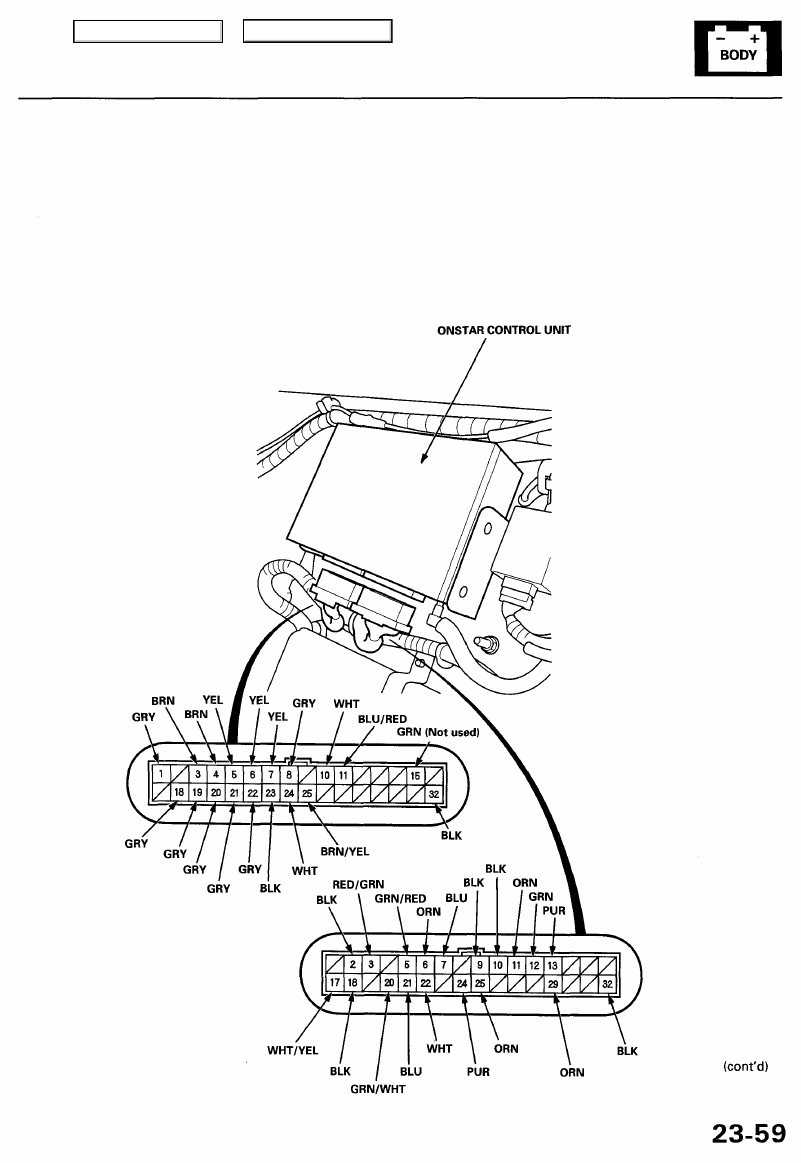

32P CONNECTOR A (red):
Wire side of female
terminals

32P CONNECTOR B (blue):
Wire side of female terminals
