Acura RL (1996-2004 year). Manual - part 23

Rust-preventive Treatments

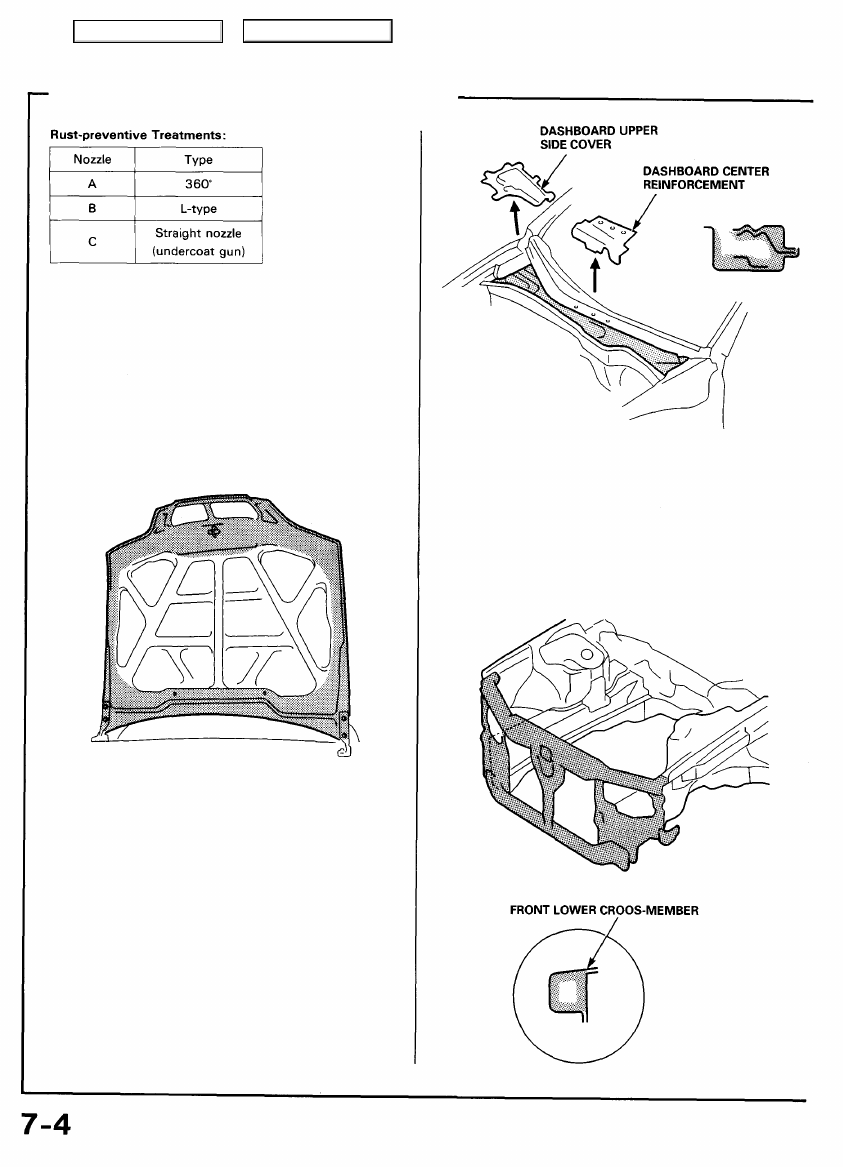

Areas to be Covered by Anti-rust Agents

Hood, Underside

• Coat the entire panel and seams all the way around.

• Spray sufficient anti-rust agent to the front area and

each corner.

• Apply rust-preventive agent or grease to the hood

hinges.

• Also coat the bulkhead upper frame and hood frame with

anti-rust agent.

Nozzles used: A and B

Front Bulkhead Area

• With the hood opened, coat the joints of the bulkhead,

wheelhouse and side frame and around the back of the

headlight assembly.

• Coat the inside of the front lower-cross member.

Nozzle used: B

Dashboard Upper/Windshield Lower

• Remove the Dashboard upper side cover and center

reinforcement.

• Coat the windshield lower and dashboard upper water

drain with anti-rust agent at front, right and left.

• Spray anti-rust agent completely over the rear of the

dashboard upper (windshield side).

Nozzles used: A and B

Main Menu

Table of Contents

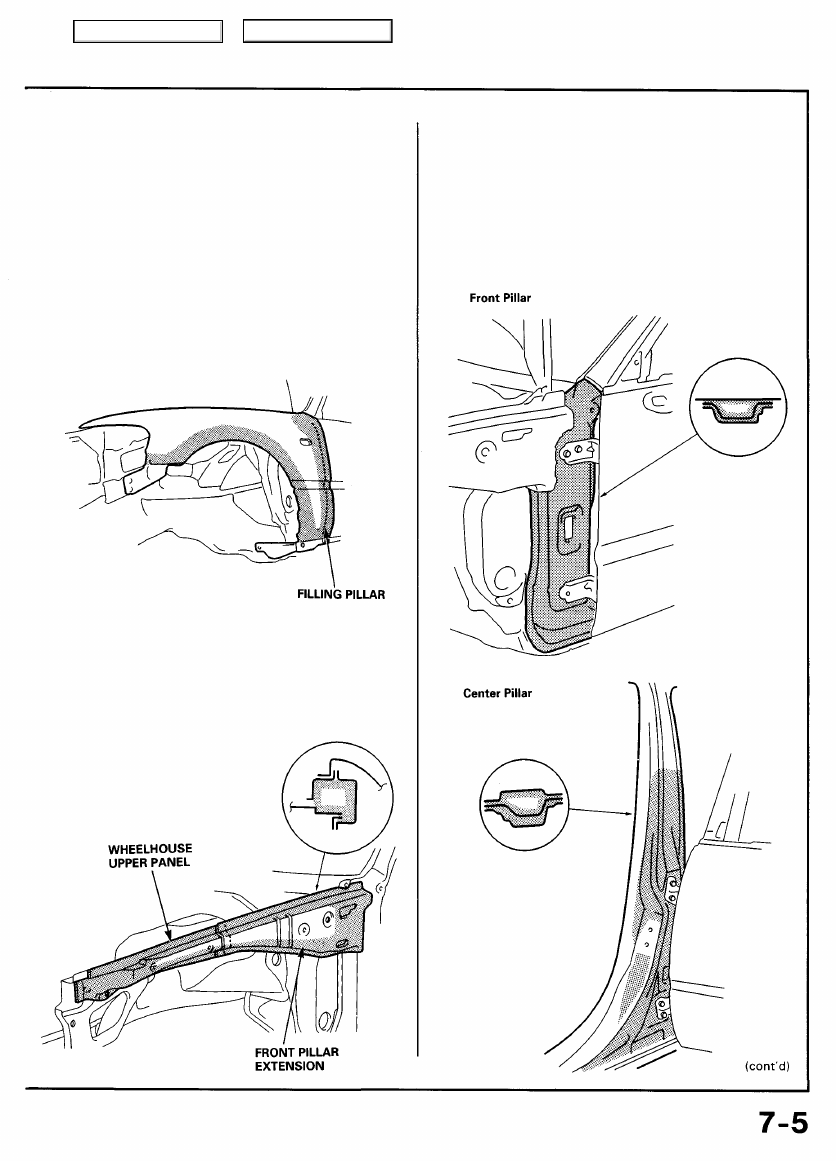

Front Fender, Underside

• Remove the washer tank.

• Apply anti-rust agent to the end of the fender, wheel-

house, and side sill installation.

NOTE:

• Apply a coat of agent to the front door side, wheel arch

end.

• If the fender is to be removed, care take to avoid damaging

the paint finish. Apply agent to the entire surface of the

back of the fender.

• Apply agent to the front fender filling pillar.

Nozzles used: B and C

Outside Panel (Front Pillar and Center Pillar), Inside

• Remove the door harness grommet and insert the nozzle

facing down.

NOTE: Make sure that the nozzle is not interfering with the

door hinge bracket. Spray thoroughly.

• Coat the door checker bracket.

Nozzles used: A and B

Wheelhouse Upper Panel and Front Pillar Extension, Inside

• Remove the front fender.

• Remove the air scoop grille in the dashboard upper and

coat the inside of the wheelhouse upper member with

anti-rust agent.

Nozzles used: A and B

Main Menu

Table of Contents

Rust-preventive Treatments

Areas to be Covered by Anti-rust Agents (cont'd)

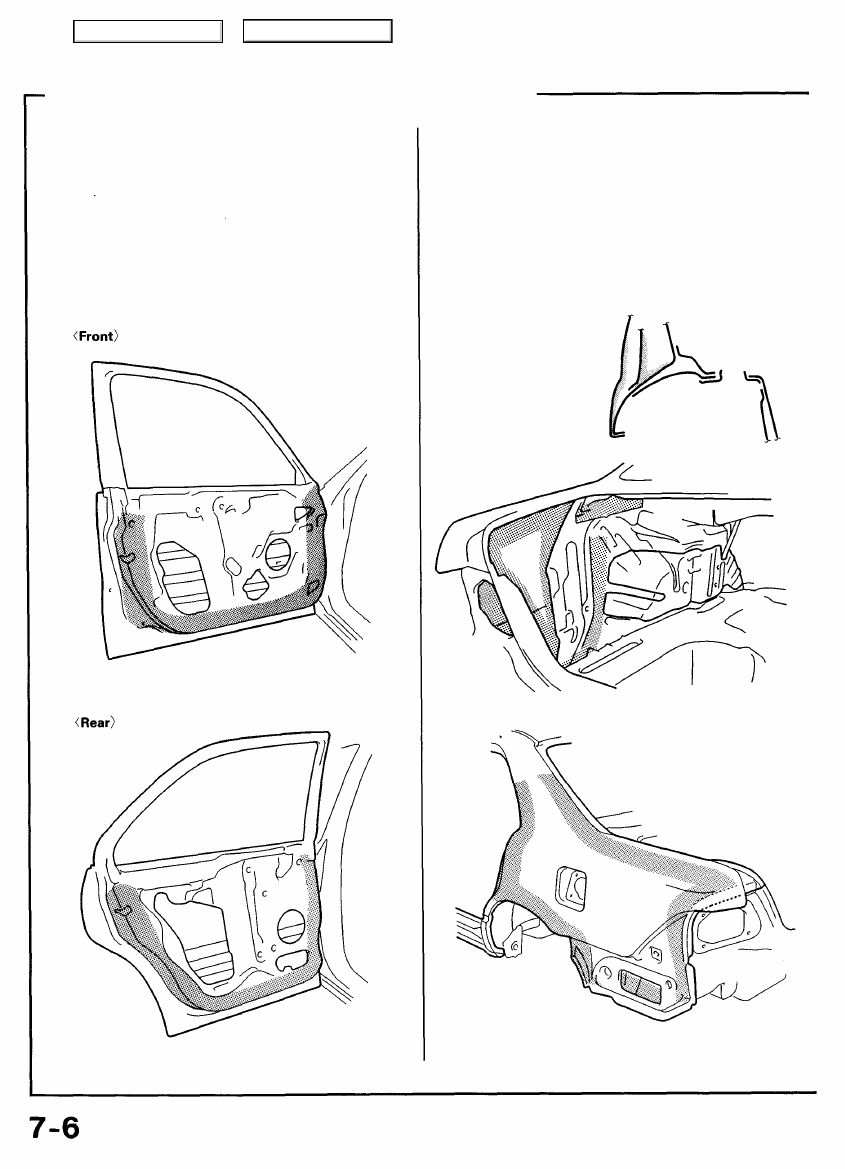

Doors, Inside

• Apply agent to the joint between the door stiffener and

door skin through the water drain hole at the bottom of

the door.

• If necessary, remove the door side molding and weather-

strip, then spray the agent through the hole.

NOTE: When a suction type spray gun is used, remove the

door trim panel.

Nozzles used: A and B

Rear Side Outer Panel, Inside

• Remove the door lock striker, taillight and grommets, then

spray agent through the hole.

• To apply agent to the inside of the rear wheelhouse,

remove rear trim panel and trunk side trim panel.

NOTE: Make sure that all the surfaces are coated with anti-

rust agent since the areas to be covered are relatively

extensive.

Nozzle used: A

Main Menu

Table of Contents

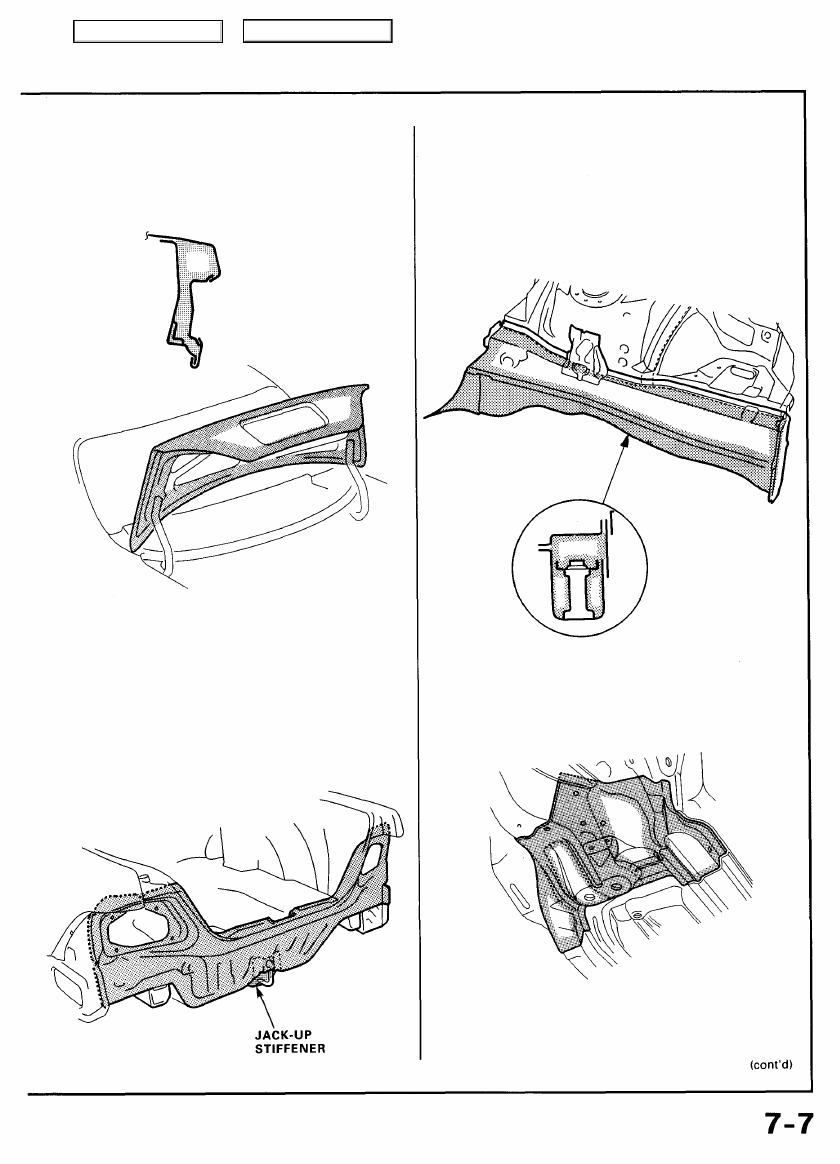

Trunk Lid Inside

• Coat the trunk lid skin, and frame seams all the way around.

• On the trunk lid, apply the agent to the inside of the

reinforcement frame.

Nozzles used: A and B

Front Side Frame, Inside

• Remove the grommets from inside the front

compartment and coat the inside of the front side

frame.

• Coat the battery mount bracket base.

Nozzles used: A and B

• Coat the inside of the front side extension.

Rear Panel, Inside and Outside/Rear Floor End

• Apply the agent to the gap between the rear panel and

rear floor.

• Apply the agent to the inside of the rear panel upper and

center frame.

• Undercoat may be used on those areas of the rear panel

that are concealed from view when parts are installed.

• Apply the agent to the inside of the jack-up stiffener.
