Removal

Installation

24-204

SRS

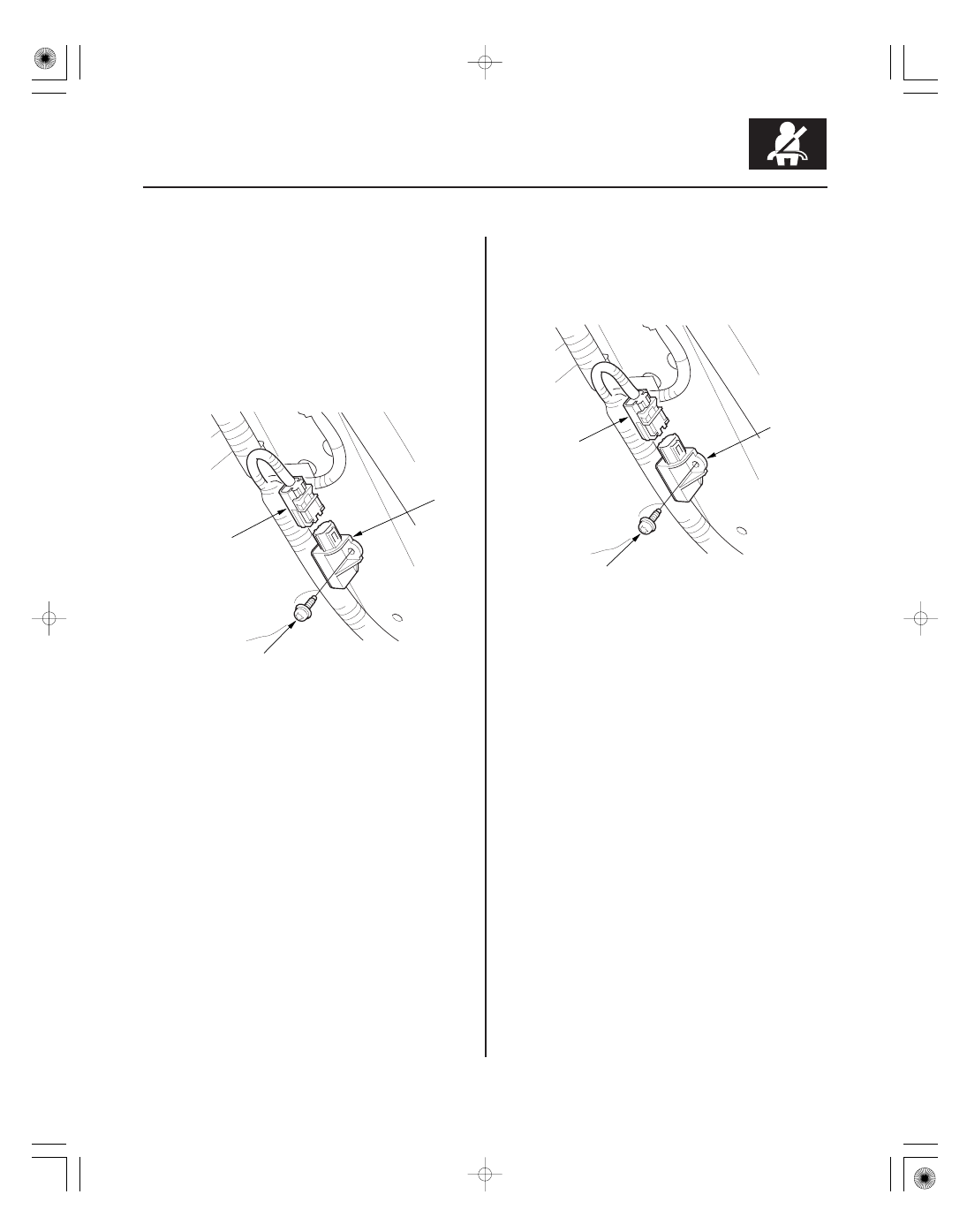

Side Impact Sensor (First) Replacement

A

C

B

B
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

C

NOTE: Review the seat replacement procedure
(see page 20-118) before doing repairs or service.

1. Do the battery terminal disconnection procedure

(see page 22-68), then wait at least 3 minutes
before starting work.

2. Remove the front seat assembly (see page 20-118).

3. Remove the front door sill inner trim (see page

20-66).

4. Remove the lower B-pillar lower trim panel

(see page 20-69).

5. Disconnect the floor wire harness 4P connector (A)

from the side impact sensor (first) (B).

6. Using a TORX T30 bit, remove the TORX bolt (C),

then remove the side impact sensor (first).

1. Install the side impact sensor (first) (A) with a new

TORX bolt (B), then connect the floor wire harness
4P connector (C) to the side impact sensor (first).

2. Do the battery terminal reconnection procedure

(see page 22-68).

3. Reinstall all removed parts.

4. Clear any DTCs (see page 24-23).

5. Confirm proper operation: Turn the ignition switch

to ON (II); the SRS indicator should come on for
about 6 seconds and then go off.

Replace.

08/08/21 14:02:01 61SNR030_240_0204

＊０３

＊０４

ＳＮＲ９Ａ００Ｈ４６４０００５５４１１ＫＢＡＴ０１

Removal

Installation

24-205

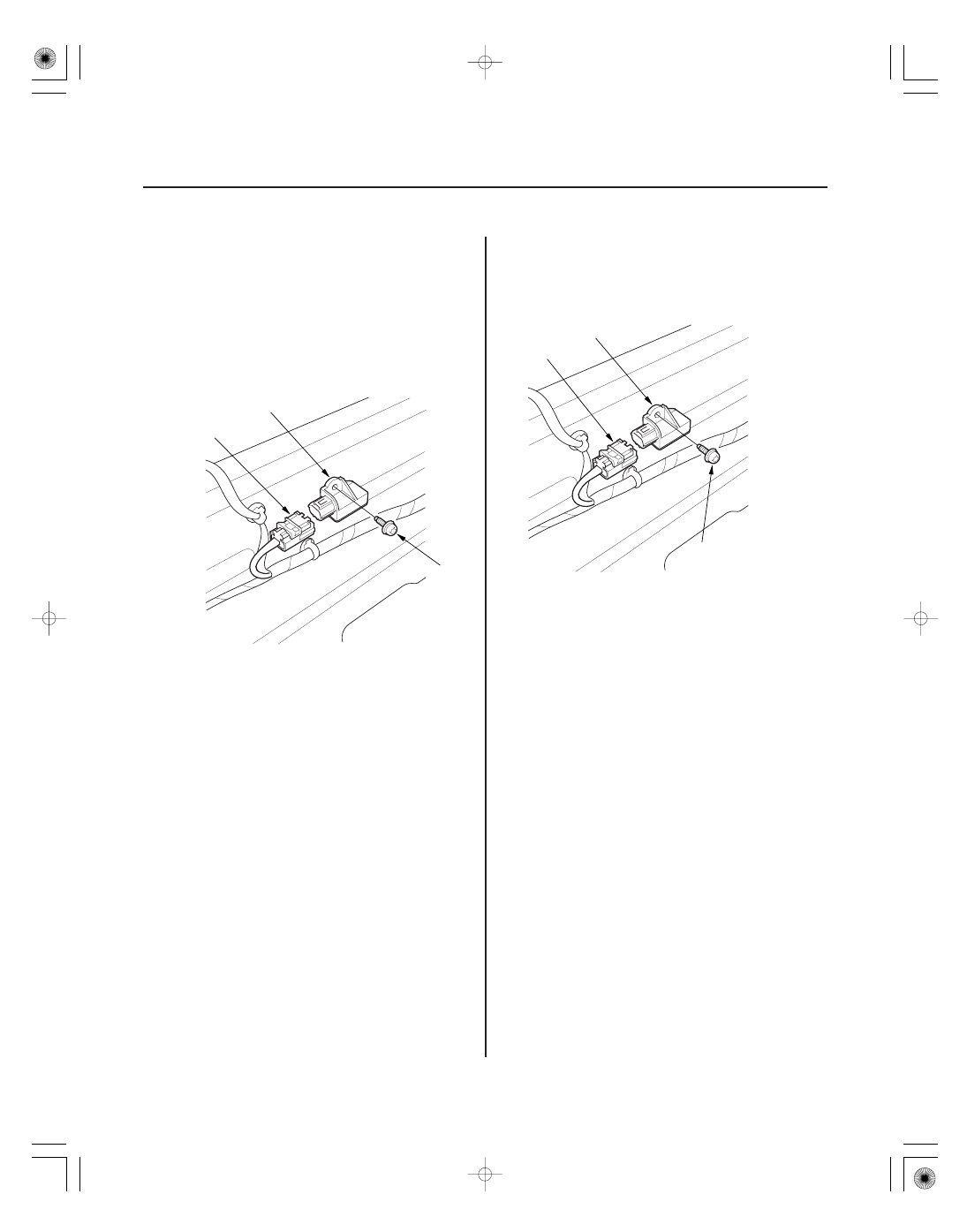

Side Impact Sensor (Second) Replacement

A

C

B

B
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

C

1. Do the battery terminal disconnection procedure

(see page 22-68), then wait at least 3 minutes
before starting work.

2. Remove the rear seat and seat side bolster

(see page 20-131).

3. Disconnect the floor wire harness 2P connector (A)

from the side impact sensor (second) (B).

4. Remove the TORX bolt (C) using a TORX T30 bit,

then remove the side impact sensor (second).

1. Install the side impact sensor (second) (A) with a

new TORX bolt (B) then connect floor wire harness
2P connector (C) to the side impact sensor (second).

2. Do the battery terminal reconnection procedure

(see page 22-68).

3. Clear any DTCs (see page 24-23).

4. Reinstall all removed parts.

5. Confirm proper operation: Turn the ignition switch

to ON (II); the SRS indicator should come on for
about 6 seconds and then go off.

Replace.

08/08/21 14:02:01 61SNR030_240_0205

＊０１

０１

ＳＮＲ９Ａ００Ｈ４６４０００４９９８１ＫＢＡＴ００

Removal

Installation

24-206

SRS

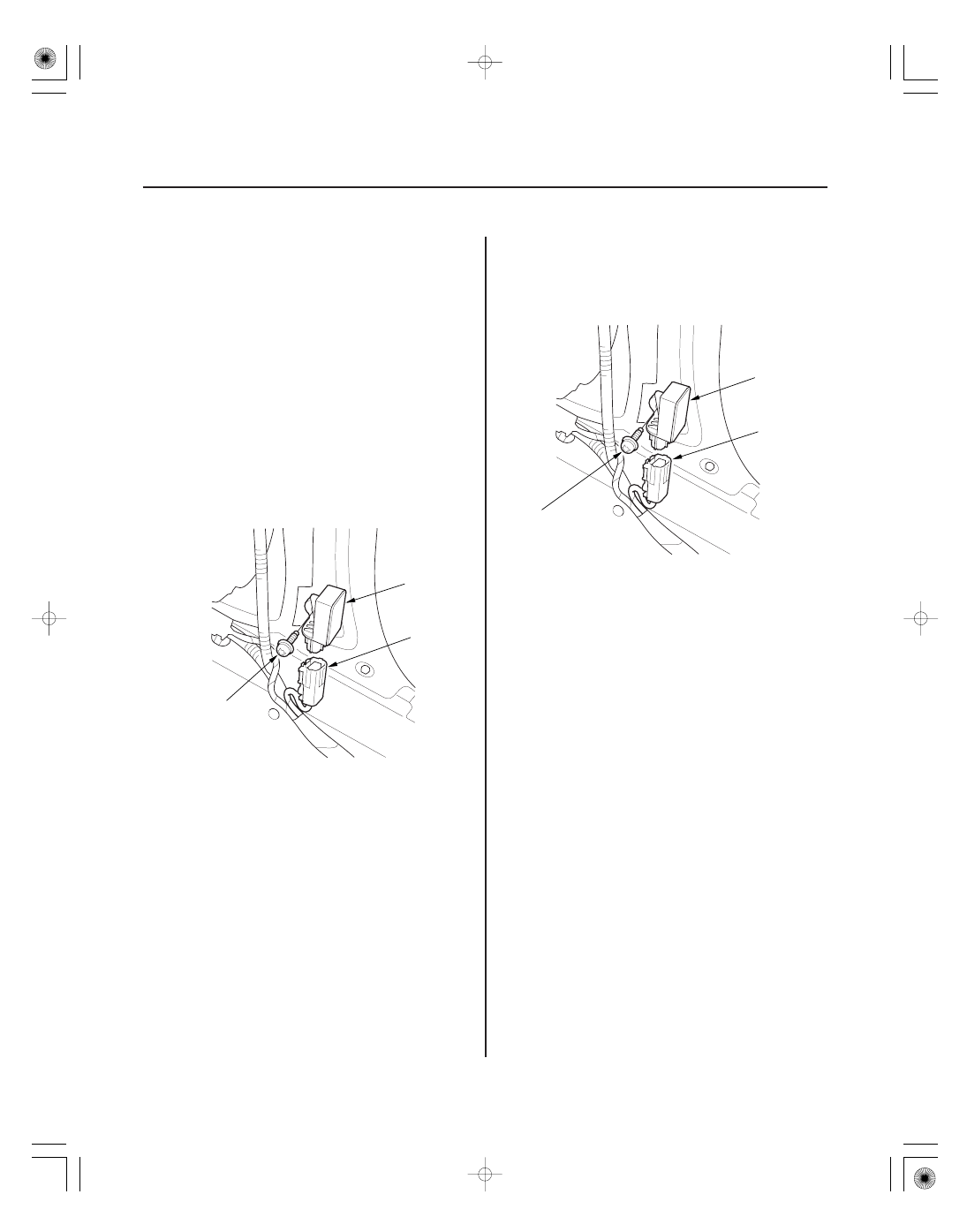

Rear Safing Sensor Replacement

A

C

B

A

B
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

C

1. Do the battery terminal disconnection procedure

(see page 22-68), then wait at least 3 minutes
before starting work.

2. Remove the rear seat (see page 20-131).

3. Disconnect the floor wire harness 2P connector (A)

from the rear safing sensor (B).

4. Using a TORX T30 bit, remove the TORX bolt (C),

then remove the rear safing sensor.

1. Install the rear safing sensor (A) with a new TORX

bolt (B) then connect the floor wire harness 2P
connector (C) to the rear safing sensor.

2. Do the battery terminal reconnection procedure

(see page 22-68).

3. Clear any DTCs (see page 24-23).

4. Reinstall all removed parts.

5. Confirm proper operation: Turn the ignition switch

to ON (II); the SRS indicator should come on for
about 6 seconds and then go off.

Replace.

08/08/21 14:02:02 61SNR030_240_0206

０１

０２

０３

ＳＮＲ９Ａ００Ｈ４６４０００５３７９５ＫＢＡＴ００

Special Tools Required

Removal

Installation

24-207

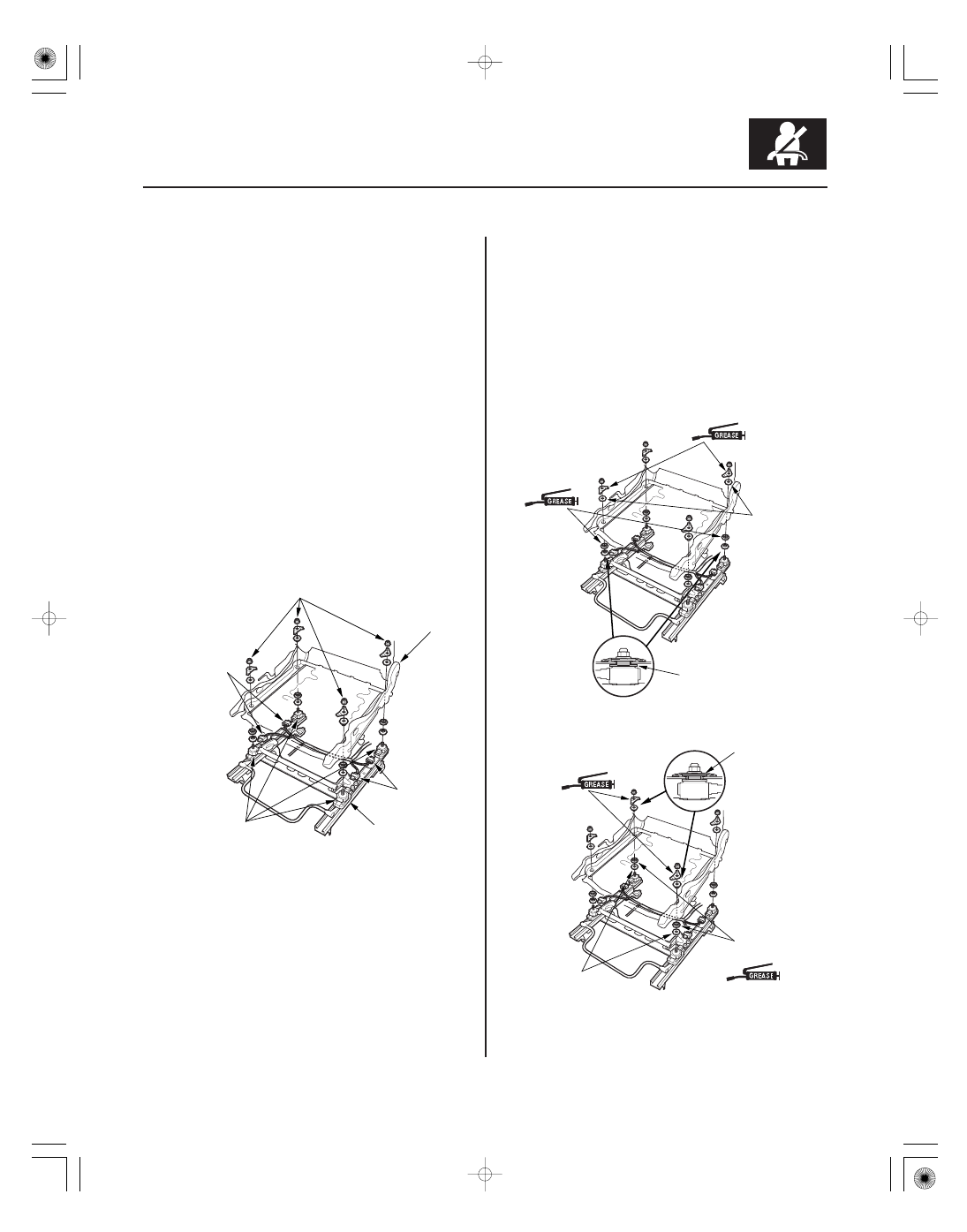

Front Passenger’s Weight Sensor Replacement

A

E

B

D

D

C

BUSHING
(BLACK)

SPRING WASHER

WASHER
(SILVER)

COLLAR
(BLACK)

BUSHING
(WHITE)

SPRING WASHER

WASHER (SILVER)

COLLAR
(SILVER)

Pin driver, 3.5 mm 07744-0010300

NOTE: Removal of the front passenger’s weight sensors
must be done according to Precautions and Procedures
(see page 24-13).

1. Do the battery terminal disconnection procedure

(see page 22-68), then wait at least 3 minutes
before starting work.

2. Remove the front passenger’s seat assembly

(see page 20-118).

3. Remove the cushion cover/pad from the seat

cushion frame (see page 20-127).

4. Using a TORX E18 socket, remove the TORX nuts

(A) attaching the seat track (B) to the seat slide
assembly including all four front passenger’s
weight sensors (C).

5. Disconnect the sensor connectors (D) from the seat

weight sensors (E), then remove the front
passenger’s weight sensors.

NOTE: Be sure to install the wire harness so they are
not pinched or interfering with other parts.

1. Install the new front passenger’s seat slide

assembly including all four front passenger’s
weight sensors with under the seat track.

2. Apply multipurpose grease to the spring washer

and bushing.
