23-161

Audio System

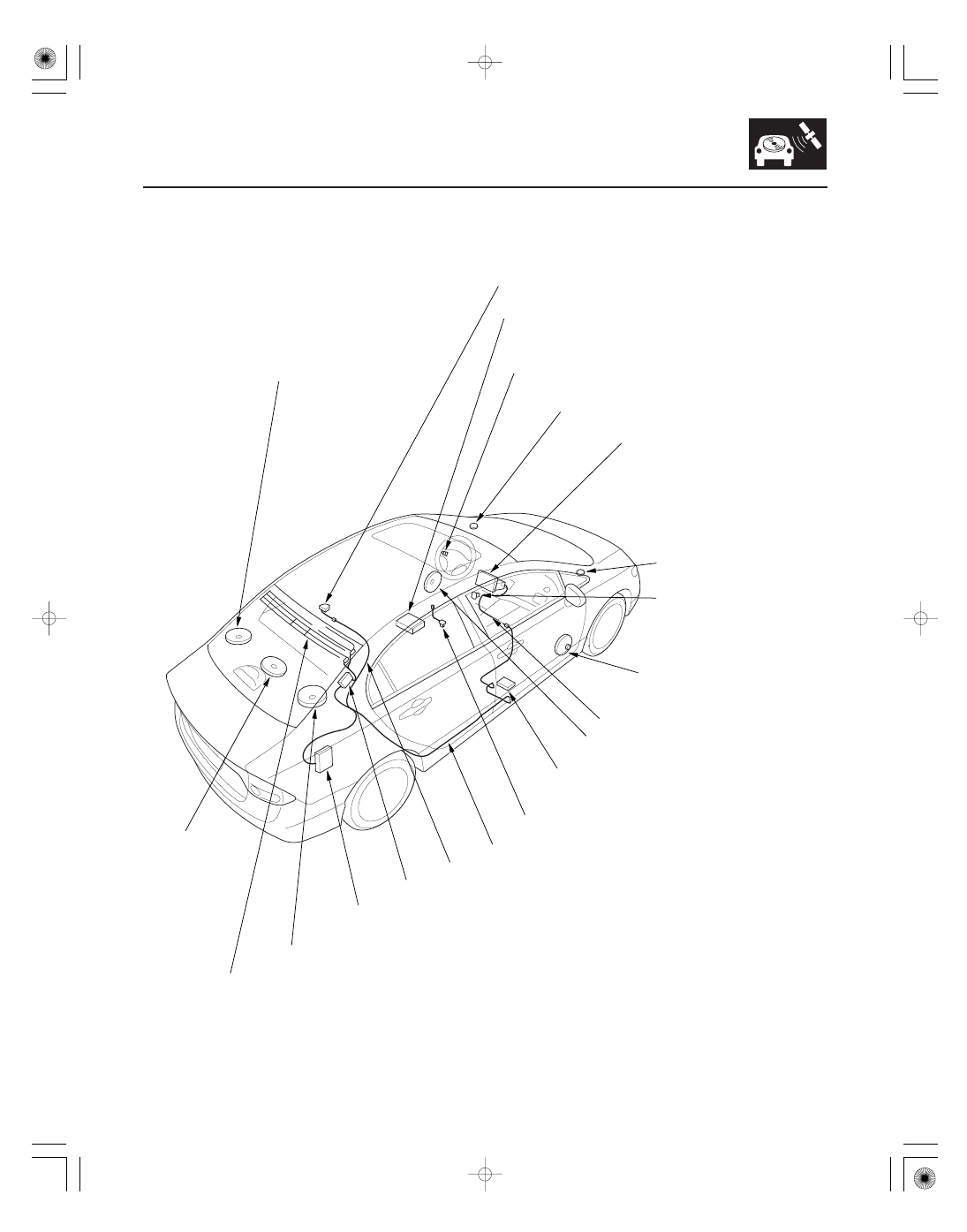

Component Location Index

RIGHT TWEETER

AUXILIARY
JACK ASSEMBLY

AUDIO UNIT (Without navigation)

LEFT TWEETER

AUDIO REMOTE SWITCH

LEFT REAR SPEAKER

FRONT PASSENGER’S
DOOR SPEAKER

AM/FM ANTENNA SUBLEAD

DRIVER’S DOOR SPEAKER

AM/FM ANTENNA LEAD

AM/FM ANTENNA AMPLIFIER

RIGHT REAR SPEAKER

AM/FM ANTENNA

NAVIGATION UNIT (With navigation)

STEREO AMPLIFIER
(Type S model)

XM ANTENNA (With navigation)

XM ANTENNA LEAD

XM RECEIVER (With navigation)

SUBWOOFER
(Type S model)

USB ADAPTER

USB ADAPTER UNIT

Replacement, page 23-260

Connector Inputs

and Outputs, page 23-183

Replacement, page 23-261

Connector Inputs and

Outputs, page 23-174

Removal/Installation,

page 23-256

Replacement, page 23-260

Replacement, page 23-263
Test, page 23-262

Replacement, page 23-260

Replacement, page 23-259

Replacement, page 23-259

Replacement, page 23-263

Replacement, page 23-260

Repair, page 23-264

Connector Inputs and

Outputs, page 23-170

Removal/Installation,

page 23-355

Connector Inputs and Outputs, page 23-177
Removal/Installation, page 23-259

Replacement, page 23-264

Connector Inputs and Outputs, page 23-179
Removal/Installation, page 23-258

Replacement,

page 23-261

Replacement, page 23-262

Connector Inputs and Outputs, page 23-181
Replacement, page 23-258

08/08/21 14:08:45 61SNR030_230_0164

ＳＮＲ９Ａ０ＤＪ１０３００００００００ＨＢＡＴ０１

Symptom

Diagnostic procedure

Also check for

23-162

Audio System

Symptom Troubleshooting Index

Poor AM or FM radio reception or
interference (with navigation)

Symptom Troubleshooting (see page 23-196)

AM/FM antenna lead and/or
sublead short or open in the
wire

Poor AM or FM radio reception or
interference (without navigation)

Symptom Troubleshooting (see page 23-199)

AM/FM antenna lead and/or
sublead short or open in the
wire

Audio unit power switch will not
turn on (No information display
and no sound) (with navigation)

Symptom Troubleshooting (see page 23-202)

Audio unit power switch will not
turn on (No information display
and no sound) (without
navigation)

Symptom Troubleshooting (see page 23-203)

Audio unit power switch will not
turn off (with navigation)

Symptom Troubleshooting (see page 23-205)

Audio unit power switch will not
turn off (without navigation)

Symptom Troubleshooting (see page 23-206)

No sound is heard from the
speaker(s) (display is normal)
(with navigation)

Symptom Troubleshooting (see page 23-206)

No sound is heard from the
speaker(s) (display is normal)
(without navigation)

Symptom Troubleshooting (see page 23-215)

Auxiliary input sound is low or
cannot be heard

Symptom Troubleshooting (see page 23-217)

Audio system sound is weak or
distorted (display is normal)

Symptom Troubleshooting (see page 23-220)

Radio preset memory is lost

Symptom Troubleshooting (see page 23-221)

Internal error

Volume does not change

Symptom Troubleshooting (see page 23-221)

Volume does not increase with
speed (with navigation)

Symptom Troubleshooting (see page 23-222)

Volume does not increase with
speed (without navigation)

Symptom Troubleshooting (see page 23-223)

Volume is too high or too low
when driving at freeway speeds

Symptom Troubleshooting (see page 23-224)

Radio tuner does not change
stations

Symptom Troubleshooting (see page 23-224)

08/08/21 14:08:45 61SNR030_230_0165

Symptom

Diagnostic procedure

Also check for

23-163

Navigation unit button
illumination does not work (with
navigation)

Symptom Troubleshooting (see page 23-225)

Audio unit button illumination
does not work (without
navigation)

Symptom Troubleshooting (see page 23-226)

Display does not dim or brighten
with dimmer (without navigation)

Symptom Troubleshooting (see page 23-227)

Audio disc does not load

Symptom Troubleshooting (see page 23-228)

Audio disc does not eject

Symptom Troubleshooting (see page 23-228)

Audio disc does not play

Symptom Troubleshooting (see page 23-229)

Audio disc skips

Symptom Troubleshooting (see page 23-229)

Audio remote switch does not
work properly (with navigation)

Symptom Troubleshooting (see page 23-230)

Audio remote switch does not
work properly (without
navigation)

Symptom Troubleshooting (see page 23-232)

Audio disc cannot be inserted
and/or ejected (with navigation)

Symptom Troubleshooting (see page 23-233)

Display can be opened and/or
closed even when an audio disc is
being inserted or ejected

Replace the navigation unit (see page
23-355)

PC card will not play/card icon on
audio screen cannot be selected
(with navigation)

Symptom Troubleshooting (see page 23-234)

USB input sound is low or cannot
be heard (with navigation)

Symptom Troubleshooting (see page 23-235)

Requirement of the USB
devices (see Owner’s Manual)

USB input sound is low or cannot
be heard (without navigation)

Symptom Troubleshooting (see page 23-236)

Requirement of the USB
devices (see Owner’s Manual)

USB device does not function
(with navigation)

Symptom Troubleshooting (see page 23-238)

Requirement of the USB
devices (see Owner’s Manual)

USB device does not function
(without navigation)

Symptom Troubleshooting (see page 23-241)

Requirement of the USB
devices (see Owner’s Manual)

Error code: XM NO SIGNAL or XM
ANTENNA is displayed (with
navigation)

Symptom Troubleshooting (see page 23-245)

XM radio display is blank and no
station information is displayed
(with navigation)

Symptom Troubleshooting (see page 23-245)

XM radio preset memory is lost
(with navigation)

Symptom Troubleshooting (see page 23-248)

Poor or no sound with XM radio
(Audio unit does display XM
channels) (with navigation)

Symptom Troubleshooting (see page 23-249)

08/08/21 14:08:45 61SNR030_230_0166

ＳＮＲ９Ａ０ＤＪ１０３１１１０００００ＣＡＡＴ０１

Overview

Speed-sensitive volume compensation (SVC)

23-164

Audio System

System Description

The audio unit acts as the processor for all audio functions. Select audio functions from the audio unit, the audio
remote (on the steering wheel), or by using the navigation voice control system. The audio display provides the
current audio status. For vehicles with navigation, additional audio information is available by touching the audio
button on the navigation audio screen (See the owner’s manual and the navigation system manual for more details.).

The XM receiver passes its signal to the audio unit. In addition, it communicates with the audio unit via the GA-Net bus.
Any open connections in the GA-Net bus circuit causes audio and navigation functions to appear inoperative.

For vehicles with navigation, pressing the open/close switch on the navigation display panel allows access to the CD
slot and PC card.

A security signal is daisy-chained between the audio and vehicle components for integration into the vehicle’s security
system.

Some audio systems are equipped with speed-sensitive volume compensation (SVC). The navigation or audio unit
receives the vehicle speed pulse (VSP) from the ECM/PCM. The system processes the speed input and increases the
navigation or audio system volume level as the vehicle speed increases to compensate for the various interior noises
that occur at higher speeds. When the vehicle slows down, the volume returns to its normal level. The SVC has four
settings: SVC OFF, LOW, MID and HIGH that can be adjusted using the navigation or audio unit. The SVC comes from
the factory with the MID setting as the default.

To change the audio unit SVC setting, press the tune folder sound knob repeatedly until the SVC is displayed, rotate
the knob to adjust the SVC to the desired setting (SVC OFF, LOW, MID, or HIGH).

To change the navigation unit SVC setting, press the AUDIO button, and then select the SOUND icon on the navigation
display. Press the navigation display to select the desired setting (OFF, LOW, MID, HI).
