Acura CSX. Manual - part 592

０２

＊０１

０４

０５

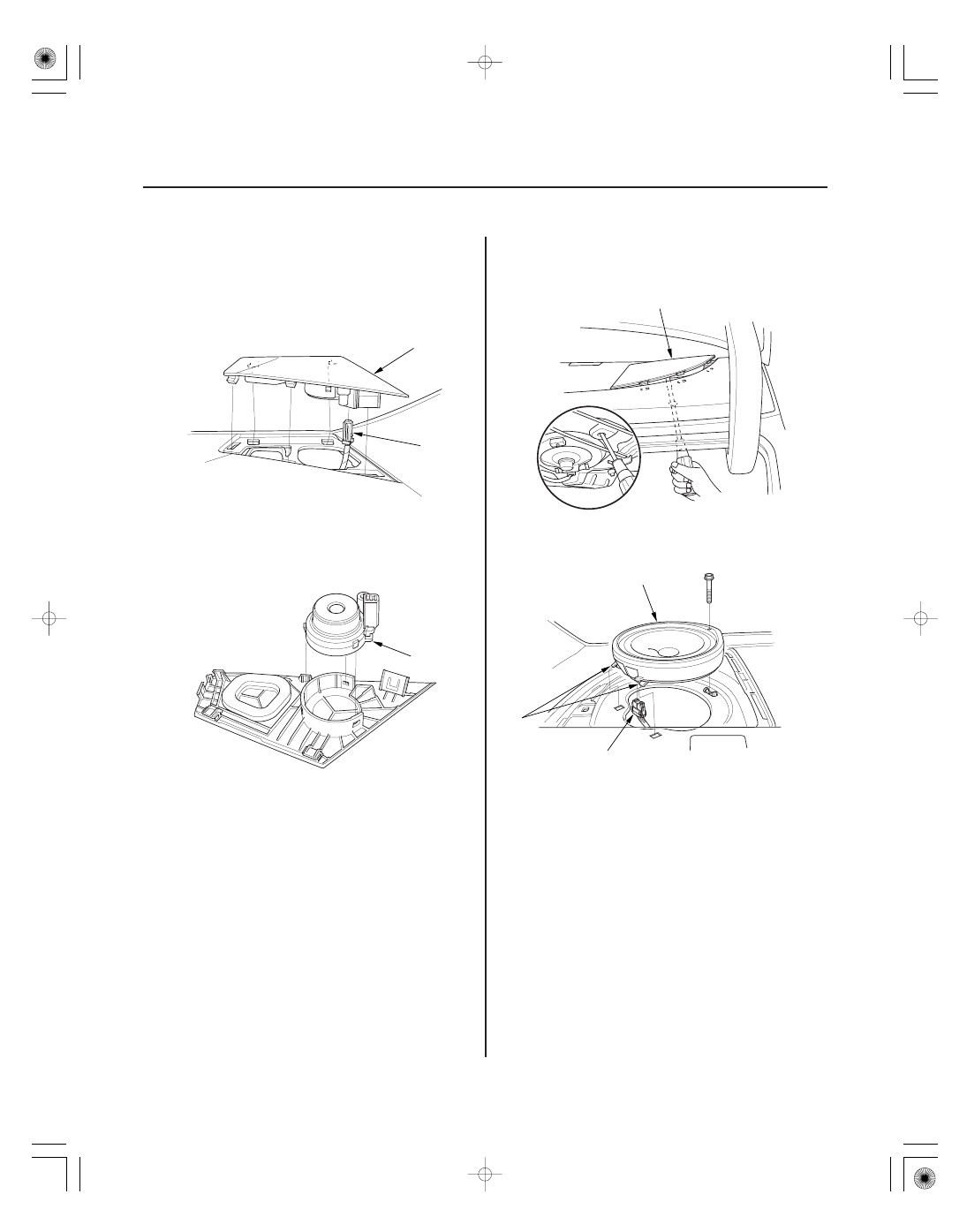

Tweeter

Rear Speaker

23-84

Audio System

A

B

A

A

A

C

B

1. Carefully pry the tweeter grille (A) out of the

dashboard. Be careful not to damage the tweeter
grille and the dashboard.

2. Disconnect the 2P connector (B) from the tweeter.

3. Remove the tweeter (A) from the speaker grille.

4. Install the tweeter in the reverse order of removal.

1. Remove the rear speaker grille (A).

2. Remove the screw. Then lift the speaker (A) straight

up to release the clips (B).

3. Disconnect the 2P connector (C), and remove the

speaker.

4. Install the speaker in the reverse order of removal.

08/08/21 14:05:37 61SNR030_230_0087

０１

０１

ＳＮＲ９Ａ０ＢＪ１０３０００１３４３１ＫＢＡＴ００

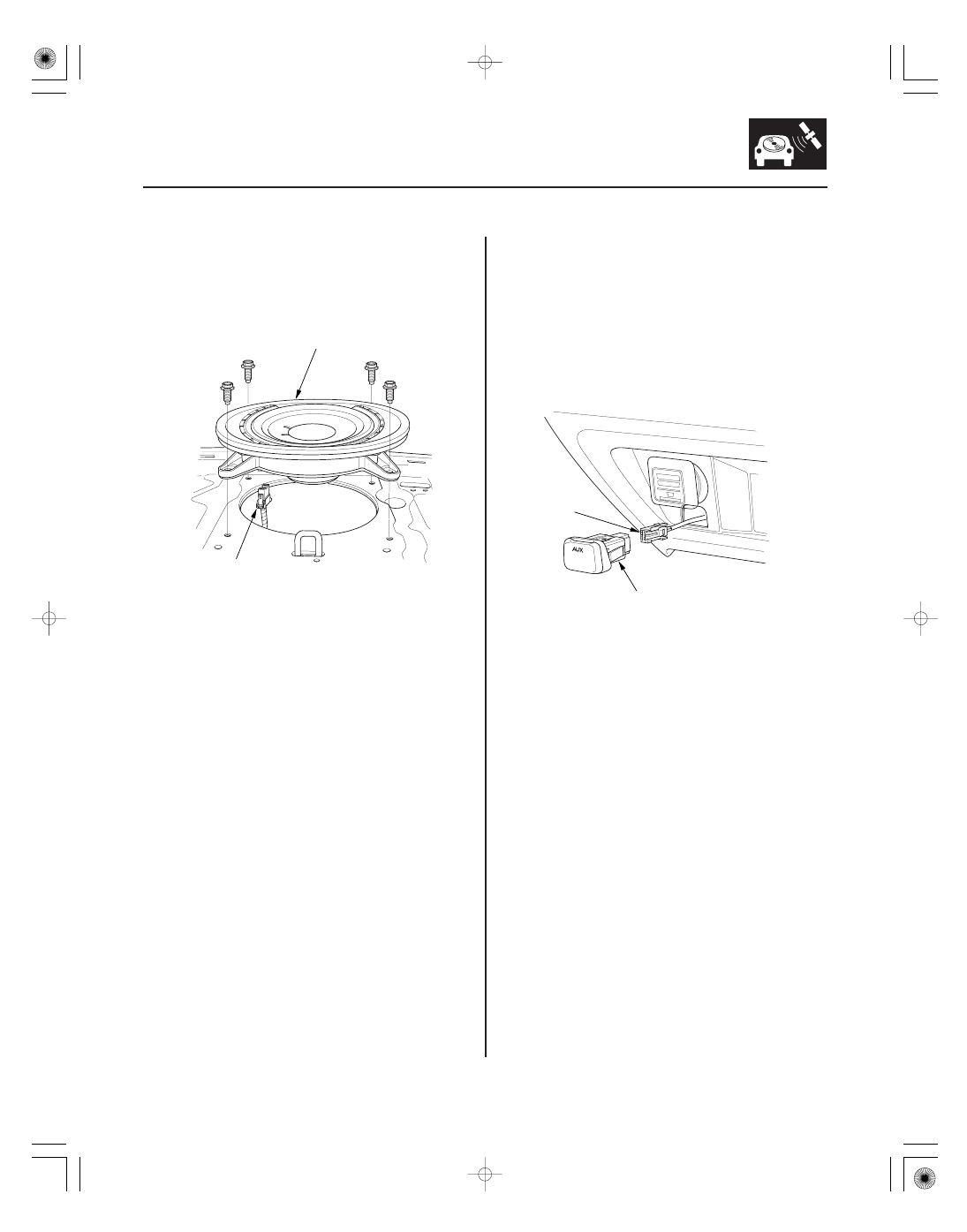

Subwoofer (Type S model)

’07-08 models

23-85

23-85

Auxiliary Jack Assembly
Replacement

A

B

A

B

1. Remove the rear tray (see page 20-78).

2. Remove the four mounting bolts from the

subwoofer (A).

3. Disconnect the 2P connector (B), and remove the

subwoofer.

4. Install the subwoofer in the reverse order of

removal.

1. With navigation: Remove the navigation unit

(see page 23-155).
Without navigation: Remove the audio unit
(see page 23-80).

2. Carefully pull out the auxiliary jack assembly (A),

then disconnect the 5P connector (B).

3. Install the auxiliary jack assembly in the reverse

order of removal.

08/08/21 14:05:38 61SNR030_230_0088

０１

０１

ＳＮＲ９Ａ０ＢＪ１０３０００１３４３１ＫＢＡＴ００

Subwoofer (Type S model)

’07-08 models

23-85

23-85

Auxiliary Jack Assembly
Replacement

A

B

A

B

1. Remove the rear tray (see page 20-78).

2. Remove the four mounting bolts from the

subwoofer (A).

3. Disconnect the 2P connector (B), and remove the

subwoofer.

4. Install the subwoofer in the reverse order of

removal.

1. With navigation: Remove the navigation unit

(see page 23-155).
Without navigation: Remove the audio unit
(see page 23-80).

2. Carefully pull out the auxiliary jack assembly (A),

then disconnect the 5P connector (B).

3. Install the auxiliary jack assembly in the reverse

order of removal.

08/08/21 14:05:38 61SNR030_230_0088

＋
−

▲

▼

０１

ＳＮＲ９Ａ０ＫＪ１０３１１１１３１４５ＦＥＡＴ００

ＳＮＲ９Ａ０ＫＪ１０３１１１１３１４５ＫＢＡＴ００

Position

Resistance

23-86

23-86

Audio System

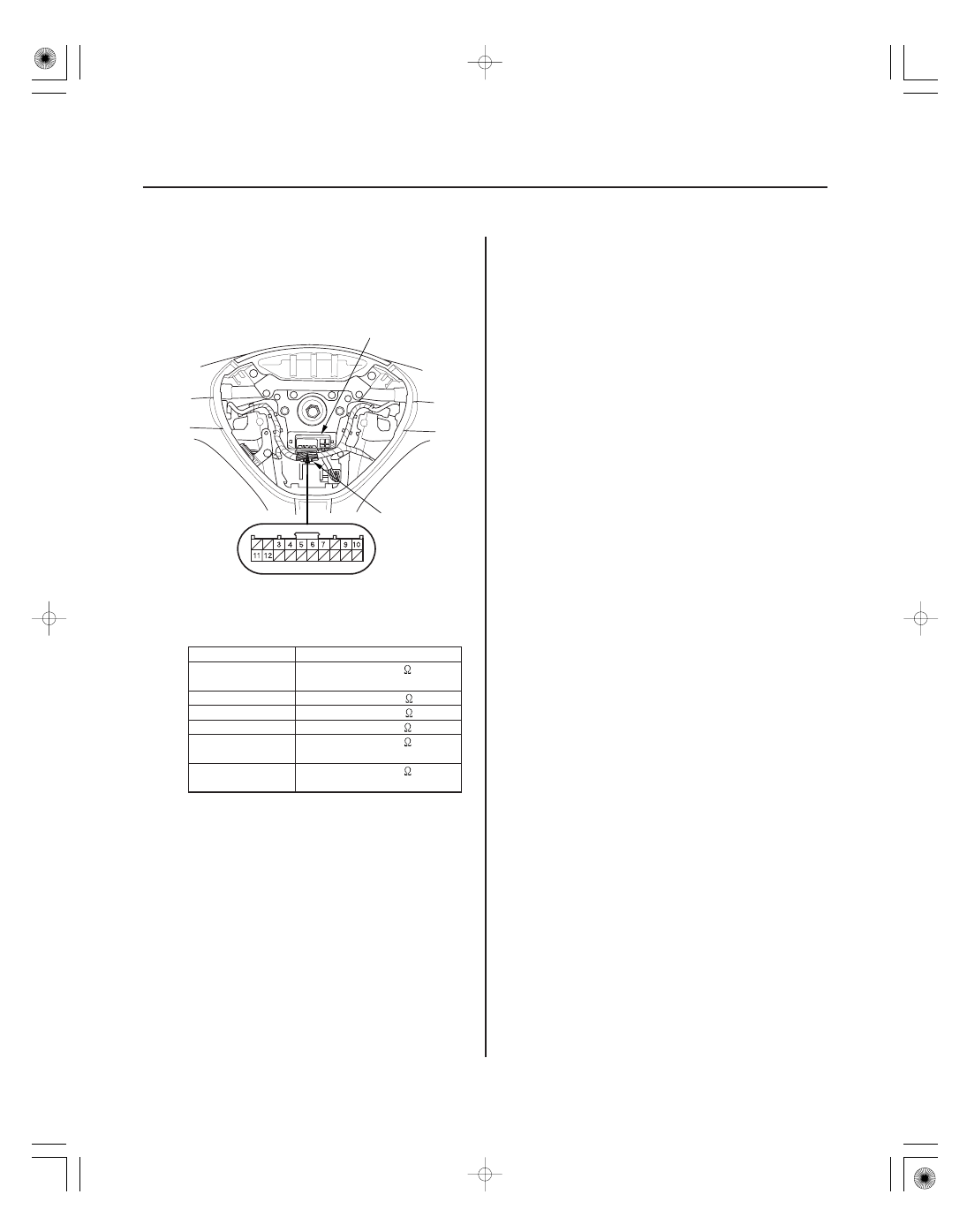

Audio Remote Switch Test

Audio Remote Switch Replacement

A

B

1. Remove the driver’s airbag assembly (see page

24-188).

2. Remove the 20P connector (A) from the cable reel

(B).

3. Measure the resistance between terminals No. 9

and No. 10 in each switch position according to the
table.

No button

pressed

About 10 k

MODE

About 3.7 k

CH (

)

About 1.7 k

CH (

)

About 775

(VOL.UP)

About 357

(VOL.DOWN)

About 100

4. If the resistance is not as specified, replace the

audio remote switch (see page 23-86).

1. Remove the steering wheel (see page 17-6).

2. Remove the audio remote switch (see page 17-7).

3. Install the audio remote switch in the reverse order

of removal.

08/08/21 14:05:38 61SNR030_230_0089
