22-295

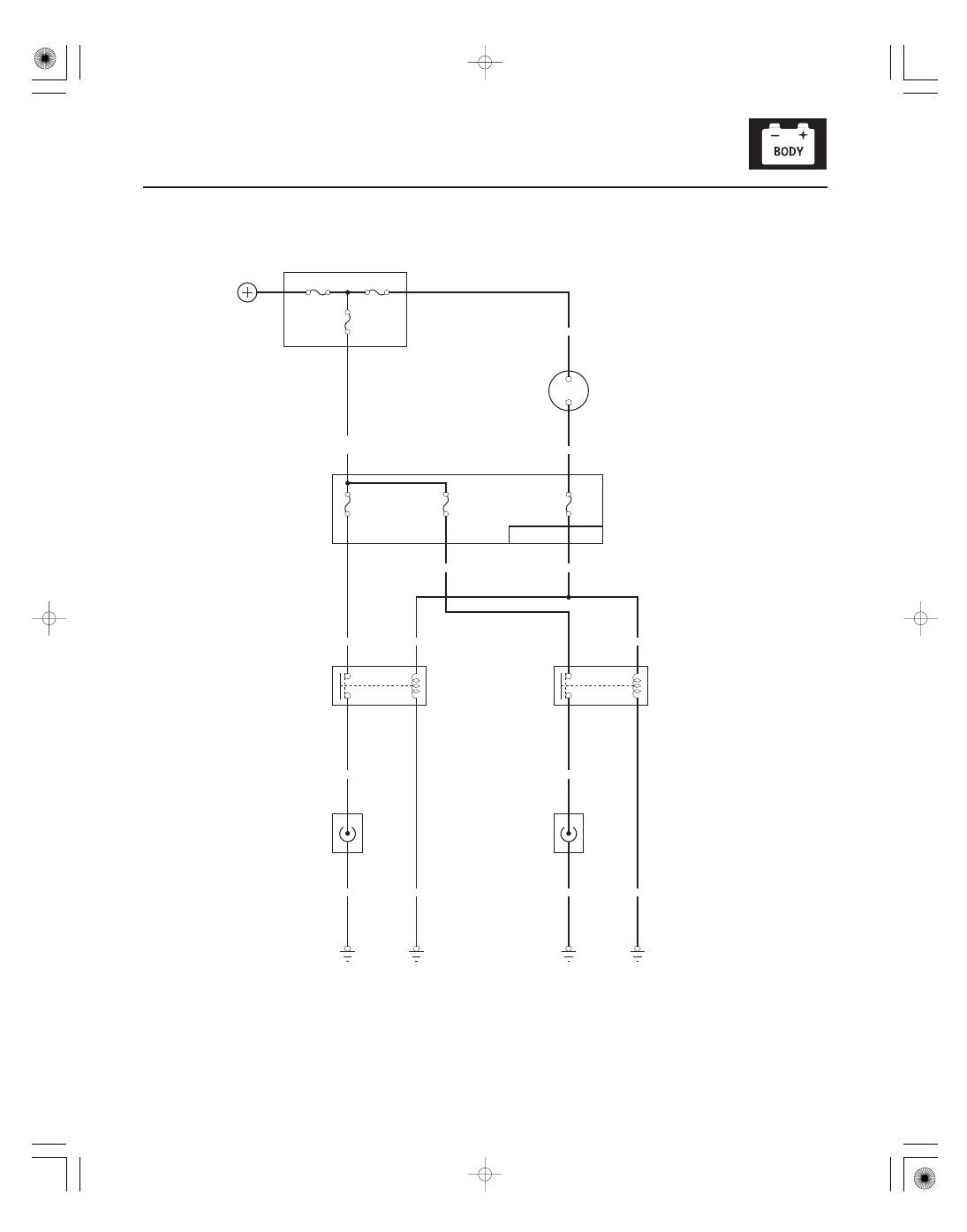

Circuit Diagram

(15 A)

No. 29

BLU

G503

BLK

PUR

(80 A) *1
(60 A) *2

BLK

G503

G601

YEL

BLK

1

2

PUR

GRN

No. 28
(15 A)

No. 2
(OPTION)

No. 1 (BAT) (100 A)

No. 2 (IG) (50 A)

BATTERY

UNDERHOOD FUSE/RELAY BOX

PUR

2

1

G502

BLK

WHT

(7.5 A)

No. 35

RED

ACC

BAT

WHT

IGNITION
SWITCH

ACC HOT in ACC (I)
and ON (II)

UNDER-DASH
FUSE/RELAY
BOX

CONSOLE
ACCESSORY
POWER SOCKET
RELAY

FRONT
ACCESSORY
POWER
SOCKET

CONSOLE
ACCESSORY
POWER
SOCKET

FRONT
ACCESSORY
POWER SOCKET
RELAY

H1

G1

G19

C2

E35

K8

Q14

2

4

1

3

2

4

1

3

WHT*1

RED*2

*1: ’06 07 models
*2: ’08 09 models

MICU

08/08/21 14:36:07 61SNR030_220_0297

０１

０２

０３

ＳＮＲ９Ａ００Ｊ５４２１１５１２４０２ＦＨＡＴ００

22-296

Accessory Power Sockets

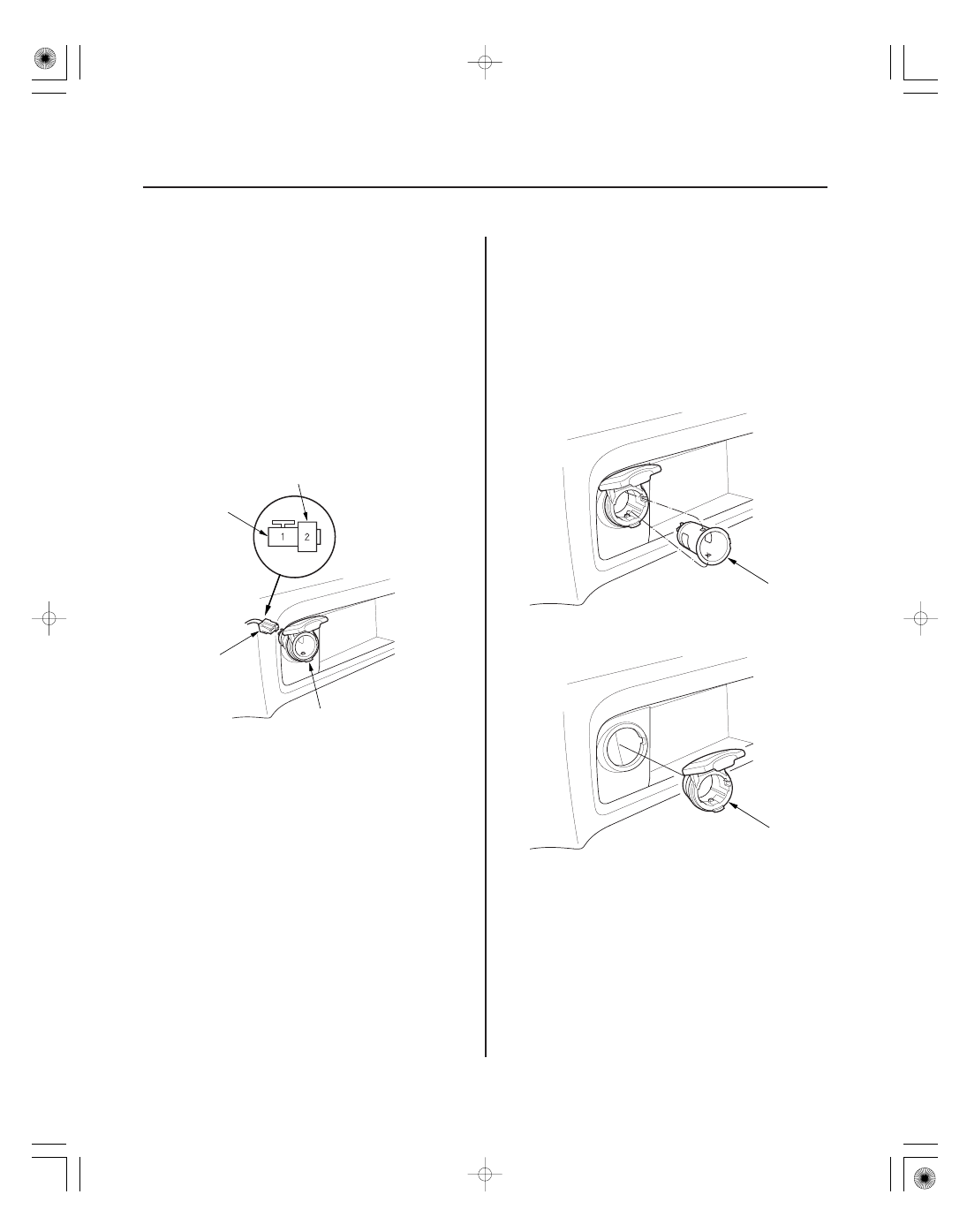

Front Accessory Power Socket Test/Replacement

BLK

WHT

A

B

A

A

NOTE: If both of the front and console accessory power
sockets do not work, check the No. 35 (7.5 A) fuse in the
under-dash fuse/relay box.

1. Remove the center panel.

• With audio:

– ’06-08 models (see page 23-80)
– ’09 model (see page 23-256)

• With navigation:

– ’06-08 models (see page 23-155)
– ’09 model (see page 23-355)

2. Disconnect the 2P connector (A) from the front

accessory power socket (B).

3. Inspect the connector terminals to be sure they are

all making good contact.

• If the terminals are bent, loose, or corroded,

repair them as necessary and recheck the system.

• If the terminals look OK, go to step 4.

4. Turn the ignition switch to ACC (I).

5. Measure the voltage between front accessory

power socket 2P connector terminal No. 1 and body
ground. There should be battery voltage.

• If there is battery voltage, go to step 6.
• If there is no voltage, check for:

– Blown No. 29 (15 A) fuse in the under-dash

fuse/relay box.

– Faulty front accessory power socket relay.
– Poor ground (G 503).
– An open in the wire.

6. Check for continuity between front accessory

power socket 2P connector terminal No. 2 and body
ground. There should be continuity.

• If there is continuity, replace the power socket;

go to step 7.

• If there is no continuity, check for:

– Poor ground (G 502).
– An open in the wire.

7. Remove the socket (A).

8. Remove the housing (A) from the panel.

9. Install the front accessory power socket in the

reverse order of removal.

Wire side of
female terminals

08/08/21 14:36:08 61SNR030_220_0298

＊０１

０２

０３

ＳＮＲ９Ａ００Ｊ５４２１１５１２４０１ＦＨＡＴ００

22-297

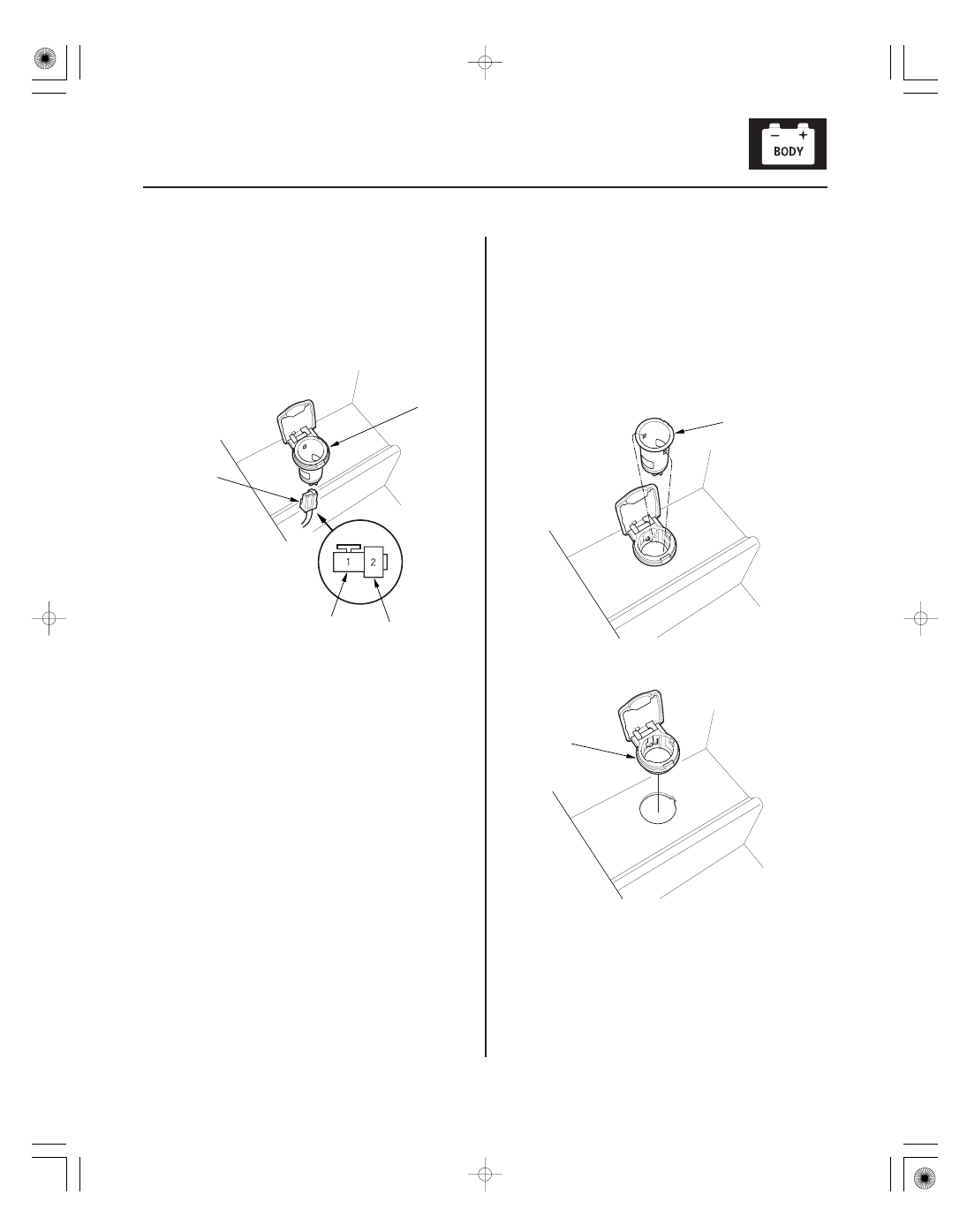

Console Accessory Power Socket Test/Replacement

BLK

YEL

A

B

A

A

NOTE: If both of the front and console accessory power
sockets do not work, check the No. 35 (7.5 A) fuse in the
under-dash fuse/relay box.

1. Remove the center console (see page 20-95).

2. Disconnect the 2P connector (A) from the console

accessory power socket (B).

3. Inspect the connector terminals to be sure they are

all making good contact.

• If the terminals are bent, loose, or corroded,

repair them as necessary and recheck the system.

• If the terminals look OK, go to step 4.

4. Turn the ignition switch to ACC (I), and measure the

voltage between console accessory power socket
2P connector terminal No. 1 and body ground.
There should be battery voltage.

• If there is battery voltage, go to step 5.
• If there is no voltage, check for:

– Blown No. 28 (15 A) fuse in the under-dash

fuse/relay box.

– Faulty console accessory power socket relay.
– Poor ground (G 503).
– An open in the wire.

5. Check for continuity between console accessory

power socket 2P connector terminal No. 2 and body
ground. There should be continuity.

• If there is continuity, replace the power socket;

go to step 6.

• If there is no continuity, check for:

– Poor ground (G 601).
– An open in the wire.

6. Remove the socket (A).

7. Remove the housing (A) from the panel.

8. Install the console accessory power socket in the

reverse order of removal.

Wire side of
female terminals

08/08/21 14:36:08 61SNR030_220_0299

＊０１

ＳＮＲ９ＡＭＢＪ４６１７０４０００００ＤＡＡＴ００

22-298

Seat Heaters

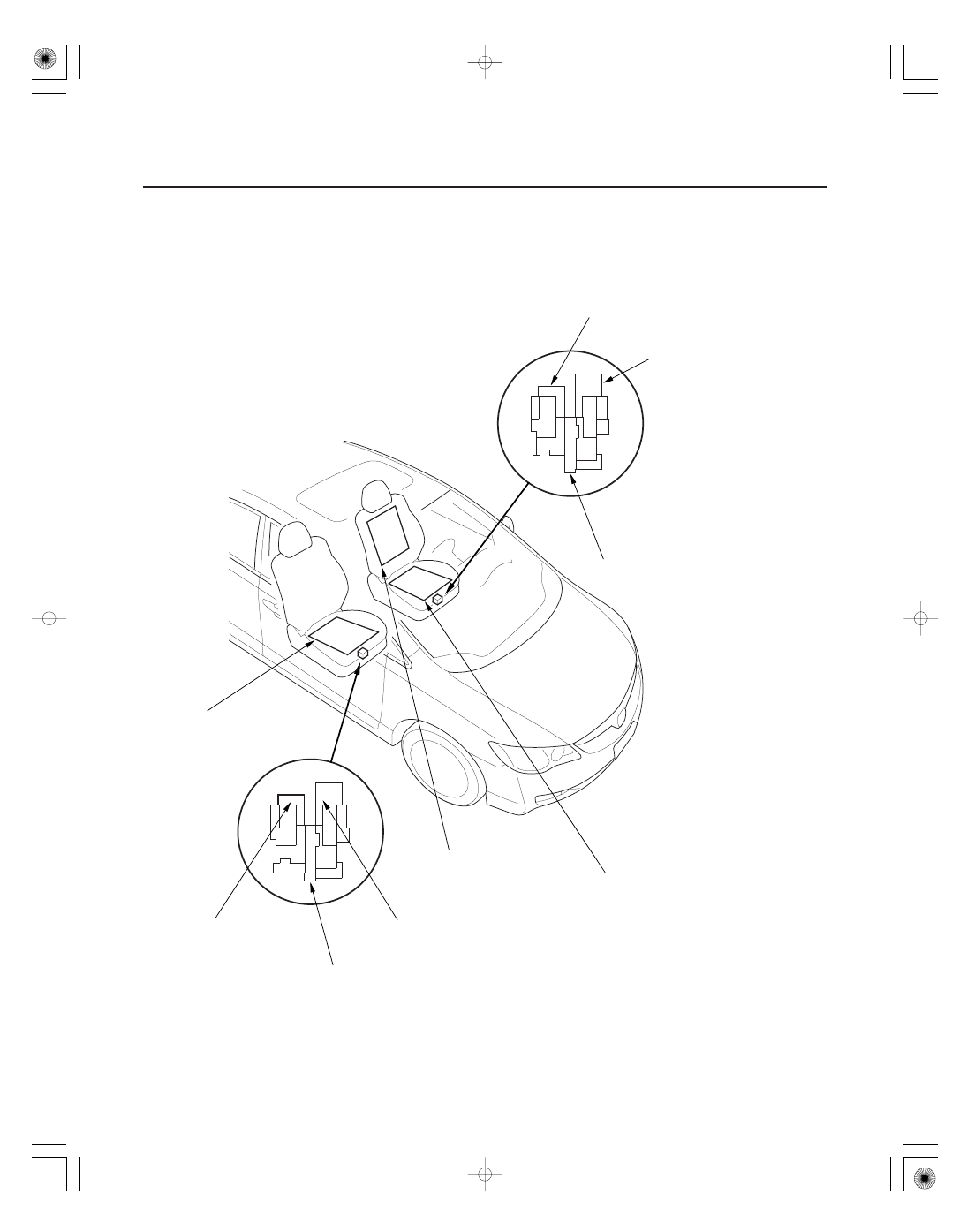

Component Location Index

SEAT HEATER RELAY (HIGH)

DRIVER’S SEAT HEATER RELAY BOX

DRIVER’S SEAT CUSHION HEATER

DRIVER’S SEAT BACK HEATER

FRONT PASSENGER’S
SEAT CUSHION HEATER

SEAT HEATER RELAY (LOW)

FRONT PASSENGER’S SEAT HEATER RELAY BOX

SEAT HEATER RELAY (HIGH)

SEAT HEATER RELAY (LOW)

Test, page 22-70

Test, page 22-302

Test, page 22-302

Test, page 22-303

Test, page 22-70

Test, page 22-70

Test, page 22-70
