Wiper/Washer Switch Test

Wiper Motor Test

A

B

OFF

INT

LO

HI

Terminal

Position

Mist ON

Washer ON

1

2

3

4

5

8

Intermittent dwell
timer turned

A

B

Terminal

Position

LOW SPEED

HIGH SPEED

1

2

3

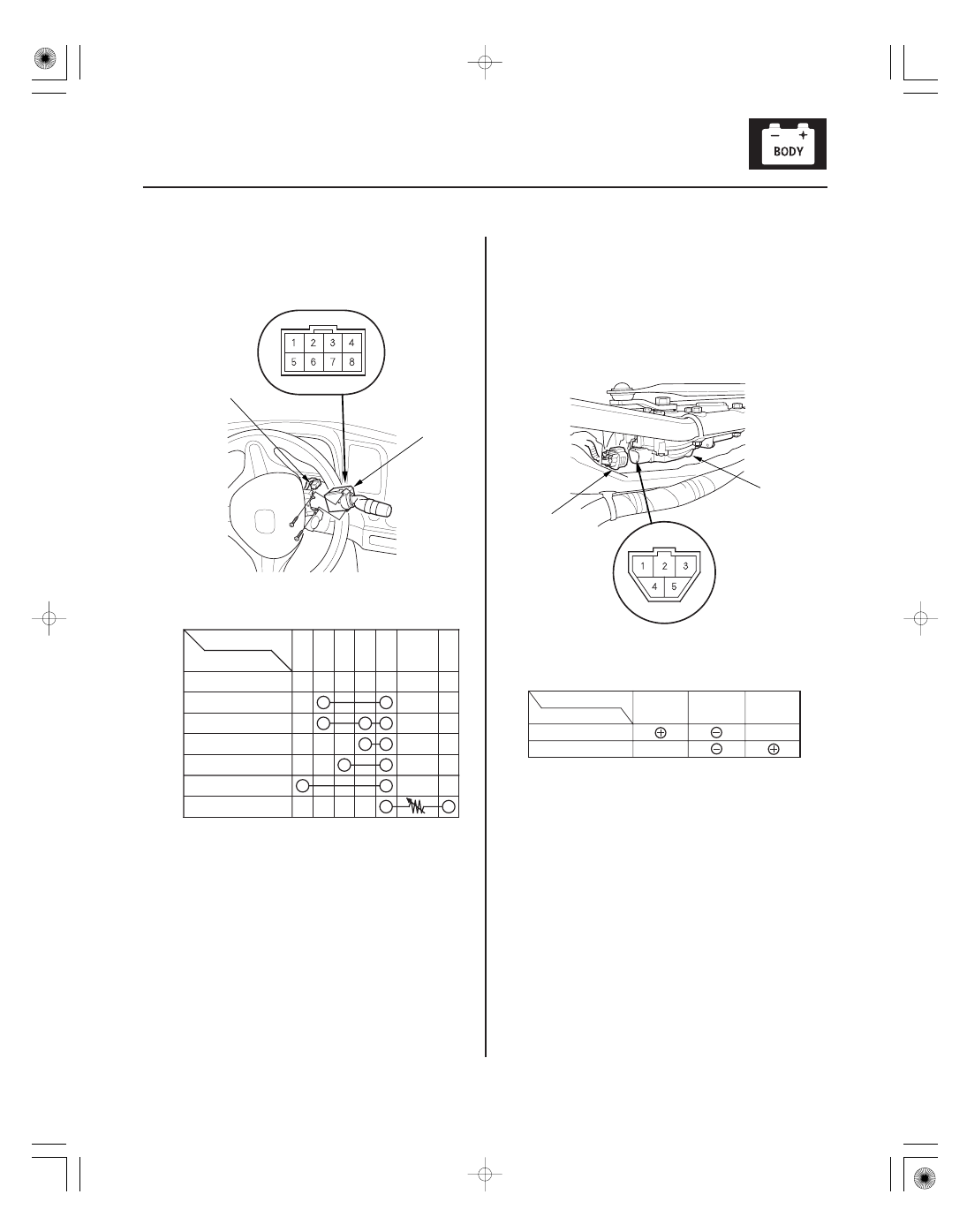

1. Remove the wiper/washer switch (see page 22-234).

2. Disconnect the dashboard wire harness 8P

connector (A) from the wiper/washer switch (B).

3. Check for continuity between the terminals in each

switch position according to the table.

4. If the continuity is not as specified, replace the

switch.

1. Remove the wiper arms (see page 22-233).

NOTE: Carefully remove the wiper arms so that
they do not touch the hood.

2. Remove the hood seal and cowl cover.

3. Disconnect the 5P connector (A) from the wiper

motor (B).

4. Test the motor by connecting battery power and

ground according to the table. If the motor does not
run or fails to run smoothly, replace the motor.

5. Connect the battery power to terminal No. 1, and

body ground to terminal No. 2 of the 5P connector.
Then connect an analog voltmeter between
terminal No. 1 (

) and terminal No. 5 (

). When

the park switch makes contact, the pointer should
swing. If not, replace the motor.

08/08/21 14:28:48 61SNR030_220_0233

＊０１

ＳＮＲ９Ａ００Ｊ５４３０００６５０２１ＦＥＡＴ０２

０１

ＳＮＲ９Ａ００Ｊ５４３０００６５０１１ＦＥＡＴ０１

22-232

22-232

Wipers/Washers

Washer Motor Test

Washer Fluid Level Switch Test

A

B

A

B

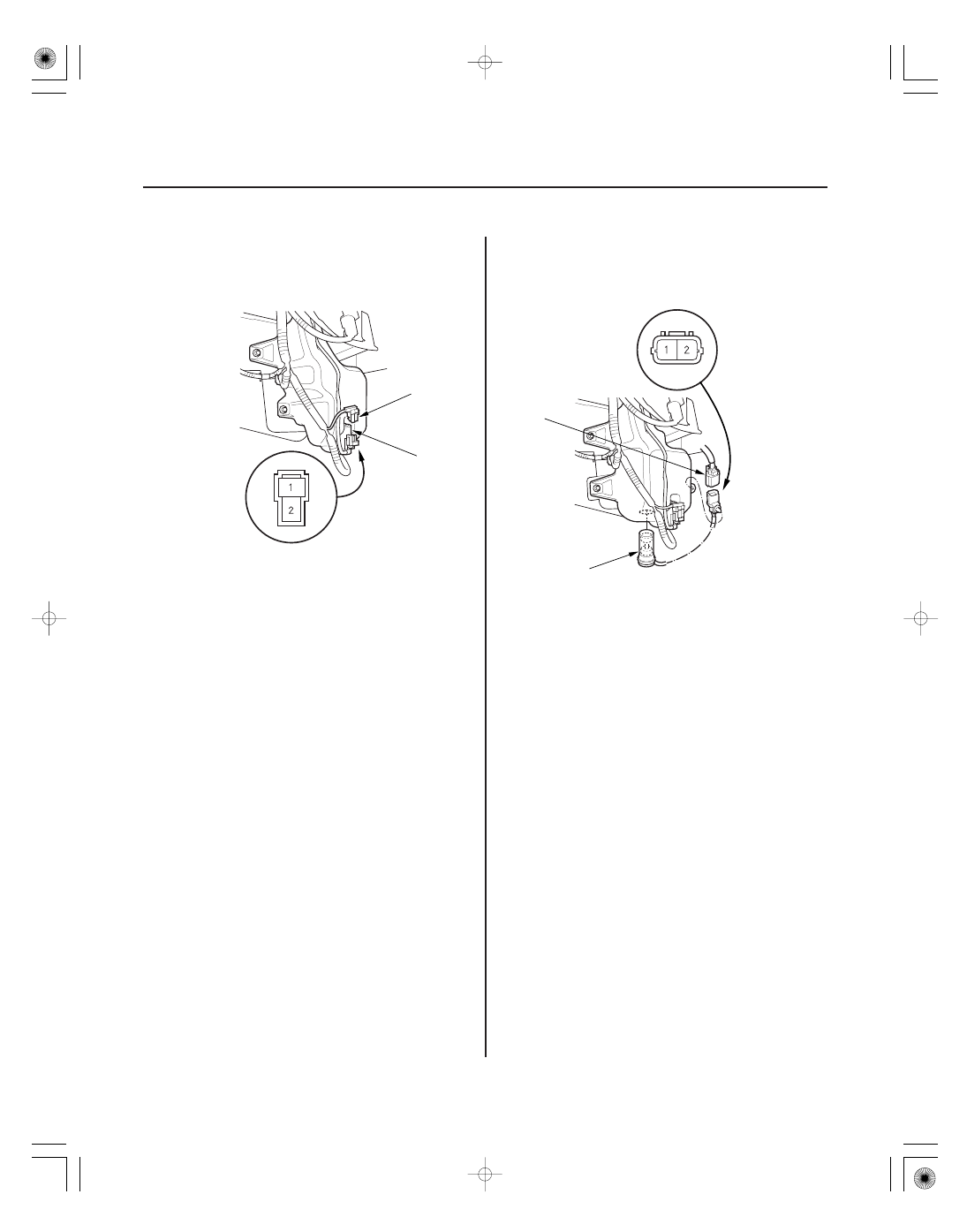

1. Remove the right inner fender (see page 20-171).

2. Disconnect the 2P connector (A) from the washer

motor (B).

3. Test the motor by connecting battery power to

terminal No. 1 and ground terminal No. 2 of the
washer motor. The motor should run.

• If the motor does not run, or fails to run smoothly,

replace it.

• If the motor runs smoothly, but little or no

washer fluid is pumped, check for a disconnected
or blocked washer hose, or a clogged washer
motor outlet.

1. Remove the right inner fender (see page 20-171).

2. Disconnect the 2P connector (A) from the washer

fluid level switch (B).

3. Remove the washer fluid level switch from the

washer reservoir.

NOTE: Fluid may flow out of the opening.

4. Check for continuity between terminals No. 1 and

No. 2 in each float position.

• There should be continuity when the float is

down.

• There should be no continuity when the float is

up.

5. If the continuity is not as specified, replace the

switch.

Terminal side of
male terminals

08/08/21 14:28:49 61SNR030_220_0234

０１

０２

０１

ＳＮＲ９Ａ００Ｊ５４３０００６５７２１ＫＢＡＴ００

22-233

Wiper Motor Replacement

A
29.4 N·m
(3.0 kgf·m,
21.6 lbf·ft)

B

C

C

9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

B

C

9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

D

E
31.4 N·m
(3.2 kgf·m, 23.2 lbf·ft)

B

C

F

D

7.4 N·m
(0.8 kgf·m,
5.5 lbf·ft)

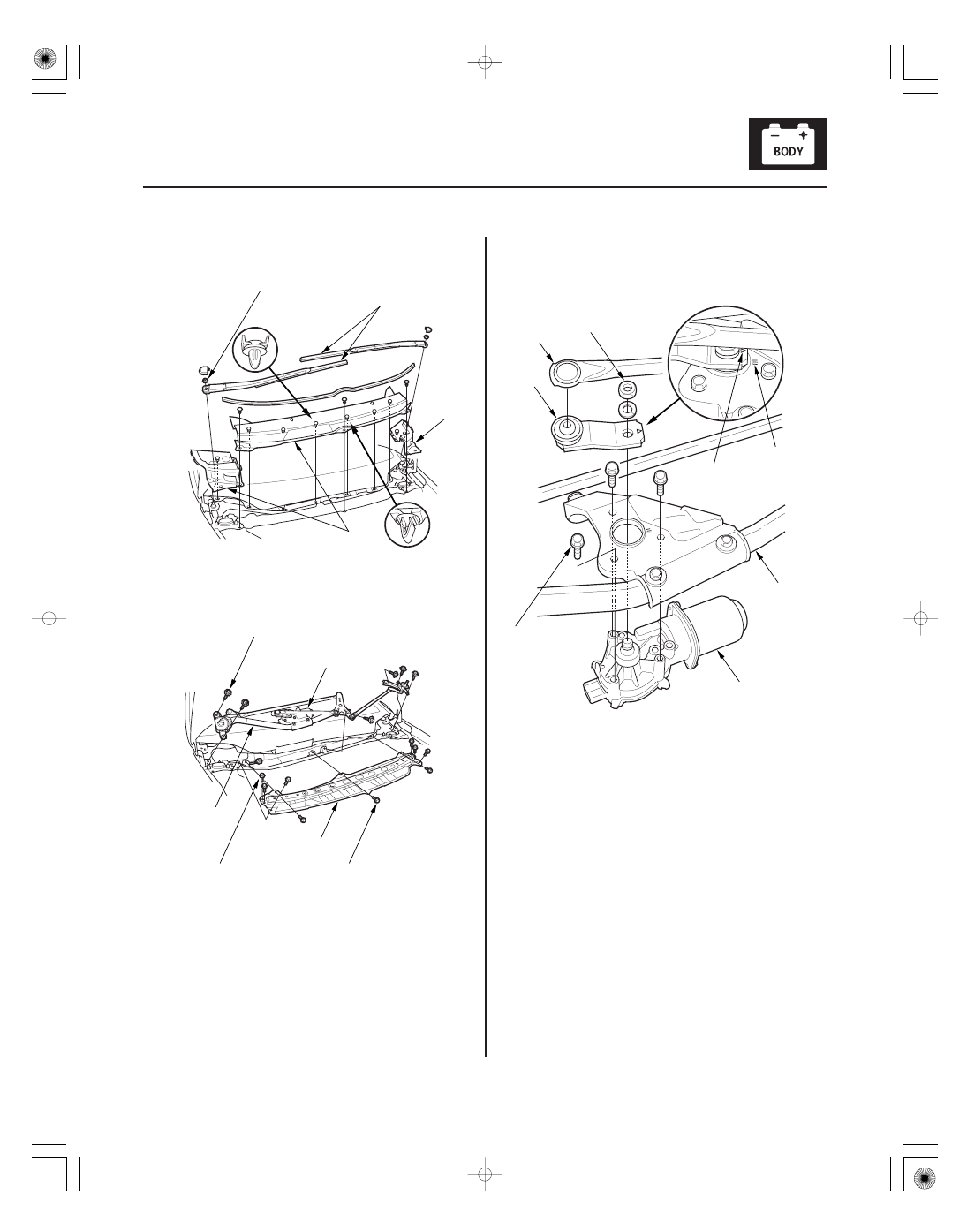

1. Open the hood. Remove the caps, nuts (A), and the

windshield wiper arms (B).

2. Remove the cowl covers (C).

3. Remove the bolts and the under-cowl panel (A).

4. Disconnect the 5P connector from the wiper motor

(B), then remove the six bolts and wiper linkage
assembly (C).

5. Make sure the mark (A) on the link (B) is aligned

with the mark (C) on the windshield wiper linkage
(D).

6. Remove the nut (E), and separate the link and

windshield wiper linkage.

7. Remove the three bolts, and separate the

windshield wiper linkage from the wiper motor (F).

8. Install the wiper motor in the reverse order of

removal, and note these items:

• Align the marks of the link and the linkage to

install the linkage with the original adjustment.

• Apply multipurpose grease to the moving parts.
• Before installing the wiper arms, turn the wiper

switch ON, then OFF to return the wiper shafts to
the park position.

• If necessary, replace any damaged clips.

9. After installation, adjust the wiper arms (see page

22-236).

08/08/21 14:28:49 61SNR030_220_0235

０１

ＳＮＲ９Ａ００Ｊ５４３０００６５８０１ＫＢＡＴ００

０１

０２

ＳＮＲ９Ａ００Ｊ５４３０００６５００１ＫＢＡＴ０２

Washer reservoir capacity: 4.5 L (4.8 US qt)

22-234

22-234

Wipers/Washers

Wiper/Washer Switch Replacement

Washer Reservoir Replacement

A

B

B

D

A

C

A
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

B

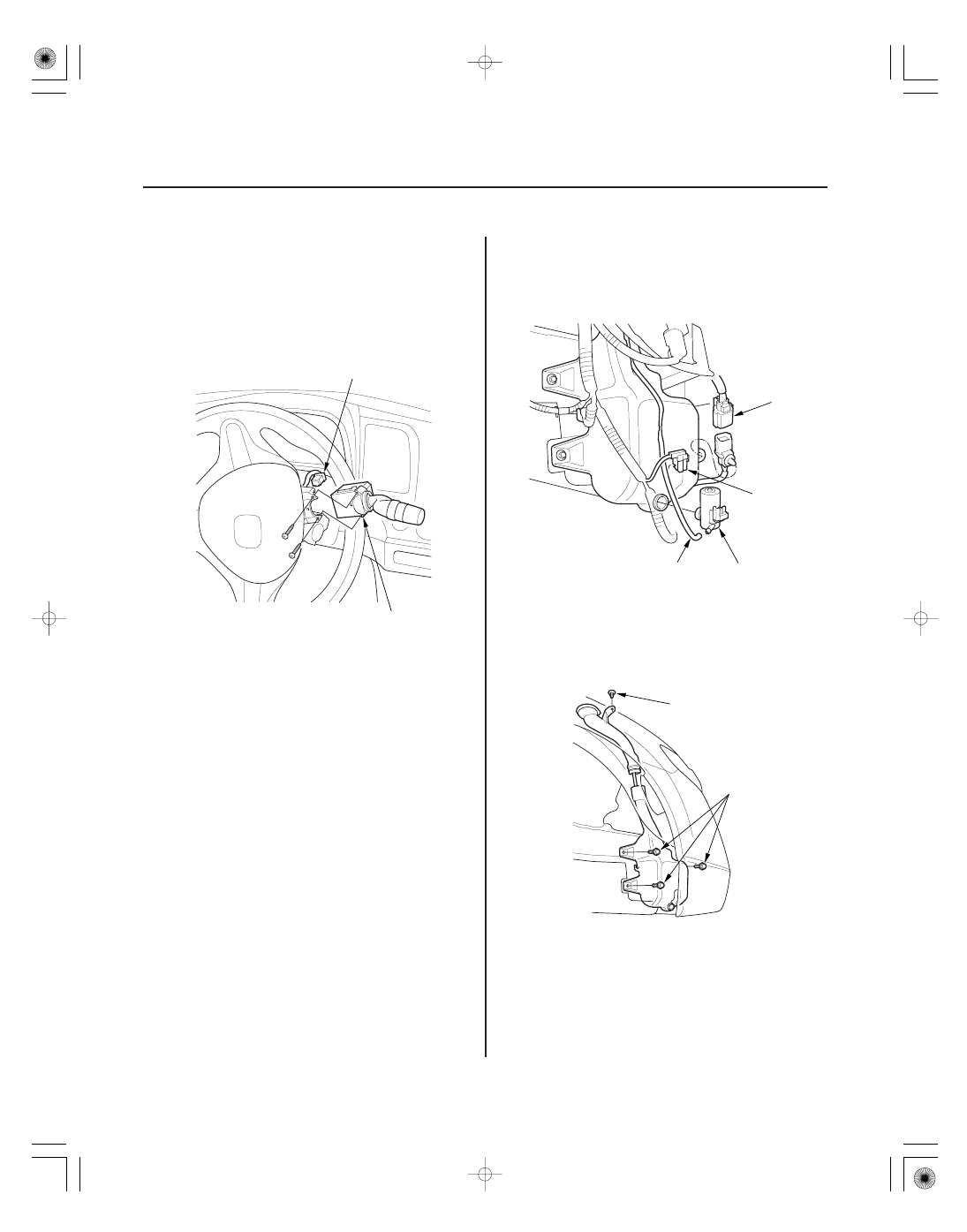

1. Remove the driver’s dashboard lower cover

(see page 20-102).

2. Remove the steering column covers (see page

17-9).

3. Disconnect the dashboard wire harness 8P

connector (A) from the wiper/washer switch (B).

4. Remove the two screws, then slide out the wiper/

washer switch.

5. Install the wiper/washer switch in the reverse order

of removal.

1. Remove the right inner fender (see page 20-171).

2. Disconnect the 2P connector(s) (A) from the

windshield washer motor (B) and the washer fluid
level switch (C).

3. Disconnect the windshield washer tube (D).

4. Remove the bolts (A) and the clip (B), then remove

the washer reservoir.

5. Install the washer reservoir in the reverse order of

removal.

08/08/21 14:28:50 61SNR030_220_0236
