DTC B1078:

YES

NO

YES

NO

YES

NO

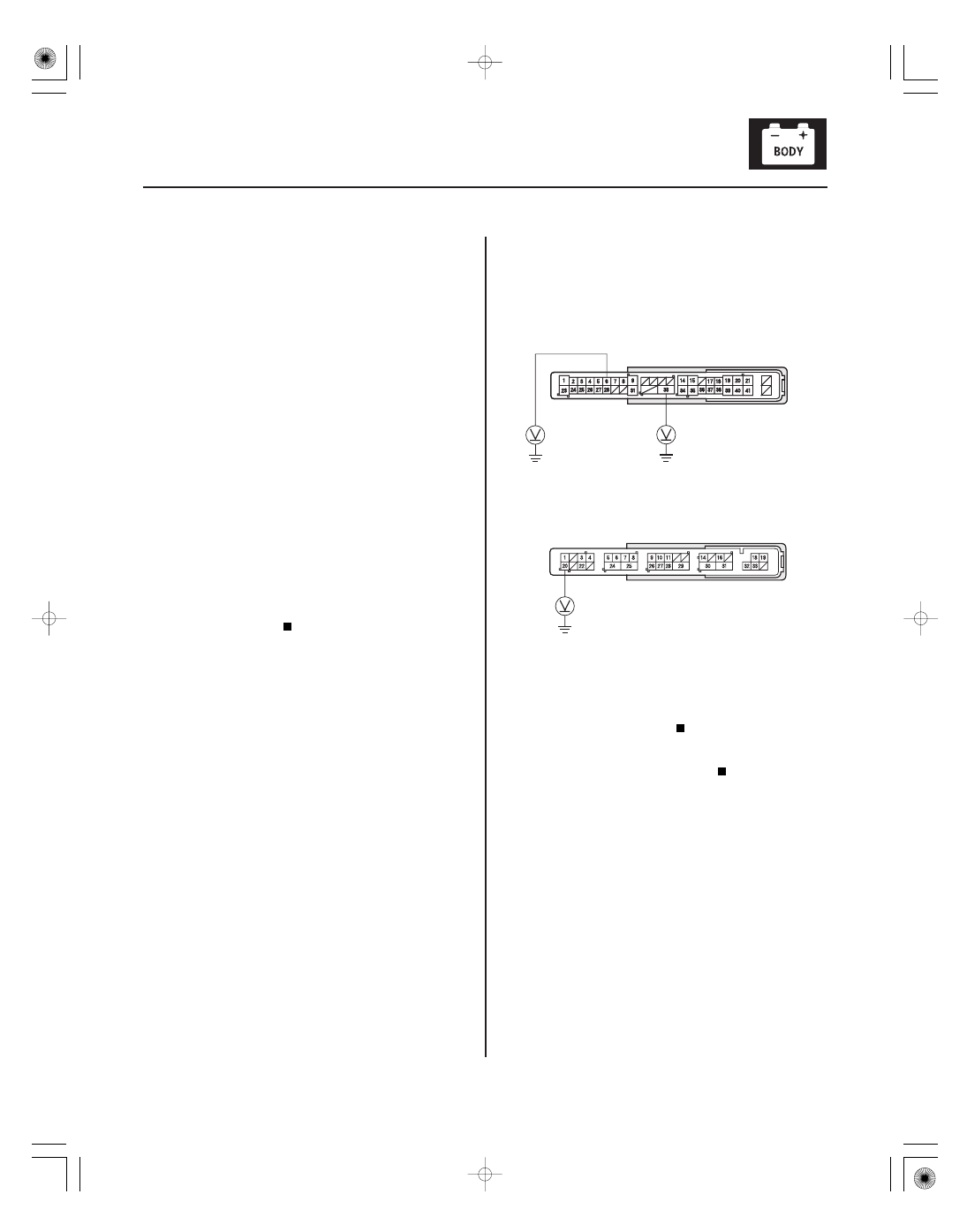

22-157

DTC Troubleshooting

UNDER-DASH FUSE/RELAY BOX CONNECTOR E (42P)

GND (BLK)

UNDER-DASH FUSE/RELAY BOX CONNECTOR F (34P)

GND (BLK)

GND (BLK)

Daytime Running Lights System

Error

NOTE: If you are troubleshooting multiple DTCs, be
sure to follow the instructions in B-CAN System
Diagnosis Test Mode A (see page 22-93).

1. Turn the ignition switch to ON (II).

2. Pull the parking brake lever.

3. Clear the DTCs with the HDS.

4. Release the parking brake lever.

5. Turn the ignition switch to LOCK (0), and then back

to ON (II).

6. Check for DTCs with the HDS.

Go to step 7.

Intermittent failure. The daytime running

lights system is OK at this time. Check for loose or
poor connections.

7. Turn the headlight switch ON (high beam).

Go to step 8.

Go to step 10.

8. Turn the ignition switch to LOCK (0).

9. Measure the voltage between under-dash fuse/

relay box connector E (42P) terminals No. 6 and
No. 33 and body ground, and between under-dash
fuse/relay box connector F (34P) terminal No. 20
and body ground individually.

Faulty MICU; replace the under-dash fuse/

relay box (see page 22-66).

Repair an open in the BLK wire or poor

ground (G401, G501, G601, G602).

10. Turn the ignition switch to LOCK (0) and turn the

headlight switch OFF.

Wire side of female terminals

Wire side of female terminals

Is DT C B107 8 indicated?

Do both headlights ( high beam) come on?

Is ther e less than 0.5 V ?

08/08/21 14:26:56 61SNR030_220_0159

０２

０４

０５

＋

＋

＋

＋

−

−

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

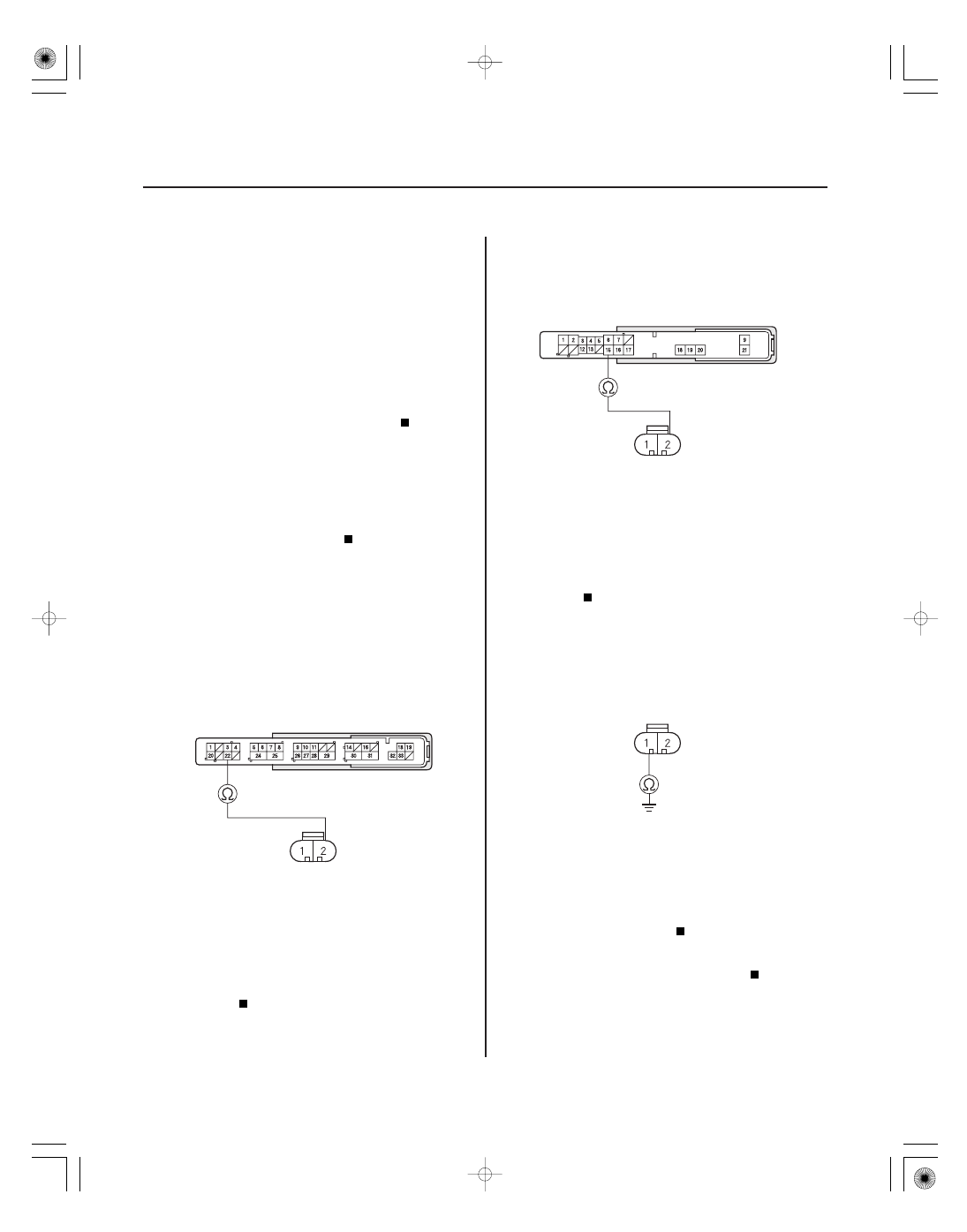

22-158

Exterior Lights

UNDER-DASH FUSE/RELAY BOX CONNECTOR F (34P)

B R H/L (HI) (WHT)

RIGHT HEADLIGHT (HIGH BEAM) 2P CONNECTOR

B R H/L (HI) (WHT)

UNDER-DASH FUSE/RELAY BOX CONNECTOR G (21P)

LEFT HEADLIGHT (HIGH BEAM) 2P CONNECTOR

B L H/L (HI) (PNK)

B L H/L (HI) (PNK)

HEADLIGHT (HIGH BEAM) 2P CONNECTOR

GND (BLK)

11. Check the No. 12, No. 13, and No. 18 fuses in the

under-dash fuse/relay box.

Go to step 12.

Replace the blown fuse and recheck. If the

No. 18 (20 A) fuse is blown again, replace the
under-dash fuse/relay box. If the No. 12 (10 A) or
No. 13 (10 A) fuse is blown again, repair a short in
the wire between the under-dash fuse/relay box
and appropriate headlight (high beam).

12. Check the headlight bulbs.

Go to step 13.

Replace the faulty bulb.

13. Disconnect under-dash fuse/relay box connectors F

(34P) and G (21P).

14. Disconnect the both headlight (high beam) 2P

connectors.

15. Check for continuity between right headlight (high

beam) 2P connector terminal No. 2 and under-dash
fuse/relay box connector F (34P) terminal No. 22.

Go to step 16.

Repair an open in the wire between the right

headlight (high beam) and the under-dash fuse/
relay box.

16. Check for continuity between left headlight (high

beam) 2P connector terminal No. 2 and under-dash
fuse/relay box connector G (21P) terminal No. 15.

Go to step 17.

Repair an open in the wire between the left

headlight (high beam) and the under-dash fuse/
relay box.

17. Check for continuity between headlight (high

beam) 2P connector terminal No. 1 and body
ground.

Faulty MICU; replace the under-dash fuse/

relay box (see page 22-66).

Repair an open in the BLK wire or poor

ground (G201-right side, G301-left side).

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Ar e all f uses OK ?

Ar e the headlight bulbs OK ?

Is ther e continuity?

Is ther e continuity?

Is ther e continuity?

08/08/21 14:26:57 61SNR030_220_0160

ＳＮＲ９Ａ０ＧＫ７６３０００Ｙ１２７５ＦＡＡＴ００

−

−

−

−

−

−

DTC B1275:

DTC B1276:

DTC B1278:

YES
NO

When the combination light switch is turned OFF

When the combination light switch is turned to
PARKING (SMALL)

When the combination light switch is turned ON
(HEADLIGHT)

YES

NO

When the combination light switch is turned OFF

YES

NO

22-159

Combination Light Switch OFF

Position Circuit Malfunction

Combination Light Switch

Parking (SMALL) Position Circuit Malfunction

Combination Light Switch ON

Position Circuit Malfunction

NOTE: If you are troubleshooting multiple DTCs, be
sure to follow the instructions in B-CAN System
Diagnosis Test Mode A (see page 22-93).

1. Clear the DTCs with the HDS.

2. Turn the ignition switch to LOCK (0) and then back

to ON (II).

3. Turn the combination light switch to the PARKING

(SMALL), and ON (low beam) positions for 6
seconds in each position, and then to the OFF
position.

4. Check for DTCs with the HDS.

Go to step 5.

Intermittent failure, the system is OK at this

time. Check for loose or poor connections.

5. Select LIGHTING from the BODY ELECTRICAL

system select menu, and enter DATA LIST.

6. Check each combination light switch position value

with the DATA LIST menu.

Data List

Value

Headlight Switch (OFF)

ON

Headlight Switch (PARKING)

OFF

Headlight Switch (HEADLIGHT)

OFF

Data List

Value

Headlight Switch (OFF)

OFF

Headlight Switch (PARKING)

ON

Headlight Switch (HEADLIGHT)

OFF

Data List

Value

Headlight Switch (OFF)

OFF

Headlight Switch (PARKING)

ON

Headlight Switch (HEADLIGHT)

ON

Faulty MICU; replace the under-dash fuse/

relay box (see page 22-66).

Go to step 7.

7. Turn the ignition switch to LOCK (0).

8. Disconnect the combination light switch 12P

connector.

9. Turn the ignition switch to ON (II).

10. Select LIGHTING from the BODY ELECTRICAL

system select menu, and enter DATA LIST.

11. Check each combination light switch position value

with the DATA LIST menu.

Data List

Value

Headlight Switch (OFF)

OFF

Headlight Switch (PARKING)

OFF

Headlight Switch (HEADLIGHT)

OFF

Go to step 15.

Go to step 12.

Is DT C B127 5, B127 6, or B127 8 indicated?

Ar e all data list values cor r ect?

Ar e all data list values indicated OF F ?

08/08/21 14:26:57 61SNR030_220_0161

＊０１

＊０２

−

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

YES

NO

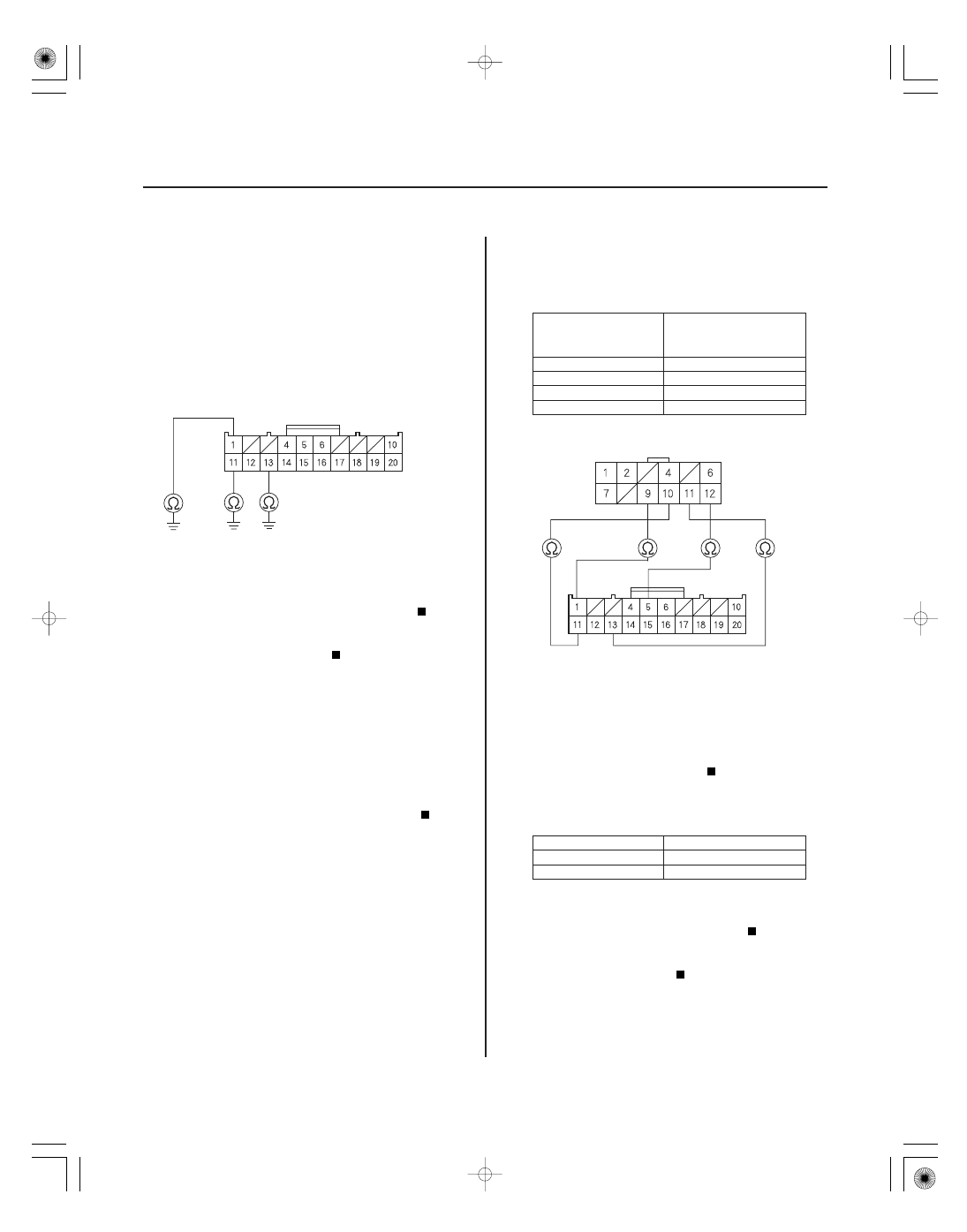

22-160

Exterior Lights

UNDER-DASH FUSE/RELAY BOX CONNECTOR S (20P)

H/L OFF
SW (ORN)

SMALL LT SW
(GRY)

H/L ON
SW
(PNK)

COMBINATION LIGHT SWITCH 12P CONNECTOR

H/L OFF
SW (ORN)

COMBI GND (BLK)

SMALL
LT SW
(GRY)

H/L ON
SW (PNK)

UNDER-DASH FUSE/RELAY BOX CONNECTOR S (20P)

COMBI GND (BLK)

H/L OFF
SW (ORN)

SMALL LT SW (GRY)

H/L ON SW (PNK)

12. Turn the ignition switch to LOCK (0).

13. Disconnect under-dash fuse/relay box connector S

(20P).

14. Check for continuity between body ground and

under-dash fuse/relay box connector S (20P)
terminals No. 1, No. 11, and No. 13 individually.

Repair a short to ground in the wire.

Faulty MICU; replace the under-dash fuse/

relay box (see page 22-66).

15. Turn the ignition switch to LOCK (0).

16. Do the combination light switch test (see page

22-166).

Go to step 17.

Replace the combination light switch.

17. Disconnect under-dash fuse/relay box connector S

(20P).

18. Check for continuity between under-dash fuse/relay

box connector S (20P) terminals and the
combination light switch 12P connector terminals
as shown:

Under-dash fuse/

relay box connector

S (20P)

Combination light

switch 12P connector

1

9

11

10

13

11

5

12

Go to step 19.

Repair an open in the wire.

19. Check for continuity between under-dash fuse/relay

box connector S (20P) terminals as shown:

From terminal

To terminal

1

11, 12, 13, 16

13

11, 12, 16

Repair a short between the wires.

Faulty MICU; replace the under-dash fuse/

relay box (see page 22-66).

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is the combination light switch OK ?

Is ther e continuity?

Is ther e continuity?

08/08/21 14:26:57 61SNR030_220_0162
