Trunk Lid Release Actuator Test

Hood Switch Test

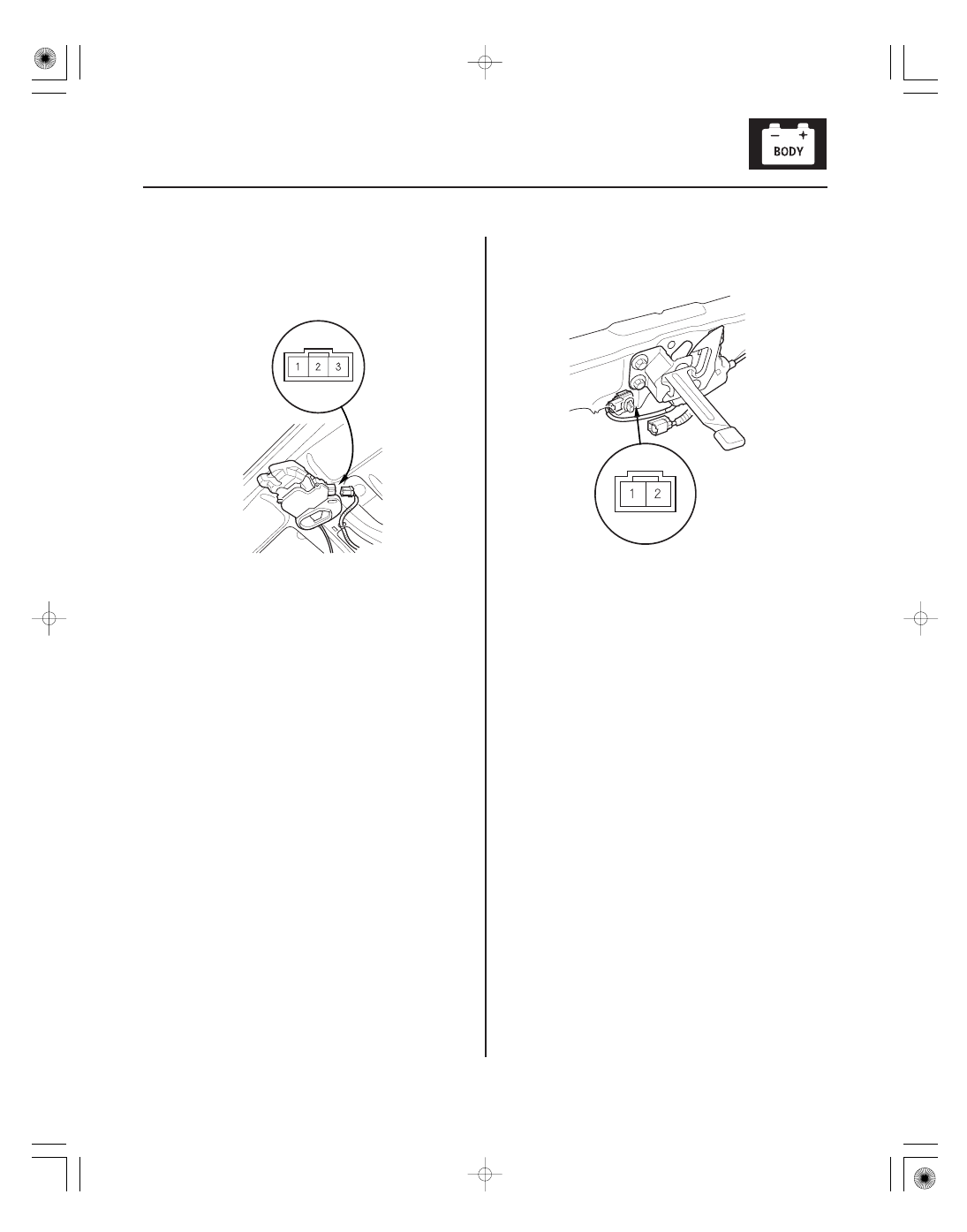

1. Open the trunk lid.

2. Disconnect the 3P connector from the trunk lid latch

switch/trunk lid release actuator.

3. Check actuator operation by connecting power to

terminal No. 1 and ground to terminal No. 2
momentarily. The actuator should work.

4. If the actuator does not work, replace the trunk lid

latch switch/trunk lid release actuator assembly
(see page 20-185).

1. Open the hood.

2. Disconnect the 2P connector from the hood switch.

3. Check for continuity between the terminals.

• There should be continuity between terminals

No. 1 and No. 2 when the hood is opened (latch
released).

• There should be no continuity between terminals

No. 1 and No. 2 when the hood is closed (latch
pushed down).

4. If the continuity is not as specified, replace the

hood latch assembly (see page 20-181).

Terminal side of
male terminals

08/08/21 14:26:07 61SNR030_220_0143

０１

０２

ＳＮＲ９Ａ００Ｊ４６６４３４３６１０１ＦＨＡＴ００

With HDS

22-142

Keyless/Power Door Locks/Security System

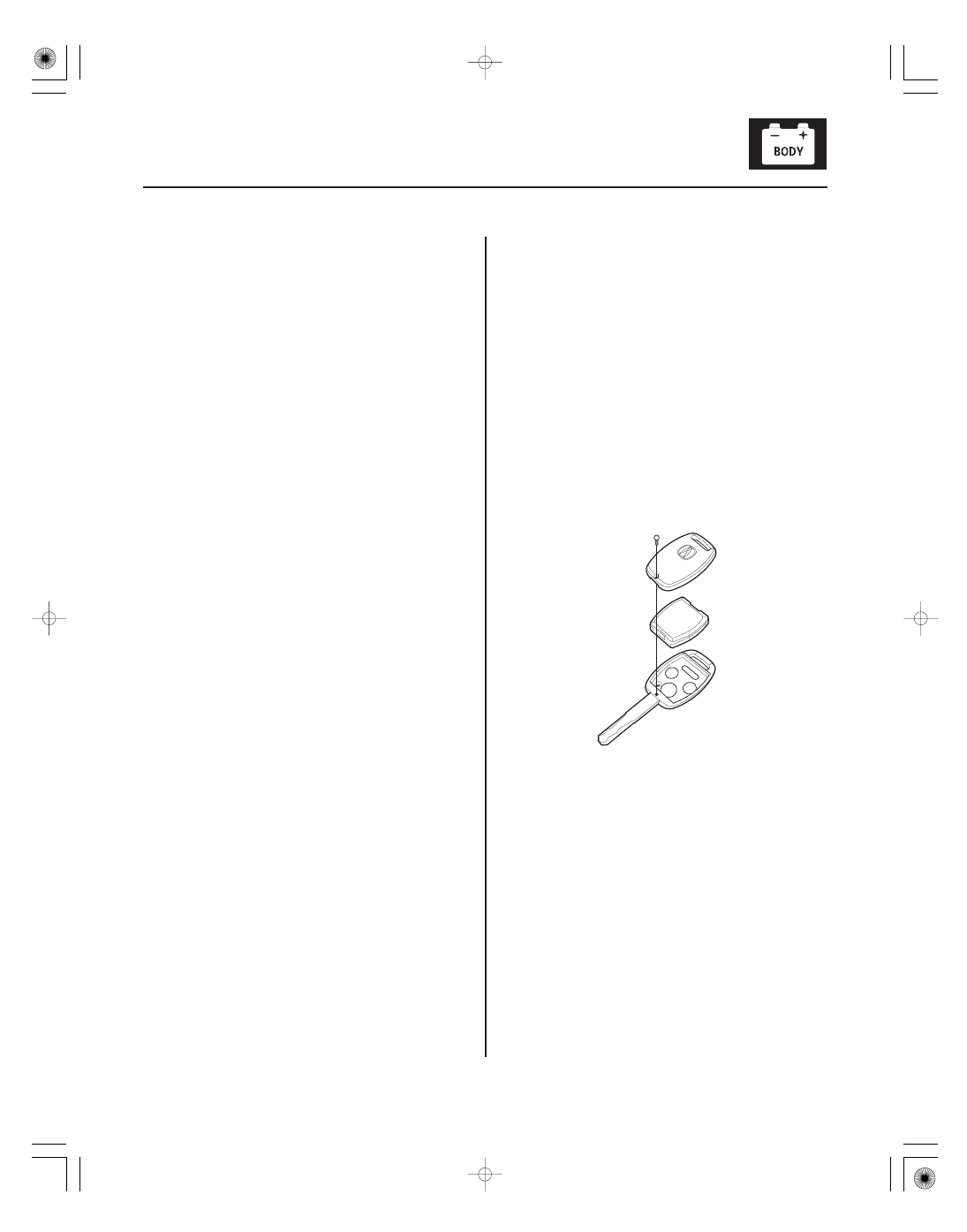

Transmitter Test/Replacement

A

NOTE:

• If the doors unlock or lock with the transmitter, but

the LED on the transmitter does not come on, the LED
is faulty; replace the transmitter.

• If any door is open, you cannot lock the doors with

the transmitter.

• If you unlocked the doors with the transmitter, but do

not open any of the doors within 30 seconds, the
doors relock automatically.

• The doors do not lock or unlock with the transmitter if

the ignition key is inserted in the ignition switch.

1. Press the lock or unlock button five or six times to

reset the transmitter.

• If the locks work, the transmitter is OK.
• If any of the transmitter buttons do not work,

replace the transmitter, then do the transmitter
programming registration (see page 22-329).

• If the locks don’t work, go to step 2.

2. Connect the HDS to the data link connector.

3. Select the KEYLESS from the BODY ELECTRICAL

menu, then enter the KEYLESS CHECK.

4. Press lock, unlock, trunk, or panic button and check

the response on the screen of the HDS.

NOTE: The door lock actuators may or may not
cycle when receiving input from the transmitter.

• If KEYLESS ENTRY TRANSMITTER CODE IS

RECEIVED is indicated, the transmitter is OK. Go
to keyless operation troubleshooting (see page
22-127).

• If DIFFERENT KEYLESS ENTRY TRANSMITTER

CODE IS RECEIVED is indicated, the transmitter is
not registered to the vehicle, if necessary,
reprogram and register the transmitter (see page
22-329).

• If KEYLESS ENTRY TRANSMITTER CODE IS NOT

RECEIVED is indicated, go to step 5.

5. Open the transmitter and check for water damage.

• If you find any water damage, replace the

transmitter, then reprogram and register the
transmitter (see page 22-329).

• If there is no water damage, go to step 6.

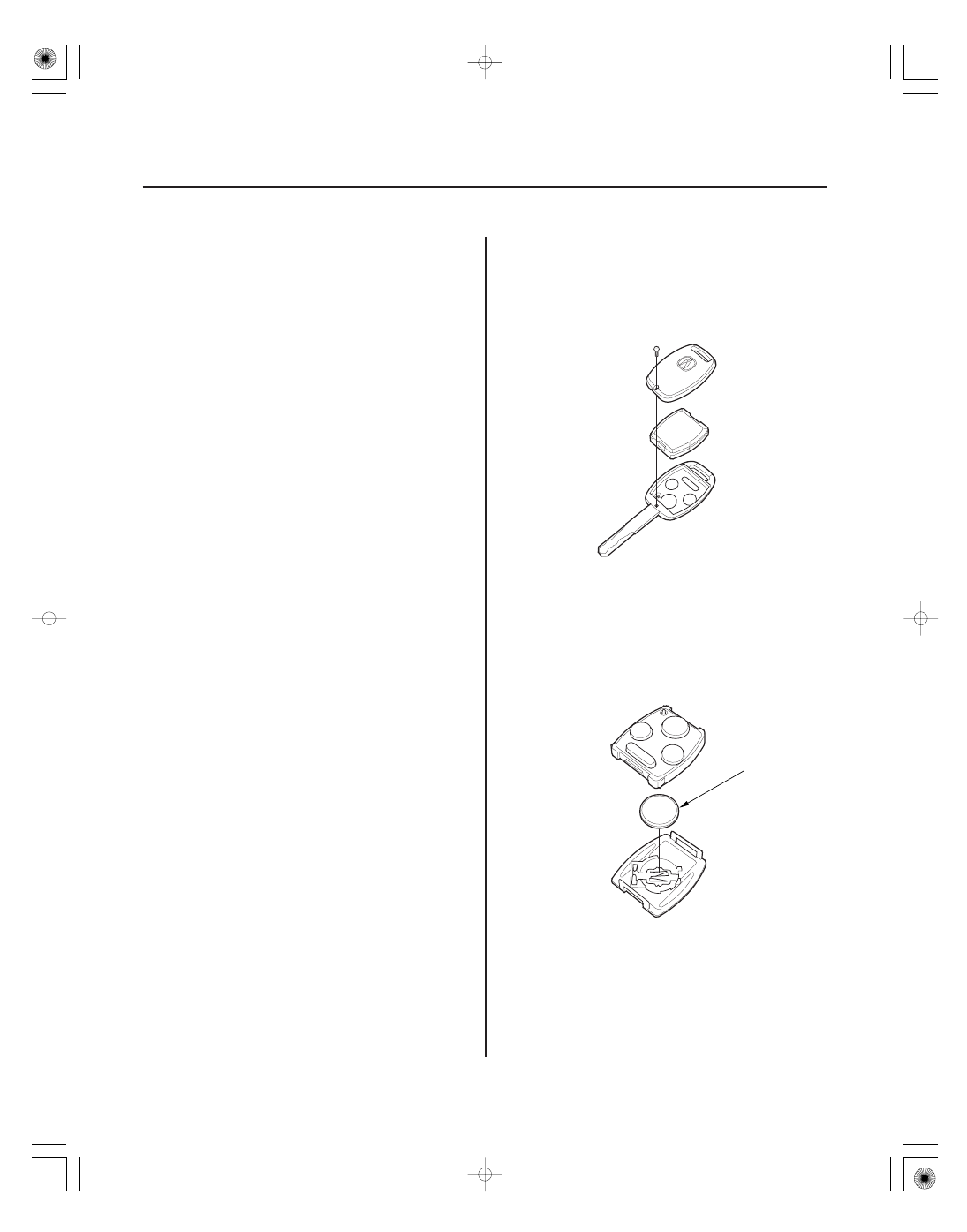

6. Replace the transmitter battery (A) with a new one,

and press lock or unlock button and check the
receive condition on the screen of the HDS.

• If KEYLESS ENTRY TRANSMITTER CODE IS

RECEIVED is indicated, the transmitter is OK.

• If KEYLESS ENTRY TRANSMITTER CODE IS NOT

RECEIVED is indicated, go to step 7.

08/08/21 14:26:07 61SNR030_220_0144

０３

Without HDS

22-143

7. Use a different known-good keyless transmitter

and repeat steps 3 and 4.

NOTE: The keyless transmitter does not need to be
programmed to the vehicle for this test.

• If (DIFFERENT) KEYLESS ENTRY TRANSMITTER

CODE IS RECEIVED is indicated, replace the
keyless transmitter and do the immobilizer
system registration (see page 22-329).

• If KEYLESS ENTRY TRANSMITTER CODE IS NOT

RECEIVED is indicated, the immobilizer-keyless
control unit is faulty, replace it and do the
immobilizer system registration (see page
22-329).

NOTE: As the keyless transmitter is combined with
the immobilizer transponder, when the
transponder is registered by the HDS, the keyless
transmitter programming is completed
automatically.

1. Start the engine.

• If the engine does not start, go to the immobilizer

symptom troubleshooting (see page 22-323).

• If the engine starts, go to step 2.

2. Press the lock or unlock button five or six times to

reset the transmitter.

• If the locks work, the transmitter is OK.
• If the locks don’t work, go to step 3.

3. Open the transmitter and check for water damage.

• If you find any water damage, replace the

transmitter.

• If there is no water damage, go to step 4.

08/08/21 14:26:07 61SNR030_220_0145

０４

22-144

Keyless/Power Door Locks/Security System

A

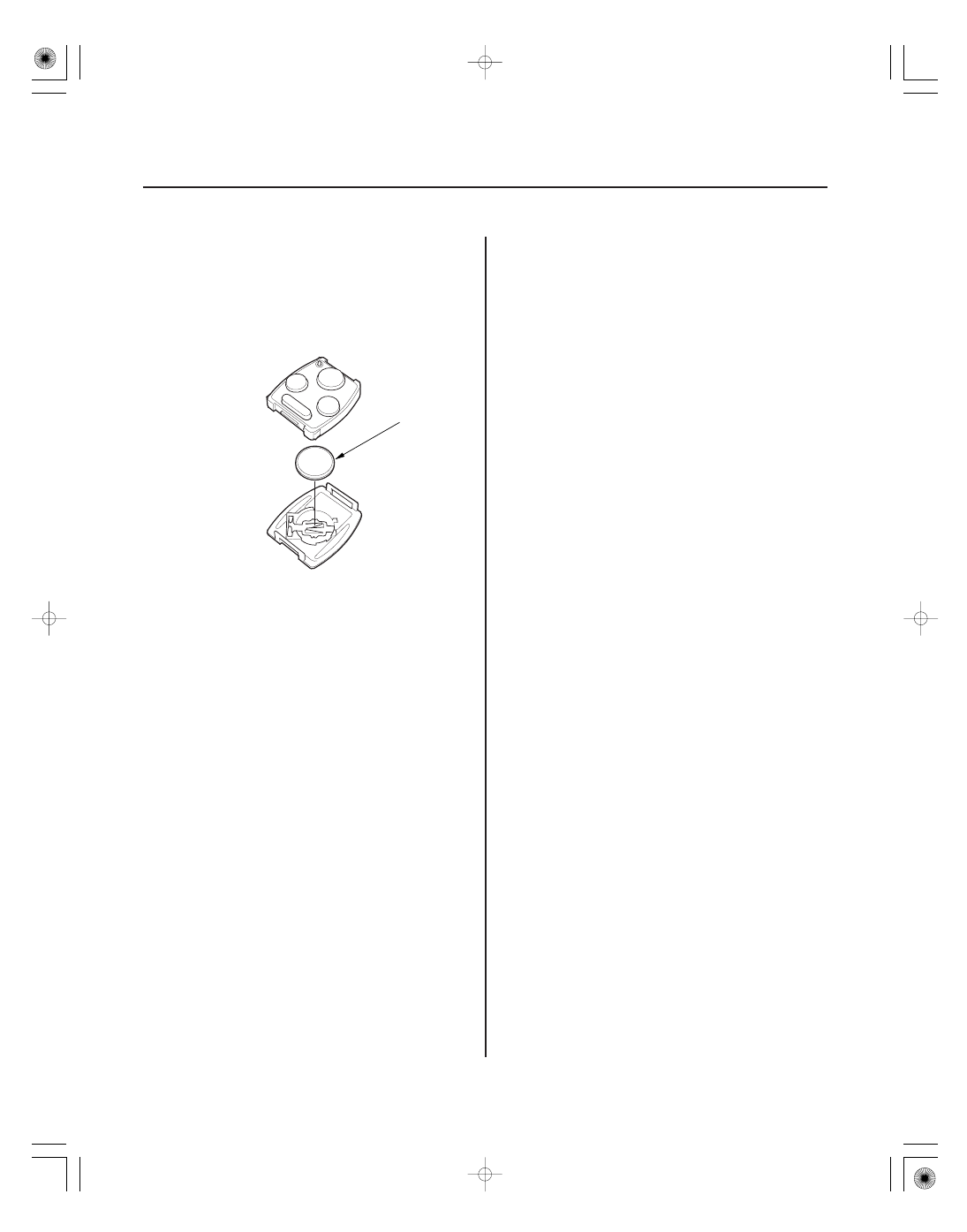

4. Replace the transmitter battery (A) with a new one,

and try to lock and unlock the doors with the
transmitter by pressing the lock or unlock button
five or six times.

• If the doors lock and unlock, the transmitter is OK.
• If the doors don’t lock and unlock, go to step 5.

5. Reprogram and register the transmitter (see page

22-329), then try to lock and unlock the doors.

• If the doors lock and unlock, the transmitter is OK.
• If the doors don’t lock and unlock, substitute a

known-good transmitter and recheck (see page
22-329). If still not operating, replace the
immobilizer-keyless control unit.
