Acura CSX. Manual - part 462

０１

０１

ＳＮＲ９Ａ０ＫＪ１８５７３４３０２０１ＫＢＡＴ００

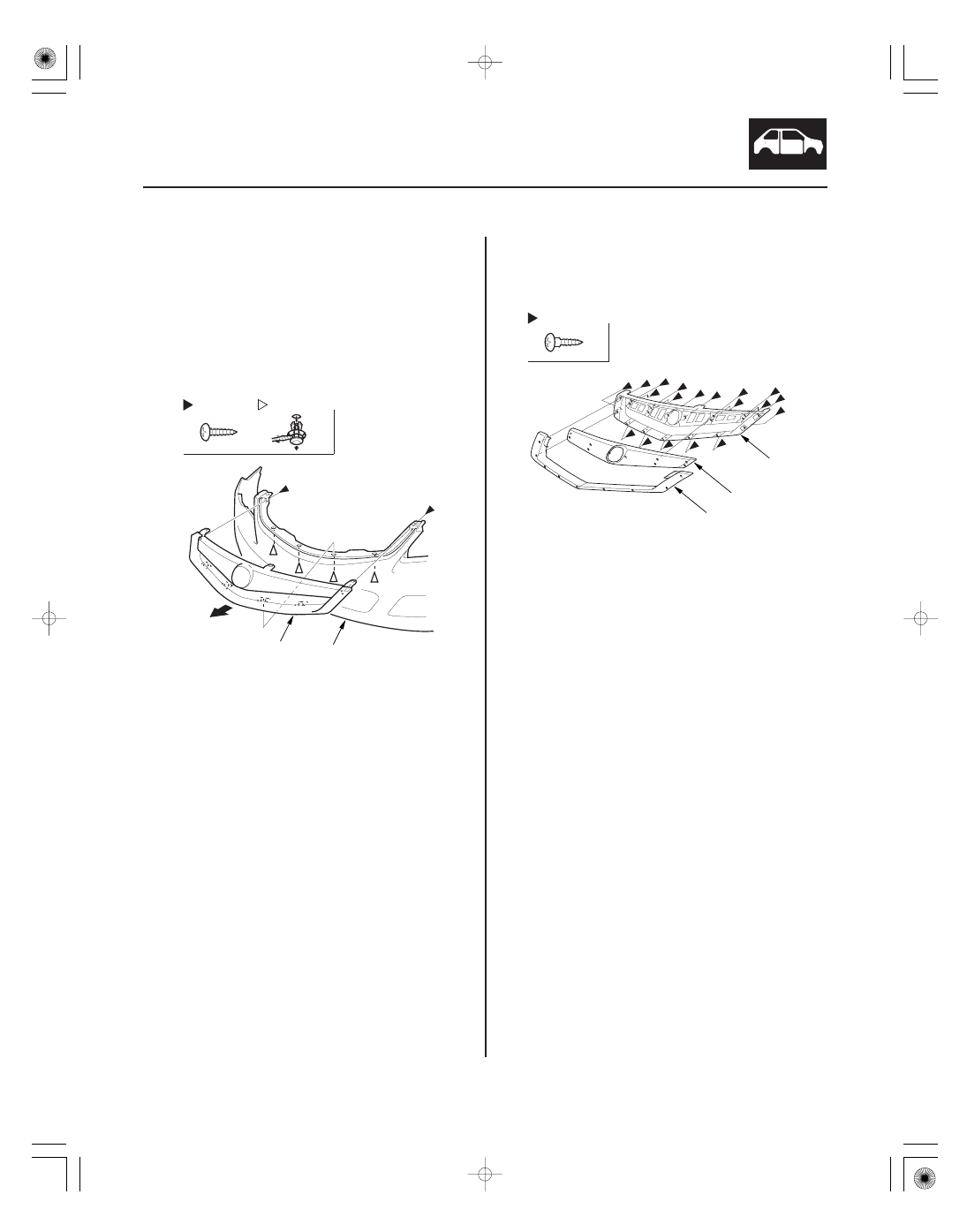

’06-08 Models

20-160

Exterior Trim

Front Grille Replacement

Fastener Locations

: Clip, 6

A

B

A

B

Fastener Locations

: Screw, 6

A

B

A

NOTE: Take care not to scratch the bumper and the
grille.

1. Remove the front bumper (see page 20-146).

2. Remove the clips, then pull the front bumper grille

(A) forward from the front bumper (B).

3. If necessary, remove the front ‘‘A’’ emblem from

the front grille (see page 20-170).

4. If necessary, remove the screws, then remove the

front grille moldings (A) from the front grille base
(B).

5. Install the grille in the reverse order of removal.

08/08/21 15:05:00 61SNR030_200_0162

＊０１

＊０２

ＳＮＲ９Ａ０ＤＪ１８５７３４３０２０１ＫＢＡＴ００

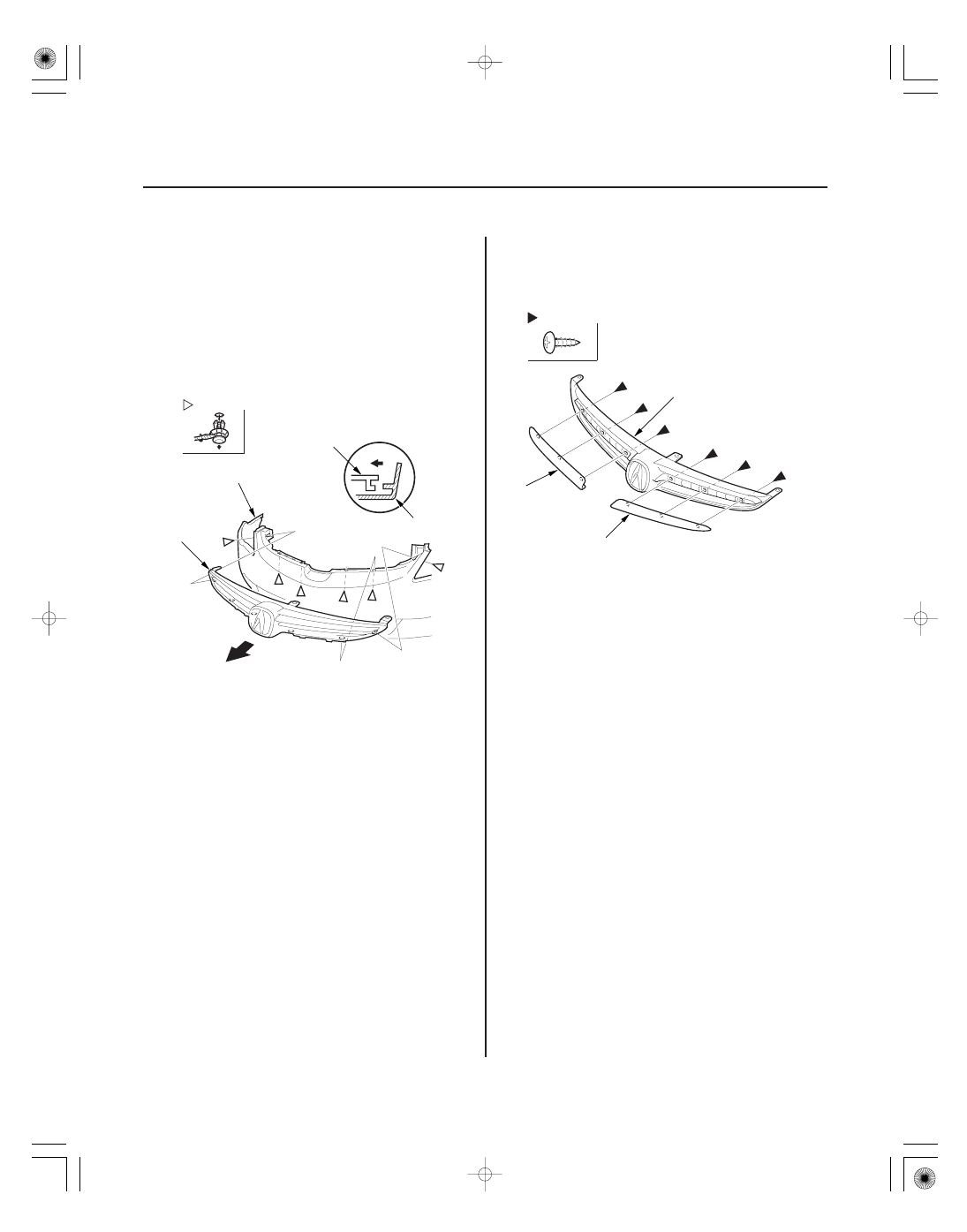

’09 Model

20-161

Fastener Locations

: Screw, 2

: Clip, 4

B

A

Fastener Locations

: Screw, 19

B

C

A

NOTE: Take care not to scratch the bumper and the
grille.

1. Remove the front bumper (see page 20-146).

2. Remove the screws, and remove the front grille (A)

from the front bumper (B).

3. Remove the screws, then separate the front grille

lower molding (A), the front grille upper molding
(B), and the front grille base (C).

4. Replace the emblem, if necessary (see page

20-170).

5. Install the grille in the reverse order of removal.

08/08/21 15:05:00 61SNR030_200_0163

０１

０１

ＳＮＲ９Ａ０ＫＪ１８５７３４３０２０１ＫＢＡＴ００

’06-08 Models

20-160

Exterior Trim

Front Grille Replacement

Fastener Locations

: Clip, 6

A

B

A

B

Fastener Locations

: Screw, 6

A

B

A

NOTE: Take care not to scratch the bumper and the
grille.

1. Remove the front bumper (see page 20-146).

2. Remove the clips, then pull the front bumper grille

(A) forward from the front bumper (B).

3. If necessary, remove the front ‘‘A’’ emblem from

the front grille (see page 20-170).

4. If necessary, remove the screws, then remove the

front grille moldings (A) from the front grille base
(B).

5. Install the grille in the reverse order of removal.

08/08/21 15:05:00 61SNR030_200_0162

＊０１

＊０２

ＳＮＲ９Ａ０ＤＪ１８５７３４３０２０１ＫＢＡＴ００

’09 Model

20-161

Fastener Locations

: Screw, 2

: Clip, 4

B

A

Fastener Locations

: Screw, 19

B

C

A

NOTE: Take care not to scratch the bumper and the
grille.

1. Remove the front bumper (see page 20-146).

2. Remove the screws, and remove the front grille (A)

from the front bumper (B).

3. Remove the screws, then separate the front grille

lower molding (A), the front grille upper molding
(B), and the front grille base (C).

4. Replace the emblem, if necessary (see page

20-170).

5. Install the grille in the reverse order of removal.

08/08/21 15:05:00 61SNR030_200_0163
