Acura CSX. Manual - part 446

０２

ＳＮＲ９Ａ００Ｊ２６２２０２１９３７１ＫＤＡＴ２０

０１

０２

ＳＮＲ９Ａ００Ｊ２６２２０２３０１０１ＫＤＡＴ００

20-104

20-104

Dashboard

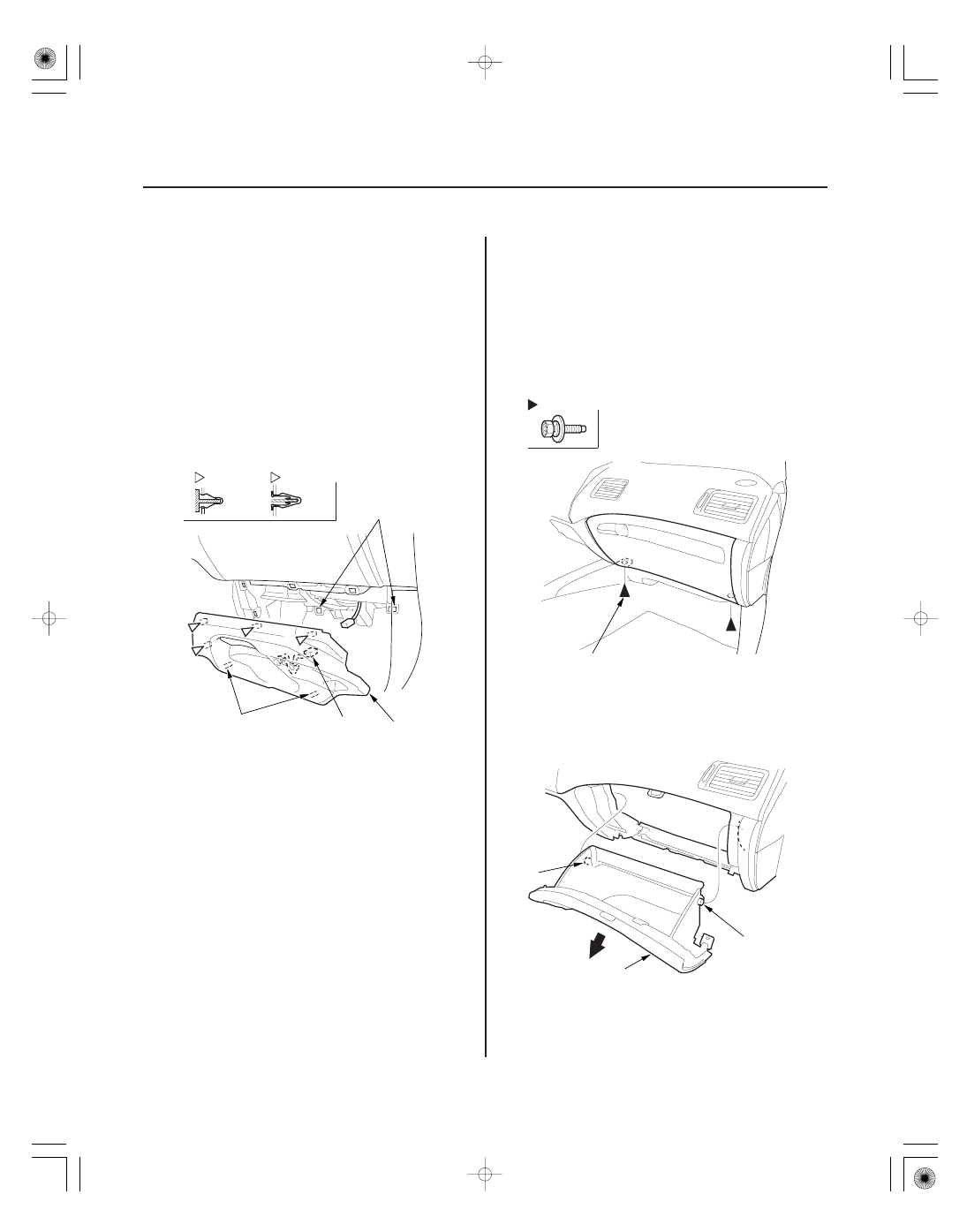

Passenger’s Dashboard Undercover
Removal/Installation

Glove Box Removal/Installation

Fastener Locations

: Clip, 2

B

: Clip, 2

C

D

F

A

E

C

C

B

B

Fastener Locations

: Bolt, 2

5 x 0.8 mm
5 N·m
(0.5 kgf·m, 4 lbf·ft)

A

B

B

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove the passenger’s dashboard undercover (A).

–1 Gently pull out the rear edge to detach the clips

(B, C).

–2 Pull the undercover away to release the pins

(D) from the holders (E).

–3 For some models: If equipped with a foot light

illumination, disconnect the foot light
illumination connector (F).

2. Install the undercover in the reverse order of

removal, and note these items:

• Make sure the foot light illumination connector is

plugged in properly (for some models).

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove the bolts.

2. While holding the glove box (A), release the glove

box stop (B) on each side from the dashboard by
pushing them in, then remove the glove box.

3. Install the glove box in the reverse order of

removal.

08/08/21 15:02:55 61SNR030_200_0106

０１

０２

ＳＮＲ９Ａ００Ｊ２６２２０２１９２５１ＫＤＡＴ５０

Special Tools Required

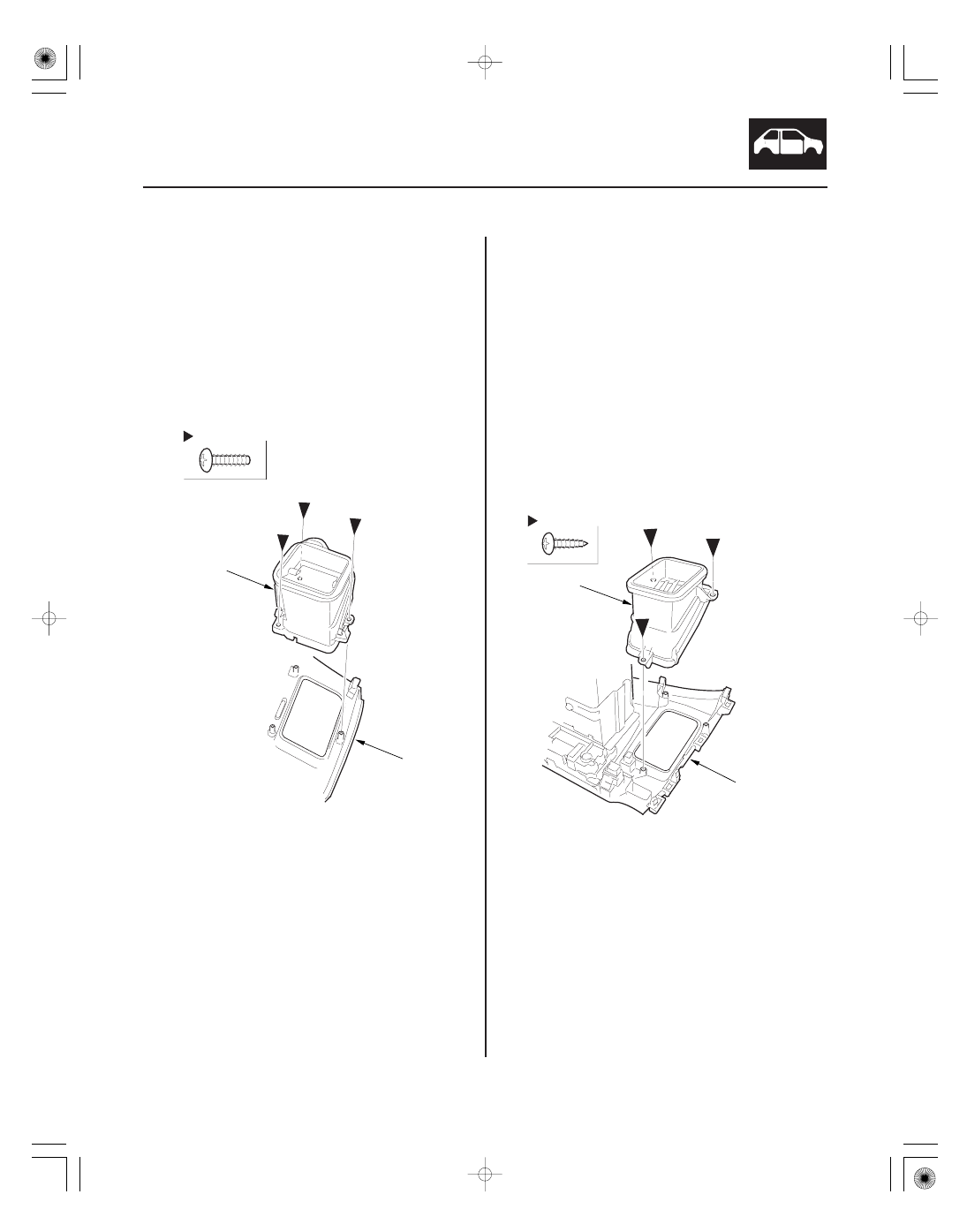

Driver’s Center Vent

20-105

Dashboard Vent Removal/Installation

Fastener Locations

A

B

: Screw, 3

Fastener Locations

A

B

: Screw, 3

KTC trim tool set SOJATP2014

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove the subdisplay visor (see page 20-100).

2. Remove the screws securing the driver’s outer vent

(A), then remove the driver’s outer vent from the
subdisplay visor (B).

3. Install the outer vent in the reverse order of

removal.

NOTE: Take care not to scratch the dashboard and
related parts.

1. Remove these items:

• Navigation unit, with navigation system

– ’06-08 models (see page 23-155)
– ’09 model (see page 23-355)

• Audio unit, without navigation system

– ’06-08 models (see page 23-80)
– ’09 model (see page 23-256)

2. Remove the screws securing the driver’s center

vent (A), then remove the driver’s center vent from
the center panel (B).

3. Install the center vent in the reverse order of

removal.

08/08/21 15:02:55 61SNR030_200_0107

07AAC-SEPA240

０１

０２

０５

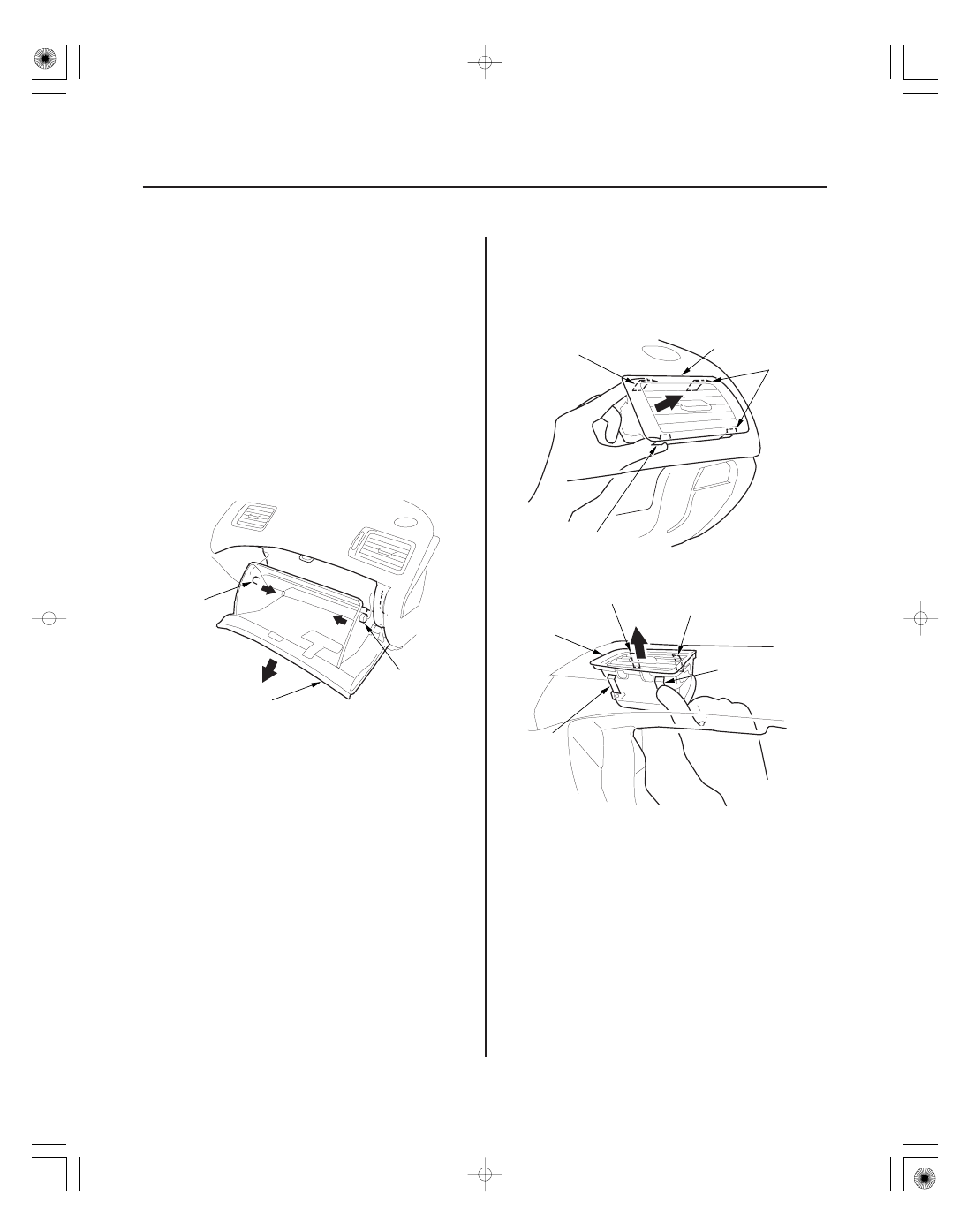

Passenger’s Vent

Outer

Center

20-106

Dashboard

A

B

B

A

B

C

A

B

A

C

C

C

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE:

• Take care not to scratch the dashboard and related

parts.

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Put on gloves to protect your hands.

1. While holding the glove box (A), release the glove

box stops (B) on each side from the dashboard by
pushing them in.

2. From inside the glove box opening, push on the

side hooks (A) by hand to release them. Gently pull
out the side vent (B) to release the other hooks (C),
then remove the passenger’s vent.

3. Install the passenger’s vents in the reverse order of

removal.

08/08/21 15:02:56 61SNR030_200_0108

０１

ＳＮＲ９Ａ００Ｊ２６２２０２３０１２２ＫＢＡＴ００

０１

ＳＮＲ９Ａ００Ｊ２６２２０２１９３５９ＫＤＡＴ００

Special Tools Required

20-107

20-107

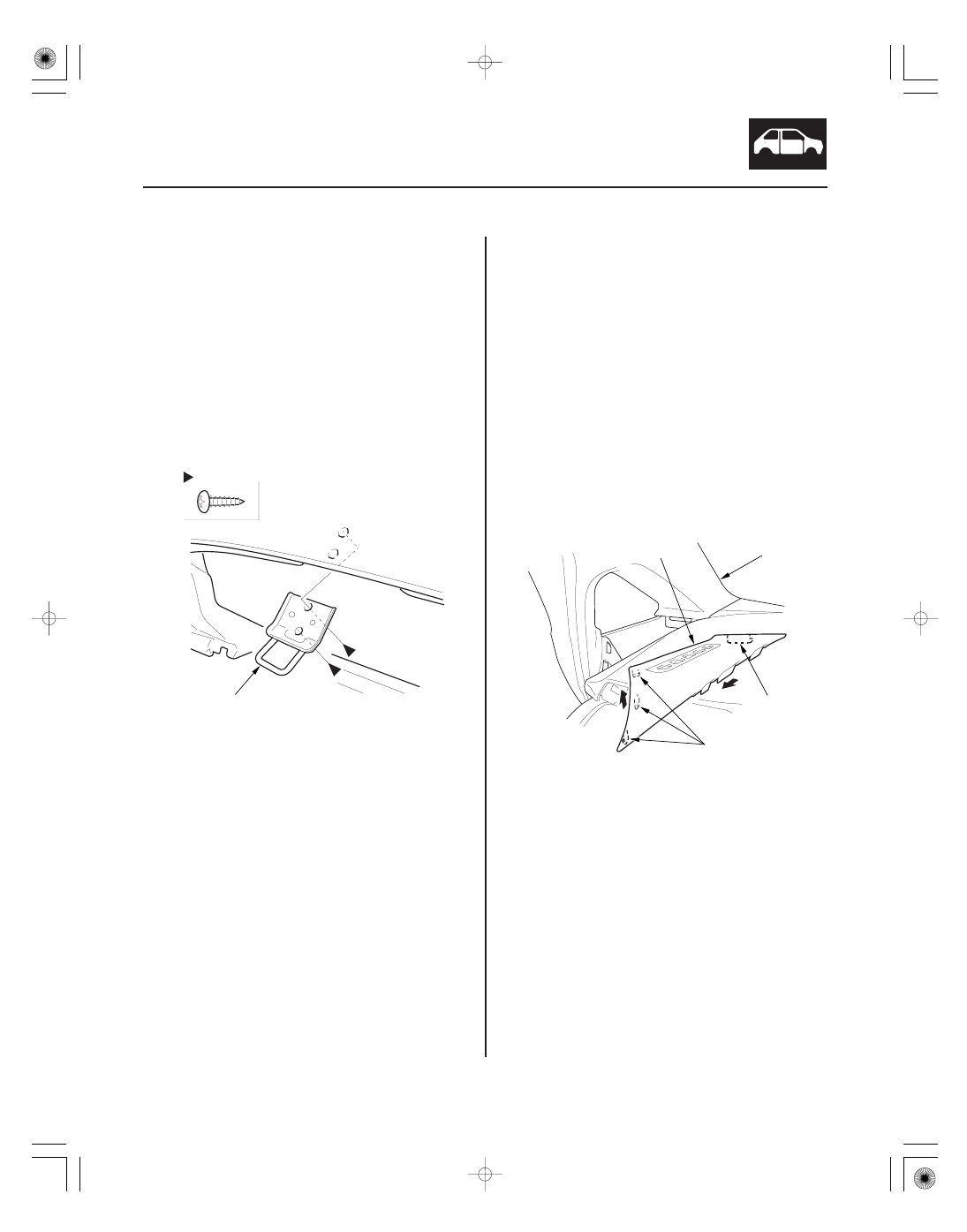

Glove Box Striker Replacement

Dashboard Side Trim Removal/
Installation

Fastener Locations

A

: Screw, 2

A

B

C

D

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE: Take care not to scratch the dashboard and
related parts.

1. While holding the glove box, release the glove box

stop on each side from the dashboard by pushing
them in.

2. Remove the screws, then remove the glove box

striker (A).

3. Install the striker in the reverse order of removal.

KTC trim tool set SOJATP2014

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to scratch the dashboard and related

parts.

1. Remove the dashboard side trim (A).

–1 Gently pull up the rear edge to release the rear

hooks (B).

–2 Pull the trim away to release the front hook (C)

from the A-pillar trim (D).

2. Install the side trim in the reverse order of removal.

08/08/21 15:02:56 61SNR030_200_0109

07AAC-SEPA240
