Acura CSX. Manual - part 441

０４

０５

０６

０７

20-85

A

B

B

A

B

D

B

5 x 0.8 mm
5 N·m
(0.5 kgf·m,
4 lbf·ft)

Fastener Locations

: Bolt, 2

C

E

F

G

A

B

C

A

Fastener Locations

: Bolt, 4

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

A

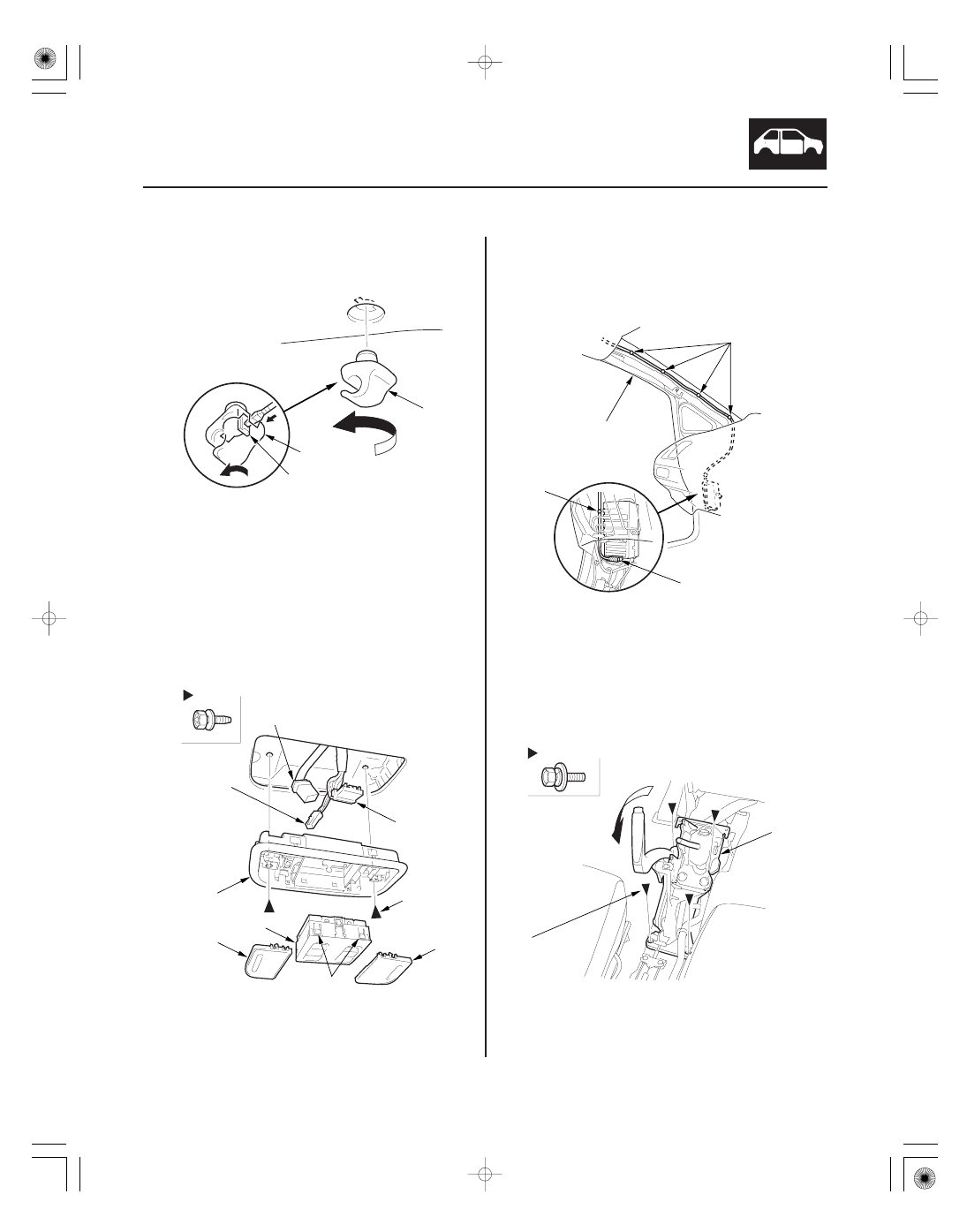

6. Push the hook (A) with a flat-tip screwdriver

wrapped with protective tape, and turn the holder
(B) 90 °, then pull it out.

7. Remove the individual map light assembly (A).

–1 Remove the lenses (B).
–2 Remove the bolts.
–3 If equipped, release the four tabs (C), then pull

out the moonroof switch (D) or the navigation
microphone.

–4 Disconnect the front individual map light

connector (E). If equipped, disconnect the
moonroof switch connector (F) and the
navigation microphone connector (G).

8. Without moonroof: Remove the driver’s dashboard

undercover (see page 20-104).

9. Detach the harness clips (A) from the A-pillar (B),

and disconnect the roof wire harness connector (C).

10. Remove the center console (see page 20-92).

11. Slide both front seats all the way back, and recline

the seat-backs fully.

12. Remove the bolts securing the parking brake base

frame (A), and lay it down as needed.

08/08/21 15:01:40 61SNR030_200_0087

０１

０９

Cushion tape A: P/N 91903-SNA-003

100 x 50 mm (3.94 x 1.97 in.)

Cushion tape B: P/N 91902-SNA-003

50 x 50 mm (1.97 x 1.97 in.)

20-86

Interior Trim

B

Fastener Locations

: Clip, 2

(White)

A

B

C

B

C

F

Without moonroof

B

D

C

D

C

D

A

E

D

With moonroof

C

D

Fastener Locations

: Cushion tape, 8

B

B

B

B

B

B

B

A

A, B

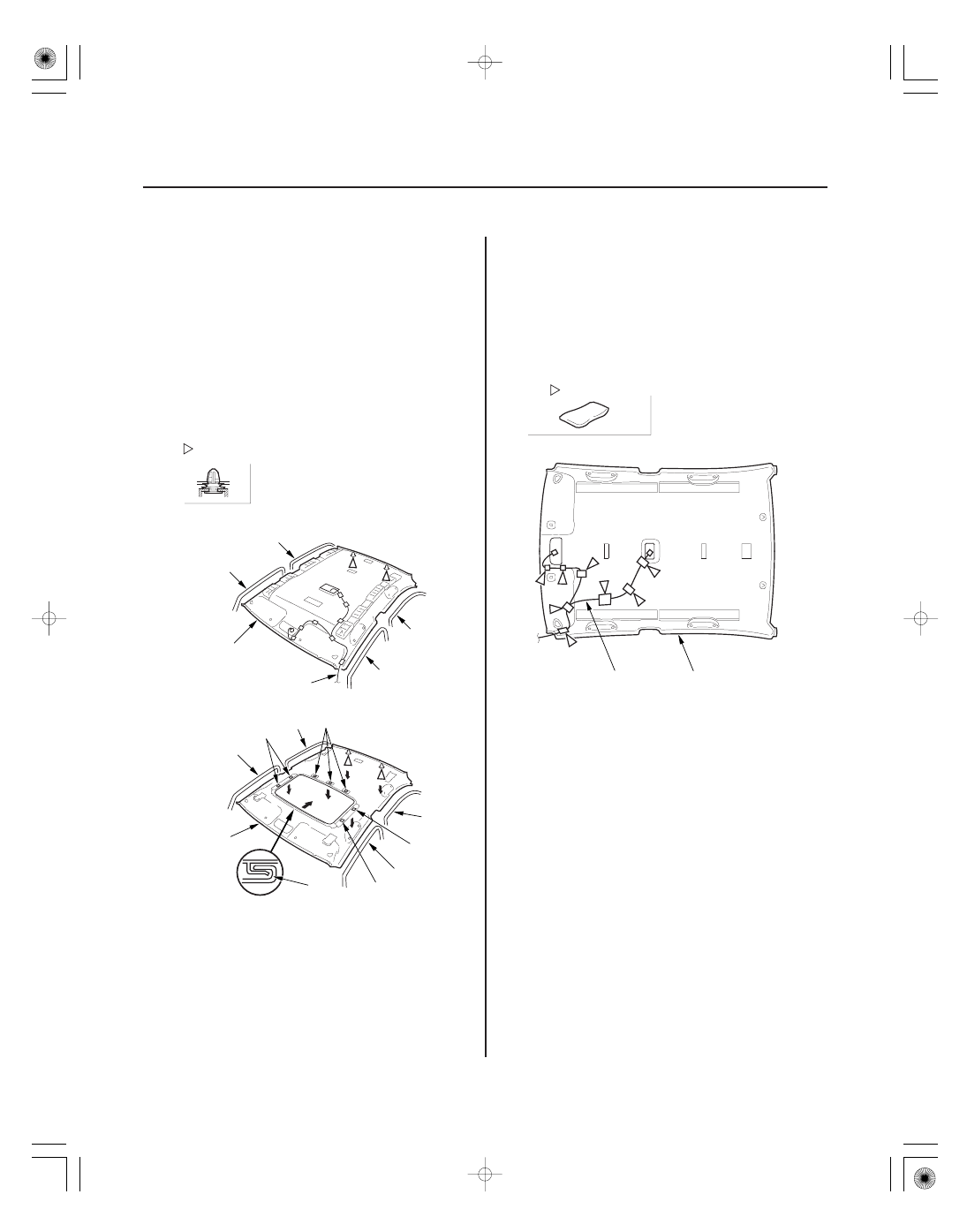

13. Lower the headliner (A).

–1 Remove the front door opening seals (B) and

rear door opening seals (C) from each roof
portion.

–2 With the help of an assistant, detach the rear

clips by pulling the rear portion of the
headliner down.

–3 With moonroof: Release the Velcro fastener (D)

by lowering the headliner.

–4 With moonroof: Release the hook (E) of the

moonroof by moving the headliner rearward.

14. Lower the front of the headliner below the steering

wheel. Rotate the liner, and pull it along with the
roof wire harness (F) (without moonroof) out
through the passenger’s front door. Do not bend
the liner. Bending the liner will crease and damage
it.

15. If necessary, remove the cushion tape (A, B)

fastening the roof wire harness (C) to the headliner
(D), then remove them from the headliner.

08/08/21 15:01:41 61SNR030_200_0088

＊０２

20-87

Fastener Locations

: Bolt, 1

A

: Bolt, 2

B

A

B

C

B

D

5 x 0.8 mm
6 N·m
(0.6 kgf·m, 4 lbf·ft)

5 x 0.8 mm
6 N·m
(0.6 kgf·m, 4 lbf·ft)

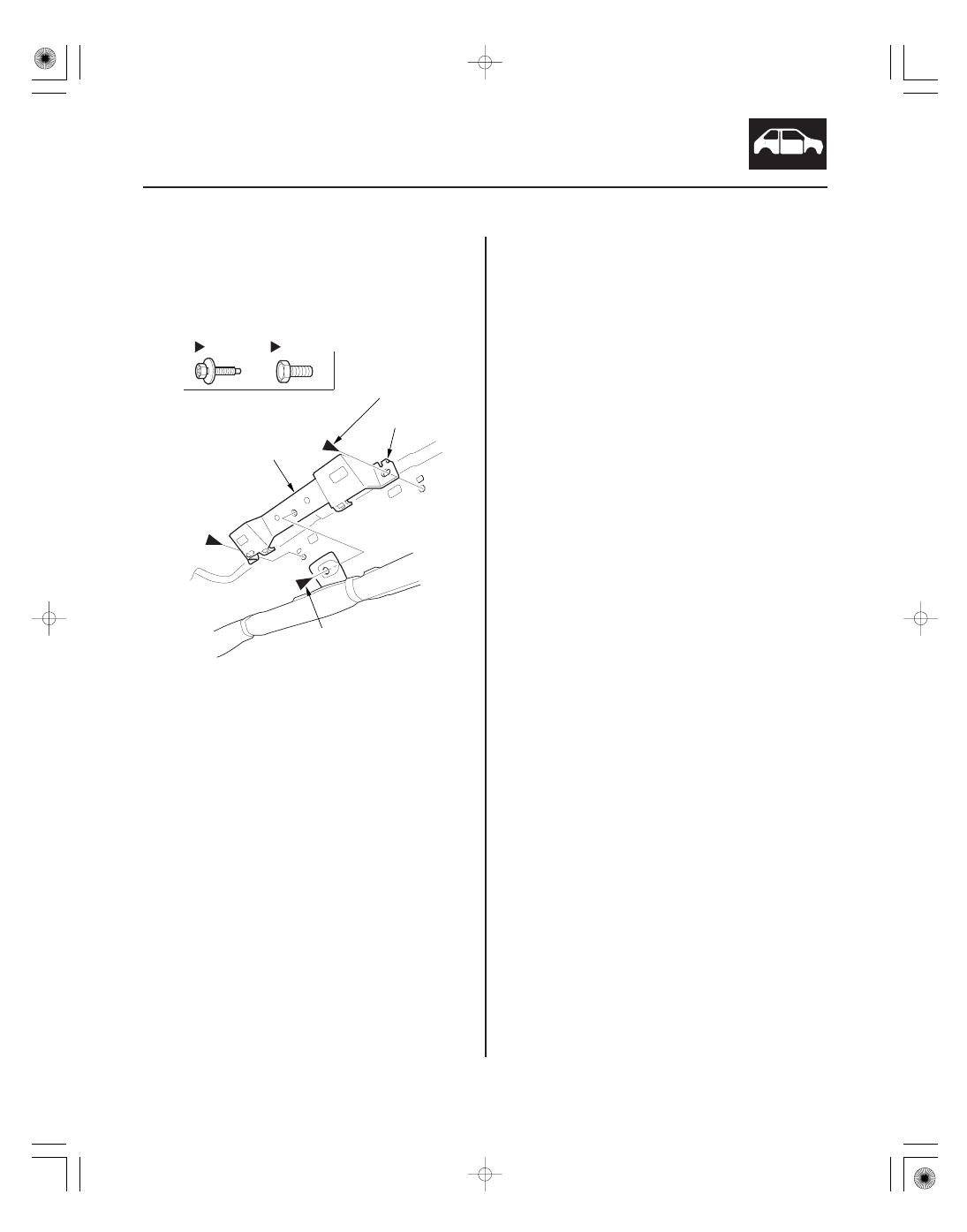

16. If necessary, remove the side curtain airbag

mounting bolt (A) and grab handle bracket
mounting bolts (B), then remove the grab handle
bracket (C) from each side by releasing the hooks
(D).

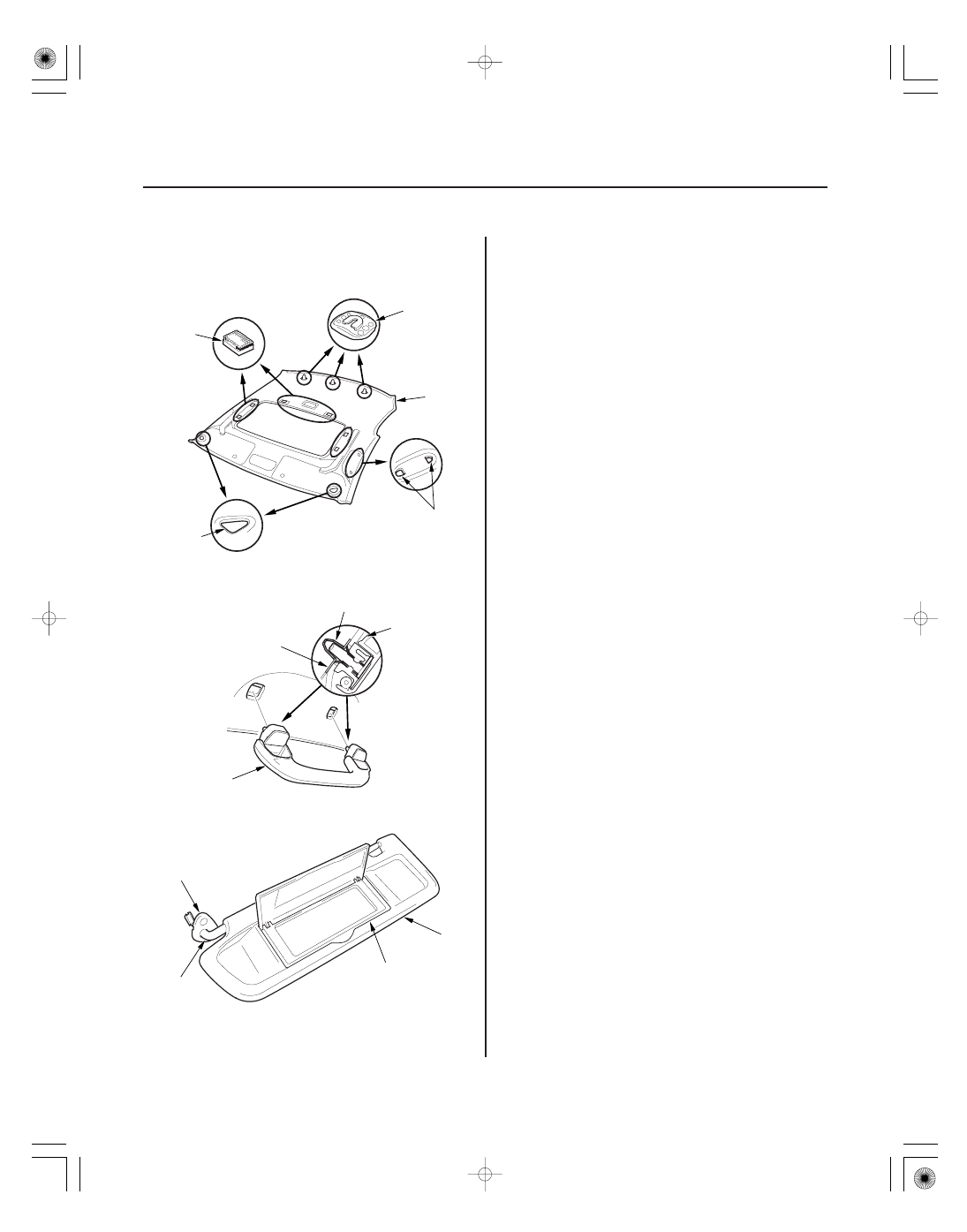

17. Install the headliner in the reverse order of removal,

and note these items:

• If the side curtain airbag has deployed, replace

the headliner and related parts with new ones
(see page 24-185).

• To prevent the side curtain airbags from

deploying improperly and possibly causing
injury, inspect the removed pieces and replace
them if they have any of the following damage:
– Any crease or tears in the headliner (A)
– Any cracks or breakage in the grab handle (B)
– Any damages around the grab handle holes (C)

or sunvisor holes in the headliner

– Any cracks in the sunvisor stay base (D)
– Any bends or cracks in the sunvisor stay shaft

(E)

– Any cracks in the sunvisor base (F)
– Any cracks or breakage in the vanity mirror

base (G)

– Any Velcro fasteners (H) and the clip bases (I)

which have come off the headliner

• When installing the grab handle, push on the

grab handle against the bracket (J) until the clips
(K) snap into place securely.

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Replace the removed cushion tape with new

ones.

• Check that both sides of the headliner are

securely attached to the trim.

• Make sure the headliner overlaps the trim pieces

correctly (see page 24-187).

• When reinstalling the headliner through the front

passenger’s door opening, be careful not to fold
or bend it. Also, be careful not to scratch the
body.

• Check for any DTCs that may have been set

during repairs, and clear them.

• Do the battery terminal reconnection procedure

(see page 22-68).

08/08/21 15:01:41 61SNR030_200_0089

１１

１２

１３

ＳＮＲ９Ａ００Ｊ２６２０００１６１０１ＫＢＡＴ００

Headliner

Grab handle

Sunvisor

Special Tools Required

20-88

20-88

Interior Trim

Carpet Replacement

A

C

H

I

C

J

K

B

B

F

D

E

G

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

NOTE:

• Put on gloves to protect your hands.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to damage, wrinkle, or twist the carpet.
• Be careful not to damage the dashboard or other

interior trim pieces.

1. Remove these items:

• Front seats, both sides (see page 20-118)
• Rear seat cushion (see page 20-133)
• Front door sill trim, both sides (see page 20-66)
• Rear door sill trim, both sides (see page 20-67)
• Kick panels, both sides (see step 5 on page 20-67)
• B-pillar lower trim (see page 20-72)
• Driver’s dashboard undercover (see page 20-103)
• Passenger’s dashboard undercover (see page

20-104)

• Center console (see page 20-92)
• Steering joint cover (see page 17-10)

08/08/21 15:01:42 61SNR030_200_0090
